На цевката бендер за профил цевка себе

22-10-2018
Водовод

При градење на стаклена градина, работа на градилиште или поставување на цевковод, станува неопходно да се свитка цевка или метална лента под одреден агол. За овие цели, постои специјален алат - цевка бендер. Можете да го купите во продавница или да направите цевка бендер за профил цевка со свои раце. Таквиот уред е способен за производство на виткање производи изработени од алуминиум, бакар и челик.

Видови

Рачна цевка бендер

Моделите на уредот се разликуваат во принципот на работа:

  1. Најмалата моќност е рачни алатки кои можат да свиткаат цевка со минимален дијаметар.
  2. Поголемите производи ќе бараат хидраулични сили за возење. Овој модел се користи од страна на професионалци и ви овозможува да извршите значителна количина на работа за кратко време.
  3. Блодерот на цевката со електричен погон е произведен во стационарна и мобилна опција. Со него можете да ги свиткате цевките со различни дијаметри, а рачниот модел е конфигуриран само за една големина. Употребата на електромеханички инструмент гарантира точно агол на свиткување и не предизвикува деформација на профилот на цевката.

Влијание методи

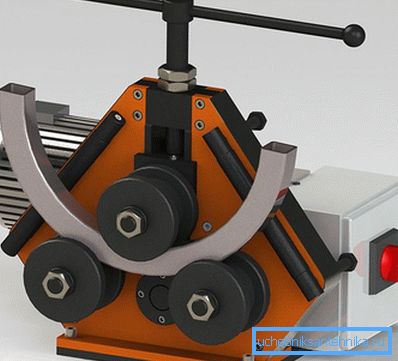

Електрични ролери

  • Ликвидација - цевката е прицврстена за ротирачкиот валјак, кој го санира на себе, создавајќи даден агол.
  • Arbalest метод - цевката лежи на два стационарни ролери, а третиот притиска во средината.
  • Ролинг - дизајнот има три подвижни ролки кои се наоѓаат во една рамнина. Централниот валјак се тркала и го притиска производот.
  • Вклучување - цевката е прицврстена на шаблонот, а подвижниот валјак го заокружува контурата.

Цевките не можат да бидат свиткани на кој било агол, постојат посебни именици во кои се означени дозволените вредности за производи со различни пресеци и дебелини на ѕидот.

Изработка на алатки

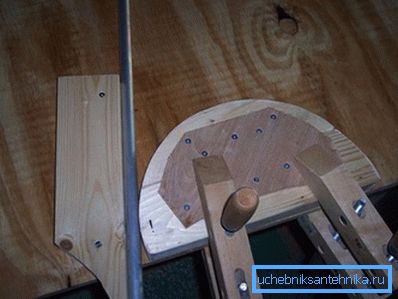

Дрвен уред за виткање профил и круг цевки

Значи, како да се направи цевка свиткување алатка? Наједноставната верзија на рачниот цевки бендер е направена од дрво. Шаблонот е пресечен кој се совпаѓа со обликот на производот за свиткување. Неговата дебелина е малку поголема од големината на цевката. Обезбедувањето на сигурна фиксација ќе овозможи исклучување на задникот на профилираниот профил. Шаблонот е направен од две споени плочки. Работното парче е цврсто фиксирано на работ на масата или работната маса. Во близина е навојна дрвена плоча, која ќе служи како фокус за цевката.

Процесот на свиткување на алуминиум или челична профилирана челична цевка е како што следува - крајот на производот се вметнува во јазот помеѓу шаблонот и стоп, земен на спротивниот дел и нежно се свиткува. Цевката лежи на крајот на дрвениот образец. За да направите помалку напори, можете да вметнете метална прачка во производот или да ставите поголема цевка на врвот. Со него можете да го направите лакот за стаклена градина. За да се приспособат на долга цевка, шаблонот е поставен на отворен простор, на пример, на ѕид или ограда.

Со истиот принцип, дизајнот е направен од метални куки. Врз основа, се извлекува потребниот радиус и деталите се спакуваат по линијата. Нивната позиција може да се смени за различни дијаметри на свиткување на цевки.

Упатство за виткање машина

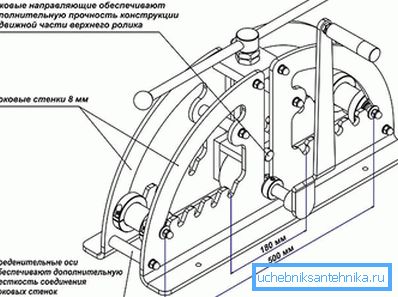

Рачна цевка бендер

За да направите рачен држач за цевки, мора да имате (или да извлечете најмногу) цртежи и да ги направите потребните делови за нив. Дизајнот на цевката бендер обезбедува постепено виткање на цевката во штетен режим за него. Овој уред се користи од професионалци, со цел да не се деформира производот.

Рамката за машината може да биде направена од метал или дрво. Тоа е полесно да се работи со дрвени делови, но тие брзо се истроши и имаат пониска продуктивност. Самопроизведени модели во кои се влече цевката со вртење на централниот ролери за притисок, но полесно е да се изврши машината со лизгање на еден од потпорните ролки. Ако на таков дизајн се инсталира синџир диск, тогаш ефикасноста ќе се зголеми. За производство на едноставен дизајн ќе биде потребно:

  1. Силна метална база, која е фиксирана на рамна површина.
  2. Се земаат 4 правоаголни плочи во кои дупките се дупчат за да се поправат шахтите.
  3. Завртки за прицврстување на завртките се поврзани со основата.
  4. Ролни со соодветен дијаметар се вметнуваат во завршните жлебови. Оските се прицврстени со столбови и ореви.
  5. Дизајнот за поставување на стегање вратило, кој ја деформира цевката, е направен од четири обликувани цевки и плоча заварена одозгора.
  6. Во плочата се прави дупка за да се инсталира завртката, со која централната осовина ќе се притисне и подигне.
  7. За да ја поправите главната осовина, ќе ви биде потребен дел во форма на буквата У, поставен помеѓу полиците. Во неговите странични делови има дупки за прицврстување на вратилото, а завртката е прикачена на горната плоча.
  8. А рачката за тркалање на цевки е прикачена на една од долните шахти.

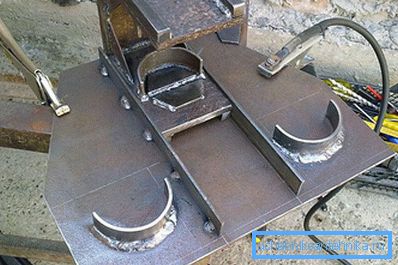

Уред за свиткување на профилната цевка

Има многу опции за производство на цевки, тие се разликуваат од комплексноста на извршувањето. Видеото ќе помогне да се справи со нијанси на вршење на сложена работа. Ако немате машина за заварување и вештини за работа со комплексни алатки, можете да направите едноставен образец на бендер.

Видео

Проверете избор на видеа кои покажуваат како да ги направат повеќето едноставни бендови:

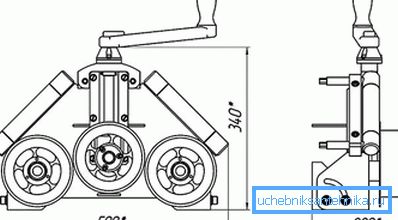

Шеми и цртежи

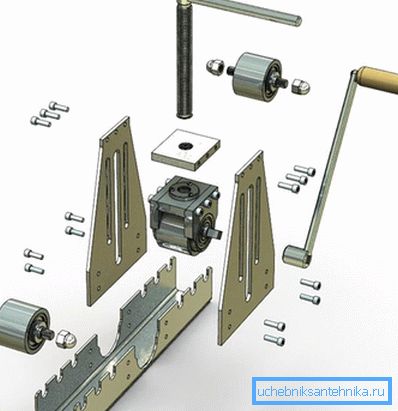

Комплетен сет на рачен цевки бендер

Рачна цевка бендер
