Како да го поврзете котелот со водоводот: дијаграм за

За да може куќата да биде одмор, важно е условите за живеење да бидат доволно комфорни. Тоа е речиси невозможно без топла вода, што овозможува одржување на личната хигиена и одржување на севкупната чистота. Набавката на колона за гас е секогаш одлично решение, но во некои области нивната инсталација е едноставно невозможна.

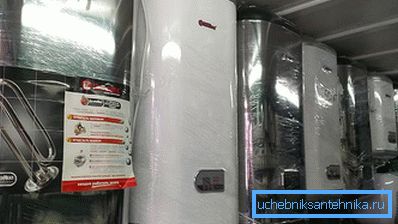

Принципот е еден, но постојат многу видови на бојлери.

Котелот е уред за загревање и зачувување на топла вода. Извори на топлина можат да бидат различни елементи. Сите грејачи можат да бидат поделени во два главни типа:

1. Со резервоар за чување.
2. Тече.

Дизајнот на првиот предвиден за присуство на капацитет. Може да биде со различен волумен. Со цел температурата да не падне во текот на подолг временски период, постои изолација помеѓу внатрешниот резервоар и надворешниот панел. Обично тоа е направено од полиуретанска пена. Колку е поголема нејзината дебелина, толку подолго водата ќе остане жешка. Вториот тип е наменета за инстант топла вода. Има помала големина, а неговиот дизајн обезбедува грејни елементи со поголема моќност, што овозможува брз пренос на топлина. Како по правило, и во првиот и во вториот случај, корисникот има можност да ја прилагоди температурата на посакуваната. Контролата на термостатот може да биде и електронска и механичка. Ова не влијае на перформансите, само погодност, конечниот трошок и трошоците за последователни поправки.

Сите котли за складирање се поделени на:

• директно греење;
• индиректно загревање;
• комбинирано.

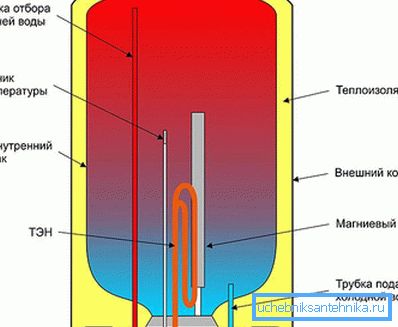

Во првиот случај, внатре во резервоарот има грејач, кој овозможува греење на течноста. Некои модели имаат две или повеќе. Тие можат да се менуваат наизменично или истовремено за да обезбедат ултра-брзо загревање. Студената вода се снабдува преку млазницата, која обично се наоѓа на дното. Испуштањето се врши преку излезот кој е близу, но внатре во резервоарот е подолг и достигнува речиси до врвот, каде што топла вода се издигнува.

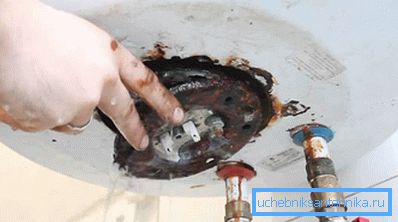

Во близина на грејниот елемент е магнезиум анодна. Ова е мала метална шипка која спречува формирање на скали на ѕидовите. Предностите на ова решение се леснотијата на инсталација, како и отсуството на потреба да се координира инсталацијата со разни услуги. Резервоарите можат да имаат и хоризонтална и вертикална локација.

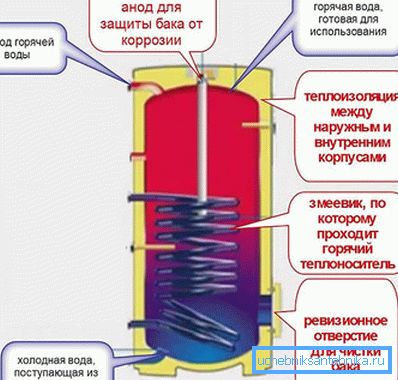

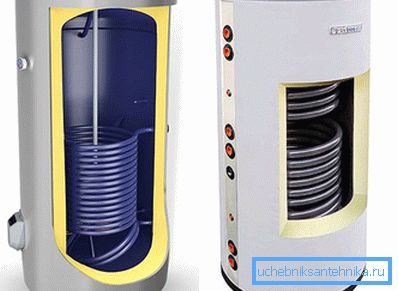

Индиректни котли за греење обично се вградуваат во системот за греење или функционираат заедно со сончевите системи (специјални панели, течноста за ладење во која се загрева со соларна енергија). Структурно, токму истиот резервоар е како првиот тип, но изолацијата обично има поголема дебелина. Исто така во нив е отсутен ТЕН. Греењето се врши благодарение на спиракот, преку кој го пуштаат колото за греење или од друг систем. Тие можат да се монтираат и на ѕидот и на подот (за резервоари со голем капацитет).

Дизајнот има посебен инспекциски прозорец, што овозможува одржување. Покрај влезот и излезот, може да има уште две. Нивната цел - организацијата на системот за рециклирање. Се создава посебно коло, по што топла вода од резервоарот постојано се движи. Ова е неопходно за да се обезбеди постојано мешање на слоевите на течноста внатре во уредот, како и да се компензира растојанието до склопувачките системи. Во некои случаи, додека водата не достигне, најголем дел од него останува во системот, или ја губи оригиналната температура. Вообичаено, производителот ја постави можноста за инсталирање на грејач, што го претвора овој подвид во оној што ќе биде опишан подолу. Предноста на ова решение е максимално искористување на ефикасноста на системот за греење.

Од минусите, може да се забележи комплексноста на инсталацијата, како и неможноста да се користи во летниот период без дополнителен грејач.

Комбинираните системи ги комбинираат сите најдобри од горенаведените две опции. Постои и калем за индиректни грејни и грејни елементи. Вториот може да се активира кога моќта на грејното коло не е доволно, или во лето, кога воопшто нема греење. Недостатоците на таквите системи се доста комплицирано поставување и некои каприциозност во одржувањето. Исто така, тој ќе мора да најде соодветно место, бидејќи димензиите се одлични.

Совет! Во некои типови на индиректни грејачи има неколку калеми. Тие или овозможуваат да се поврзат неколку системи за ослободување на топлина, или еден од нив е дизајниран да користи течна вода.

Што да одбереш

Ако ви е тешко да направите избор, тогаш треба да ги анализирате следните точки:

• Каде е планираната инсталација на грејачот? Ако греачот е купен за приватна куќа во која постои автономен систем за греење, тогаш има смисла да се размислува за купување на индиректен котел за греење. Тоа е полесно за него да најде посебна инсталација сајт. Волуменот ќе биде ограничен само од доделениот простор. Во исто време, еден апарат ќе биде доволен да ги обезбеди сите точки за вода. За мали апартмани, каде што просторот е ограничен и има само туш кабина без бања, има смисла да се размислува за грејач на проток. Не зазема многу простор и овозможува брзо загревање. Во други случаи, соодветен електричен котел за чување.
• Колку луѓе живеат во истата куќа? Од ова ќе зависи од моќноста и обемот на уредот. Не мислам дека колку е поголем капацитетот, толку е подобро за крајниот корисник. Всушност, овој пристап може да резултира со ирационален отпад на електрична енергија. Впрочем, всушност може да се користат само 50 литри, а 200 се загреваат. За еден жител ќе биде доволен резервоар од 30 литри. Овој волумен е доволно за удобно да се истуширам, да ги измиете садовите и да се миете во утринските часови. За семејство од 2-3 луѓе им треба уред за 50-80 литри. Во овој случај, секој ќе може да се истушира ​​со мал интервал. Има доволно загреана вода за потребите на кујната, итн. Ако има 4 или повеќе луѓе, тогаш треба да погледнете кон резервоар со капацитет од 100 или повеќе литри.
• За кои цели уредот ќе се користи главно? Во некои случаи, има смисла разграничувањето на областите на потрошувачка на топла вода. На пример, најчесто топла вода се користи за миење садови и миење. За овие цели можете да поставите посебен котел со мал капацитет - 10 до 20 литри, и да вклучите поголем грејач во случаи кога има потреба да се истушира ​​или да се капе. За првите, се развиени специјални типови со врвни врски, кои се поставени директно под мијалникот и не заземаат многу простор.
• Дали постои автономен систем за греење? Ако тоа не е, тогаш треба да се погледне на страна со електрични елементи за греење. Освен кога има посебен хелиосистем.
• Која е состојбата на електричните жици? Ова е важен фактор кој може да влијае на изборот на моќ TENA. Најчесто, дизајнот обезбедува електрични грејачи со капацитет од 1,5 kW за големи количини? 2? 2,5 kW. За потрошувачите со 3 kW и повеќе, потребно е посебно снабдување. Исто така, не заборавајте да се грижите за присуството на заземјување.
• Дали ѕидовите ќе го издржат планираното оптоварување? Котел со 80 литри може да тежи до 20 кг, што значи дека кога ќе се наполни со вода, ќе тежи 100 килограми или повеќе. За лабави градежни материјали, ова е неподнослив товар. Во такви случаи, може да биде неопходно да се инсталира преку хардверот или да се инсталира посебна метална плоча која ќе го дистрибуира товарот.

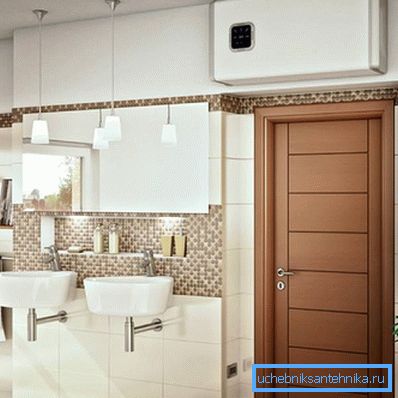

Совет! Дополнително, при изборот, исто така е неопходно да се земе предвид структурната конфигурација Котелот не мора да биде цилиндричен, како што се користи. Модерните решенија, исто така, имаат "Slim" опции, во кои дијаметарот се сведува на минимум можна големина. Покрај тоа, постојат правоаголни уреди. Поконкретно, неколку помали цилиндрични резервоари, исто така, може да се наоѓаат внатре, но надворешната обвивка има поинаква форма. За такви производи полесно е да се избере место за инсталација, тие исто така заземаат помалку простор.

Електрични грејачи, исто така, можат да бидат различни. Најчесто во употреба на грејач - тубуларен електричен грејач. Тој е во директен контакт со вода, како котел. За оваа опција, потребно е заземјување за да се елиминираат сите струи за скијање. Попрогресивен е сув греен елемент. Во овој случај, посебни резервоари во кои е вметнат грејач се вградени во водата колона. Таа не ја пренесува температурата директно, туку преку "медијаторот". Ова решение е повеќе разумно од гледна точка на соодветноста за поправка, бидејќи не мора да го извадите резервоарот, испразнете го и отстранете го капакот. Ќе биде доволно само за да добиете пристап до грејачите.

Подготовка за инсталација работа

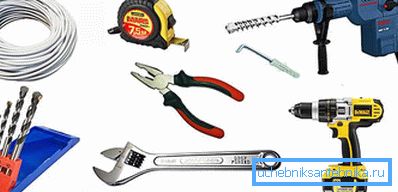

Пред да започнете со работа, ќе треба да подготвите алатка:

• перфоратор;
• потребен е дијаметар на вежба
• спојници и куки;
• кабел погоден за пресек;
• рулет тркало;
• вежба;
• 2 прилагодливи клучеви;
• ниво на градење.

Фитинзи кои ќе бидат потребни ќе зависи од специфичните видови на цевки, ова ќе се дискутира подоцна. Одлучи на местото за инсталација. Подобро е ако тоа едноставно ќе обезбеди електрична енергија, а исто така е добро ако распределбата на водата е близу, така што ќе има помала загуба на патот од изворот до миксер. Ако надворешниот резервоар е направен од обичен челик, тогаш просторијата не треба да има постојано високо ниво на влажност, бидејќи Ова ќе доведе до корозија. Пожелно е да се одржи постојана позитивна температура внатре. Инаку, ќе биде неопходно да се осигури дека шемата обезбедува заштита од смрзнување, што автоматски ќе го вклучи елементот за греење, земајќи ги во предвид околните услови. Исто така е неопходно да се анализира состојбата на ѕидовите, како што е опишано погоре, и да се купат дополнителни ленти.

Совет! Електричното коло за поврзување на котелот мора задолжително да содржи сигурносен уред. Тоа ќе го фати најмало тековно истекување и ќе го запре протокот навремено, што ќе го спречи корисникот да биде поразен.

Општи моменти

Без оглед на тоа која цевка ви треба да ја вршите страничната лента, постојат неколку основни точки кои мора да се почитуваат во секоја ситуација.

• Пред да започнете било какво дејство, протокот е блокиран за да се спречи поплавување. Обично вентилот се наоѓа пред водомер.

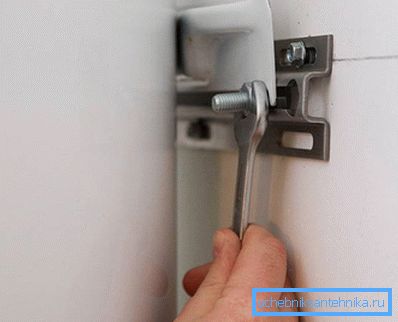

• Ако грејачот е монтиран на ѕид, тогаш дупки се дупчат со перфоратор. За да го пресметате правилното растојание помеѓу центрите, прво мора да го измерите на плоча што е заварена на котелот. Следно, етикетите се пренесуваат на ѕидот и се порамнуваат во една рамнина со помош на нивото на зградата. Шуплињата се вметнуваат во дупките и куките се извртени или сидровите завртки со кука веднаш се вметнуваат. Резервоарот е суспендиран, мора да се земе предвид, така што растојанието до ѕидот не е премногу големо, бидејќи тогаш оптоварувањето на прицврстувачите ќе биде повисоко. Треба да биде ниво по ниво во вертикална рамнина. Ова може да се постигне со користење на прилагодливи држач, кој обично е во дизајнот, или облоги.
• Прво на сите, на цевките на котелот се монтира врска од американски тип. Ова е важно затоа што кога ќе го сервисирате уредот, ќе биде многу полесно да го исклучите од системот.
• Следно, инсталирајте топчести вентили. Не можете да купите поединечни предмети, бидејќи Постојат механизми за заклучување со еден Американец.
• Неповратен вентил е инсталиран на снабдувањето со ладна вода, тоа ќе го спречи одливот кога течноста ќе исчезне во целокупниот систем, а вентилот за детонација ќе осигура дека вишокот се испушта за време на греењето и проширувањето.
• Постои уште една опција за поврзување. На снабдување со цевки на ладна вода е прва рана мета. Чешмата за испуштање на вода е поврзана со една од нејзините гранки. Во втората - експлозивен вентил и друга чешма што ќе се преклопува со вкупниот проток.
• Поврзете го цревото за одвод на вишокот на вода.
• Сите навојни врски се запечатени со влечна или тефлонска лента.

Совет! Ако е познато дека во системот има притисок на притисок, што е повеќе од она што котелот може да го издржи, тогаш покрај контролниот вентил, исто така ќе треба да инсталирате заштитни менувачи. Неговата задача ќе биде нормализирање на притисокот на прифатливите вредности.

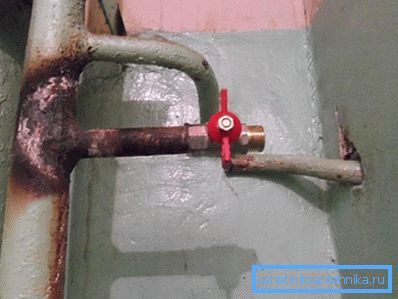

Поврзување со метални цевки

Во станот на старата куќа обично се користат жици од метални цевки. Поврзувањето со нив е во некоја смисла проблематично, но не е особено тешко. Ако не можете да се поврзете со излезот, тогаш главниот елемент што ќе биде потребен е седлото. Ова е метална спојка со гумени дихтунзи, која ќе обезбеди поврзување со системот за напојување и издувни гасови. Неопходно е да го изберете за конкретни цевки, а врската со навој треба да биде вклучена? ".

• Утврди најдобро место за спроведување на тај-ин.
• Чисти бојата до ширината на вратоврската.
• Горниот дел од седлото се нанесува на цевката и се означува дупката.
• Следно, треба да вежбате дупка на означената ознака.
• Истите работи се вршат за цевката преку која топла вода ќе биде испразнета.
• На подготвените места поставени медицински сестри. Важно е внимателно да ги наместите гумените заптивки за да избегнете протекување во иднина. Долниот дел е заменет и безбедно фиксиран со завртки.
• Последниот чекор е да го поврзете влезот и котелот со собраниот комплет дополнителна опрема. За ова подобро е да се користи флексибилно црево од нерѓосувачки челик.

Совет! Друга опција не би била користење на тај-ин, но со користење на мета. За ова, со помош на мелница, се сече мал дел од цевката. Низата е пресечена од двете страни со помош на метар, монтирана е метална површина и се прави врска со флексибилно црево.

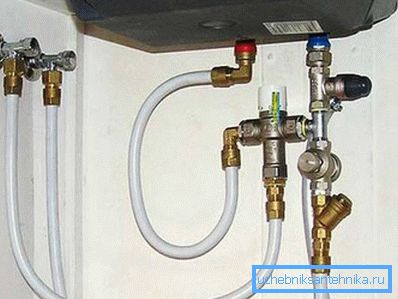

Поврзување со метална цевка

За да ги извршите овие работи, ќе ви требаат две маици за метална пластична цевка. Ако планирате да ги поврзете со котел користејќи флексибилно црево, тогаш тие треба да се земат со премин во низата "? Ако се планира напојување со помош на истата цевка тогаш треба да биде излез од 16 mm. Покрај тоа, ќе треба да купите транзиција од метална пластична цевка на навојната врска.

• Изберете место за спроведување на тај-ин.
• Се означува според големината на маичката минус дел од цевката што оди во врските.
• Со помош на специјални ножици исечете мал простор.
• Отшрафете ги навртките од маичката и заедно со прстените за заклучување се ставаат на две млазници. Ова е важно да се направи сега, бидејќи тогаш тоа ќе биде невозможно.
• Цевките од двете страни се разгорени со посебен уред. Исто така можете да користите обичен шрафцигер за ова.
• Вметнати мета. Цевките се тонат до крај. Два прстени се префрлени, тогаш сè е затечено со ореви со клуч.
• Ако металната површина е со навојна врска, тогаш врската се прави со помош на флексибилни црева, како во првата верзија.
• Ако снабдувањето е планирано со цевка, тогаш се сечат два сегменти, чија големина ќе биде еднаква на растојанието од маската до адаптерот.
• Адаптерите се монтирани на топчести вентили.
• Цевководните делови се монтирани во маици и адаптери.

Совет! Фитингите исто така се користат за метални пластични цевки, кои треба да бидат под притисок. Во овој случај, редоследот на дејствата ќе биде ист, но дополнително ќе ви треба алатка за стегање.

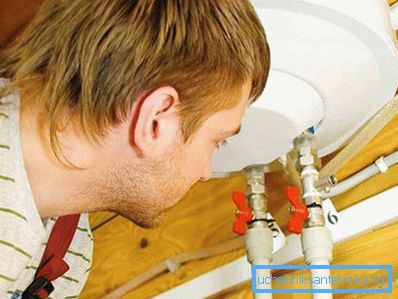

Поврзување со цевки од полипропилен

Покрај тоа, ќе ви треба рачка за лемење за пластични цевки, специјални ножици, две маички, два адаптери за навојна врска (MRN или MRV), сè ќе зависи од низата со која се поставени чешмите и сигурносните вентили, како и аглите - нивниот број ќе зависи од конфигурациската комплексност водовод.

• Изберете место за поврзување.
• Цевката е пресечена до ширината на маичката минус 2 см. Околу 1 см ќе биде потонат во маската на секоја страна.
• Со помош на рачка за лемење, цевката и фитингот се загреваат, по што тие се меѓусебно поврзани. По артикулацијата, тие не можат да бидат изопачени, бидејќи тоа ќе доведе до слаба затегнатост.
• Понатаму, со помош на цевки и агли, цевката е поставена на цевките на котелот.
• На крајот лемење спојка со метална нишка.
• Сè е безбедно поврзано и затегнато.

Совет! Добро е ако се поставуваат неколку колби со фини филтри пред котелот, како и сол филтер - ја омекнува водата и го намалува количеството на депозити што можат да се акумулираат на ѕидовите и на грејниот елемент.

Индиректно бојлер

Системот за снабдување на цевките ќе биде ист како и за електричната верзија. Но, постојат одредени нијанси за тоа како правилно да се организира контурата на системот за греење.

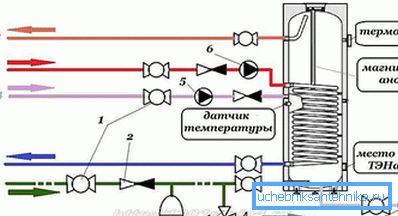

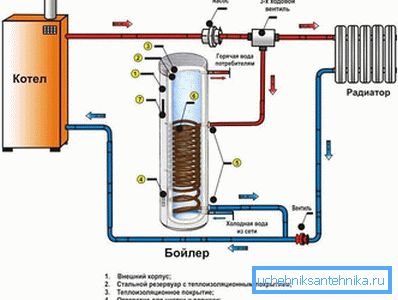

Првата шема вклучува поврзување со присуство на механизам за заклучување за 3 вртења. Во крајна линија, температурата на термостатот е поставена пониска од термостатот на котелот. Водата што доаѓа од грејачот оди во системот за греење. Штом водата во котелот се загрева до однапред одредена температура, вентилот го исклучува протокот на греењето и ослободува вода во резервоарот. Така, приоритет се дава на единицата за греење.

Вториот вклучува присуство на две пумпи принудена циркулација. Еден, како и обично, се наоѓа на повратен цевковод на системот за греење, вториот е исто така на повратната цевка, но веќе оној што доаѓа од калем на котелот. Нивната работа е контролирана од термостат. Штом температурата во неа ќе падне, почнува пумпата за складирање, а оној што циркулира околу целиот греен круг се исклучува, и обратно.

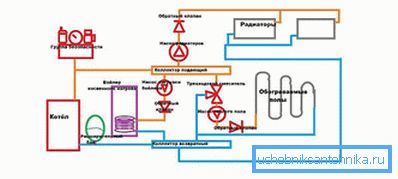

Третиот метод ќе биде корисен ако куќата користи систем за радијално греење. Има колектор од кој топла вода од котелот може да тече и на топол подот и на радијаторите. Во таков систем ќе биде потребно да ги инсталирате хидрауличните стрели. Тоа ќе ја надомести разликата во притисокот што ќе настане поради функционирањето на неколку пумпи за поединечни кола.
