Кабинет за контрола на пумпата

Контролниот кабинет на пумпата е мозокот на автономниот систем за водоснабдување, што ви овозможува да ја контролирате нивната работа. Благодарение на неговата инсталација, работата на опремата е продолжена и енергијата се зачувува. Кабинетот е место каде се собрани сите контролни и сигурносни единици. Таквите блокови се формираат за снабдување со вода, канализација, противпожарни системи, системи за греење.

Цел

Во плакарот се компактно поставени контролите на неколку инженерски системи: водоснабдување, негово испуштање и одводнување. Во структурата за дистрибуција постојат инсталирани блокови кои ја контролираат пумпата со потопна пумпа, со што се обезбедува функционирање на водоснабдување и греење, како и одводна, која се користи за автоматско пумпување на вода. Сите елементи на контрола и преклопување се заштитени со метални ѕидови од надворешно влијание. Функциите на уредот вклучуваат:

1. Организација на режимот за рачно и автоматско управување, заштита на пумпите од кратки кола и ограничување на преоптовареност, исклучоци од нецелосен начин на работа со фаза.
2. Следење на главните параметри на системот за водоснабдување: нивото на водата, притисокот во цевките, температурата и другите податоци кои влијаат на стабилноста на пумпата. Информирање за статусот на работните механизми.
3. Нежните стартување и запирање на електричниот мотор.
4. Заштитна штета.
5. Намалена потрошувачка на енергија.
6. Прилагодување на промената на пумпите во случај на несреќа и излез од еден од системите.
7. Потсетнете аларм користејќи го релејниот сигнал за суво ракување.
8. Имплементација на работа во режим на мирување, кога нема анализа на вода.
9. Кога контролира неколку пумпи, работната единица периодично се менува, што овозможува да се издвои и абењето на опремата.

Принципот на работа на кабинетот вклучува вклучување на мотор на пумпата кога сигналот пристигнува на сензорот, во координација со контролната единица, се поставува режимот на работа. Контролата може да се изврши во рачен режим користејќи ги копчињата и во автоматскиот режим. Втората опција е главната.

Стандардна опрема

Контролните кабинети за сите типови на пумпи имаат иста конфигурација:

• Телото е метална кутија со електромеханичка опрема.
• Фаза контролна единица - три сензори кои ја пријавуваат работата на секоја фаза. Се поставува пред хардверот.
• Предната плоча - копчињата Start и Stop се инсталирани на неа, индикаторите за работа на пумпата и релето го префрлаат автоматски режим во рачно.
• Осигурувач - реле, активиран за време на краток спој. Уредот има елемент за топење, кој гори со висок напон и го отвора колото, заштитувајќи ја целата опрема на кабинетот и намотка на електричниот мотор од оштетување.
• Контактор - е прекинувач кој обезбедува енергија на терминалите на пумпата и го исклучува уредот од напонот.

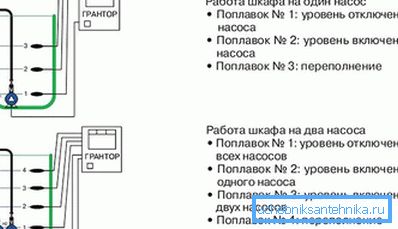

• Контролната единица ги контролира режимите на работа на пумпата. Клемите на неговите сензори се во бунарот или резервоарот, а во случај на дренажна пумпа - во септичка јама. Комплет сензори - намалување и подигање на нивото на водата и прелевање, дава команда за вклучување или исклучување на уредот.
• Конвертор на фреквенција - обезбедува непречено стартување и запирање на асинхрониот мотор, ја регулира брзината на ротација во почетната фаза и во моментот на исклучување.
• Сензорите за температура и притисок се поврзани со контакторот, нивното мерење не дозволува уредот да се вклучи во неприфатливи услови - при негативна температура и висок притисок.

Димензиите на кабинетот зависат од бројот на контролната опрема и доделените функции. Масивната конструкција има изработка на подот, а во компактна големина кабинетот е фиксиран на ѕидот.

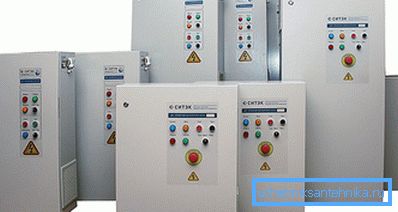

Видови на уреди

Постојат неколку типови на пумпи за контрола на пумпа:

• со директен старт - уредите се компактни и лесни за управување, вклучуваат и исклучуваат потребниот број на пумпи, вршат автоматска промена на единиците;
• со еден конвертор на фреквенција - непречено ја регулираат брзината на моторот, ја намалуваат потрошувачката на енергија;

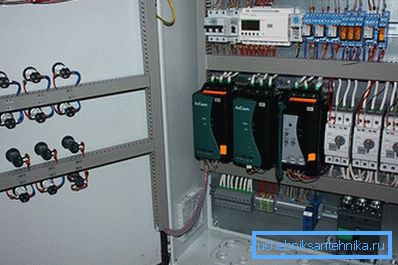

• со мек старт уред - тие обезбедуваат заштита на единиците од механички преоптоварувања, вода чекан и почетна струја;
• со фреквентни конвертори инсталирани на сите мотори (од 1 до 5) - ги поддржува оперативните параметри според мерењата на сензорите, ги поврзува резервните пумпи во автоматскиот режим.

Услуга

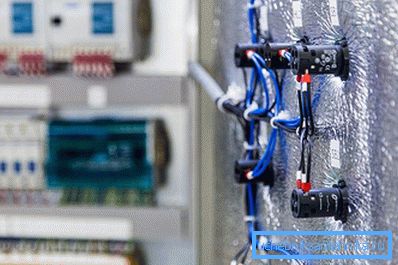

Производителот ја снабдува опремата со технички пасош и инструкции. Пред да започнете автоматизација, треба да се запознаете со шемата и препораките. Одржување на кабинети се состои во чистење на вентилациони филтри, замена на истрошените делови, затегнување на контактите и фиксирање на завртки. На вентилаторот и радијаторот на конверторот треба да се отстрани прашината. Во случај на сериозна штета, се врши гаранција.

Сите работи за одржување на кабинетот се вршат со исклучено напојување.

Видео

Погледнете како можете сами да го направите кабинетот за контрола на пумпата со тоа што ќе потрошите само 30 минути:

AlfaTech ги прикажува своите контролни кабинети за пумпи и зборува за нив:
