Инсталација на отпадни води

Обезбедувањето на станбени згради со инженерска комуникација е важен аспект за зголемување на удобноста на живеење. Живеењето во индивидуална куќа се одликува со голема потрошувачка на вода за економски потреби без последователно искористување: наводнување на градината, градина, потрошувачка на вода од луѓе и животни, итн. Со цел да не се плаќаат услугите за отпадни води за потрошена вода, потребна е инсталација на отпадни води. Мерачот ќе покаже дека во реалноста, многу помалку вода оди во канализацијата отколку што влегува во куќата.

Мерачот на проток на отпадни води е високотехнолошки уред кој има електронски компоненти во неговиот дизајн и обезбедува точност и сигурност на мерењата. Дизајнот на инструменталната база и инструменталните склопови овозможува работа во хемиски агресивни средини, без губење на сигурноста и точноста на мерењата.

Како функционираат тие?

Мерните канали се поделени во следните видови, во зависност од принципот на работа што лежи во основата на нивната работа:

• ултразвук;
• електромагнетни;
• лост-нишало.

Според методот на мерење, мерните уреди за отпадни води се поделени во два вида:

• Сметководство за нивото на проток во цевката. Количината на отпадни води се определува во зависност од големината на каналот.
• Сметководство за брзината на проток заедно со нивото на проток на отпадна вода во цевката. Количината на отпадните води се одредува според принципот "површина-брзина".

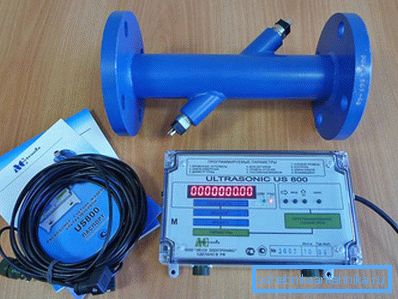

Ултразвучни бројачи

Високо-прецизни уреди со цел да се измери количеството на течна отпадна вода. Мерењата се вршат со помош на сензори со користење на метод на квадратна брзина, кои лесно се инсталираат во колектор. Се користи во отворени канали, само-тече системи, не-притисок цевководи, во индустриски поле за комерцијални сметководствени. При монтажа на уреди со хидростатски сензори, покрај мониторирањето на испуштањата на испуштањата, се врши надгледување на полнењето на канализационата мрежа.

Инсталацијата се изведува во нафтоводот или во каналите без изведување дополнителни градежни работи.

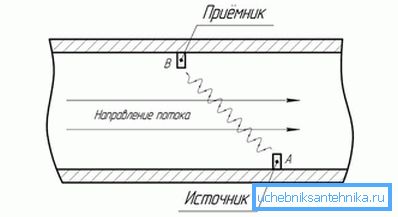

Операцијата на ултразвучни сензори се базира на мерење на разликата во времето на поминување на ултразвучни осцилации во насока на проток на течноста и против неа. Сензорите (пиезоелектрични трансформери) се поставени на мерниот дел, кој иницира возбудување на овие импулси.

Ултразвучниот сензор е поставен под агол во однос на протокот. Брзината може да се мери со една или две греди на ултразвучни вибрации. Сензорите работат наизменично, прво како емитер, а потоа како приемник. Движењето на течноста предизвикува промена во времето на целосна пропагирање на сигнали по течението и против неа. Врз основа на примените сигнали, се одредува брзината и обемот на ефлуентот во цевководот.

Предностите на уредите од овој тип лежат во нивната разновидност, можност за поставување во цевководи од било која геометрија со дијаметар до 9 m. Мерењата се случуваат во која било насока на проток. Изградбата на дополнителни бунари или мерни комори за инсталација на уредот не е потребна.

Недостатоците на уредите вклучуваат потреба од постојано чистење на сензорите. Хетерогеноста на ефлуентот, присуството на меурчиња, суспензии ја намалуваат веродостојноста на индикаторите. Грешката на мерење достигнува 5%.

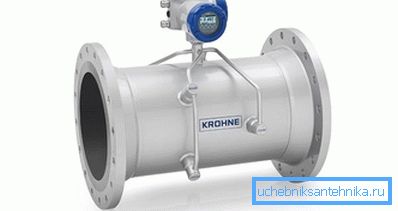

Електромагнетски принцип

Ова се едноставни, но веродостојни инструменти за мерење на волуменот на отпадни води, вклучувајќи и нетретирани. Се нанесува на системи за гравитација и на канализација, под притисок во притисочната канализација не надминува 40 бари.

Принципот на работа на мерачите на проток се базира на мерење на електромоторната сила (EMF), која се јавува во отпадни води при минување низ вештачко магнетно поле. Брзината на проток е директно пропорционална на резултирачкиот emf, кој се претвора во сигнал доведен до контролниот уред на дисплејот. Мерењето на обемот на отпад е можно само ако тие спроведуваат електрична струја, бидејќи дејството на уредите е засновано на Фарадеев закон (магнетна индукција). Течноста што поминува низ магнетното поле делува како движечко јадро. Таа иницира електрична струја, во зависност од брзината на движење на отпадот.

Предноста на електромагнетните уреди лежи во нивната разновидност, тие ви дозволуваат да измерите секаков вид течен отпад што ја спроведува електричната струја, вклучувајќи ги и нетретираните одводи. Уреди постојано покажуваат податоци со висока прецизност, предмет на достапноста на системот за самочистење на електродите.

Совет! Недостатоците вклучуваат нестабилна работа во присуство на силни електромагнетни пречки. Цената на мерачите на проток зависи од дијаметарот на цевката или каналот, бидејќи перформансите на примарниот конвертор мора секогаш да бидат целосно полни.

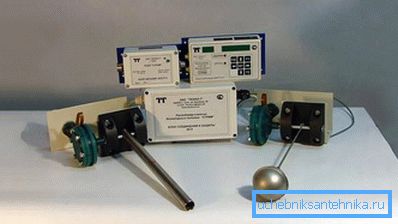

Мерење на лост-нишало

Обем на уреди - отворени и затворени канали за проток со слободен проток. Принципот на работа е да се измери нивото и просечната стапка на проток. Мерењата се изведуваат непрекинато. Димензиите на каналот, информациите за тековната вредност на нивото на проток ви овозможуваат да ја пресметате моменталната вредност на попречната површина на пределот на ефлуентот. Обемот на отпадни води се дефинира како производ на протокот на отпадна вода по единица време на мерење. Перформансите на уредот се дефинираат како производ на пресекот на протокот со брзина.

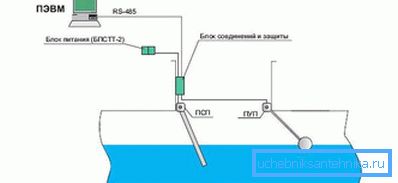

Уредот е уред со лост фиксиран на оската, на кој сферичниот пловник е цврсто прикачен. На другиот крај на рачката е поставен сензорот на аголот на отклонување на рачката во однос на вертикалната кон хоризонталната линија. Во отсуство на акции, рачката е во вертикална положба. Во присуство на ефлуент, пловете се крева или паѓа, менувајќи го аголот на наклон во зависност од нивото на ефлуентот во цевката. Преку индикациите за аголот на наклон се одредува нивото на отпадна вода.

За да се измери брзината што ја користи друг јазол, кој е ротирачки сечило од нерѓосувачки челик. Ножот е фиксиран на оската. Едниот крај на сечилото слободно тоне во течен отпад. На оската на сензорот е фиксна, која ја покажува стапката на проток под аголот на дефлексија на сечилото, во зависност од јачината на протокот.

Овие уреди обезбедуваат висока точност на измерените параметри на сметководството за отпадни води, без оглед на присуството на загадувачи во цевката и други фактори.

Пред да одберете модел на мерач на проток, треба да знаете што се наметнуваат на канализациониот систем и каков тип на водоводни цевки се користи.

Канализационите мрежи можат да се поделат на отворени и затворени. Затворените мрежи се поделени на притисок и под притисок. За слободен проток и отворени канали. Испуштањето тече низ каналите под притисок под влијание на пумпи, во слободен проток и, исто така, отворен - од гравитација поради наклонот на цевководот.

За мерење во притисок цевките користат инструменти со сензори. Електромагнетни или ултразвучни мерачи на проток се избираат врз основа на сметководствени процени за трошоците за отпадни води.

Воспоставувањето сметководство за отпадните води во постројките за гравитација е потешка задача. Отворените или затворените канали се карактеризираат со движење на отпадна вода преку гравитација под дејство на гравитацијата при мала брзина.

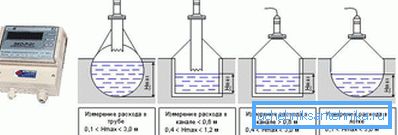

Уредите кои го мерат само нивото на течност даваат индикации за понатамошна пресметка на обемот на ефлуентот, земајќи ги предвид податоците за пресек на каналот. За отворени канали користете мерачи на проток на нишало.

Попрецизни резултати се дадени од уредите од вториот тип, мерење според принципот на квадратна брзина. Нивото на течности во каналите за слободен проток не е константно. Во приватна куќа, одводот може да се појави периодично, таму ќе биде поголем дел од мозоци, па затоа се користат податоци за протокот на површината и неговата брзина во одреден временски период.

Ултразвучни и електромагнетни мерачи на проток се користат за мерење на брзината во затворените канали без притисок. Специфични модели се избираат во зависност од дијаметарот на цевководот.

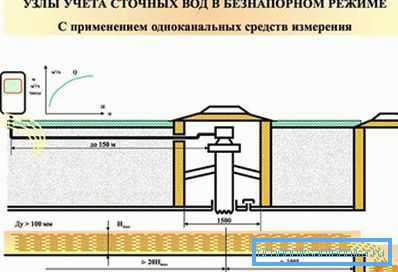

Станица за мерење на отпадна вода

Мерната станица за отпадни води е комбинација од мерење на протокот на отпадни води, бунар, за поставување на мерните уреди и нивно одржување и должината на цевката на која се вршат мерења. Мерните инструменти се состојат од примарниот трансдуцерот (сензор) и секундарниот трансдуцерот во кој се одвива обработка, складирање и прикажување на измерените информации. Дупката е изградена посебно во овој дел од цевководот. Гасоводот мора да биде исправен во сегментот за мерење на вториот круг.

Пред да го одберете типот на мерачот на проток, потребно е да се процени потребата и можноста за инсталирање на мерниот уред и изборот на место за монтирање на уредот.

Кога ќе се изгради мерна единица во индивидуална зграда, местото треба да биде избрано до местото на поврзување со општиот канализациски систем.

При изборот на мерниот инструмент, уредот мора да ги евидентира вредностите на протокот на отпад во целиот опсег на трошоци за постојниот дијаметар на цевководот. Точноста на мерењата треба да биде висока, грешката е дозволена не повеќе од 5%. Сметководствениот систем треба да ги акумулира сите информации, да обезбеди информации за вкупниот кумулативен волумен, периодите на мерење и времето на застој. Напојувањето со струја на мерачот на проток мора да биде непрекинато со резервен извор на енергија.

Делот за гасоводот каде што е поставен мерниот уред мора да биде јасен. Мерачот на проток треба да се наоѓа на најнискиот дел од одделната канализациона мрежа, каде што се наоѓа максималното полнење на гасоводот.

На секој сајт е потребен проект кој е договорен со одделенијата и организациите кои ја користат канализационата мрежа. По добивањето на сите дозволи и проектот е договор за услуги за претплата.
