Водоснабдување од добро - многу опции, изберете според

Имплементацијата на која било од шемите за водоснабдување бара големо искуство и професионализам - од изборот на место за дупчење за поставување на цевководи во куќата. Не заборавајте, електронскиот систем на управување и контрола ќе се меша во прашање, што значително ги комплицира шеми и нивното спроведување.

Исто така, ќе биде потребно да се обезбедат сите видови на заштитни механизми во случај на вонредни ситуации, и тука нема искуство, а уште помалку да се направи.

Потребен е професионален пристап

Општата шема на водоснабдување не зависи од видот на добро користен - "на песок" (лево-А) или "на варовник" (десно-Б) - и е прикажан на слика "А":

• 1 - решетка филтер за добро директно на дното на обвивка, ова не се исклучува од потребата да се инсталира целиот систем на специјализирани филтри во куќата;
• 2 - потопна пумпа;
• 3 - заклучување на глина со слепа површина - заштитува и од топи и дождовни води, и од вода извлечена од бунарот како резултат на првите, главните и последователните, превентивни, пумпи;
• 4 - т.н. гасовод-гандер, како посебна карактеристика на горниот излез на "добро до песок";
• 5 - обвивка;
• 6 - кабинска комора, веќе карактеристика на длабок "бунар на варовник", за изедначување на притисокот;
• 7 - пумпа, ако бунарот е артески висок притисок, тогаш пумпата може да се запостави, но обично, само за прв пат на користење на бунарот;
• 8 - автоматски систем за контрола со реле за заштита од преоптоварување;
• 9 - хидроакумулатор - неопходен дел од кој било систем за водоснабдување од бунарот.

Вентилација

Сликата "Б" покажува многу слична, но во исто време, повеќе совршена шема за водоснабдување на индивидуална куќа - тука се користи вентилационен излез од кесони..

Забележуваме дека оваа шема користи фундаментално важна дренажа на водата преку гасоводот надвор од куќата директно од кезон:

• A - вентилација на кабинската комора;
• Б - каезон;
• C - песок слој;
• D - безбедносен кабел на целата опрема спуштен во бунарот, невозможно е да се заборави за тоа;
• Е - заштитна кутија на главниот нафтовод до куќата;
• F - електричен кабел за контрола на пумпата;

• Г-глина слој;
• H - вентил за проверка;
• I-пумпа, забележуваме дека филтерот во оваа шема е повлечен, дозволено е добро да се исфрли бунарот на почетокот;
• J е слој од варовник;
• К-притисочен прекинувач е задолжителен заштитен механизам кој може да се поврзе со канал за одвод на вода надвор од куќата, во случај на зголемен притисок;
• L-мембрански резервоар, обично за домашни услови, има доволно резервоар за 60-70 литри;
• М-манометар;
• N-контролен панел;
• P - нормално, стандардно домашно напојување во 220 V и 50 Hz.

Дијаграм коло

Напојувањето на главните компоненти на системот е како што следува:

• A - котел или било кој друг електричен уред за греење на вода од бунар;
• Б - резервоар за вода од 40-50 литри, иако неговиот капацитет е прашање на преференци на сите;
• C - заштитното реле против падови на притисок во двете насоки, кога притисокот се намалува остро или драстично и значително се зголемува;

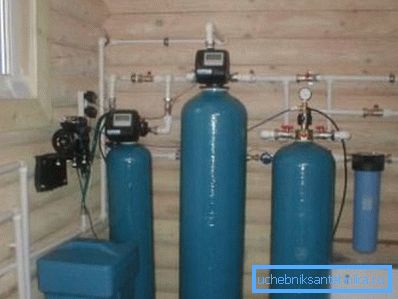

• D-филтер - вообичаено се вметнуваат неколку филтри во системот, често од специјализирана природа (за железо, за тврда вода);
• Е-дел од колото директно во бунарот;
• F-загреан излез за вода;
• G - излез за ладна вода.

Реализации - една цел, начини за постигнување на различни

Да разгледаме неколку шеми за спроведување на водоснабдувањето од добро во домот, кои се разликуваат во употребата на многу корисна специфична опрема. Ве советуваме да обрнете внимание на овие нијанси.

Заштита од губење на вода

Таквата заштита е една од најитните задачи за обезбедување на вода во селска куќа..

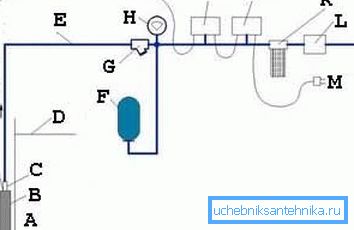

Начин да се имплементира на следниов дијаграм:

• А - добро, имајте во предвид, шемата не зависи од видот на добро - совршен - несовршен, на варовник на песок, од слободен проток слој - од подножјето;
• Б - потопна пумпа;
• C - неповратен вентил - забележете ја многу важната жица која оди до реле, обезбедува моментална заштита во отсуство на вода, дури и без анализа на притисокот и присуството на вода во цевките на врвот;
• D - нивото на земјата;
• Е-цевковод;
• F - хидроакумулатор;

• G-груб филтер, исто така се нарекува кал резервоар - многу чуден елемент на системот, кои често треба да се отстранат за одржување;
• H - манометар;
• I - притисок прекинувач;
• J-сув реле - ова е посебна карактеристика на оваа имплементација;
• K - уште еден филтер со заменливи касети;

• L - редуктор на притисок;
• M - стандардно напојување на 220/50;
• N - тогаш потрошувачите во форма на санитарни јазли и машини за перење; Еден од најзначајните такви потрошувачи е котелот за гас, кој може да се поврзе на следниов начин:

• A - греење;
• Б - снабдување со вода;
• Ц - снабдување со гас;
• D - обратна вода канал;
• Е - канал за враќање на системот за греење;
• F - американски орев;
• G-топката вентил;
• H е филтер, обично е доволно уред за грубо чистење;
• I-стрелките укажуваат на насоката на тековниот медиум, броевите - препорачаните дијаметри на цевководи.

Затоплување и водоотпорност

Кога станува збор за работа со бунар, во никој случај не смееме да заборавиме на ниски температури и голема веројатност за замрзнување на вода во цевките. Оттука и потребата за хидроизолација и изолација (на сликата "Б" двете задачи се решаваат со употреба на канистер - Е).

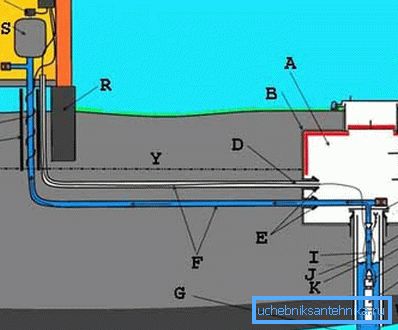

Шемата што го поставува проблемот на затоплување на прво место може да биде:

• А - каисонска комора;
• Б - водоотпорност;

Добар совет! При креирање на хидроизолација ве советуваме да го следите правилото "златно" - треба да се состои од неколку слоеви. На пример, на долниот слој има изолационен малтер, потоа вентилиран слој, потоа полиетилен на лајсни. Бидете сигурни да го покриете полиетилен во едно парче. Ако ова не е можно, поврзете ги рабовите од соседните листови со водоотпорна лента од двете страни.

• Ц-изолација, обично во форма на пенливи плочи отпорни на влажност;
• D - електричен кабел во заштитно куќиште;
• Е-фоки, системот мора да биде исклучително цврст;
• F - цевководи;
• G - добро отворен за вода;
• H-запечатување капа;
• I - внатрешна цевка за вода;
• J - безбедносен кабел;
• К-ниво на водата се зголемува во бунарот;

• L - метално куќиште;
• М - овој случај е направен и од метал, но често се користи и пластика;
• N - вентил за проверка;
• О-потопна пумпа;

Добар совет! Потопни пумпи се добри при изведување на првото пумпање на бунарот. Во иднина, препорачуваме да ја разгледаме можноста за инсталирање на помоќна површинска пумпа. Неговите перформанси се многу повисоки, а одржувањето е многу поудобно. Еден недостаток е цената, што е значително повисока од онаа на потопните пумпи.

• P - изолација;
• Q - електричен систем за греење - тука се користи сеопфатна заштита од замрзнување;
• Р - основата на зградата;
• S - хидрауличен акумулатор;
• T-притисок прекинувач;
• V - електронски контролен панел;
• У-излез за вода на уредот - потрошувачи на вода во куќата;

• W-глина слој;
• X е варовник;
• Y - нивото на замрзнување на почвата - ова ниво треба да се утврди во процесот на анализа и избор на точка за дупчење на бунар;
• Z - вентилација под земја, и уште една предност за создавање на овој вид на основа.

Обрни внимание на потрошувачите во куќата

Па, сега тоа, заради што се разбрануваше сите врева - потрошувачите на вода извлечени од бунарот.

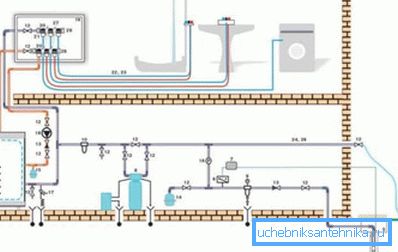

Ние ја препорачуваме оваа шема како главна при воспоставување на водоснабдување од бунар:

• 1, 2, 3, 4, 5 - надворешни елементи: пумпа, спојка, кабловска, осигурување, уджина;
• 6 - прекинувач за притисок;
• 7 - електронски контролен панел;
• 8 - омекнувач на вода;
• 9 - филтер, препорачуваме да обрнеме внимание на уредите со помош на пена;
• 10 - уште еден филтер, фино чистење со заменливи касети;
• 11 - котел;
• 12 - чешма за вода;
• 13 - проверете го вентилот;

• 14 - хидроакумулатор, наменет за притисок од 10 бара со волумен од 50 литри;
• 15 - хидроакумулатор, но веќе 25 литри со ист притисок;
• 16 - манометар со чешма;
• 17 - систем за безбедност на котелот;
• 18 - внатрешна пумпа;
• 19 - кабинет за дистрибуција;
• 20 - колектор;
• 21 - врска;
• 22 - цевка, во дадената шема 16 на 2;
• 23 - брановидна заштитна обвивка;
• 24 - бакарна цевка со дијаметар од 22 мм;
• 25 - исто така бакарна цевка, но дијаметар - 18 mm;
• 26 - топлинска изолација;
• 27 - загради;
• 28 - капа за колектор.

Особено

При организирање на водоснабдување, неопходно е да се изврши целата работа на бунарот, со што ќе се утврди успехот на сè во иднина.

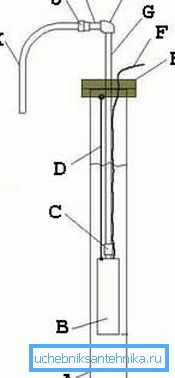

Изгледот на уредите под земјата ќе биде едноставен:

• А - добро, обвивка;
• Б - пумпата;
• Ц - вентил за проверка;
• D-кабел за осигурување;
• Е-глава;

• F - електричен кабел до контролниот систем;
• G - нафтовод со мал притисок;
• H е аголот на поврзување со низок притисок;
• I - цевковод;
• J - орев - американски;
• К - отиде до гасоводот од метална пластика до потрошувачите.

Присуството на комонот на каменот не е потребно кога опремува бунар, но комората е многу пожелна ако водата доаѓа од дното под притисок.

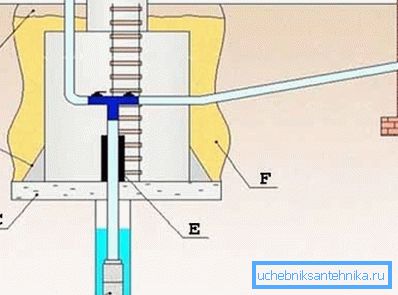

Ве советуваме да извршите комонска комора со вентилација и истовар на итна дренажа на вода надвор од куќниот систем:

• А - полнење на почвата, згора на тоа, ве советуваме да направите моќен замок на глина за да се заштити одмрзната и дождовницата да не паѓаат, како и водите кои се појавуваат по пумпувањето на бунарот;
• Б-завојни кабли;
• C - бетонски рампа;

• D - пумпата;
• Е-водоотпорност;
• F - песок-бетон попрскување на комората, препорачаниот сооднос на песок и цемент е 5 на 1.

Заклучоци

Прашањето како да се направи вода во земјата од бунар има повеќе од едно решение, но често само еден од нив ќе ги задоволи вашите специфични работни услови.

Ќе биде неопходно да се земат предвид многу нијанси, од кои некои ќе треба да се имаат на ум во фазата на дизајнирање на куќата како целина.

• Затоа, прво, упатството бара вклучување на детален план за обезбедување вода до куќата во фазата на проектирање на приградската област.
• И, второ, ќе биде многу тешко да се справите со искусен интегриран тим на градители за да ја завршат целата работа на основа на клуч.

Сепак, ова ќе ве убеди и дополнително видео во овој напис, за што препорачуваме да гледате повеќе од еднаш.
