Внатрешно водоснабдување и канализација на објекти:

Внатрешниот водовод и канализацијата на зградите се, без претерување, нејзините главни "артерии". Затоа експертите посветуваат големо внимание на развојот на овие јазли: во случај на грешка, нивото на удобност ќе биде значително намалено, а работата за исправка на недостатоците ќе бара сериозна реконструкција и значителни финансиски инвестиции.

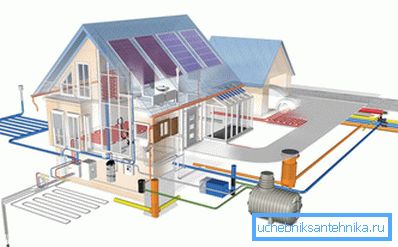

Подолу ќе ви кажам што регулаторните документи го регулираат дизајнот на системите за водоснабдување и канализација, што треба да обрнете внимание при планирањето и кои нијанси треба да се земат предвид при вршење независна инсталација на цевководи.

Општ дизајн прашања

Регулаторна рамка

Главен стандард кој ги уредува прашањата за уредување на таквите комуникации е прописите за градба и изградба на внатрешно водоснабдување и канализација на објекти (2.04.01-85), како и неговата ажурирана верзија SP 30.13330.2012, која стапи на сила на крајот на 2013 година.

Освен тоа, дизајнот на системите за водоснабдување и отпадни води треба да ги земе предвид следните документи:

• СП 31.13330.2012, дефинирајќи го процесот на дизајнирање на отворени системи за вода.
• SP 61.13330.2012 регулирање на топлина и водоотпорност на разни цевководи.
• СП 73.13330.2012, опишувајќи ги санитарните барања за станбени објекти и објекти итн.

Посебна група се состои од санитарни норми и правила:

• SanPiN 2.1.4.1074-01 - барања за квалитет на вода испорачани преку централизирани системи за снабдување со вода за пиење.
• SanPiN 2.1.2.2645-10 - карактеристики на услови за живеење во приватни и станбени згради.
• SanPiN 2.1.4.2496-09 - обезбедување на сигурност на системите за топла вода.

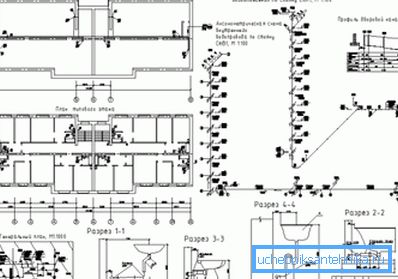

При изготвувањето на документацијата задолжително е да се користат документите како ГОСТ за работните цртежи за внатрешни системи за водоснабдување и канализација (21.601-79), како и други релевантни за време на доставувањето на нацрт регулативите.

Карактеристики на системот

Според SNiP за домашно водоснабдување, и канализациониот систем и системот за водоснабдување мора да исполнуваат одреден број барања.

Подолу се наведени оние кои ќе бидат најважни во независен дизајн и уредување на овие комуникации:

• Доколку е можно, системите за водоснабдување и одводнување на неколку згради треба да бидат меѓусебно поврзани.. Овој пристап ќе овозможи поефикасно користење на расположливите ресурси, што, пак, ќе помогне да се намалат трошоците на оперативните капацитети.

Обрни внимание! SNiP овозможува интегрирање на мрежите на згради, без оглед на нивната одделенска припадност.

• Водата која влегува во водоводот на станбена зграда мора да биде во согласност со санитарните стандарди.. За ова, во некои случаи потребно е да се спроведат серија мерки за третман на вода (чистење, разјаснување, итн.).
• Вода која се користи за технички цели исто така се обучува.. Освен тоа, степенот на неговото прочистување се определува со карактеристиките на технолошкиот процес за кој се користи.
• За транспорт на вода, цевките мора да се направат од материјал кој не го деградира квалитетот на течноста дури и со продолжен контакт..

При проектирање на системи за водовод, потрошувачката треба да се земе предвид. За различни типови на објекти, овие количини се различни, а најчестите бројки се прикажани во табелата подолу:

Обрни внимание! Овие бројки треба да се користат за дизајнирање комуникации кои планирате да ги направите вашите сопствени раце. Со централизирана градба, понекогаш е дозволено да се зголемат овие стандарди, предмет на поткрепа и координација со локалните власти.

Освен волуменот на водоснабдувањето, SNIP, исто така, препорачува да се земе во предвид количината на слободен притисок.

Минималната вредност на овој параметар треба да биде:

• На влезот во зградата со една приказна зграда - 10 метри.
• За секој следен кат треба да додадете 4 м.
• Во периодот на минимална потрошувачка на вода, притисокот може да се намали на 3 m на секој кат над првиот.

Обрни внимание! Вредноста на вкупната слободна глава не треба да надминува 60 m.

Внатрешно водоснабдување

Покрај овие барања, регулаторните документи, исто така, ги регулираат спецификите на уредување на сите комуникациски кола. Подолу ги опишуваме главните точки на дизајнот и започнуваме со системи за топла и ладна вода.

Системот за снабдување со вода може да биде и централизиран и локален. Изборот на видот на системот треба да се спроведе земајќи ги предвид карактеристиките на локацијата и економската ефикасност на главниот водовод.

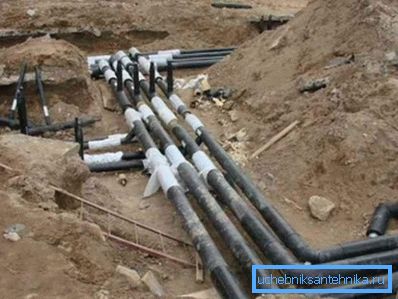

Така, за значителен број на приватни домаќинства, цената на комплетната опрема за транспорт, како и трошокот за изградба на бунар може да биде многу помала од поставувањето на гранка на водоводната глава.

Во зависност од намената на објектот, може да се обезбедат следниве системи за водоснабдување:

• Пиење и пиење.
• Производство.
• Противпожар
• Систем за топла вода.

Обрни внимание! Во некои случаи, снабдувањето со оган е комбинирано со производство или за пиење во домаќинството.

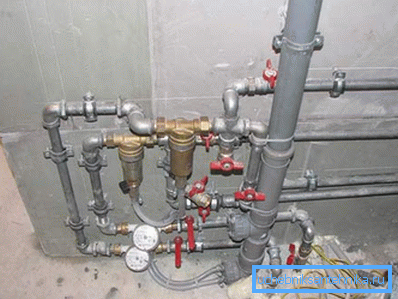

Главните компоненти на системот се:

• Влегување во зградата.
• Мерната единица за потрошувачка на течност (понекогаш е поделена на два јазли, за топла и ладна вода, соодветно).
• Дистрибуирачка мрежа.
• Возачи за снабдување со вода до горните катови.
• Набавни цевководи.
• Исклучени и контролирани вентили (славини, вентили).
• Исто така, во некои случаи, дизајнот може да вклучува и инсталација на резервоари. Типичен пример за таков дизајн е мембрански резервоар, кој е исполнет со работа на бунар или бунар и обезбедува одржување на стабилен притисок во системот.

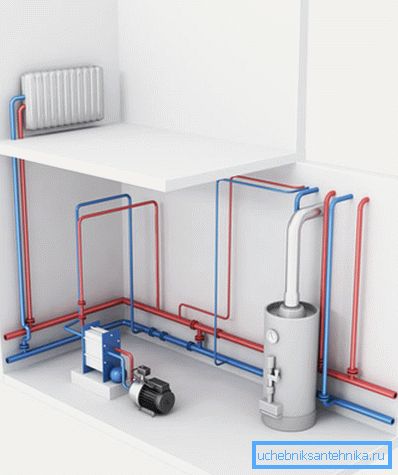

Посебни барања се доставуваат до системот за топла вода:

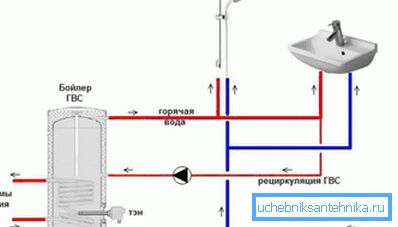

• За одржување на температурата до моментот на внесување на вода, упатството препорачува опремување на системот за циркулација.
• Не е дозволено поставување на фитинзи за водоснабдување на цевки за топла вода.
• При поставување на цевководи, тие секогаш треба да бидат заштитени од загуба на топлина со опремување на висококвалитетна изолација на најпроблематичните области.

Домашна канализација

Како водовод, системот за отстранување течен отпад мора да биде дизајниран за одредени стандарди.

До денес, експертите ги разликуваат овие видови канализација:

• Санитарен и домаќинство - најчесто користен тип. Се користи за отстранување на отпадна вода од мијалници, кади, тоалети, туш кабини, биде, итн.
• Производство - дизајнирано да работи со големи количини на индустриски отпад.
• Комбинирано - е резултат на комбинирање на двата претходни вида.
• Внатрешна дренажа - обично се користи за отстранување на топи вода од покриви и други архитектонски елементи.

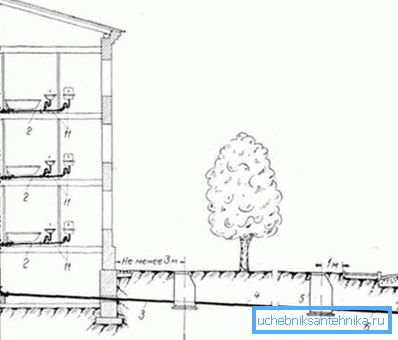

При планирање на канализациски систем, неопходно е да се пресмета нејзиниот капацитет (обично е во согласност со обемот на водоснабдување). Во овој случај, вреди да се земат предвид прописите во вашиот регион за обемот на испуштањето на отпадна вода.

За внатрешната канализациона мрежа, ќе бидат релевантни следните правила:

• Отпадна вода се изведува од гравитација преку затворени цевководи. Превозот на течности во отворени коцки е дозволен само ако тие немаат непријатен мирис и не содржат испарливи супстанции.
• Препорачливо е да се постават дренажните цевководи во права линија, со константен наклон. Прицврстување на жици кон столб со помош на коси канализација или крстови.

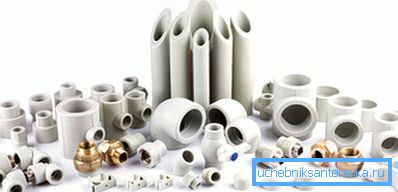

• Рокот на употреба на цевководи за уредување на отпадни води треба да биде 25 години или повеќе. Денес е неопходно да се даде предност на производи од технолошки полимери (ПВЦ, полипропилен, полиетилен).

Инженерски препораки

Водостојни мрежи

Како што можете да видите, анализирајќи го претходниот дел, постојат доста барања за уредување на внатрешна комуникација. Покрај тоа, секој јазол, исто така, мора да биде планиран и подигнат според одредени стандарди.

Затоа, во овој дел од статијата ќе обезбедиме конкретни препораки кои ќе можете да ги користите при поставување на водовод и санитарни јазли:

• За повеќето станбени згради и индустриски простории, во проектот е поставен единствен влез за гасоводот. Два или повеќе влезови треба да се обезбедат само за станбени објекти, наменети за 400 или повеќе станови, бањи и голем број индустриски објекти.
• Сите цевководи се собрани од делови чиј минимален работен век треба да биде 50 години на температура од 20 ⁰C и 25 години на температура од 75 ⁰C.

Обрни внимание! Работен век се пресметува за притисокот што го даваат карактеристики на изведба на одреден модел на цевки.

• Прилагодувањето на снабдувањето со вода на системот и неговиот избор се врши со помош на вентили. Дизајнот на овие делови треба да обезбеди мазна промена на притисокот и сигурно исклучување на протокот на вода во затворена состојба.

• На места каде што има посебна топла и ладна вода, препорачливо е да се инсталираат миксери на влезната точка. Во некои случаи, употребата на две одделни кранови е дозволена, но овој дизајн ќе биде многу поудобен.

Исто така во системите за снабдување со топла вода, потребно е да се инсталираат вентили за врати.

Овие делови обично се инсталирани:

• Пред група миксери.
• Пред бојлерите.
• По мерењето на топла вода.

Сите горенаведени препораки се валидни за системи со централизиран систем и за системи со автономно снабдување со вода.

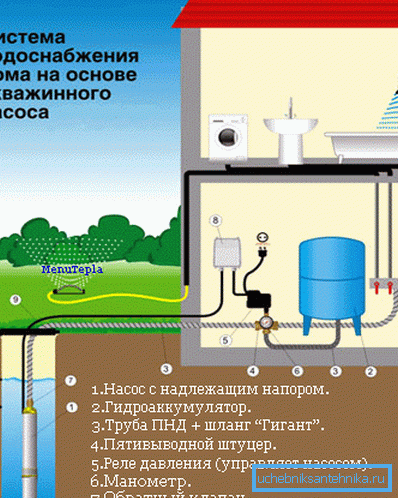

Меѓутоа, кога доводот на вода се изведува од бунар или бунар, потребно е да се инсталира пумпна единица:

• Главниот елемент на дизајнот е пумпа која ја крева водата од длабочините.
• Работата на овој уред е регулирана со автоматски систем кој ја вклучува и исклучува пумпата во зависност од притисокот во цевките или резервоарот.
• Со цел да се заштеди енергија и да се изедначи притисокот на горните катови на зградата, обично е инсталиран експанзионен резервоар, кој служи како резервоар за вода.

Во некои случаи (со нестабилно функционирање на централниот систем за водоснабдување), пумпната станица може да се инсталира како резервен систем.

Систем за одводнување

Во нераскинлива комбинација со снабдување со вода, треба да им овозможите и канализација.

Како по правило, се поставени дренажни цевки:

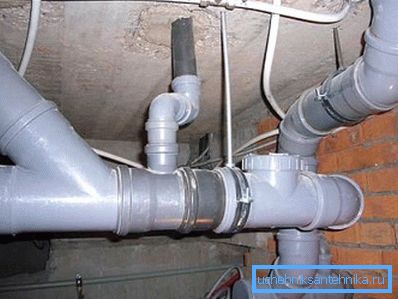

• Во ходниците, сместена, работилници, во тавани и подруми - отворени.
• Во станбени простории зад лажни панели, основи, во посебни канали или со вградување во потпорните структури - е скриен.

Во исто време за време на инсталацијата треба да ги следите овие препораки:

• Кога скриено поставување на отпадна вода од полимерни цевки, неопходно е да се земе во предвид механичката отпорност на деловите и да не се предмет на деформирање и деструктивни товари.

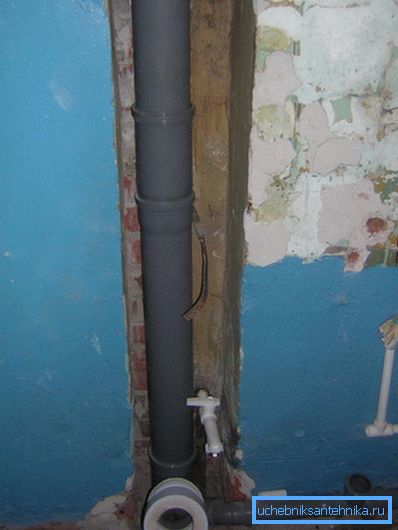

• Вертикалните делови од цевководот (столбовите) се ставаат во специјални ниши, со исклучок на механичките влијанија. Предниот дел од нишата треба да се затвори со отстранлив панел кој овозможува пристап до столб за проверка и поправка.
• Дупките во таваните низ кои поминува цевките мора да бидат запечатени со цементен малтер. За подобро запечатување самата цевка е завиткана во материјал за водонепропустливост.

• Горниот дел од столбот се прикажува на покривот во форма на вентилациски канал. Оптималната висина на издигнување на вентилациската цевка за нерамни и рамни покриви е околу 20 см.

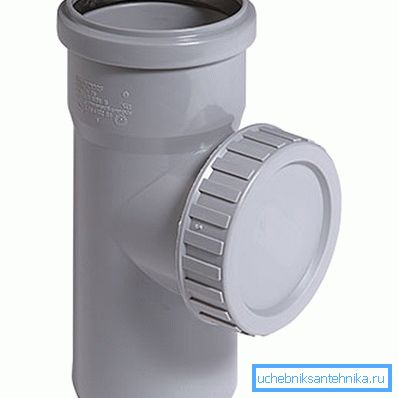

• Кога се закопуваат цевководи за поставување, неопходно е да се обезбеди инсталација на инспекциски решетки. Областа на отворот треба да биде не повеќе од 0,1m².
• Растојанието помеѓу ревизиите зависи од видот на структурата. Во станбените згради, обично се поставува една ревизија во време од 15 (дијаметар на цевки до 50 мм) до 20 (со дијаметар од 150 или повеќе) метри.

Заклучок

Во прилог на горенаведените информации, SNiP на внатрешната мрежа за водоснабдување и канализација, исто така, содржи информации за различни детали за конструкцијата и нијанси на функционирање на овие системи. Затоа, пред да започнете со работа, препорачуваме не само внимателно да го гледате видеото во овој напис, туку и темелно да ги испитате целосните верзии на сите горенаведени регулаторни документи.

Само со почитување на барањата поставени во нив можеме да обезбедиме стабилно функционирање на дизајнираните комуникации.
