Цртежи на куќата за доброто - пример за вашата иницијатива

Во таква шарена сфера како конструкција, има многу задачи за најразлични вкусови. Ако сакате да се чувствувате како извонреден организатор, поканете бригада за изградба на куќа и обидете се да управувате со неа.

Сакате да создадете нешто неверојатен дизајнер - и тука, исто така, постои огромно поле на активност. Ако сакате да се чувствувате себеси како подиум на сите занаети - ве молиме обидете се да изградите куќа над бунарот на дача.

Леснотија на имплементација

Ова е многу потребно за доброто, но тоа ќе ви донесе вистинско задоволство како господар. Но, за да започнете, како и секогаш, ќе треба да цртате.

Веднаш ќе кажеме дека добро работи добро е прилично тенок "организам", и несоодветна интервенција може значително да ја вознемири. Како резултат на тоа, во најдобар случај - матна вода, која се пумпа, не се испумпува.

Затоа, цртање куќа треба да ги земе предвид следниве точки на изградбата на бунарот:

• најважно е локацијата на глинениот замок, неговите параметри:

• длабочина на бунарот;
• должина од бунарот;
• агол на навалување;
• дебелина.

• Покрај тоа, големината на самата зграда

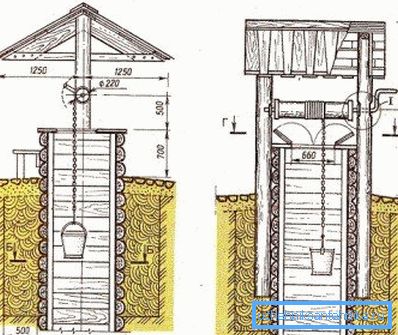

Добар совет! Не вреди додека се обидува да создаде цртеж на куќа од бунар за да приложи "хартиени чудовишта". Ве советуваме да бидете во духот на самиот дизајн - едноставна идеја и едноставен дизајн и разбирлив, едноставен цртеж треба да одговара. Често во овој случај нема да има потреба од детализирање - само изометриски поглед и два погледи од страна и одозгора со димензии (како во цртањето "А").

Предупредува

Погледни ја варијантата цртање "Б".

Обрнете големо внимание на следната точка:

• најважно:
• покривните столбови се опкружени во земјата со заштитна глина слој; (Видете го и статијата Отвор на пластиката за бунарот: функции за инсталација.)
• бунарот има замок од глина;
• целокупната покривна конструкција е поддржана на два кружни столба, управувани во земја со еден и пол метри;

• со цел да се избегне прекршување на заштитната брава на бунарот, целата конструкција со перспектива на куќата треба да биде конструирана и подигната истовремено;
• ако започнете да градите покрив од нула, кога замокот е веќе во место, заштитата неизбежно ќе се скрши, тоа не може да се заборави.

Две варијанти на цртежи

Ви ги претставуваме двете верзии на куќата над бунарот, најчестиот тип на гребенот.

Прва опција

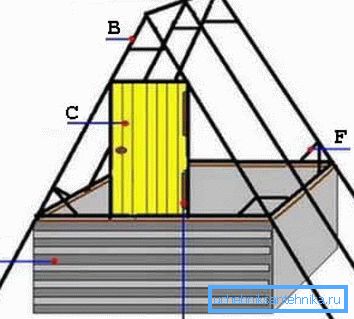

Оваа опција се гради на претходно подготвениот парапет:

• А - две плочки поврзани едни со други, кои формираат покривен гребен;
• Б - рафтери на наведнат дел;
• В - вратата;

• D - поставата на парапет на бунарот, овде можете да користите било каков материјал по ваш избор, само ако е прво водоотпорен, како една од опциите - чеша;
• Шарки со Е-врата;
• F-фиксација-заострување на ребрата, кои исто така се нарекуваат "мафтање".

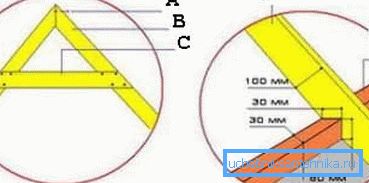

Кога се создаваат такви структури, прво треба да се обрне внимание на зглобовите и точното затворање на сите големини, кои се означени на цртежите:

• A-rafter врска во горниот дел на "трн-жлеб" тип;
• Б - ногарница;

• C-болт, најчесто користен затегнувач;
• D - ногарница;
• Е-врвот намали.

Втора опција

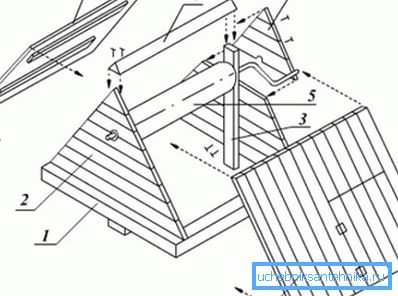

Оваа опција е толку добро развиена што самиот цртеж може да служи како собрание алгоритам:

• 1 - долната рамка на структурата, која е монтирана на затворениот парапет на бунарот;

Добар совет! Во производството на бочните ѕидови и падини, ве советуваме да употребите зглоб од типот "трн-жлеб". Овој тип ќе помогне да се создаде навистина тесна врска што го спречува пенетрацијата на влагата. Освен тоа, нема да биде излишно да се обезбеди дополнителна изолација на падините одвнатре со кровови или друг достапен материјал кој обезбедува добра заштита и е отпорен на ниски температури.

• 2 - страна на куќата, која најдобро се собира поединечно, а потоа се поставува на место; имајте во предвид дека во страничниот ѕид е направена дупка за да се инсталира вратилото на бунарот;
• 3 - дополнително затегнато ребро, вратилото на бунарот на двете страни не влегува директно во бочната страна, туку преку оваа лента;
• 4 - триаголен заштитен агол на врвот;

• 5 - вратило на бунарот;
• 6 - бочен ѕид од рачката;
• 7 - наклон на покривот, кој исто така е составен одделно, а потоа инсталиран;
• 8 - рампа со врата што е шаркирана во него.

Ние привлече внимание на спроведувањето на овој проект ќе бара 24-28 завртки (без сметање на монтажа петелки).

Многу често една од главните компоненти на покривот на бунарот е некомплицирана дрвена рамка, која веќе може да носи рампа на врвот, страни и врата.

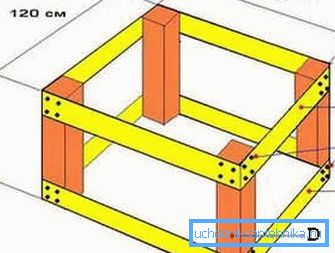

Рамката се состои од само 12 дрвени делови:

• А-врвот цевки, овие четири парчиња;

• Б - прицврстување на лавиците, потребни се 8 завртки за секој облик (вкупно, на тој начин, 64);
• Ц-дното цевки, исто така има и четири;
• Д-рамка стои.

Добар совет! Секој професионално изработен цртеж, особено со употребата на дрвени делови мора нужно да укаже на употребата на какви алатки е дизајниран. Ако ова не е случај, најверојатно ќе треба да се грижите за сечилото за пила, електричниот планер, ножовка, сложувалка (ова е веќе за фини работи), чекан, филипс шрафцигер и клешти. И алатки како што се ниво, молив и лента мерка секогаш треба да се при рака и така.

Заклучоци

И покрај едноставноста на предложените дизајни, многу е важно да се приближат до нивните цртежи со максимална точност. Ова е особено точно кога структурата почнува да влијае на структурата на самиот бунар. (Видете исто така во написот Декоративни дрвени бунари: како да се направи.)

Цената на грешките може да биде многу неочекувана и непријатна - кршење на почвените слоеви, дивергенција на бунарите што ги формираат прстените и како резултат на тоа, пад на квалитетот на водата. Бидете сигурни да го проверите дополнителното видео во оваа статија. Тоа ќе ви помогне попрецизно да поставите акценти во предложената работа.
