Цртеж на вода добро - различни опции за различни цели

Водни бунари, чудно е доволно, но ова е целото семејство на хидраулични структури, вршење на сосема различни задачи. Оттука, значителен арсенал на опрема - од потопни пумпи и филтри до системи за амортизација со прекумерно одмрзнување.

Дозволете ни да додадеме дека сите видови на иновативни технологии базирани на многу издржливи полимерни материјали, исто така, придонесуваат за постојано проширување на опсегот на предметни предмети што се разгледуваат. Со други зборови, оној што ќе се занимава со бунари мора прво да одлучи за својата специфична намена, а потоа да биде сигурен дека ќе создаде цртеж на идна употреба.

И повторно мора да се справи со условите

Двете најважни области на примена на вакви објекти:

• во канализациониот систем и водоснабдувањето во урбаните средини;
• и во системот за водоснабдување на селска куќа, кога добро служи како извор на вода и е вклучено како почетна врска во целокупниот систем.

Пластика

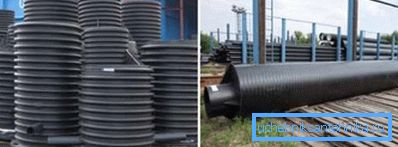

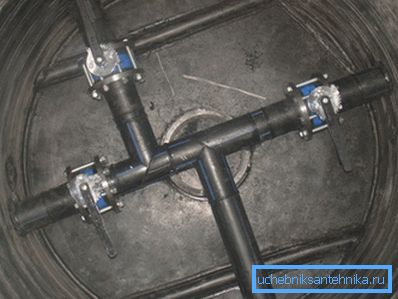

Во секој случај, инсталацијата на бунарот бара значителни ископувања и пластиката доаѓа до спасување, што многу често се случува во градењето неодамна.

Употребата на пластика е:

• употребата на материјал кој е многу отпорен на какви било влијанија - од механички до хемиски;

• можност да се справи со постојано проширување на деловите кои можат да ги задоволат сите желби и да обезбедат какви било ситуации на употреба;

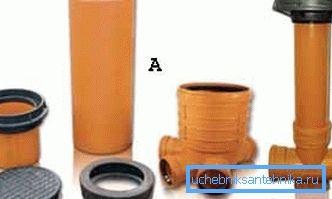

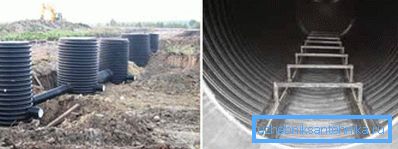

• способноста да се создадат комплексни системи за гасовод буквално за неколку часа без никакви заварувачки и помошни уреди, кога работата на теренот е завршена, што е јасно прикажано со слика "А":

• А - тука до сите елементи во расклопена состојба;
• Б - и ова е целосно собрани добро.

Ги презентираме сите елементи од ваквите пластични склопови, само обрнуваме внимание на фактот дека скалата и опсегот на делови може да бидат многу поголеми:

• А - покритие;
• Б - телескопска цевка - ова е директно од неверојатните можности што ги нудат новите технологии; во суштина, телескопот целосно го отстранува прашањето за грижата за трескавичното прилагодување на висината на бунарот до длабочината на водоносникот или приклучената линија на цевките;

• C - телескопска манжетна;
• D - главната цевка од поливинил хлорид (PVC);
• Е-дното формирање на бунарот, што значително зависи од неговата намена.

Добар совет! Не случајно ПВХ технологиите се нарекуваат револуционери во областа на инсталација на системи за водоснабдување. Но, нивната едноставност и многуте понуди на пазарот понекогаш може да играат непријатна виц. Ве советуваме да се занимавате во оваа област само со реномирани организации кои имаат добро искуство во изградбата на комуникации со ПВЦ. Покрај тоа, не заборавајте да ги истражите сите расположливи понуди во однос на нивната цена - цената на истите компоненти може да варира за 1,5-2 пати.

Но, поблиску до дијаграмите и цртежите

Продолжувајќи ја темата ПВЦ, ние како прва шема нудиме изработка на токму овој материјал, кој јасно ги демонстрира сите нови функции.

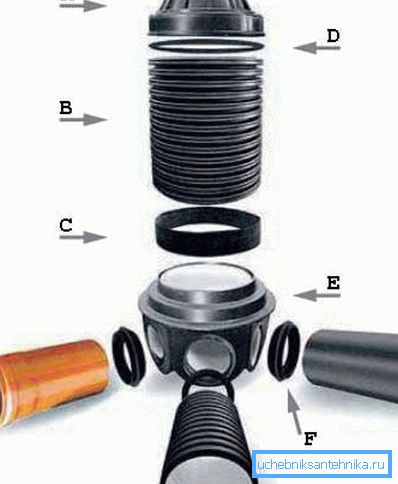

ПВЦ добро

Шемата за ваква бунар е многу мобилна во развојот и повторната опрема, во зависност од променливите услови на употреба:

• А е вратот;
• B - цевка со дијаметар од 1-1.2 m за добро вратило;
• C - манжетна за заптивање; во користењето на овие средства за запечатување, пластиката ќе даде "100 поени напред" на кој било друг материјал, конечно кршење на оваа несреќна велејќи: водовод - наука за зглобовите и конекторите - отсекогаш биле вистинска главоболка за монтери;

• D - запечатувачки прстен;
• Е-послужавник;
• F - манжетна за заптивање.

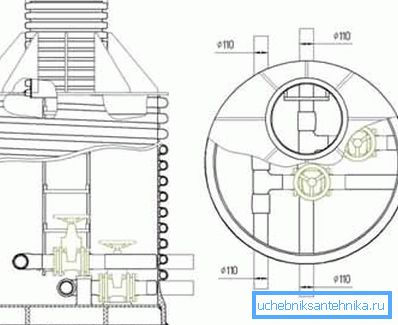

Така, врз основа на ова собрание, можете да го креирате следниот цртеж на амортизерот за глава на отпадна вода:

Забележете тука:

• дополнителни затегнувачи се користат за зајакнување на позицијата на врвот;
• системот има внатрешно скалило, кое го отстранува прашањето за сервисирање на горниот лак на широкиот долен дел;
• Се користат два системи за цевки - главните и помошни за борба против прекумерниот притисок.

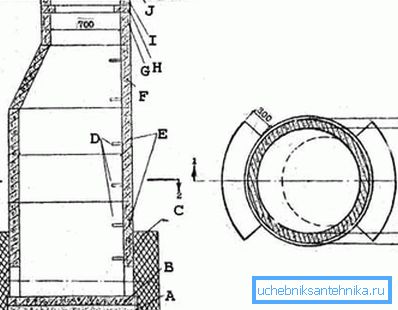

Прв комплетен цртеж

Како прва опција, ние нудиме следниве, со скриен капак:

• А - бетонска база;
• Б-база плоча - таква организација е добра, ако бунарот се користи за отпадни води, доза на вода бара посериозен став и употреба на најмалку кварцна трошка;
• C-глина замок - ако бунарот е во земјата и надвор од земјата, замокот ќе треба да се направи одозгора;
• D-скали за загради;

• Е - армиран бетон или пластични прстени, формирајќи скелетни структури;
• F - конусен прстен;
• G-прстен со помал дијаметар;
• H-поддршка прстен - и армиран бетон и пластика ви овозможи да изберете различни дијаметри да се создаде такви структури;
• Јас - ѕидарски може да се користи за попрецизно прилагодување на висината;
• J - бетонска слепа површина;
• К-отворот - совршено решение ако сакате да го скриете бунарот на локацијата.

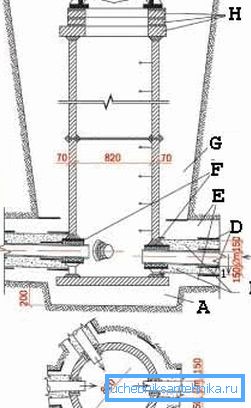

Втора опција

Оваа опција се карактеризира со темелен и редок метод за формирање на дното на бунарот:

• А - подготовка на песок;
• Б - слоеви на чакал;
• C - перфорирана дренажна цевка;
• D - геотекстили, како средство за заштита од влага;
• Е-песок за полнење на цевки;
• F-филијала цевки;
• Г-песок резервоар по јадрото на бунарот;

• H - дополнителни прстени;
• I-врвот;
• J - леано железо.

Трета опција

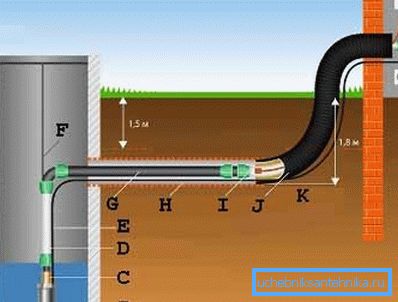

Третата опција веќе се однесува на бунари кои се вградуваат во системот за водоснабдување на домот:

• А - добро;
• Б - потопна пумпа;

Добар совет! Препорачуваме употреба на центрифугални пумпи како потопни пумпи. Тие се многу поефикасни кога работат во споредба со вибраторните, а што е важно за структурите кои се разгледуваат, тие се повнимателни со околниот дизајн на бунарот.

• Ц - вентил за проверка;
• D - флексибилно црево;
• Е-електричен кабел со систем против замрзнување и влага;
• F-кабел; предложената шема го прави неопходно да се користи овој безбедносен елемент, иако може да има неколку опции за решавање на овој проблем;
• Г-цевковод, мора да се постави под нивото на замрзнување на почвата;
• H - elektrokor - систем на електрична заштита за замрзнување (за детали видете ја шемата подолу);
• I - флексибилна спојка;
• J - заштитно куќиште, препорачано е изопрофлекс;
• К-ровови на длабочина на шемата 1,8 m;

• L - единица за автоматска контрола и мониторинг;
• М-мрежа на 220/50.

Неколку помошни кола

Кога станува збор за такви системи како бунарски води, невозможно е да се избегне наведување на некои многу важни јазли:

• Прво, електричниот систем за греење на гасоводот е многу корисен, кој се состои од следниве елементи:

• A - заштитна обвивка;
• Б - монтажна жица;

• C - топлинска изолација;
• D-греење секција;
• Е-самиот загреан гасовод.

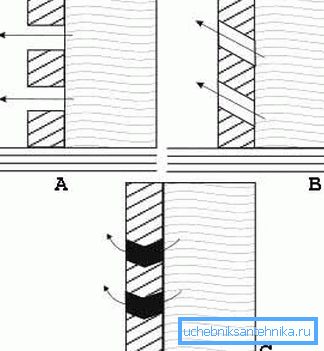

• Второ, за да се заштитат од акумулација на влага по страничните ѕидови на бунарот, корисно е да се организираат влошки од елементи од цементен филтер што прават три вида:

• А - прави линии (стрелките укажуваат на насоката на пенетрација на влага во внатрешноста на бунарот);

• Б - дијагонален, забележи го зголемувањето на насоката на внатрешната празнина на бунарот, што е фундаментално важно;
• C - конусна.

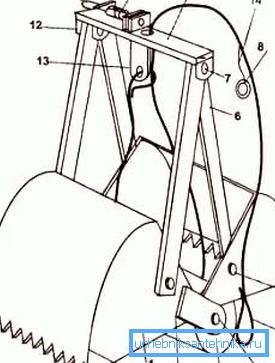

• Трето, различни методи и средства може да се користат за чистење на внатрешната шуплина на бунарот. На крајот, секогаш постои скрепер, вар и скала, но за големи дела, кофа креирана според следнава шема е многу корисна;

• 1 - пар кофи;
• 2 - ролери за намотување на кабелот;
• 3 - прст на ролери;
• 4 - кабел;
• 5 и 7 - М8 завртки, како што се 6 во цртежот;
• 6 - удар, во дизајнот на нивните 4 парчиња;

• 8 - прстен за фиксирање на положбата на кофата;
• 9 - напречни;
• 10 - пролетна компресија;
• 11 - заклучување на прачка;
• 12 - око;
• 13 - полурушин;
• 14 - тенок кабел.

• Четврто, таканаречениот Абисинец може да биде поедноставна верзија на бунарот, која наликува на бунар и, поради својата "нескротливост", често е изградена веднаш во подрумот на куќата. Цртежите на абисинското добро се многу едноставни:

• А - обратен вентил, без кој не може да се направи ниту еден добро;

• Б - цедилка заварена на цевката;
• C - вртење конус - ова не е во состојба да го реши проблемот со вода во големи длабочини на водоносни слоеви, но со површна вода (до 4 метри) совршено се справува).

Заклучоци

Упатствата за создавање на водоводна бунар и типот на цртежот се силно зависни од целта на оваа конструкција. Се разбира, на различни начини може да се најдат многу заеднички карактеристики. Но, постојат значајни разлики, првенствено во организацијата на дното.

За да не се збунети во можните решенија, не заборавајте да го гледате дополнителното видео во овој напис, кое ќе ви помогне да го систематизирате целото знаење.
