Цртеж на кран: видовите и дизајнерските карактеристики на

10-06-2018
Водоснабдување

Во оваа статија ќе го разгледаме цртежот на хидрауличен кран, а исто така ќе ви кажам што претставува сеприсутниот затворачки вентил кој се користи при изградбата на разни цевководи.

Покрај тоа, ќе се утврди како се врши означувањето на кран во цртежот, така што овие симболи ги разбираат водопроводчиците кои се ангажирани во опремувањето на градежен објект со санитарна опрема.

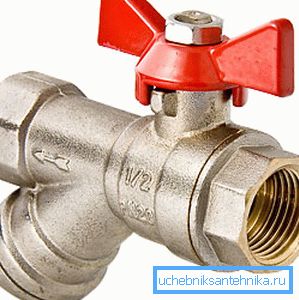

Сликовен топчест вентил со вграден филтер

Но, прво, да разговараме за главните видови кранови што се користат и нивните структурни карактеристики.

Главни сорти

Ознака на топката вентил во цртеж, што укажува на насоката на проток

Во моментов, при опремување на станбени згради со застанливи вентили се користат следните модификации на цевководни вентили:

  • модификации со еден вентил, дизајниран да снабдува само ладна или само топла вода;
  • миксери со два вентили;
  • мешалки за еднократна употреба;
  • модификации опремени со термостат;
  • бесконтактни кранови.

Погледнете ги наведените категории на уреди подетално.

Единечни вентили

Монтажа на топката вентил со еден вентил

Дизајнот на кран со еден вентил подразбира присуство на еден замаец. Затоа, употребата на уредот овозможува контрола на главата на протокот, но не и на температурата.

Ваквите помагала најдоа најголема примена при уредување на кујни во земјата и бањи каде што не е обезбедена можност за снабдување со топла вода. Овој тип стоп вентили се состои од метал (нерѓосувачки челик, месинг, бакар, силумин, итн.) Тело, кое ја затвора вентилната кутија со гумена заптивка или со керамичка порта.

Бојата е прицврстена на телото со помош на навој приврзок. Сепак, постојат модели во кои телото и бедрото се една целина. Јадрото на механизмот за заклучување е прицврстено во куќиштето и фиксирано во него со помош на цевки и гумени заптивки.

Пример за тоа како монтажниот цртеж на пневматски кран се разликува од конвенционалното коло за мешање.

Во согласност со типот на механизам за заклучување, вентилите со еден вентил се поделени во следниве модификации:

  • Полу-револвинг кранови составени од две комбинирани керамички плочи. За време на работата, прачката ротира и ја ротира горната плоча, која се движи во однос на фиксираната дното. Кога плочите се подредени, снабдувањето со вода е суспендирано, а кога меѓу плочите се отвора јазот, водата поминува слободно.
  • Модификацијата на црвениот тип функционира поради ротационо движење. Еден од краевите на кутијата-оска кутија е опремен со заптивка направена од густа гума. Кога шипката се ротира, гумениот заптивка се притиска врз "седлото" и го отсекува снабдувањето со вода. Спротивно на тоа, кога заптивката се крева поради спротивната ротација на шипката, снабдувањето со вода продолжува.

Мешалки со два вентили

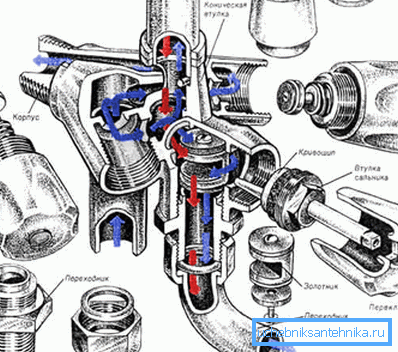

Уредот е традиционален миксер во делот

Миксери со две одделно лоцирани замаечи се уреди кои ви дозволуваат истовремено да го прилагодувате притисокот и температурата на водоснабдувањето. Студената и топла вода се доставува до уредот. Затоа, како водовод опрема е најдобрата опција за двете бањи и кујни.

Дизајнот на мешалката со две вентили ги вклучува следните елементи:

  • две одделни вентили, од кои секоја ротира акции на посебен кертриџ;
  • касети за контрола на снабдувањето со топла и ладна вода;
  • бедро за отстранување на вода;
  • аератор, кој се наоѓа на спојницата, наменета за груб проток за чистење и за спречување на формирање на прскања;
  • прекинувач (gander) менување на правецот на проток од бликам кон наводната конзерва.

Важно: При изборот на мешалка со два вентили, проверете дали неговото тело е изработено од нерѓосувачки челик или од месинг. Модификации направени од црни метали или силумини, и покрај фактот дека нивната цена е ниска, брзо пропаднат.

Мешалки за еднократна употреба

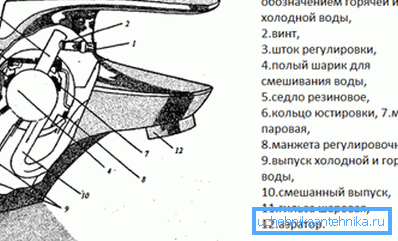

Цртеж на топката вентил во делот со детален список на структурни елементи

Постои широк спектар на топчести вентили на пазарот, но сега станува збор за единечна лост верзија дизајнирана за домашна употреба.

Опрема за водовод со елемент за заклучување на топчести елементи се состои од следните делови:

  • куќиште со прицврстувачи за приклучување на црева и монтажна плоча;
  • лост за контрола на снабдувањето со вода;
  • топка кертриџ;
  • пломби за запечатување;
  • посебно бескорисно или бескорисно, во комбинација со телото;
  • аератор.

Карактеристична разлика на таквите мешалки од други уреди за заклучување е присуството на сферичен кертриџ во форма на шуплива топка со три дупки.

За работа на таков кертриџ се користи специјално гумено седиште. Касетата со топка со лост е фиксирана во куќиштето со помош на манжетната и задржувачкиот прстен.

Работата на уредот се изведува со подигнување на рачката. Откако ќе се подигне рачката, се снабдува или се меша вода.

Важно: Кога купувате мешалка за топче, осигурајте се дека металот од телото не е помал од 0,2 cm. Се разбира, материјалот за телото треба да биде нерѓосувачки челик или месинг. Покрај тоа, пред да го купите, треба да се обидете со мазност на рачката, ако потегот е променлив, купувањето на таков уред мора да се напушти.

Мешачите на уредот со термостат

Дијаграм на стандардна славина со термостат кој ги покажува големини

Инструкциите за употреба на ваков кран се карактеризираат со едноставност и удобност. Факт е дека доволно е да ја прилагодите температурата на водата еднаш и потоа, можете само да ја прилагодите главата на протокот.

Оваа функција е обезбедена со присуство на термостат - посебен уред кој реагира на температурни промени и ги одржува овие индикатори на едно ниво. Со исклучок на термостатот, уредот на таквите уреди не е многу различен од комплетот на конвенционални миксери. (Видете исто така статија Како да инсталирате тапа на мијалникот: карактеристики.)

Термостатските вентили се состојат од следниве елементи:

  • челик или месинг тело;
  • замаец или рачка за прилагодување;
  • керамички кертриџи;
  • дополнителна опрема за туш модели.

Важно: Уредите опремени со термостат, оваа високотехнолошка опрема, а со тоа и продажба на нив треба да бидат покриени со гаранцијата на продавачот или фабриката на производителот.

Заклучок

Сега кога знаете што е составен цртеж на водоводната опрема, можете да одредите од кои делови од тапа се составува и кои делови можат да бидат одговорни за одредени грешки. Така, присуството на шемата за опрема овозможува негово одржување и поправка со рака.

Дали има некои прашања кои бараат сеопфатни објаснувања? Повеќе корисни информации може да се најдат со гледање на видеото во оваа статија.
