Центрифугална пумпа за бунар: помош при изборот и

Како се потопува центрифугални пумпи за бунари? Кои се карактеристиките на изборот на таков уред? Дали има разумни алтернативи? Треба ли да се земат предвид некои од неговите карактеристики при работа со пумпа? Да се ​​обидеме да одговориме на овие прашања.

Што е тоа

Да почнеме со малку екскурзија во механиката на џунглата.

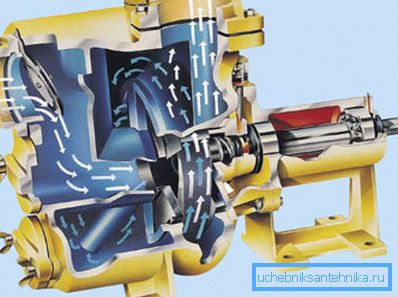

Наједноставната, издржлива и ефикасна пумпна шема која може да се користи за подигнување и транспорт на релативно чиста вода е центрифугално коло во кохлеата - телото, и всушност силно личи на школка од мекотел.

Како работи таков уред?

• Колото е управувано од електричен мотор. Во овој случај, ножевите фрлаат вода на периферијата на кохлеата, создавајќи над притисок на ѕидовите. Неопходно е да се отвори премин на вода - и тоа ќе излезе од трупот.

Интересно, поради хидродинамичните карактеристики, најголем притисок се создава кога излезната млазница е насочена тангентно кон телото во насока на вртење на работното коло.

• На подрачјето на оската на работното коло, напротив, ќе се создаде вакуум. За континуирано работење на пумпата, доволно е да се организира снабдувањето со вода по оската на ротација.

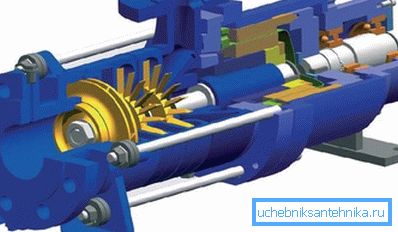

Полжавот има една штетна карактеристика. Капацитетот на пумпата и притисокот на излезот е поголем, толку е помал јазот помеѓу работното коло и куќиштето. Всушност, со голем јаз, дел од водата брка во круг во внатрешноста на трупот.

Овој имот е Ахиловата пета на таканаречената вихристична пумпа, чија шема е само исцрпно опишана. Применливо е само и исклучиво за транспорт на чиста (не повеќе од 30 грама нечистотии на кубен метар) вода.

Зошто?

1. Со минимален јаз меѓу коло и куќиште, мерено во делови од милиметар, финиот песок и абразивните нечистотии делуваат како шкурка. За само неколку недели работа, кохлеата се испушта во состојба на целосна неможност.
2. Бидејќи јазот се зголемува, притисокот значително се намалува на излезот.

Меѓутоа, центрифугалните пумпи обично покажуваат многу повеќе демократски карактеристики: дозволената големина на цврсти честички е до 2 милиметри, количината на нечистотии е до 150 g / m3. Поради што?

Главниот проблем на вителните пумпи е едноставно и елегантно решен во центрифугални конструкции.

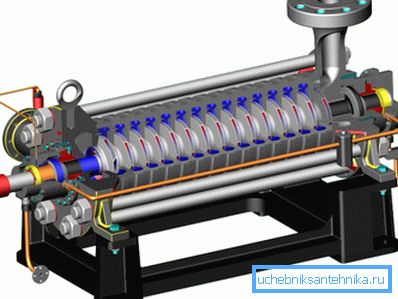

Колото (или, како што е правилно наречено, работното коло) е одвоено од куќиштето неколку милиметри. Поради значителниот јаз кој е суспендиран низ полжавот, без да предизвика оштетување на уредот. Падот на притисокот и перформансите се компензира со присуство на неколку фази, од кои секоја се состои од работно коло и дифузор.

Корисно: секоја фаза од пумпата го зголемува притисокот на своето производство за 5-10 метри. Во овој случај, комплексноста на дизајнот е минимална: сите работни кола се ротираат со еден електричен мотор.

Помош при изборот

Како и со какви знаци да се избере пумпа за центрифугални бунари?

Рачен притисок

Ова е името на максималната висина на која уредот е способен за подигнување на водена колона во отсуство на чешма. Како да се утврди која вредност треба да биде ориентирана?

Инструкциите за пресметување на потребниот притисок се многу едноставни.

1. Растојанието од длабочината на пумпата до површината се зема како основна вредност. Забелешка: не од огледалната вода, тоа е од пумпата. Со оглед на динамичките промени во нивото на водата, тој тоне на значителна длабочина.
2. Добиената вредност се додава на 30 метри. Зошто толку многу?

Прекумерниот притисок ќе ја подигне водата на вториот или третиот кат на приватна куќа; Покрај тоа, тоа ќе обезбеди нормално функционирање на водоводната опрема. Стоп вентили и славини, знаете, работат исклучително лошо во отсуство на над-притисок во цевките.

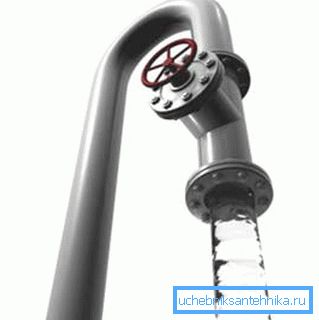

1. Дополнителните 10% се додаваат во резултатот за загубени сметки. Цевки (особено челични, кои служат неколку години и стануваат груби внатре) имаат значајна хидраулична отпорност. Притисокот е изгубен на врти на системот за водоснабдување, на вентили, миксери и флексибилни облоги.

Дозволете ни, како пример, да го пресметаме притисокот на кој треба да се движите при изборот на пумпа нурнати во бунар до длабочина од десет метри.

• Основната вредност е иста 10 метри за површината.
• Ние додаваме 30 метри потребни за нормална работа на санитарната опрема и подигање на вода на горните катови. 10 + 30 = 40.
• Дополнителните 10% за загубени загуби ќе ја зголемат пресметаната вредност на главата до 40x1.1 = 44 метри.
• Заокружете ја добиената вредност на голем начин. Очигледно, треба да бараме центрифугална пумпа која обезбедува притисок од 50 метри.

Дали ми е потребна дополнителна глава? Не

Постојат неколку причини.

1. Колку е поголема наведената глава, толку е поголема цената на пумпата. Постои сосема објективна причина за ова: дизајнот станува посложена, се додаваат дополнителни чекори.
2. Поголем притисок значи енергетски отпад. Забележете, не е оправдано.

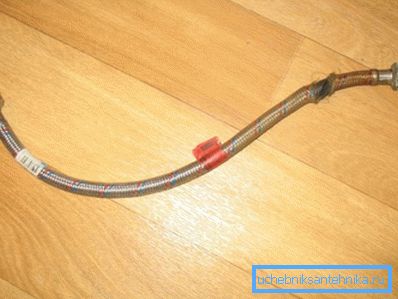

3. Конечно, вишокот на притисок во снабдувањето со вода е опасен за водоводната опрема. Прво на сите - за пластични влезните вентили во тоалетни чинии и флексибилни врски со миксери.

Перформанси

Идеално, тоа треба да биде поголемо од протокот (прилив на вода во бунарот од водоносни слоеви), но помалку од врвното празнење.

Патем: во присуство на голем тампон капацитет, последната ставка може да се занемари.

Како да се утврди протокот на бунарот и протокот на вода?

За да се утврди колку вода влегува во бунарот по единица време, доволно е да се испразни до фиксно ниво и да се измери времето што е потребно за ретровизорот да се врати на претходната ознака. Следно - едноставна аритметика.

Да претпоставиме дека во бунар со дијаметар од 1,6 метри (стандардна големина на армирано-бетонски прстени), пумпавме вода на 2 метри од оригиналната ознака. На претходното ниво, таа се врати во точно 1 час.

Ајде да се обидеме да ја пресметаме протокот во литри во минута.

1. Волуменот на вода колона со дијаметар од 1,6 и висина од 2 метри е еднаков на 3,1415x (0,8) ^ 2x2 = 4.02112 m3, или приближно 4000 литри.
2. Секоја минута 4000/60 = 67 литри вода пристигнува во бунарот.

Како да се процени потребата на семејството за вода?

За да не страдаме од обиди да ги измериме, даваме статистички податоци. За семејство од 3-4 луѓе треба да смета на 40-50 литри во минута. Со зголемување на бројот на членови на семејството, трошоците за вода се зголемуваат пропорционално; потребата за наводнување на површината дополнително ги удвојува.

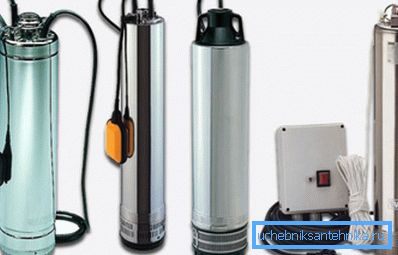

Димензии и производител

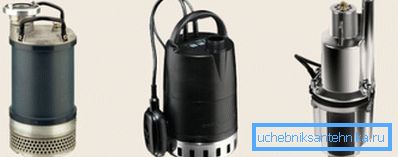

Ако потопната пумпа за бунарот е ограничена со дијаметарот на куќиштето, тогаш во случај на бунар во однос на димензиите, постои целосна слобода. Колку е поголем дијаметарот, толку е поевтин уредот со исти карактеристики: со зголемување на дијаметарот на моторот и работните тркала, можно е да се обезбедат перформанси и вртежен момент со многу помалку ресурси. Особено, поедноставувањето на моторот е поедноставено и бројот на работни кола се намалува.

Кој производител треба да избере?

Постојат само два важни фактори:

1. Цена на. Ако, во случај на пумпа за пукнатини, штедењето може да биде странично, бидејќи подигањето на неуспешен уред не е тривијална задача, тогаш е сосема прифатливо да не се бркаат брендови.
2. Локација на сервисни центри. Ако сервисот овластен од производите на Vodomet е близу вас, а услугата Grundfos е во соседниот град, изборот е очигледен.

Совет: пливачкиот прекинувач е многу корисно дополнување. Тоа ќе го запре моторот при критичен пад на нивото на водата во бунарот.

Алтернативи

Дали центрифугалната пумпа секогаш е најдобар избор за бунар? Одговорот е двосмислена.

Од една страна, центрифугалната шема ги комбинира одличните перформанси со скромен и одличен ресурс. Од друга страна, алтернативните решенија имаат доста материјални предности.

Дијафрагма пумпа

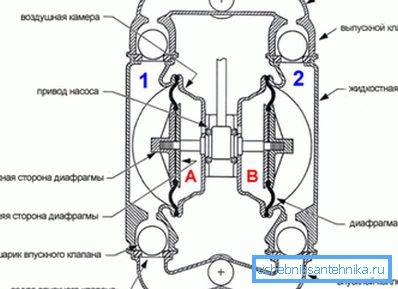

Тоа е дизајн на соленоид со една или две дијафрагми и вентили. Неколку пати во секунда, моќта се снабдува на електромагнетниот систем, а мембраната прикачена на неговото јадро ја турка водата од работната комора во доводната цевка. Возвратниот удар на јадрото е обезбеден со пролет или со дополнително електрично коло.

Главната вредност на мембранската шема - маргиналната евтина цена, која директно следи од едноставноста на дизајнот.

Во бунари, дијафрагмата пумпи се доста ниски по популарност поради две карактеристики:

1. Вибрациите генерирани од страна на соленоид е деструктивна на ѕидовите на бунарот. Тоа во голема мера го забрзува замачкување на багажникот.
2. Бидејќи мембраните се деформирани за време на работата на уредот, нејзиниот животен век е ограничен на една до две години. Заменувањето на мембраните е прилично едноставна операција, но подигнувањето на пумпата не е многу.

Сепак, употребата во бунарот, очигледно, овозможува да се занемарат и недостатоците на колото.

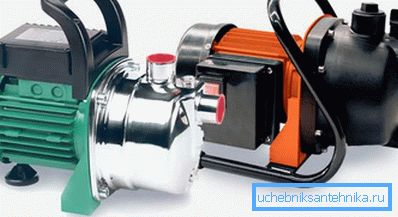

Површинска пумпа

Како што подразбира името, овој уред е монтиран на површина; цврсто црево или цевка е спуштено за да се подигне водата во бунарот.

Што дава таков аранжман?

• Проблеми со хидроизолација на моторот се целосно елиминирани. Водата едноставно не контактира со него: електричниот мотор и полжавот се распоредени во вселената, само нивното поврзување ги поврзува.
• Поправка и одржување се многу поедноставени, бидејќи тие не бараат опрема за подигнување.
• Недостатокот на притисок поради доволно голем јаз меѓу работното коло и телото на кохлеата може да се надомести со едноставно зголемување на линеарните димензии, кои во овој случај се практично неограничени.

Недостатоци на локацијата на пумпната станица над нивото на водата е дека длабочината на која оваа вода може да се зголеми е ограничена на седум до осум метри. Со поголем диференцијален мотор само во празен одмор.

Сепак: за мали пумпи често се користи љубопитна модификација. Тие се инсталирани на рамката, прикачени на островот што плови во бунарот. Пловењето е обезбедено со густа пена; големината на островот, речиси еднаква на површината на огледалото на водата, не дозволува структурата да се преврти.

Карактеристики на работењето

На што треба да обрнам внимание, со поврзување на центрифугалната пумпа со системот за снабдување со вода со свои раце?

• Најдобрите кабли се изработени од нерѓосувачки челик. Тие имаат цврстина на истегнување до еден тон; повеќе од тоа: оваа сила не се намалува со време поради корозија.
• Пумпата паѓа и се крева строго за кабелот. Кабелот за напојување и цевката за притисок или цревото се избрани на јажето со пластични клипови.

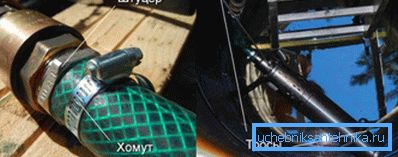

• Веднаш по излезот се става обратен вентил. Инаку, водата од системот за снабдување со вода по исклучувањето ќе се спои во бунарот.

• Ако пумпата се користи не само за наводнување, туку и за снабдување со вода дома, хидроакумулаторот и сензорот за притисок се вклучени во цевките. Во овој случај, моќта ќе се достави до моторот само кога притисокот во системот паѓа на критична вредност.

План Б: Резервоар за складирање може да биде вклучен во системот за водоснабдување. Таа е инсталирана на врвот на системот за водоснабдување и е завршена со наједноставниот сензор за ниво на плови.

Заклучок

Ако некои точки не беа јасни за читателот, тој може да ги најде одговорите со гледање на видео во овој напис. Успеси!
