Трипосовен вентил за манометар: намена, опции, инсталација и
Зошто ми е потребен 3-насочен вентил за манометар? Дали секогаш треба да се инсталира? Во кои верзии произведуваат овие уреди? Кои дефекти се типични за нив? Како да се запечатат врските со навој при инсталирање на кран? Да се обидеме да одговориме на овие прашања.

Цели

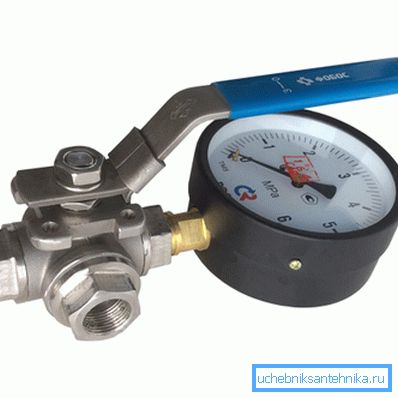

Прво, дознајте зошто воопшто е потребен три-начин манометриски кран.
Неговата инсталација ги има следните цели:
- Тоа ви овозможува да калибрирате мерни инструменти со поврзување на тест манометар..
Да се разјаснат: се разбира, во овој случај, чешмата не смее да има дренажна цевка, туку полноправна цевка со нишка или прирабница за приклучување на вториот уред.

- 3-насочен вентил за манометарот на излезот овозможува не само да го исклучите уредот од линијата, туку и да го ослободите притисокот пред него. Се верува дека ова значително ја намалува веројатноста за неуспех (стрели кои лежат).
- Конечно, тоа ви овозможува да го исчистите излезот на манометарот - ресетирајте го со тоа одредена количина на работен медиум. За време на прочистување, сите акумулирани нечистотии се отстранети од излезот, што може да влијае на точноста на мерењето на притисокот.
Дали е можно да се справи со конвенционален вентил за приклучување? Во индустриски услови, каде што е потребна контрола на постојан притисок за усогласување со технологијата на производство, во транспорт и на гасоводи - бр. Неправилното читање може да чини премногу.
Во системот за греење на приватна куќа или во лифтот единица на стан манометар, тоа е обично поврзан со обичен контролен вентил. Всушност, во лифтовите манометарот често се поставува само при преземањето на контролните вредности: се додека има слободен пристап до техничките подлоги, проблемот со кражбата на опремата останува релевантен.
Опции за извршување
Како може да се изгради трихосен вентил за мерач од 1: 2 инч? Даваме неколку описи на најчестите дизајни.
Плотна тензија
Плотниот триголен вентил со затворање на затегнатост 11b18bk е достапен во следните конфигурации:
- Две цевки (DN 15) или метрички (M20x1.5) навои и дренажна дупка.

- Една цевка и еден метрички навој плус дренажна дупка.
- Истото, но со рачката (лост или пеперутка).

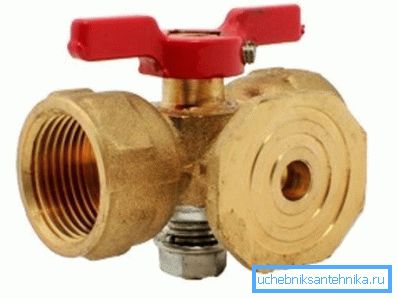

- Две теми (DN 15, M20x1.5 или нивна комбинација) и прирабница за приклучување на тест манометар.
Вентилот е многу едноставен во дизајнот, но има неколку значајни недостатоци:
- Доста голем напор (типичен, сепак, за сите вентили за плута).
- Постојаниот ризик од кинење на ланецот при затегнување на навртката. Месинг е прилично мек метал, и премногу напор не е потребен тука.
Принципот на работа на триполниот вентил за манометар е едноставен и јасен: исклучувањето на T-форма во ротирачката цевка, кога е вртено, се комбинира со еден или два чешла.
Според тоа, следните конфигурации се достапни на различни позиции:
- Излезот е приклучен, манометарот на притисокот е поврзан со атмосферата преку дренажа или прирабница.
- Притисокот се применува на обратниот вентил со затворена цевка или прирабница.
- Чепката работи на ресетирање кога мерачот е исклучен.
Шарове со дренажа

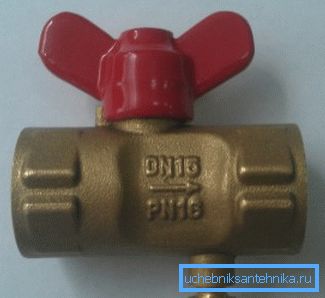

Како примерок, размислуваме за трите патни вентили за 11B27p манометар. Интересно е во спроведувањето на дренажата. Во суштина, имаме обичен спојувачки вентил со издолжено тело и дренажна дупка на едната страна од стоп топката.

Ние ги даваме карактеристиките на производот.
Параметар | Значење |
Максимален работен притисок | 16 атмосфери |
Максимална работна температура | За вода - 140С, за пареа - 225С |
Материјал на телото и топка | Месинг |
Материјал за заптивки за стеблото и седиштето | Тефлонски |
Одводнување | Дупка во куќиштето со завртка-приклучок |
Големопродажна цена | 180 рубли |
Ве молиме запомнете: во таква имплементација, три-насочен вентил за манометар е прилично незгодно во топла вода и греење. Отшрафете ја завртката за одводнување со вашата врела вода со врела вода.
Шаровски со муфтовата гранка

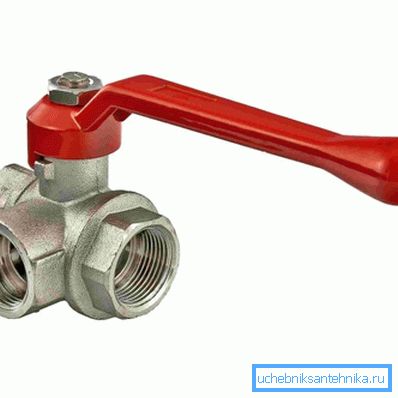

Обичен трипатен вентил за спојување, исто така, може да се користи како вентил на манометар. Пример за таков производ е Valtec VT361N.

Материјалот на телото и топчето на производот е хромирана месинг; фоки се направени од тефлон. Максималната работна температура на околината е +150 степени. Интересно е прогласената издржливост на производителот на производителот - најмалку 20.000 циклуси.
Инсталација
Како да ги запечатите конецните врски на вентилите и манометарките кога ги инсталирате со рака?
Наставата, воопшто, е сосема стандардна:

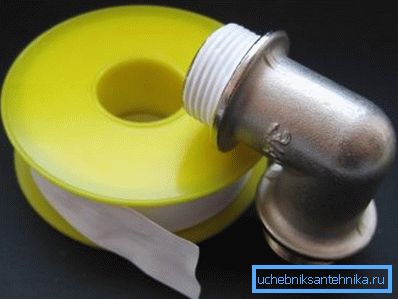

- На гасните мрежи се користеше лента FUM. Нивите се извртени со рака или со алатка, но со минимален напор.

Обрни внимание: лентата FUM совршено ја затвора цевката, но протекува дури и со минималниот обратен тек.
- За топла и ладна вода подобро е да се користи полимерна запечатувачка нишка (TangitUnilok и аналози). Во отсуство, добар резултат го обезбедува санитарно ленено, потопено во која било боја за брзо сушење, масло за заптивање или ленено масло.
Услуга
Списокот на грешки на крановите кои можат да се санираат самостојно е повеќе од мал.
- Протекување кога вентилот на плута е затворен значи недоволен притисок или остатоци што паднале под плута. Расклопите го вентилот, избришете го приклучокот и седиштето и повторно да го соберете. Оревцата на држачот треба да се затегнат само ако протокот на протокот по чистењето продолжува.

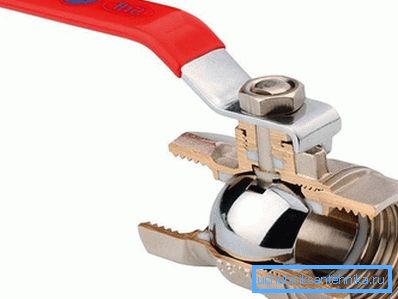

- Протекување на шипката на топчестиот вентил укажува на развој на заптивка. Ако вентилот има прицврстувачка навртка, може да се затегне еден до два вата.

Ако печатот е притиснат со рачката и мијалникот поставен под него - со затворениот вентил, извадете ги и ставете неколку кривини на ФУМ лентата над печат.
Заклучок
Ќе го разгледаме нашето запознавање со релативно егзотичен тип вентили и фитинзи. Видеото во оваа статија традиционално ќе му понуди на читателот дополнителни тематски информации. Успеси!
