Трипонски вентил во системите за греење и системи за подно

Во оваа статија ќе ги разгледаме карактеристиките на вентилите. Особено, нивниот принцип на работа: на пример, три-насочен вентил има посебни карактеристики, според кој функционира. Покрај тоа, ќе разговараме за структурните и оперативните карактеристики на овие уреди и за тоа каде и како може да се применат.

Темата на статијата е од особен интерес, бидејќи уредот на средни и големи системи за греење со должина е поврзан со таков недостаток како нееднаква дистрибуција на топлина. Причината за овој проблем е тоа што течноста за ладење постепено се лади додека минува низ гасоводот, и затоа неговата температура ќе биде повисока во близина на грејната единица отколку во најдалечната точка на цевководот.

Решението за овој проблем е да се изградат системи кои користат тригодишен кран.

Карактеристики на апликацијата

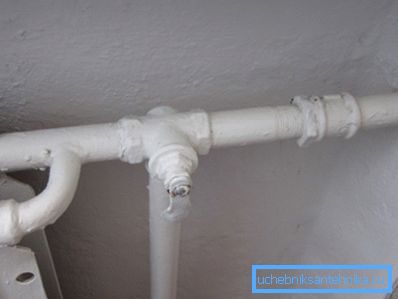

Како што веќе рековме, назначувањето на трипосовен вентил во најголем дел се протега на изградба на средни и долги насади за греење, како и за топол кат со средна и голема површина ).

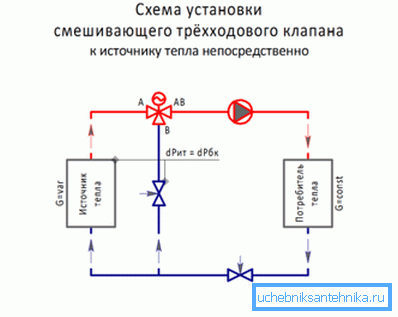

Овој тип на вентили едноставно не го регулира притисокот на водата, туку ви овозможува веднаш да ги прилагодите студените и топли текови. Како резултат на правилна инсталација и правилно функционирање на уредот, станува возможно да се постигне поефикасно прераспределба на течноста за ладење во затворен систем.

Важно: Во согласност со барањата на ГОСТ 21345-2005, застанувачките вентили од овој тип, покрај градежните системи за греење, може да се користат за вградување на цевководи со мал дијаметар за понатамошен транспорт на гасовити, како и корозивни и неутрални течни медиуми.

Карактеристики на конструкцијата

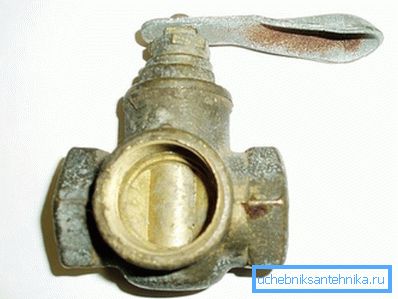

Структурно, трите патни вентили се мета со механизам за заклучување или регулација.

Дизајнот на уредот вклучува елементи како што се:

• тело, кој може да се направи од месинг, нерѓосувачки челик, леано железо, итн;
• бленда оваа или онаа конфигурација со преку отворите
• млазници.

Работата на уредот се изведува со вртење околу својата оска на замаецот прицврстен на стеблото на портата. Рачката за прилагодување може да се ротира 90 или 180 степени за да се отвори една или повеќе дупки.

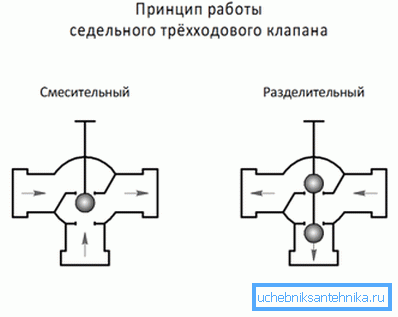

Екстремните положби на замаецот се дизајнирани да дозволат течноста да помине низ еден или на друг. Ако замаецот е свртен кон неутрална положба, водата поминува низ две дупки одеднаш и уредот функционира како миксер.

Важно: Индустриските модификации на триполниот вентил, наменет за уредот на цевководот преку кој се врши транспортот на запаливи или експлозивни атмосфери, имаат посебни ограничувачи на екстремната положба на замаецот. Модификациите на опремата за заклучување наменети за употреба во системите за домаќинство не смеат да имаат такви ограничувачи.

Класификација на вентили од три начин

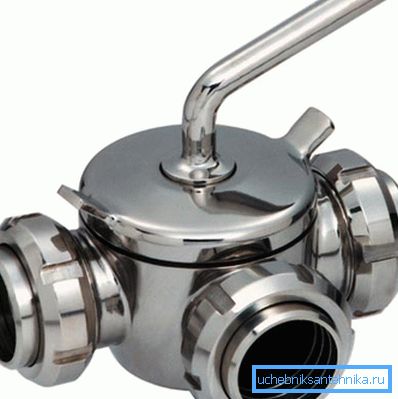

Трипонскиот вентил или неговите поголеми индустриски колеги, чија цена е повисока, е поделена на неколку категории врз основа на следните одлики:

• Во согласност со обликот на завртката, конусните, топчестите и цилиндричните модификации се разликуваат;
• Во согласност со типот на протокот низ дел, се разликуваат дизајни со целосна цевка или куќиште за тестирање и празнење.

Модификациите преку патот се опремени со две цевки за поврзување со цевководот.

Уредите за испитување и ослободување тип, пред се, се наменети за инсталација во различни единици и капацитети. За олеснување на инсталацијата и последователната работа, комплетот на уредот ја вклучува цевката за активирање и поврзување.

• Во согласност со конфигурацијата на ротациониот елемент L-облик, T-облик и S-облик чешми се разликуваат.

• Во согласност со методот на инсталација на механизмот за завртки, се разликуваат модификации на тензија, жлезда и плута. Во кранови со тензија, затворачот, кога е затворен, е непосредно до телото директно со орев. Во исто време, плутавата на кутијата за полнење е во непосредна близина на телото со капакот на садот и заптивката за пакување.

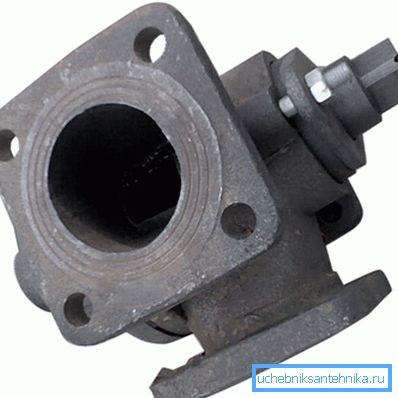

• Индустриски три крака кранови се поделени на уреди со загреан случај или со случај без греење.
• Во согласност со типот на уредот за поврзување, се разликуваат модификациите на прирабницата, спојката, tsapkovy, choke-butt, заварување.

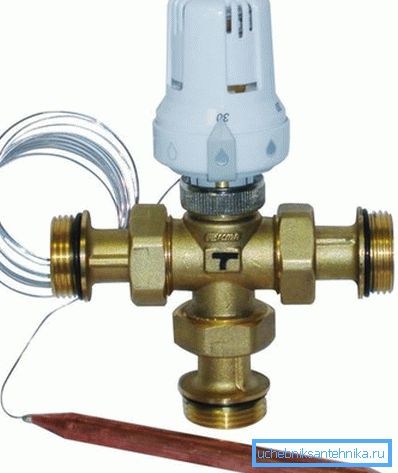

• Во зависност од видот на контролата постојат различни верзии со рачни и механизирани, пневматски, хидраулични и електрични погони.

Без оглед на тоа што припаѓаат на една или друга категорија, сите трикратни кранови се карактеризираат со отсуство на застојани зони, издржливост, зголемена затегнатост на заклучувачкиот елемент, мал степен на хидрауличен отпор и едноставност на дизајнот.

Но, во исто време, таквите уреди имаат некои недостатоци, меѓу кои и висок вртежен момент, зголемена веројатност за заглавување на вртење на делови како резултат на држење во процесот на долгорочна работа.

Барања за инсталација и работа

• Трипонските вентили можат да се инсталираат хоризонтално или вертикално.
• При изведување на монтажните работи со свои раце, мора да бидете сигурни дека насоката на протокот на транспортираниот медиум се совпаѓа со стрелката што ја покажува насоката на телото на уредот.
• Локацијата за инсталација на кран мора да биде избрана на таков начин што за време на последователното работење и одржување, нема да има проблеми со пристап до вентилот или друга регулаторна опрема.
• Во случај на инсталација со употреба на опрема за заварување, мора да се внимава да се заштити внатрешната празнина на славините од паѓање во заварената скала и решетки. Повторно, неопходно е да се спречи случајот да се загрее, цевките од цевките кои се приклучуваат на цевководот над + 100 ° C
• Инсталирањето и понатамошното функционирање на тросовен кран треба да се изведуваат во согласност со барањата дадени во придружната документација изготвена од производителот.
• Употребата на вентили бара употреба на редовно одржување за да се спречи затворањето на вентилот.

Заклучок

Сега имаме генерална идеја за тоа што е нормален или специјализиран три-насочен хидрауличен кран. Уште имате прашања во врска со изборот на вистинската опрема?

Можете да ја поедноставите задачата гледајќи го видеото во оваа статија.
