Серво-управувано топчести вентили - карактеристики и намена

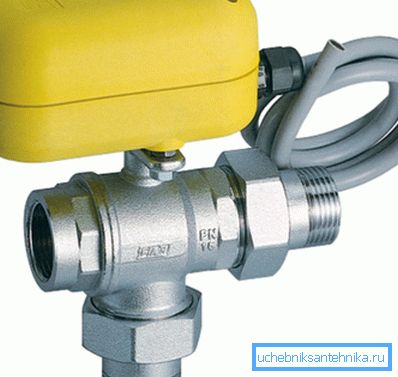

Топчести вентили долго време се етаблирале како сигурни вентили за исклучување. Неодамна, поради употребата на серво дискови и други типови далечински управувачи, функционалноста на овие уреди е значително проширена. На пример, три-насочен вентил со серво нашол широка примена во различни автоматски системи за контрола на протокот на течност и гас.

Во оваа статија ќе разгледаме поблиску што се овие уреди и за кои цели тие се користат.

Карактеристики на дигалки со погон

Општи информации

Значи, како што споменавме погоре, топката вентили припаѓаат на вентили. За разлика од другите видови на вентили, тие се дизајнирани исклучиво за целосно блокирање на протокот на течности или гасови (видете го и написот за вентил за компресија на топката вентил - карактеристики и намена).

Овие уреди се нарекуваат топка бидејќи нивниот заклучувачки механизам има облик на топка преку која поминува дупка. Кога топката се ротира за 90 степени, односно. нејзината локација нормална на оската на гасоводот, протокот е блокиран.

Уредот за запечатување обезбедува два прстени направени од мек материјал кој се вклопуваат со топката на топката. Поради едноставноста на механизмот, овие производи се одликува со сигурност и издржливост.

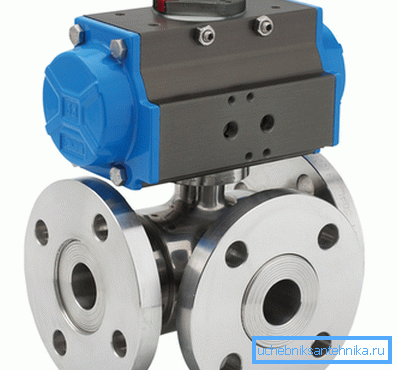

Употребата на дискови ни овозможи да ги автоматизираме работата на уредите или да ги контролираме од далечина, на пример, во индустриските цевководи се користи топчест вентил со пневматски погон за контрола на протокот на течности и гасови во потенцијално опасните индустрии. Исто така се користи кога не се препорачува употреба на електрични мотори.

Треба да се напомене дека пневматскиот хидрауличен погон на топката вентилот обезбедува голем вртежен момент со мали димензии на самиот погон, а тоа ја заработи својата популарност во производството. Сепак, за домашни цели, овие уреди не се применуваат.

Од друга страна, серво-управуваните топчести вентили пронашле широка примена во системите за заштита од домување од поплави. Покрај тоа, се користи во системите за климатизација, каде што, во зависност од температурата, автоматски го блокира или отвора протокот на течноста за ладење.

Обрни внимание! На продажба има вентили со серво погони, дизајнирани за различни напони - од 12 до 220 V. Овој параметар мора да се обрне внимание при купувањето на производот.

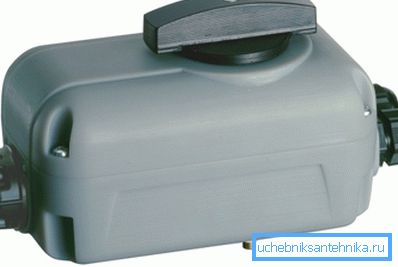

Серво уред

Серво контролата се состои од само два елементи:

• Електричен мотор;
• Редуктор, кој со пресврт од 90 степени го отвора и го затвора снабдувањето со вода.

Уредот за топчести вентили се отвора и затвора кога се менува насоката на вртење на моторот. Така, серво уредот е прилично едноставен.

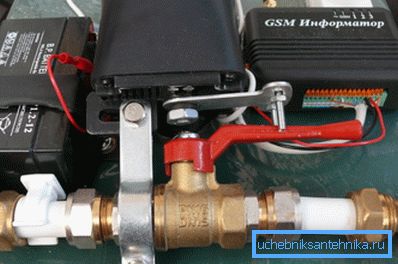

Совет! Можете сами да направите електричен погон за топчести вентили. За овие цели, моторот од задниот бришач ВАЗ-2109, кој прави револуција од само 100 степени (со земање предвид на реакцијата на држела, се испоставува само 90 степени).

Како по правило, електричниот мотор се наоѓа во херметичко куќиште, одвоено од самиот вентил со серија на заптивки. Затоа, уредот е безбеден.

Во случај на механизмот постои копче или рачка што ви овозможува да го контролирате кран со свои раце, на пример, ако електричната енергија е исклучена. Покрај тоа, електричните активатори имаат внатрешен помошен микро-преклопник кој ви овозможува да ја контролирате работата на пумпата, котелот или друга опрема поврзана со снабдувањето со вода.

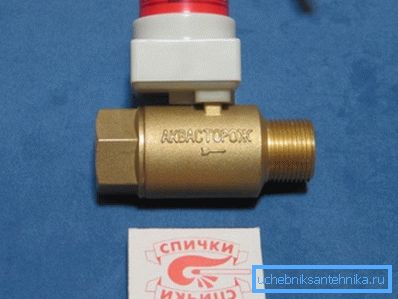

Во моментов, на пазарот има голем број на производи за кои станува збор, и од странски и домашни производители. Покрај тоа, тие не се инфериорни во однос на квалитетот, но во исто време, цената за нив е помала.

Апликација

Прво, мора да се каже дека електричниот погон само ја менува позицијата на механизмот за заклучување. Истиот уред е контролиран од термостати, термостатски тајмери ​​или други уреди кои испраќаат електрична струја до електромоторот на механизмот.

Како пример, разгледајте ја работата на уредот во системот за заштита од поплави, што може да се користи и за водоснабдување и за греење.

Значи, покрај вентилите, вклучува и:

• Сензор за истекување.
• Контролер.

Сличен систем функционира на следниов начин:

• Сензорите се наоѓаат на места каде што има најголема веројатност за акумулација на вода во случај на поплавување.. Принципот на работа на овој уред се базира на фактот дека водата затвора два контакти, поради што пулсот се испраќа до контролорот.
• Контролерот по приемот на сигналот од сензорот испраќа електрична струја до електричниот мотор.
• Електричниот погон за возврат го затвора вентилот и со тоа го блокира снабдувањето со вода. Потоа можете сами да го вклучите водоводот со притискање на копчето на куќиштето на погонот.

Според овој принцип, други системи работат со употреба на вентили со погон.

Обрни внимание! Кран со погон во системи за заштита од поплави, се воспоставува по затворачките вентили што ја блокираат водата на влезот во куќата или станот. Користењето на уредот наместо механички вентили е забрането.

Тука, можеби, сите главни карактеристики на вентили со диск.

Заклучок

Активатори за топчести вентили овозможуваат не само да ги контролираат далечински, туку и да ги користат во системите за автоматска контрола на протокот. Особено, системите за заштита на домувањето од поплави неодамна станаа многу популарни. Затоа, тие можат да се викаат ветувачки изум (видете го и написот Радијаторски вентил - сè што треба да го знаете за вентилите и контролните вентили).

Од видео во оваа статија можете да добиете некои дополнителни информации за одредената тема.
