Пумпи за снабдување со вода од бунар: да организираме

10-08-2018
Водоснабдување

Како да организирате постојано водоснабдување на селска куќа со добро извор на вода? Кои елементи треба да вклучуваат водовод? Кои се знаците за избор на потопна пумпа? Да се ​​обидеме да одговориме на овие прашања.

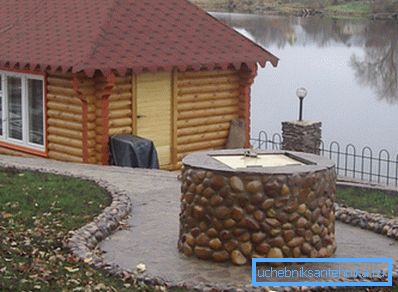

Нашата задача е да организираме постојано водоснабдување дома.

Шема

Предмети

Ајде да почнеме со листа на основни елементи кои треба да ја вклучат наједноставната шема за водоснабдување од бунар со потопна пумпа.

  • Всушност пумпа, подигнување на водата од дното на бунарот и обезбедување на вишок на притисок во системот за водоснабдување.

Да се ​​разјаснат: површинските пумпи, во принцип, исто така може да се користат за организирање на приградски водоснабдување; сепак, длабочината на која тие можат да ја подигнат водата е ограничена во најдобар случај на 7-8 метри. Причината лежи во основните закони на физиката. Апсолутниот вакуум во цевката е способен за подигнување на водата за 10 метри при атмосферски притисок; вистинската пумпа создава многу помал вакуум.

  • Проверете го вентилот на излезот од пумпата. Нема да дозволи водата што ја наполни цевката да се врати назад во бунарот.
  • Хидроакумулатор - резервоар со еластична гумена мембрана што ги одделува одделите за вода и воздух. Овој уред е способен да акумулира одредена количина на вода, истовремено создавајќи прекумерен притисок во колото. Колку е поголем волуменот на акумулаторот, толку поретко пумпата ќе се вклучи за секојдневна употреба на системот за водоснабдување.
  • Сензор за притисок и реле што ја контролира моќноста на пумпата.
Коло со хидроакумулатор и сензор за притисок.

Наместо хидроакумулатор и сензор за притисок, можете да користите резервоар за складирање со сензор за нивото на водата што е издигнат на поткровјето на куќата или на природна височина.

Капацитет ви овозможува да складирате повеќе вода; Сепак, ова решение не е без недостатоци.

  1. Типични за куќа се преклопуваат со дрвени зраци не се наменети за товар од неколку стотици килограми создадени од резервоарот.
  2. Главата во колото ќе биде ограничена со висината на резервоарот над точката на допирање на вода (обично 2,5-5 метри). Ова е доволно за да се осигура дека работат миксери со аератори и тоалетни цистерни. Всисните вентили на машините за перење, сензорите за притисок на моменталните бојлери и некои други уреди можат да работат при над-притисок од најмалку 0,3-0,6 kgf / cm2.
  3. Големото снабдување на вода со мала вода ќе значи дека водата ќе почне да стагнира. Во бунарот континуирано се ажурира поради миграцијата на подземните води; во истиот резервоар може да почне да цвета.
Коло со кумулативен капацитет.

Цевки

Оптималното решение за поставување на системот за водоснабдување од бунарот до куќата е полиетиленска цевка во компресори. Аргументи?

Те молам.

  • Полиетилен не се плаши од поместување и движење на почвата: е еластичен.
  • Еластичноста се одржува на негативни температури. Ако во цевката замрзне вода, приклучокот за мраз нема да го скрши, туку само малку да го прошири. По одмрзнувањето водовод ќе се врати во неговата оригинална големина.
  • Инсталацијата не бара никакви други алатки, освен митрарен нож. Сите делови се собрани со рака.

Правила за инсталација

Не постојат премногу правила кои треба да ги следите кога градите автономни системи за водоснабдување со свои раце.

  • И цевката меѓу куќата и бунарот, и влегувањето во бунарот мора да биде под нивото на замрзнување на почвата.

Совет: од каде што поради некоја причина ова не е можно, нафтоводот е спакуван во топлинска изолација со саморегулирачки греен кабел вметнат во него.

  • Во долниот дел од цевководот е пожелно да се обезбеди вентил за отпад за целосно одводнување. Наставата е релевантна пред се за оние куќи кои не се загреваат во текот на зимата.
  • Дупката е затворена од остатоци и изолирана за да се избегне замрзнување.

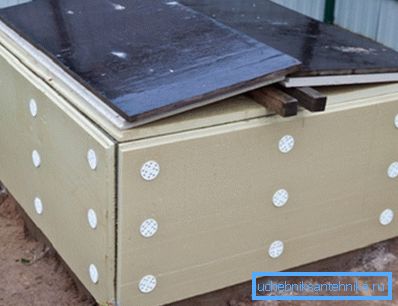

Во фото изолирани добро со капак.

Сензорот за притисок се калибрира, така што пумпата започнува со притисок од H / 10 + 1 kgf / cm2. Висината на горната точка на системот за водоснабдување во однос на сензорот во метри се зема за H. Притисокот на пумпата е 1,5-2 kgf / cm2 повеќе.

Пумпата е обесена на растојание од околу еден метар од дното на бунарот. Во овој случај, нема да цица тиња и песок.

Долниот филтер со неколку слоеви песок и урнатини е поставен на дното на бунарот. Калливиот дно е дополнително покриен со штит на одборот. За нејзина изградба е подобро да се користи гнили ариш.

Избор на пумпа

Што треба да биде потопната пумпа во бунарот за водоснабдување?

За почеток, ние ќе ги формулираме задачите со кои се соочува пумпата.

  1. Треба да бара минимално одржување и да има максимално време на ремонт.
  2. Тој ќе пренесува чиста вода со минимално количество суспендирани материи.

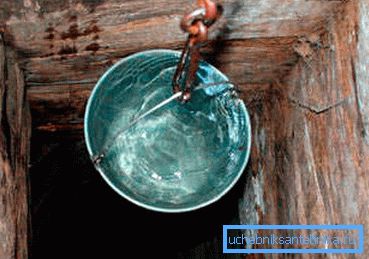

Снабдувањето со вода за пиење ќе биде логично да се организира од бунар со чиста вода.

Ние сега се свртиме кон типовите на пумпи. Има само три од нив во секторот на пазарот што нè интересира.

Мембрана (вибрации)

Во срцето на неговиот дизајн е работна комора со пар вентили, соленоид со ферромагнетско јадро со пружина и една или две еластични мембрани.

Како функционира оваа шема?

  1. Соленоидот се напојува.
  2. Индуктивноста генерира електромагнетно поле кое го движи јадрото заедно со мембрана поврзана со неа. Мембраната создава прекумерен притисок во работната комора; вишокот вода е принудена во излезот преку отворен вентил. Вториот вентил - затворен - го блокира поместувањето на водата во влезната цевка.
  3. Откако ќе се извади струја од електромагнетното поле, пролетта ќе ја врати во првобитната положба. Во овој случај, положбата на четврт-вентилите е обратна, така што водата не се зема од излезот, туку од влезната цевка.
  4. Циклусот се повторува.

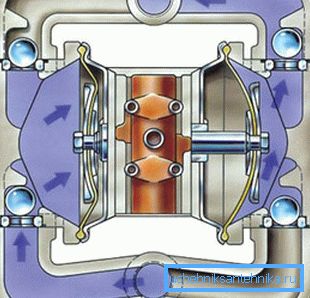

Работна циркулација дијафрагма пумпа.

Главната предност на вибрациона пумпа е ниската цена со умерени перформанси и добра глава. Ви ги претставуваме карактеристиките на мембранската струја која е многу честа појава на постсоветскиот простор.

Параметар Значење
Максимална глава 60 метри
Продуктивност под притисок од 40 метри 432 литри на час
Целосни димензии (дијаметар x висина) 98 x 268 милиметри
Малопродажна вредност 1300 рубли

Лошата вест е дека за нашите цели овој уред, како и сите дијафрагма пумпи, апсолутно не е соодветен.

  • Реалниот ресурс е ограничен на една до две години. Еластичните мембрани се механички деформирани во секој работен циклус; со фреквенција на вибрации од околу 100 херци, не е изненадувачки што по некое време тие бараат замена.
  • Вибрациите доведуваат до забрзано замачкување на бунарот.
  • Конечно, капацитет од 400 литри на час може да биде доволен само со минимална количина на вода и многу опфатен акумулатор.

Вртлог

Основата на вртливата пумпа е центрифугално коло со минимален јаз меѓу него и кохлеа (куќиште на пумпата). Кога работното коло се ротира на неговата периферија, се создава значајно издишување; по должината на оската, соодветно, се случува реткост. Доволно е да ги поврзе влезните и излезните млазници на соодветните точки на обвивката со цел да се организира стабилно и брзо пумпување на вода.

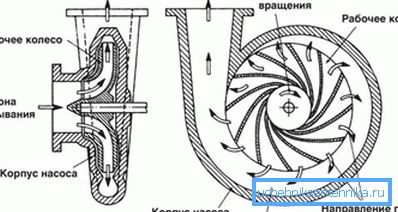

Шематски дијаграм на вртливата пумпа.

Свир шема:

  1. Обезбедува високи перформанси при високи вредности на притисок и скромни димензии на пумпата.

Важно: во случај на бунар, димензиите - висина и дијаметар за потенцијален купувач не се клучни.

  1. Направете уред исклучително чувствителен на количеството и големината на нечистотиите. Норма за вител пумпа е не повеќе од 30 грама суспензии на кубен метар вода. Надминуването на оваа количина води кон забрзано носење механика со истовремено паѓање на главата и перформанси.

Повеќестепен центрифугален

Првично, центрифугалната повеќестепена шема на пумпата е развиена за бунари: проблематично е во нив да се добие големо излез на главата поради ограничениот дијаметар. Сепак, тоа ќе биде најдобро решение за доброто.

Основната идеја е дека на едно вратило ротирано со еден електричен мотор, има неколку работни кола. Меѓу нив и телото останува прилично голема јаз, што го прави уредот нечувствителен на голем број суспензии.

Поврзан проблем - неизбежен пад на притисокот - се решава едноставно и елегантно: коморите (дифузери) на сите работни кола се поврзани серија со движењата во куќиштето. Како резултат на тоа, главата генерирана од сите работни кола се сумира минус малите загуби на хидрауличниот отпор на самата пумпа.

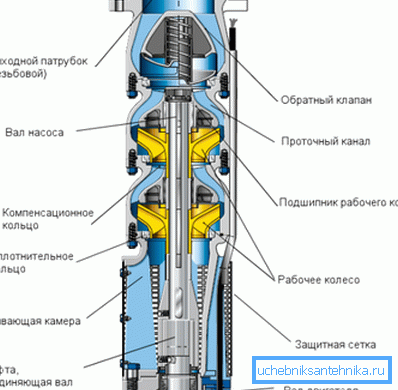

Уредот на центрифугалната пумпа со две работни кола.

Раководител и изведба

Главата на пумпата треба да биде 30 метри поголема од висинската разлика помеѓу него и врвот на системот за водоснабдување. Значи, ако пумпата е потопена на 12 метри, а врвот на водоводните кранови во куќата се наоѓа 4 метри над нивото на земјата, треба да купите уред со номинален притисок од 12 + 4 + 30 = 46 m.

Перформансите во литри во минута грубо се пресметуваат со брзина од 5 литри по лице. Значи, за семејство од три, тоа ќе биде 3 * 5 = 15 l / min, или 0,9 m3 / час.

Водата тече низ некои молк тела.

Потсетиме: со зголемување на капацитетот на хидроакумулаторот, барањата за изведба на пумпата може значително да се намалат.

Заклучок

Се надеваме дека нашите препораки ќе можат да му помогнат на читателот во дизајнирањето и изградбата на сопствениот автономен систем за водоснабдување. Видеото во овој напис, како и секогаш, содржи дополнителен материјал. Успеси!
