Пропусен вентил - господар на проток

Секоја минута и секој ден огромни количини на разни супстанции - вода и нафтени продукти, масла и гасови се движат долж цевководи. Еден од елементите на вентилите кои се одговорни за движењето на протокот на сообраќај е топчести вентили.

Неговите функции вклучуваат стоп и почеток, регулирање и поради дизајнот на некои видови и мешање на транспортираните медиуми.

Главната работа за кран

Регулирачкиот вентил преку премин е наменет за запек и стартување на медиумот и регулирање на протокот. Топчестиот вентил се одликува од низа пасажи со минимални хидраулични загуби, кои се постигнуваат благодарение на топчестиот вентил. Тоа е оваа форма на уред за заклучување што се користи во гасоводот.

Постојат голем број на предности кои се:

• во едноставна структура на арматурен агрегат;
• висок степен на затегнатост;
• отпорност на агресивни медиуми;
• едноставно управување;
• компактност;
• јасно ограничен радиус на вртење на рачката;
• мулти-поток мешање способности;
• универзална пропусност - од течни до вискозни медиуми, како и медиуми со нечистотии (тиња, пулпа).

За топката вентили, месинг, челик, леано железо, полипропилен, полиетилен, керамика и алуминиум се користат главно. Гнезда се направени од графит, пластика, гума и разни метали.

Дизајн на топчести вентили

Топчестиот вентил преку премин е засилување со четврт стоп ротационен механизам. Нејзината главна задача е целосно отворање или преклопување, но не и за регулирање на јачината на протокот на сообраќај. Во случај на нецелосно отворање на запек во цевките со висок притисок може да се формира турбуленција, што постепено доведува до губење на затегнатоста.

Принципот на работа на блокот за заклучување е едноставен - вртењето на рачката спротивно од стрелките на часовникот 90 ° значи дека вентилот е целосно отворен кога рачката е паралелна со цевката и затворена - во позиција што е нормална на него.

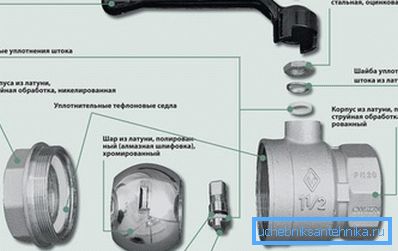

Арматурата е:

• сферична брава има преку дупка;
• 2 седла кои ја држат сферата;
• вретено;
• домување, во кое се наоѓаат горните елементи;
• контрола рачката поврзување на вретеното.

Телото на кран може да биде монолитно или склопливо. Дисклузивниот дизајн е несоодветен за одржување и поправка, па затоа нејзината цена е ниска. Опцијата за преклопување може да се поправа, што овозможува да се управува за многу долго време.

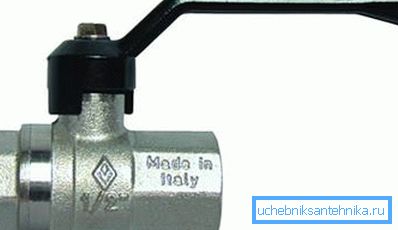

Малиот дијаметар на дупката во запекот на топката не бара многу напор за да го контролира. Големите дијаметрали на блендата може да бараат употреба на подолга рачка или автоматски погонски уред.

Обрни внимание! Долгата рачка не е секогаш соодветна, особено ако кран е инсталиран во тесни услови. Други цевки може да се мешаат со вртење, монтажа на електричен погон на кран може да биде излез.

Сфери на примена

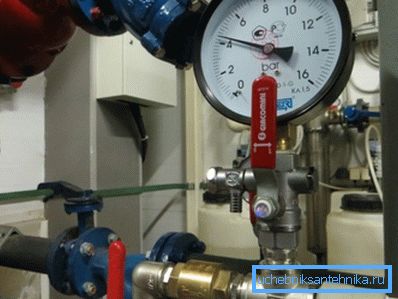

Топката вентили денес се неопходни во хемиската, нафтената и гасната индустрија, комуналните услуги, обезбедувајќи домови со гас и топлина. Во становите, таквите уреди се поставуваат на цевките за снабдување со опремата.

Употребата на јазли се случува во строга согласност со нивната класа на затегнатост.

Подредувањето на овој процес е регулирано со ГОСТ 24856-81, според кое телото на кран има одредена боја во согласност со неговата примена:

• водниот сообраќај е означен со сина боја;
• гас жолта;
• нафта и нафтени производи - црна.

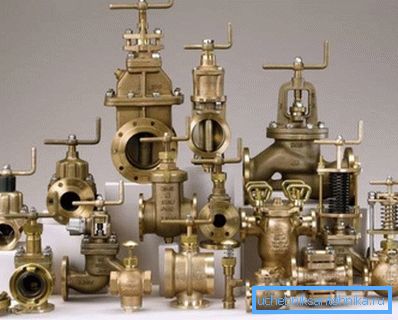

Класификација на уредите за заклучување

Според начинот на поврзување со гасоводот, уредите за блокирање на топката ги имаат следните типови:

• прирабница - се склопуваат и се фрлаат, издржуваат висок притисок и затоа се добредојдени во автопатишта со дијаметар на пресек поголем од 46 mm од гасната индустрија и рафинериите за нафта;

• спојување - успешно се користи во цевководи со пресек до 45 мм, во комунален систем за греење, гас и вода;
• задави - најчесто користени во прехранбената и хемиската индустрија, главната предност е повторливоста и монтажата / демонтажата за повторно користење;

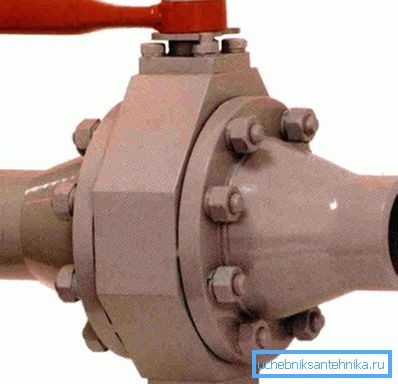

• заварени - се карактеристични за употреба во градежништвото, инсталирани еднаш, цената е релативно ниска;

• комбинирано - опции за монтирање се можни, може да се контролираат, длабоко во земјата, благодарение на продолжената оска на вентилот.

Во насока на протокот на сообраќај и бројот на врски:

• контролни точки - влезот / излезот се на истата оска, монтирани на ниво на делови од цевки со различни дијаметри;

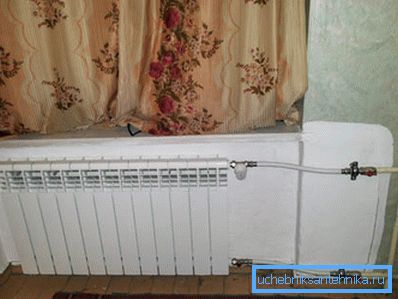

• аголна - оската на дупките е нормална едни на други, главно лоцирана на местата на поврзување со апарати за домаќинство, на пример, на батеријата;

• три начин (миксери);
• мулти-помине.

Во зависност од пропусниот опсег:

• целосно создаден - до 100%;
• стандард - до 50%;
• Не-целосен проток од 70-80%.

Дијаметарот на дупката во портата на целосниот отворен топката вентил се совпаѓа со внатрешниот дијаметар на цевководот, па оттука и хидрауличниот отпор се сведува на минимум, како што е губењето на притисокот. Таквите фитинзи се добро прилагодени за течности.

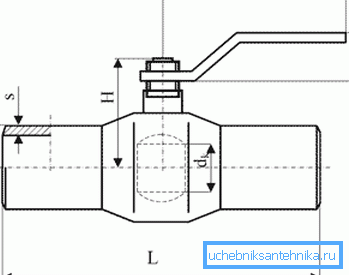

Дупката во топката на собранието со не-полн премин, напротив, е помала и може да биде конусен (еден или два симетрични поминувања), па затоа има поголем хидрауличен отпор. Малиот дијаметар "олеснува" такви кранови, тие се издржливи, бидејќи пуштаат во мали протоци и оптоварувањето на топката се намалува, поволно се разликуваат во цената.

Општи правила за инсталација

Не треба да потсетете дека оперативниот термин и квалитетот на работата зависи од компетитивната инсталација на единица за зајакнување.

Општи инструкции за инсталација вклучуваат:

1. Конечниот избор на местото за инсталација и обезбедување на слободен пристап до него за инсталација и поправка работа во иднина.
2. Потребата да се провери усогласеноста на параметрите како што се дијаметарот на вентилот и цевката, капацитетот на вентилот и неговата компатибилност со условите за работа (тип на медиум, максимален притисок во цевководот и температура).

1. Да се ​​знае насоката на транспортираниот проток, што дополнително е прикажано со стрелките за влез / излез на уредот.
2. Усогласување на локацијата и видот на конец.
3. Употребата на запечатување лента во навој елементи, кои мора да се намотани со одреден напор да се гарантира запечатување.

Обрни внимание! Со цел правилно да ја врзете лентата FUM со свои раце, мора да видите отворен надворешен навој од страната на точката на прицврстување пред вас. Завршете ја лентата во насока на стрелките на часовникот.

1. Кога прирабница, нивната конструкција на кран и цевка мора да биде иста.

Сумирање

Вентилите кои одговараат на техничките карактеристики на цевководот и медиумот што треба да се пренесат ќе функционираат квалитативно и долго време. Предностите на блендата, едноставно и во исто време идеална форма, успешно се користат и во индустрискиот и во станбениот сектор.

Видеото во оваа статија покажува една од опциите за користење на преку-допир (во овој пример, за организирање на наводнување капка по капка).
