Притисок на водата во системот за водоснабдување: единици на

Кој е притисокот на водата во ладна или топла вода? Како се земаат мерењата на притисокот? Дали постојат регулаторни граници на неговата вредност? Во оваа статија ќе се обидеме да одговориме на овие прашања, а во исто време да научиме како да го пресметаме падот на притисокот во системот за водоснабдување со познати параметри.

Единици

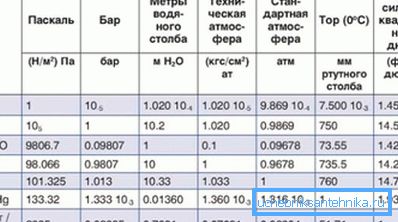

Прво, дознајте кои единици на притисокот на водата во системот за водоснабдување во моментов се користат.

Атмосфера

Оваа единица одговара на атмосферскиот притисок на ниво на море. Тука, сепак, постои мала суптилност: станува збор за прекумерен притисок во однос на атмосферскиот. Неговата вредност во водовод од 0,2 атмосфери, прикажана со манометар, одговара на апсолутна вредност од 1,2 атмосфери.

Корисно: наместо зборот атмосфера, често се користи еквивалентен концепт - kgf / cm2. Физичкото значење на единицата е силата со која масата од 1 кг за време на забрзувањето на гравитацијата на земјата ќе притисне на површина од 1 cm2.

Бар

Застарена мерна единица, позајмена од системот за мерење на GHS што се користи пред SI. Доволно е да се знае дека бар е приближно (со точност од околу 2%) еднаков на атмосферата. Доста често, манометар за мерење на притисокот на водата во системот за водоснабдување има две скали - во барови и мегапаскали.

Мегапаскал

Паскал одговара на еден Нуттон по квадратен метар на површината. Бидејќи масата на еден килограм притиска на основата со сила од 9,8 њутни, 1 мегапаскал приближно одговара на 9,8 kgf / cm2. Понекогаш оваа вредност е заокружена на 10.

Рачен притисок

Концептот на главата, мерено во метри, ја означува висината на водниот столб што одговара на одреден притисок. Како да се открие притисокот на познатите индикации на манометарот во kgf / cm2? Доволно е да се размножуваат за 10: една вишока атмосфера може да ја подигне водата за 10 метри.

Мерења

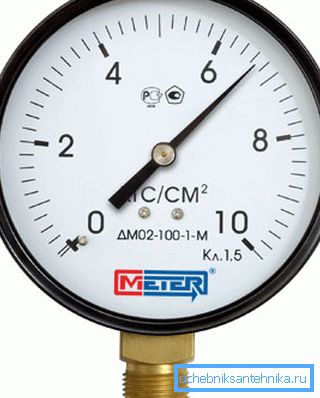

Уред за мерење на притисокот на водата во системот за водоснабдување е познат како манометар. Цената на повеќето достапни мерачи започнува од околу 150-200 рубли; сепак, дигиталните уреди може да чинат во единици, па дури и десетици илјади.

Начинот на мерење на параметарот од интерес за нас со свои раце е крајно едноставен:

1. Уред кој се намотува со лен или друг материјал за запечатување се прицврстува во контролниот вентил..
2. Отвора вентилот, а потоа се исклучува.

Контролните вентили за мерење секогаш се присутни во лифтот (проток, враќање и мешање по лифтот) и во водомерот (обично пред и по мерачот). Ако е неопходно да се отстрани мерењето на произволна точка во системот за водоснабдување, тоа е лесно да се направи со навртување на манометарот наместо приклучокот во еден од столбовите и подигнувањето.

Како и секогаш, постојат неколку суптилности.

• За да се направи детална слика за работата на системот за водоснабдување, мерењата треба да се вршат на врвот на внесот на вода што паѓа во вечерните часови.

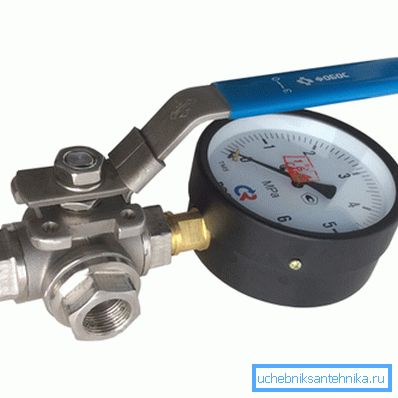

• Уред кој постојано е поврзан со системот за снабдување со вода често се држи: стрелата е заглавена во една положба. За да се спречи тоа да се случи, наместо контролниот вентил, се поставува трипосовен вентил со дренажна дупка, со што се овозможува водата да се фрла од телото по мерењето.

• Намотката од месинг цевка на постојано отстранлив уред брзо се истроши. Едноставна инструкција ќе ви помогне да го решите проблемот: доведете го манометарот со челичен продолжен кабел.

Регулативи

Еве ги нормите на притисокот на водата во системот за водоснабдување содржан во тековната SNiP 2.04.01-85.

Како што е лесно да се пресмета, притисокот на водата во водоснабдувањето на градот генерално може да се разликува од неговата вредност на горниот кат само за 0,25 MPa, што одговара на главата од 25 метри. Со повисока висина на градба, средното транспортно средство треба да се инсталира на средните подови.

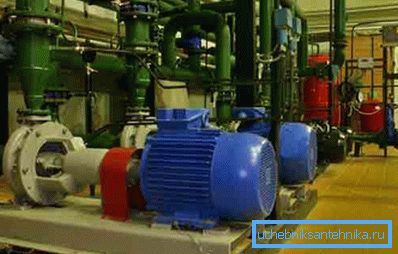

Сепак: во пракса сите пумпни станици познати на авторот се наоѓаат во подрумот на куќата или во посебна зграда. Кога работи на првите катови на точките за демонтирање, може да биде и 8 - 9 kgf / cm2.

Во пракса, типични вредности на притисок на автопатиштата и автопатите се следниве:

• Студена вода - 3 - 4 kgf / cm2.
• ПВР - 3,5 - 6,5 kgf / cm2.

Пад на притисок

Кога водата тече низ цевката, притисокот на излезот ќе биде помал отколку на влезот.

Падот е определен од неколку фактори:

1. Дијаметарот на цевката.
2. Нејзината должина.

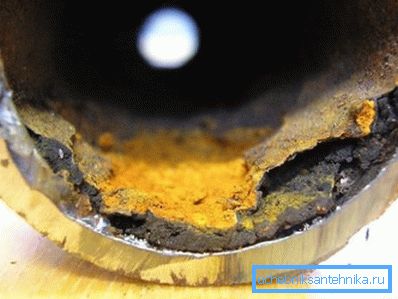

3. Грубоста на нејзините ѕидови.

1. Стапката на проток во неа.

За пресметка се користи формулата H = iL (1 + K).

Во него:

• H - пад на притисокот во метри. За да го преведеме во атмосферата, доволно е да ја поделиме добиената вредност за 10.
• i - хидрауличен наклон, одреден со дијаметар, материјал на цевката и брзина на проток во него.
• L е должината на цевката во метри.
• К-коефициент за системи за снабдување со вода за пиење се претпоставува дека изнесува 0,3.

Каде да се земе вредноста на хидрауличната падина? Во таканаречените Шевелеви маси. Даваме фрагмент од еден од нив, релевантен за новата големина на челични цевки D15.

1000i вредност е хидрауличен наклон со должина на цевка од 1 км. За да се пресмета вредноста на i за течен метар, доволно е да се дели со 1000.

Значи, за челичната цевка DU15 со должина од 25 метри и проток на вода од 0,2 л / с преку него, падот на притисокот ќе биде (360.5 / 1000) * 25 * (1 + 0.3) = 11.7 метри, што одговара на разликата притисок од 1,17 kgf / cm2.

Заклучок

Се надеваме дека предложените информации ќе му помогнат на читателот во спроведувањето на сопствените проекти. За да дознаете повеќе за тоа колку притисок на вода во снабдувањето со вода се смета за норма, видеото во овој напис ќе дозволи. Успеси!
