Прилагодување на прекинувачот на притисокот на водата за
Прекинувачот на притисок е клучен елемент во автоматизацијата на пумпата или пумпната станица, дава сигнал за вклучување и исклучување на пумпата. Во зависност од производителот и моделот, фабричките поставки може да се разликуваат, но, како по правило, понискиот праг за вклучување на пумпата е поставен под притисок од 1,4-1,8 бари, а прагот за исклучување е 2,5-3 бари. Но, понекогаш овие прагови на подесување не се доволни за нормално функционирање на водоводните уреди, па затоа е неопходно да се прилагоди прекинувачот за притисокот на водата за пумпата, да одбереш индивидуални параметри за неа и за исклучување.
Дизајн и принцип на работа

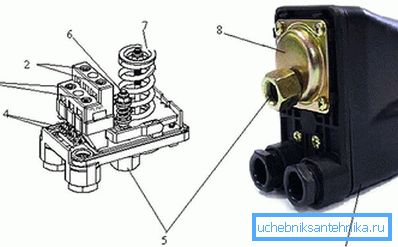

Пред да почнете со поставување на релето, треба да го разберете дизајнот и принципот на својата работа. Дизајнот на релето е прилично едноставен и се состои од контакти, пружина натоварена плоча, која е под влијание на притисок на водата.
- Домување
- Контактна група за поврзување со пумпа.
- Терминали за мрежно поврзување.
- Заземјување терминали.
- Гајба за поврзување на релето со вода.
- Променливо регулирање на диференцијалниот притисок
- Минимален притисок за прилагодување на пролет.
- Јазол каде клипот и мембраната.
На метална основа е фиксирана на едниот крај од металната платформа, која може да се крене и падне под дејство на клипот. Клипот е управуван од притисок на водата. Платформата има две пружини (6,7), голема пружина (7) се спротивставува на силата на клипот (вода), со што се балансира. Малата пролет (7) не се активира веднаш, но откако платформата се крева до одредена височина, и штом платформата допира до помалиот проток, клипот се спротивставува со силите на двете извори и отпорноста на клипот се зголемува, од тој момент платформата треба да се зголеми доста. контактите се отвораат и пумпата е исклучена. За отворање и затворање на контактите се среќава мала шарка со извор. Штом платформата се издига над оваа шарка, контактите скокаат надолу и се отвора електричното коло, веднаш штом дејството на клипот (водата) сила се ослабува, платформата се спушта и контактите се затвораат.
Голема пролет е одговорна за вртење на пумпата, односно за долната граница на притисок, и со помош на мала пролет, моментот кога пумпата е исклучена е контролирана, или подобро, разликата помеѓу вклучувањето и исклучувањето е поставена.
Персонализација

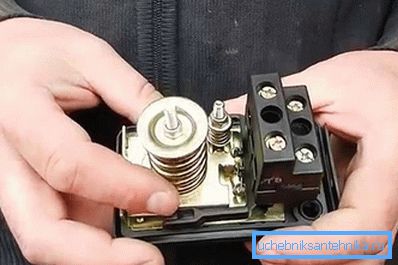

Врз основа на принципот на реле, неговото поставување е да ја смени цврстината помеѓу платформата, која е под влијание на притисокот на водата и контактите. Прилагодувањето се врши со менување на вкочанетоста на пролетта, која е или компресирана или ослабена, со прилагодување на навртките. Пред да започнете со прилагодување, потребно е да ги поправите индикаторите на манометарот за време на вклучувањето и исклучувањето на пумпата. Следно, исклучете го релето од мрежата и отстранете го капакот на куќиштето. Користење на клуч, одвртување или извртување на навртките, прилагодете ги потребните параметри:
- ако е потребно само да го смените нискиот праг на префрлување (зголемување или намалување), тогаш потребно е да се притисне или ослободи орев на пружината (7);
- за да ја зголемите или намалите горната граница на исклучување на пумпата, потребно е прицврстување или одврзување на навртката на пружината (6), при затегнување - го креваме граничниот пресек на пумпата, а при одвртување, напротив, спуштете го, зголемувајќи ја разликата помеѓу вклучено и исклучено;
- ако треба да промените два параметра одеднаш, тогаш долната граница прво се прилагодува со помош на пролет (7), а потоа ја подесуваме разликата со помош на пролет (6);
Сите промени треба да се следат со манометар. Вреди да се разгледа дека со менување на разликата во притисокот го намалуваме или зголемуваме времетраењето на пумпата, а тоа ќе се појави при промена на притисокот во водоводната мрежа. Ако разликата во притисокот е мала, притисокот во мрежата ќе биде "мазен" без видливи капки, но бројот на пумпа почнува да се зголемува, што може да влијае на неговиот животен век.
Карактеристики на приспособување

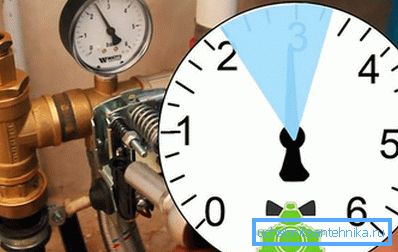

Кога се прилагодувате, треба да запомните дека горниот притисок не треба да биде поголем од максималниот притисок што пумпата може да го создаде (можете да го видите во податоците за рејтингот на пумпата). Горниот притисок не смее да надминува 80% од максималниот дозволен притисок за одреден модел, и овие параметри се наведени во упатствата за релето. Исто така, пред поставување треба да го проверите притисокот на воздухот во крушата на хидрауличниот резервоар - тој мора да биде помал од 0,2 бари понизок праг на пумпата. Друг услов за приспособување е разликата помеѓу притисокот за вклучување и исклучување, треба да биде во рамките од 1-1,5 бари. Промена на параметрите, не можете да ги затегнете оревите додека не престане, ова може да доведе до фактот дека релето целосно ќе престане.
Видео
Ова видео покажува како да го прилагодите прекинувачот за притисок за пумпа:
