Пресметка на водовод во приватна куќа: само за комплицирано

Темата на оваа статија е пресметката на водоводните мрежи во приватна куќа. Бидејќи типичната шема за водоснабдување на малата куќа не е многу сложена, не треба да се качуваме во џунглата со сложени формули; сепак, читателот ќе мора да научи одредена количина на теорија.

Карактеристики куќа распоред

Што, всушност, е водоснабдувањето во приватна куќа полесно отколку во станбена зграда (се разбира, покрај вкупниот број на водоводни тела)?

Постојат две главни разлики:

• Во топла вода, како по правило, нема потреба да се обезбеди константна циркулација преку греачи и пешкир затоплувачи.

Во присуство на циркулациони кутии, пресметката на водоводната мрежа на топла вода е значително покомплицирана: цевките треба да помине низ не само водоводот што го расклопуваат жителите, туку и континуирано вртење на масите на водата.

Меѓутоа, во нашиот случај, растојанието од санитарната опрема на котелот, колоната или врзувањето на патеката не е доволно да не се обрне внимание на брзината на снабдување на топла вода со тапацирот.

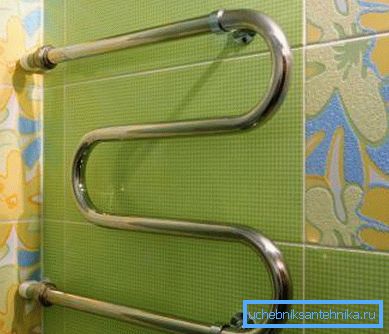

Важно: За оние кои не се соочуваат со шеми за циркулација на топла вода - во модерни станбени згради, цевките за топла вода се поврзани во парови. Поради разликата во притисокот во инсертите создадени од машината за задржување, водата континуирано циркулира низ столбовите. Ова обезбедува брзо снабдување на топла вода со миксери и целогодишно загревање на греените шини за пешкир во бањите.

• Водоводот во приватна куќа е разреден со ќор-сокак шема, што подразбира постојано оптоварување на одредени делови од жици. За споредба, пресметката на мрежната мрежа за прскање (овозможувајќи да се напојува секој дел од водоводот од два или повеќе извори) треба да се изведе посебно за секој од можните дијаграми за поврзување.

Што мислиме

Мораме да:

1. Проценете ја потрошувачката на вода при максимална потрошувачка.
2. Пресметајте го напречниот пресек на водоводна цевка која може да ја обезбеди оваа стапка на проток со прифатлив проток.

Референца: максималниот проток на вода при што не генерира хидраулична бучава е околу 1,5 m / s.

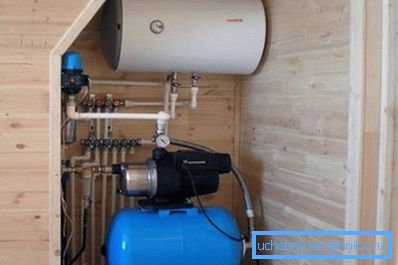

1. Пресметајте го притисокот на крајниот водовод. Ако е неприфатливо ниско, треба да размислите за зголемување на дијаметарот на цевката или за инсталирање на средно пумпна единица.

Задачите се формулирани. Ајде да започнеме

Потрошувачка

Може да биде приближно проценет според стапките на потрошувачка за поединечни водоводни тела. Податоците, по желба, е лесно да се најдат во еден од анексите на SNiP 2.04.01-85; за погодност на читателот, даваме извадок од него.

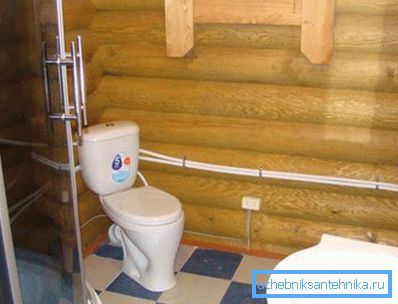

Во станбените згради, при пресметување на протокот, се користи коефициентот на веројатност за истовремена употреба на уреди. Ние едноставно ги сумираме протокот на вода преку уреди кои можат да се користат истовремено. Кажи, мијалник, туш и тоалет ќе даде вкупен проток еднаков на 0,12 + 0,12 + 0,10 = 0,34 l / s.

Дел

Пресметката на делот за вода може да се изврши на два начина:

1. Селекција според табелата со вредности.
2. Пресметано со максимално дозволениот проток.

Избор на маса

Всушност, табелата не бара никакви коментари.

На пример, за проток од 0,34 l / s, цевка DN15 е доволна.

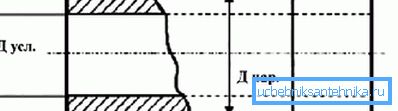

Забелешка: далечинскиот управувач (условно поминување) е приближно еднаков на внатрешниот дијаметар на гасоводот. Во полимерните цевки, обележани со надворешен дијаметар, внатрешниот дијаметар се разликува за еден чекор: на пример, цевка од 40 mm полипропилен има внатрешен дијаметар од околу 32 mm.

Пресметка на проток

Пресметката на дијаметарот на системот за водоснабдување за протокот на вода преку него може да се изврши со користење на две едноставни формули:

1. Формула за пресметување на пресечната површина на радиусот.
2. Формула за пресметување на проток низ познат дел со позната стапка на проток.

Првата формула е S =? r ^ 2. Во него:

• S е посакуваната површина на попречниот пресек.
• ? - pi број (околу 3.1415).
• r е радиусот на пресекот (половина од далечинскиот управувач или внатрешниот дијаметар на цевката).

Втората формула изгледа како Q = VS, каде што:

• П-потрошувачка;
• V е стапка на проток;
• S е пресечна област.

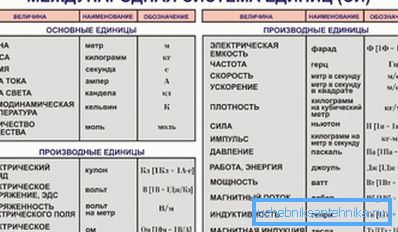

За полесно пресметување, сите вредности се претвораат во SI-метри, квадратни метри, метри во секунда и кубни метри во секунда.

Да го пресметаме минималниот далечински управувач на цевката за следните влезни податоци:

• Потрошувачката низ неа е иста 0.34 литри во секунда.
• Брзината на проток што се користи во пресметките е максимално дозволена 1,5 m / s.

Ајде да започнеме

1. Потрошувачката во SI вредности ќе биде еднаква на 0.00034 m3 / s.
2. Попречниот пресек според втората формула мора да биде најмалку 0.00034 / 1.5 = 0.00027 m2.
3. Квадратниот радиус според првата формула е 0.00027 / 3.1415 = 0.000086.
4. Ние извлекуваме од овој број квадратниот корен. Радиусот е 0.0092 метри.
5. За да го добиете далечинскиот управувач или внатрешниот дијаметар, мултиплицирајте го радиусот за два. Резултатот е 0.0184 метри, или 18 милиметри. Лесно е да се види дека е близу до оној добиен со првиот метод, иако тоа не се совпаѓа со него.

Рачен притисок

Да почнеме со неколку општи белешки:

• Типичен притисок во снабдувањето со ладна вода е од 2 до 4 атмосфери (kgf / cm2). Тоа зависи од растојанието до најблиската пумпна станица или водна кула, на релјефот, состојбата на цевководот, типот на затворачки вентили на главниот систем за водоснабдување и голем број други фактори.

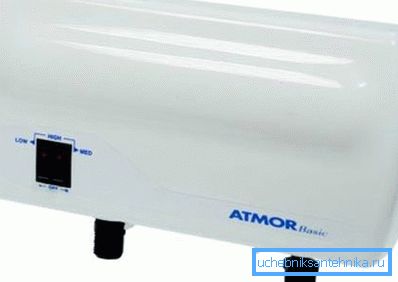

• Апсолутен минимален притисок кој им овозможува на сите современи апарати за водовод и апарати за домаќинство кои користат вода за работа е 3 метри. На пример, инструкциите на Instantaneous heaters на Atmor, на пример, директно наведуваат дека понискиот праг на активирање на сензорот за притисок кој го вклучува греењето е 0,3 kgf / cm2.

Референца: при атмосферски притисок од 10 метри притисок соодветствува на 1 kgf / cm2 од прекумерен притисок.

Во пракса, подобро е да има минимум главата од пет метри на водоводната тела. Една мала разлика компензира за неисчетени загуби во напојните линии, вентили и самиот уред.

Треба да го пресметаме падот на притисокот во цевковод со позната должина и дијаметар. Ако разликата во притисокот што одговара на притисокот во гасоводот и падот на притисокот во системот за водоснабдување е повеќе од 5 метри, нашиот систем за водоснабдување ќе функционира без никакви поплаки. Ако е помала, треба да го зголемите дијаметарот на цевката или да го отворите со пумпање (чија цена, патем, јасно ќе го надмине зголемувањето на цената на цевките заради зголемување на нивниот дијаметар за еден чекор).

Значи, како се пресметува притисокот во водоводната мрежа?

Тука е валидна формулата H = iL (1 + K), во која:

• H - негуваната вредност на падот на притисокот.
• i - т.н. хидрауличен наклон на цевководот.
• L е должината на цевката.
• K - коефициент, што е определен од функционалноста на системот за водоснабдување.

Најлесен начин за одредување на коефициентот К.

Тоа е еднакво на:

• 0,3 за домаќинство и за пиење цели.
• 0.2 за индустриски или огнено-економски.
• 0,15 за производство на оган.

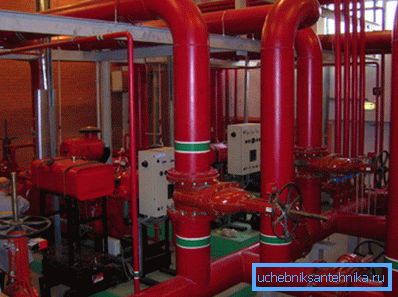

• 0,10 за пожарникар.

Со мерењето на должината на нафтоводот или нејзиниот дел, исто така, нема посебна тешкотија; Но, концептот на хидраулична пристрасност бара посебна дискусија.

Следните фактори влијаат врз неговата вредност:

1. Грубоста на ѕидовите на цевките, што, пак, зависи од нивниот материјал и возраста. Пластиката има помала површина од челик или леано железо; Покрај тоа, челични цевки обрасната со вар и 'рѓа со текот на времето.
2. Дијаметарот на цевката. Постои инверзна врска: колку е помала, толку е поголема отпорноста на гасоводот кон движењето на водата во неа.
3. Проток Со зголемување, отпор, исто така, се зголемува.

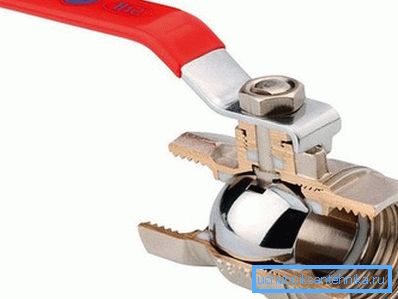

Пред извесно време, моравме дополнително да ги земеме предвид хидрауличните загуби на вентилите; Меѓутоа, современите вентили за топчести вентили создаваат околу истиот отпор како цевката, така што тие можат безбедно да се занемарат.

Многу е проблематично да се пресмета хидрауличниот наклон самостојно, но, за среќа, ова не е неопходно: сите потребни вредности може да се најдат во таканаречените Shevelev маси.

За читателот да замисли за што станува збор, ќе дадеме мал фрагмент од една од табелите за пластична цевка со дијаметар од 20 мм.

Што е 1000i во најблиската колона на табелата? Ова е само вредноста на хидрауличната падина на 1000 метри. За да ја добиеме вредноста на i за нашата формула, доволно е да го поделиме за 1000.

Да го пресметаме падот на притисокот во цевка со дијаметар од 20 мм со должина од 25 метри и брзина на проток од еден и пол метри во секунда.

1. Ние ги бараме соодветните параметри во табелата. Според нејзините податоци, 1000i за опишаните услови е еднаква на 221,8; i = 221,8 / 1000 = 0,2218.

1. Заменете ги сите вредности во формулата. H = 0.2218 * 25 * (1 + 0.3) = 7.2085 метри. Со влезниот притисок од 2,5 атмосфери на излезот, ќе биде 2,5 - (7,2 / 10) = 1,78 kgf / cm2, што е повеќе од задоволително.

Заклучок

Повторно истакнуваме: горенаведените шеми за пресметка се екстремно поедноставени и не се наменети за професионални пресметки на комплексни системи. Сепак, нивната точност е сосема прифатлива за потребите на сопствениците на приватни куќи.

За повеќе информации, како и обично, на читателот ќе му биде понудено видео во оваа статија. Успеси!
