Дијаметарот на цевката за водовод во приватна куќа е прилично важна карактеристика, која го одредува квалитетот на системот за водоснабдување. Ако претходно сите големини беа регулирани од страна на еден ГОСТ СССР, тогаш сега на пазарот се претставени производи кои ги задоволуваат современите руски стандарди и странските стандарди, додека ја користат советската класификација.

За да не се збуниме во оваа сорта, ќе ви кажеме како да изберете дијаметар на цевка за систем за водоснабдување.

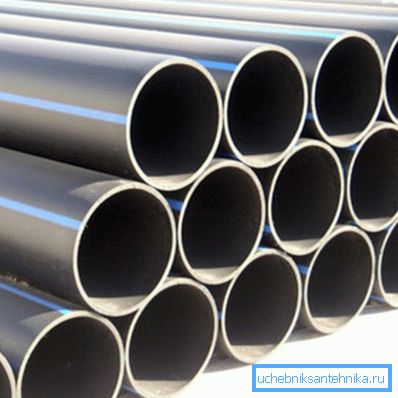

Водоводни цевки со голем дијаметар LDPE се користат за поставување големи автопатишта.

Дијамери на цевки

Основни карактеристики и единици

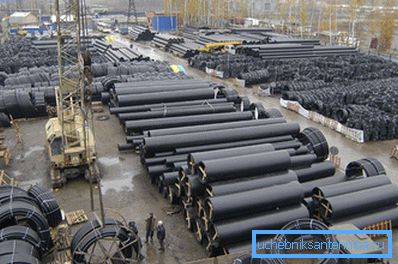

Фотографијата убедливо ја прикажува разновидноста на големини на пример само еден вид.

Постојат различни видови на цевки кои се користат за различни намени.

Овие можат да бидат:

  • вода и гас цевки,
  • electrowelded,
  • лесна,
  • засилен
  • цевки за посебни намени, итн.

Во зависност од намената на производот, неговите основни карактеристики исто така се менуваат.

Ајде да погледнеме кои карактеристики се основни:

  • Условна помине. Бездимензионална количина која грубо одговара на големината на внатрешниот дијаметар на производот во mm или инчи и се користи за погодност при изборот и спојувањето со автопати, жици, фитинзи и спојки;
  • Надворешна (надворешна) големина. Се означува како ДН. Надворешниот дијаметар на цевките за вода се мери во милиметри;
  • Дебелина на ѕидот. Се означува како S и се мери во истите единици;
  • Внатрешен дијаметар на цевките за вода. Се означува како Dv и се мери во метрички или инчи. Пресметано со формулата Dv = Dn - 2 * S;
  • Должина. Тоа зависи од видот, големината и материјалот на производот, како и од карактеристиките на производството и испораката;
  • Тежина по метар. За челик, се пресметува со користење на формулата m = 0,02466 * S * (Dn-S), измерена во килограми.

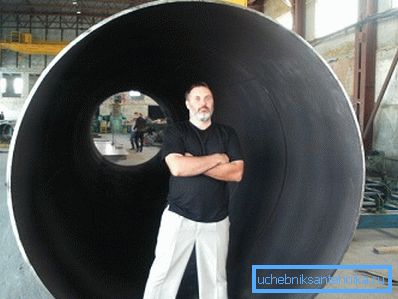

За поставување автопати користете производи од многу големи димензии.

Ги разгледуваме системите за водоснабдување на системот за ладна вода, така што ќе зборуваме само за параметрите релевантни за оваа класа. Значи, за одредување на димензиите на водоводот, една од најважните карактеристики е таков параметар како големината на условниот премин.

Оваа вредност е означена како што следува: DN (според ГОСТ 3262-75) или DN (според европските стандарди, се нарекува номинален дијаметар).

Условна помине е внатрешниот лумен на производот заоблен надолу или до најблиската стандардна вредност. Стандардниот ред ги содржи димензиите на внатрешните димензии, па затоа ознаката DN 15 ни кажува дека внатрешниот премин на овој цилиндер мора да се смета дека одговара на стандардна димензија од 1,5 см.

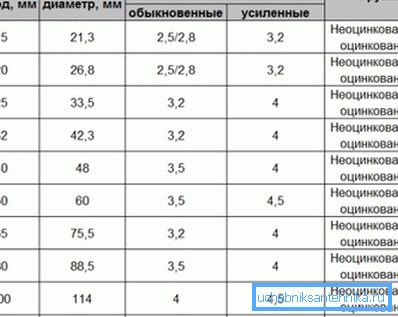

Дијаметар на цевководна цевка за водовод условен и надворешен со различна дебелина на ѕидот.

Обрни внимание! Треба да се сфати дека во пракса вистинскиот внатрешен лумен не може да се совпадне со стандардот, бидејќи дебелината на ѕидот може да биде различна.

Сега за единиците. Сите современи гости и стандарди, како по правило, одговараат на метричкиот систем. Сепак, ние го наследивме еден инчен систем од 19 век, и често се јавува конфузија.

Факт е дека инженерите и инсталатери од минатото ги идентификувале деталите според големината на внатрешниот лумен во инчи, но надворешната големина била повеќе од двојно поголема од дебелината на ѕидот.

Значи, ако производот Dv беше 1? или 2,54 сантиметри, а потоа земајќи ја предвид дебелината на ѕидот од тоа време, неговата надворешна големина изнесувала 3,35 см. Оваа вредност била фиксирана како "инч вода" или "цевка инч".

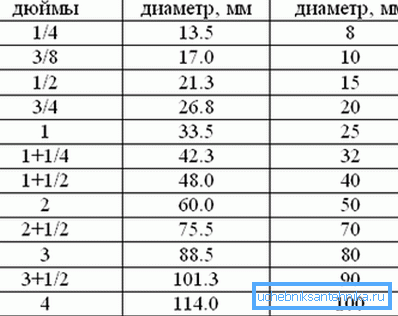

Табела на дијаметри на цевките за вода според големина на инч.

Слично на тоа, цевката нишка се нарекува инч, но нејзината вистинска големина е 33.25 мм, а не 2.54 цм, што изгледа пологично. Ова е добар пример за тоа колку се несоодветни традициите во науката и технологијата.

Обрни внимание! Ако е назначена големината на етикетата? Ова значи дека нејзиниот условно внатрешен премин или Du одговара на стандардот од 1,5 cm, бидејќи оваа вредност е најблиска до големина од половина инчи (1,27 cm) од сите употребени стандарди.

Метал и пластика

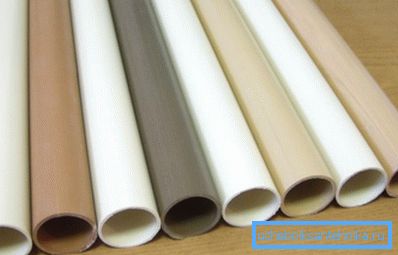

Ниската цена и лесната инсталација прават се повеќе популарна пластика.

Во моментов, постои интересна слика: од една страна, сите ги препознаа предностите на пластичните производи, од друга - многумина продолжуваат да користат челик и леано железо. Ова, исто така, придонесува за својот дел од конфузија.

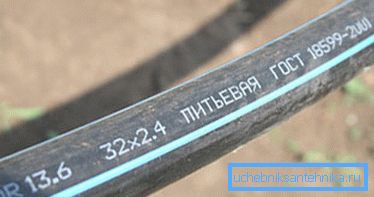

Факт е дека дијаметарот на пластичните цевки за снабдување со вода е често наведен како надворешен. Во овој случај, обично има покажувач на дебелината на ѕидот, како на сликата:

Дијаметар на пластична цевка

Ова е местото каде што се јавува тешкотијата, бидејќи не е јасно за неподготвениот инсталерот кој дијаметар на цевката за систем за водоснабдување треба да се смета за точен, ако два производи со ист изглед се означени со 32 и 1? Додека инч е 2,54 сантиметри.

Адаптерите за водоводни цевки со различни дијаметри, исто така, често се означуваат во еден инч систем. Ако сте почетник за водоводџија или едноставно одлучете да направите свои раце, тогаш подобро да имате при рака табела со кореспонденција на инчи вредности на номинални и надворешни вредности.

За инсталација на навој врски, како етикета е корисно.

За поврзување на метални и пластични делови од цевководот, се користат специјални адаптерски ракави, од една страна од кои има метална нитка, а од друга страна, мазна рака за пластично лепење.

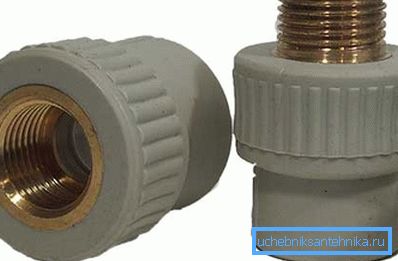

Поврзувачкиот спојувачки метал - пластика.

Во исто време, од страната на конецот, може да се означи вредноста во инчи од вода и од страната на пластичниот спој, вредноста што е усвоена за да се означи типот кој треба да се поврзе со фитинг, и сосема веројатно тоа ќе биде Dn во mm. Такви случаи.

Избор на вредности за автономно снабдување со вода

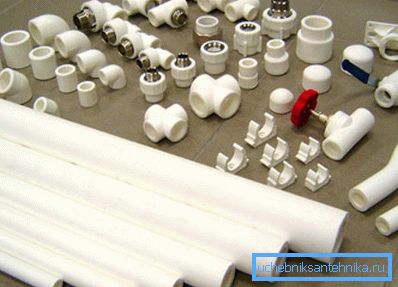

Потребно е однапред да се одреди кој дијаметар на цевката треба да се користи за системот за водоснабдување.

Сега неколку зборови за тоа како да се пресмета дијаметарот на цевката за снабдување со вода. За точни пресметки се користат разни методи: математички формули со различни чекори и техники, употребата на просечни табели и методолошки прирачници, разни програми и онлајн калкулатори, исто така, станаа популарни.

Математичкиот метод е комплексен и бара соодветни квалификации, исто така е тешко да се користат прирачници за инженеринг и табели во инженерските универзитети, без специјализирано (или барем некое техничко) образование, ќе биде тешко да се пресмета.

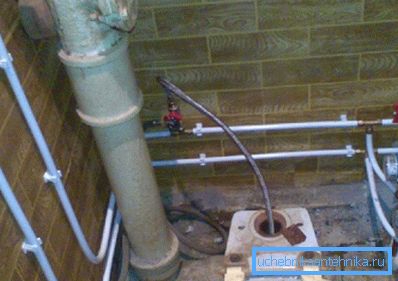

Полесно е да се работи со производи од метал или полипропилен.

Онлајн калкулатори и сите видови програми за пресметка за професионални дизајнери не предизвикуваат ништо освен насмевка.

Смешно е што тие се најсоодветни од нив, така што во 95% од пресметките за станови и приватни куќи ги даваат стандардните вредности што се познати и така, и кога се пресметуваат сериозни системи, сосема е глупаво да се потпира на таков софтвер.

Обрни внимание! Ако имате намера да направите интра-стан жици или спроведе автономни снабдување со вода на обична приватна куќа до 3 спрата, тогаш не ви требаат никакви пресметки.

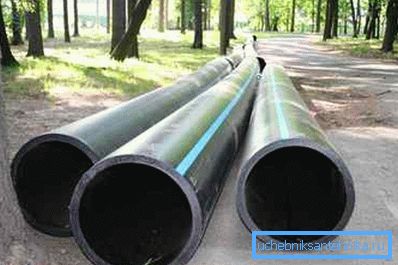

Надворешните патишта најдобро се направени од полиетилен.

Упатството е едноставно - ги користиме стандардните заеднички вредности и не го комплицираме нашиот живот:

  • За поставување на надворешната линија од бунарот или добро користете Dn = 32 - 50 mm. Бидејќи за овие цели најчесто користени делови изработени од полиетилен со низок притисок (HDPE), вредностите на инчи не може да се специфицираат;
  • Внатрешните столбови се направени од делови со инчи или DN = 32 mm. Овде можете да ги користите и металните и пластичните системи, често користете полипропилен;
  • Хоризонтални жици во кујната, бања и тоалет - од Dn = 25 - 16 mm (3/4?, Или 3/8?).

Заклучок

За само-селекција и инсталација на водоводните системи неопходно е добро да се разберат големини донесени во оваа индустрија и нивните односи. Исто така, треба да бидете во можност да ги конвертирате димензиите од метричкиот во инчи системот и да знаете бројни стандардни вредности за големината на условен премин.

Видеото во оваа статија ќе ви помогне да не се збунети во темата.
