Површинска пумпа за бунар: карактеристики, карактеристики,

Површинските пумпи за бунари дозволуваат пумпање на вода од плитка длабочина, што е важно за сопствениците на куќите и приградските населби.

Ќе зборуваме за главните карактеристики и карактеристики на овие уреди, како и да покажеме како да ја инсталирате површинската пумпа во бунарот.

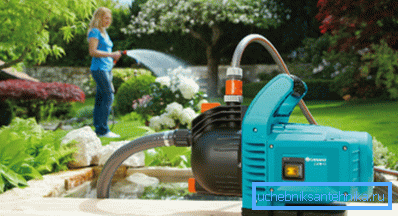

Површинска пумпа

Уред и цел

Површинските пумпи работат на принципот на цицање на водата, создавајќи вакуум на крајот од вшмукателната црева, кој е натопен од другиот крај во водата. Така, постои разлика во притисокот на различни краеви на цревото, а при целосно вакуум на всисната страна ќе биде вредноста на атмосферскиот притисок, односно околу 760 mm Hg.

Ако ја замениме живата колона со водна колумна, тогаш висината на таквата колона ќе биде 10,3 метри, што значи дека со полн вакуум на всисната страна, водата може да се зголеми за не повеќе од 10,3 метри.

Имајќи ги предвид загубите од триење на водата против ѕидовите на цевките и нецелосниот вакуум во системот, максималната висина на водата на таквата пумпа нема да биде поголема од 9 метри, а ако се земе предвид хоризонталниот дел на вшмукателната цевка, се покажува дека вистинската работна висина ќе биде 7 - 8 метри.

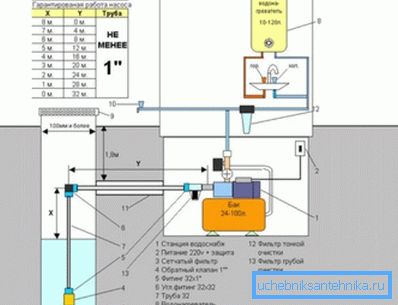

Обрни внимание! При пресметување на параметрите, размислете за растојанието од бунарот на површинската пумпа. Тука е соодветна следната формула: Y = 4 (8-X), каде што Y е должината на хоризонталниот дел на цевката, X е висината на вшмукување. Тоа е, четири метри од хоризонталниот дел се еднакви на еден метар на лифт.

Обрни внимание! Од горенаведената пресметка можеме да заклучиме дека површинската пумпа е дизајнирана да ја подигне водата до висина до 8 метри. Ова ви овозможува да го користите овој уред за внесување на вода од отворени водни тела, плитки бунарски бунари и бунари.

Според дизајнот, надворешните пумпи се поделени во три главни типови:

1. Вртлог. Најкомпатибилни и евтини уреди способни да создадат доволно висок притисок во системот, но имаат ниска ефикасност - не повеќе од 45%. Тие се користат главно за наводнување и транспорт на вода од поплавени простории, но ниската ефикасност и ниската сигурност не ни овозможуваат да го препорачаме овој тип на опрема како постојана единица за автономна систем за водоснабдување;
2. Центрифугални. Поскапи и сигурни уреди кои создаваат барем помалку од вител, но голем притисок за да се обезбеди работа на водоводот. Тие имаат висока ефикасност - до 92% - со доволна сигурност за континуирана употреба, што овозможува користење на овој вид на опрема во работењето на пумпни станици за водоснабдување;

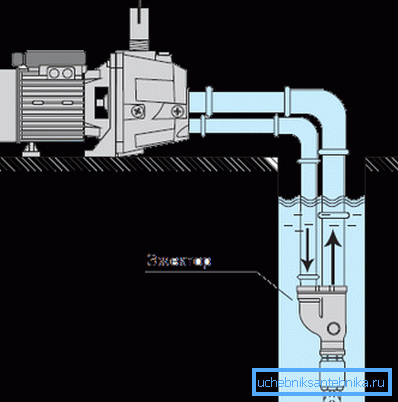

3. Ејектор. Тие имаат две кола за циркулација на вода: во првиот коло, течноста се доставува до млазницата на ејекторот, каде што поради Бернулиевиот ефект се создава разлика во притисокот и водата се всади од надворешната средина - второто коло. Ова решение ви овозможува да го спуштите ејекторот до длабочина и да го решите проблемот со ограничување на висината на вшмукување, но сега за оваа намена користат поефикасни потопни единици, чиј сооднос цена / квалитет е повисок.

Како што гледаме, дизајните на центрифугалните пумпи се покажаа како најпрактични, па затоа ќе ги опфатиме подетално.

Уредената центрифугална единица е прилично едноставна:

• Два дискови се цврсто фиксирани на погонската оска на менувачот, во средината од која едниот има дупка;
• Дупката комуницира со просторот на дискот, каде што се лепат наклонетите плочи, создавајќи канали од центарот на просторот до неговите рабови, кои се поврзани со колекторски резервоар (дифузер) кој комуницира со цревото за снабдување;
• Вшмукувачкото црево е поврзано со дупката во центарот на дискот;
• Ако цревото за вшмукување и интердискниот простор се полни со течност и се активира погонот за пренос на зглобот, тогаш сечињата склони во насока наспроти ротацијата ќе почнат да туркаат вода од центарот до рабовите на просторот помеѓу дисковите поради центрифугална сила;
• Како резултат на тоа, ќе се создаде вакуум во областа на центарот на тркалото и влезната порта, и во регионот на рабовите и комуницирање со цревото за празнење на дифузорот - област со зголемен притисок;
• Под овие услови, системот ќе се залага за рамнотежа, а водата ќе се исфрли со притисок од резервоарот за акумулација на работ на тркалото во цревото за празнење, додека во центарот на тркалото ќе се појави вакуум, а течноста ќе тече од вшмукувачкото црево под атмосферски притисок.

Како резултат на тоа, се создава континуирана циркулација и водата се испумпува од една до друга точка, што е потребно за да се постигне. Меѓутоа, за работа во автономниот систем за водоснабдување на куќата, површинската единица не се користи независно од бунарот, туку е составен т.н. пумпна станица, која е подетално опишана во следниот пасус.

Пумпна станица

За нормално функционирање на површинската пумпа како дел од системот за водоснабдување на живеалиште, тој е поврзан со резервоар за акумулација и со систем за автоматско активирање. Ова е неопходно за да се намали бројот на стартување на единици по единица време.

Факт е дека кога ќе ја вклучите моќноста на моторната ликвидација, се појавуваат врвни вредности на големината на струјата, кои се нарекуваат струјни струи. Овие струи предизвикуваат деструктивен ефект врз уредот, затоа, од гледна точка на работниот ресурс на електричниот мотор, многу е подобро што работи со најмалиот број на почетни циклуси.

Од друга страна, постојаното функционирање на пумпата не е неопходно и е непрофитабилно економски, бидејќи троши значителна количина енергија и го празне бунарот. Очигледно, неопходно е да се создаде одредена количина на вода и притисок во системот, со што ќе се опфатат постојаните водонепропусни цевки и славини, и само кога овој притисок ќе падне под одредени вредности пумпата ќе се вклучи и ќе ја врати резервата.

Соодветно на тоа, кога одреден пик притисок е постигнат во резервоарот, пумпата автоматски ќе се исклучи.

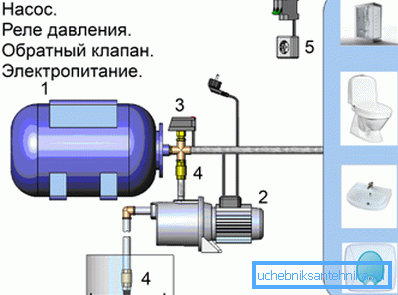

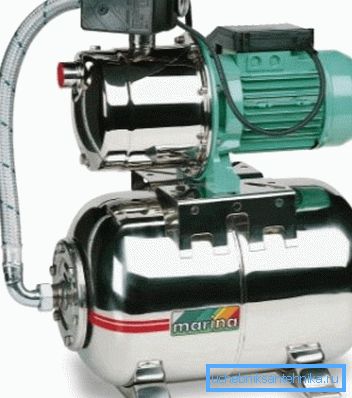

Така дојдовме до уредот на пумпната станица, а нејзините главни делови се:

1. Хидроакумулатор или приемник. Тоа е метален или пластичен резервоар, во кој е гумена сијалица (мембрана). Околу крушата е компресирана до 3,5 атм. воздухот и водата што се доставуваат до крушата е под постојан притисок;

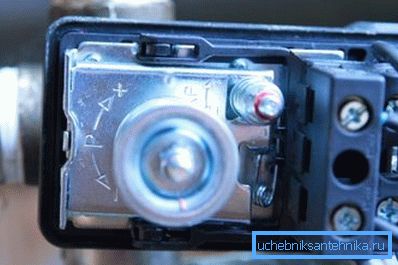

2. Притисок прекинувач Таа е поставена на пониски и горни вредности на исклучување, и кога ќе се постигне долната граница, терминалите го затвораат колото и кога ќе се достигне горната граница, се отвора. Како резултат на тоа, моќта на пумпата е вклучена со критичен пад на притисокот во резервоарот, и кога максималната вредност е вратена, таа се исклучува;
3. Манометар. Уред за мерење на притисокот и контролното поставување на релеи и автоматизација;
4. Центрифугална пумпа;
5. Вшмукување црево со обратен вентил и филтер на крајот;
6. Давањето (принудувајќи) црево;
7. Пет-пински задави. Потребни за префрлување на сите наведени делови во еден систем.


Обрни внимание! Со доволен акумулациски приемник, системот ретко ќе ја вклучи пумпата, која значително ќе го продолжи својот век на траење, како и да го продолжи работниот век на стартерите и терминалните блокови. Покрај тоа, во водоводот нема да има врвови на притисокот и нивниот карактеристичен воден чекан, кој ќе ги заштити вентилите и цевките.

Поврзување на пумпната станица со бунарот

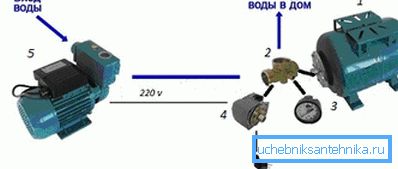

Ако планирате поврзување на површинската пумпа со бунарот со сопствени раце, нашата чекор-по-чекор инструкција ќе ви помогне:

1. Станицата за пумпање (или посебно пумпата) е инсталирана на цврста фиксна основа и нозете се фиксирани со завртки или прицврстувачи. Се препорачува да се инсталира гума под инсталацијата за да се намали вибрационата активност на уредот;

1. Отворот на излезот (снабдување) на пумпата е поврзан со влезниот излез од пет-терминалното приклучување со црево или директно;

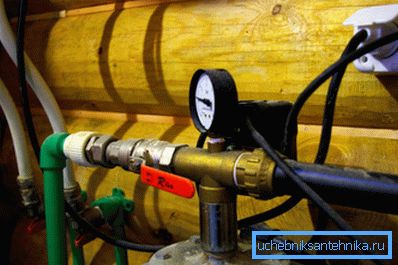

1. Резервоарот за хидроакумулаторот е исто така поврзан со иглата излез на задавината со помош на мек црево или директно;

1. Останатото поставување на вдлабна дупка е поврзано со цевката за внатрешно снабдување со вода дома;

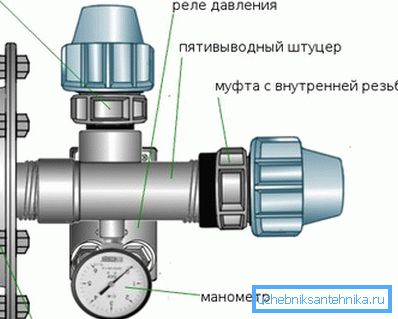

1. До дупката? инчи на мерниот притисочен мерач на притисок;

1. Прекинувачот за притисок е прикачен на преостанатата неискористена последна дупка на млазницата;

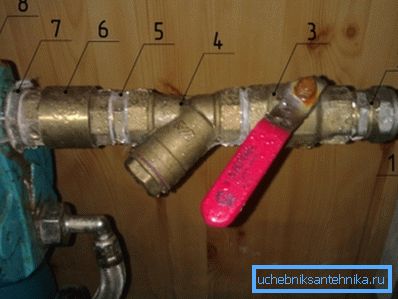

1. Всисната порта на пумпата е поврзана со цевката за довод на вода;

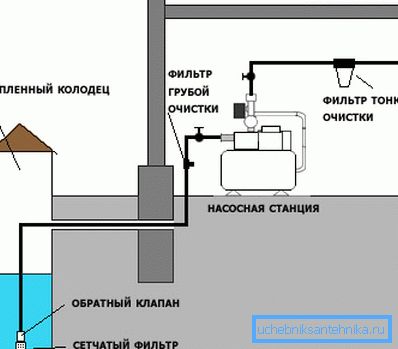

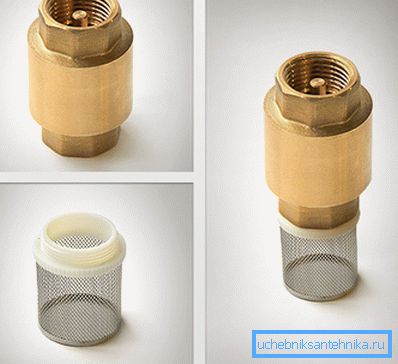

1. Крајот на цевката за водоснабдување е обезбеден со обратен вентил и груб филтер за вода и спуштен во бунарот (растојанието до дното е најмалку еден метар);

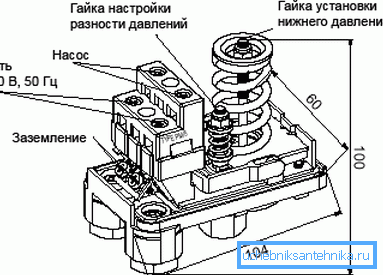

1. Кабелот за напојување на пумпата е поврзан со нормално отворените терминали на прекинувачот за притисок, и самиот реле - во штекер 220 V;

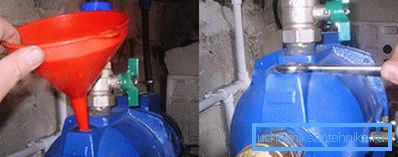

1. Работниот простор на пумпата се полни со вода преку посебна дупка во куќиштето и уредот се стартува;

1. Крановите во куќата се затворени и чекаат да го полнат резервоарот. Кога резервоарот е полн, а пумпата е исклучена, отсечете го притисокот на манометарот;
2. Потоа славините се отклучуваат и водата се ослободува се додека пумпата не се вклучи повторно. Вклучувајќи притисок прекинувач;
3. Конечно, споредете ги добиените вредности на притисок со податоците за пасошот на приемникот и, доколку е потребно, наместете го прекинувачот за притисок.

Обрни внимание! Сите зглобови на фитинг со цевките треба да бидат обезбедени со спојка со навртки за навртување, а меѓу фитинката и резервоарот, како и помеѓу фитингот и цевката за вода треба да се вградат топчести вентили.

Заклучок

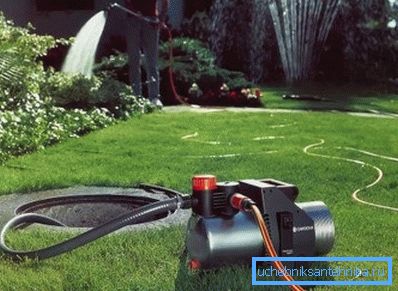

Површинските пумпи се користат во автономни системи за водоснабдување за снабдување со вода од плитки бунари и бунари. Со помош на нашиот водич, ќе можете самостојно да се поврзете и да воспоставите систем за доставување вода од бунар или друг извор. Можете да го проучите прашањето подлабоко со помош на видеото во оваа статија.
