Па вода за водоснабдување шема: неколку опции за сите случаи

Се чини дека многу сериозно претпријатие е да се ископа добро и да се обезбеди негово нормално функционирање. Потребна е голема работа. Но, тоа е токму она што ќе биде "цвеќиња". "Бобинки" е вистинска работа, ќе почне само подоцна, кога ќе започнете да го спроведувате вашиот план за водоснабдување, тука ви се потребни вистински вештини и одредени трошоци.

Главни точки

Освен тоа, доколку таквата работа не е однапред предвидена, таа е осудена на сериозни тешкотии во спроведувањето:

• прво, целата шема за водоснабдување ќе треба да се обмисли однапред, дури и во фазата на дизајнирање на куќата;
• второ, Неопходно е да се поврзе оваа шема со веќе утврдено место за копање на бунар;
• трето, кога се создава бунар, неопходно е да се обезбеди чешма во ѕидот на бунарот, кој потоа ќе влезе во куќата; мора да се има на ум дека отстранувањето и самата заптивка нужно мора да бидат под нивото на замрзнување на почвата во студената сезона, и ова е уште една мала студија.

Ако сите овие нијанси беа внимателно размислувани и имплементирани, имплементацијата на проектот ќе биде многу поедноставна и во едноставна верзија ќе изгледа како што е прикажано на слика "А":

• 1 - во бунарот има филтер со обратен вентил, вграден или надворешен;
• 2 - системи за запечатување на излезот од цевководот од бунарот; ве советуваме да обрнете внимание на совршениот квалитет на запечатување на овој излез;
• 3 - изолација на горниот дел на бунарот; тоа не може да биде задолжителен, но високо препорачлив дел од целата структура;
• 4 - изолација на целиот надворешен дел од цевката; тоа е многу важно и во никој случај не советува да не го занемари;
• 5 - опрема за пумпање веќе во зградата; Забелешка, ова е карактеристика на оваа шема, често пумпата е инсталирана во самиот бунар, што јасно ќе се демонстрира со дијаграмите подолу.

Шемата е посложена со многу важен додаток

Директно транспорт на вода директно во системот за водоснабдување не е препорачливо, потребно е да се инсталира колектор на вода во форма на резервоар од 40-60 литри, кое, меѓу другото, ќе обезбеди моќ за куќата во случај на непредвидени ситуации.

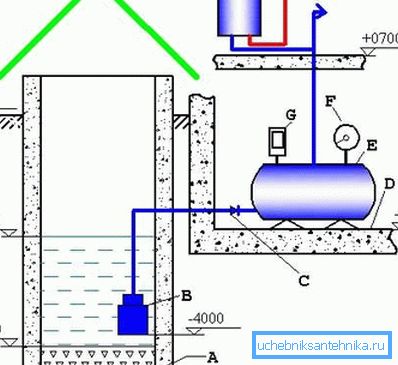

Таквата шема со резервоар може да ги има следните елементи:

• А - слој на чакал, најдобро од сите - силикон, кој е одличен дополнителен природен филтер;
• Б - потопна пумпа; тука пумпата е директно во бунарот, за разлика од претходната шема;
• Ц - вентил за проверка; но овој елемент е изведен од добро;
• Д - целата шема е изградена на три нивоа: добро - подрумот на куќата - самата соба; тука "Д" е подрум на подот;

• Резервоар за собирање Е-вода;
• F - манометар - суштински елемент на контрола на притисокот;
• G-притисок прекинувач - и ова е веќе потребно за итен прекин на системот за напојување во случај на максимална загуба или силно зголемување на притисокот;
• H-бојлер, како елемент на системот веќе на потрошувачот.

Добар совет! Кога дизајнирате систем, не заборавајте да ја разгледате корисничката карактеристика на презентираната шема со резервоар - тука се нивото на поставување на сите елементи. Значи, јасно е дека длабочината на бунарот е 6 метри, слојот на чакал на дното е 50 см, водата одозгора е 3 метри, а подот од подрумот е на длабочина од 2,5 метри.

Посебно внимание посветуваме - пумпата е на растојание од 1,5 метри од чакал - ова е доста, за нормално функционирање на пумпата препорачуваме да го инсталирате на висина од 70-80 см од дното.

Напредни кола за сите прилики

Прво, размислете за шемата во која е многу измазлив однос кон чистотата на водата што се испорачува, а тоа е секогаш добредојдено. Сепак, има еден недостаток, што може да изгледа значајно.

Тристепен коло за чистење

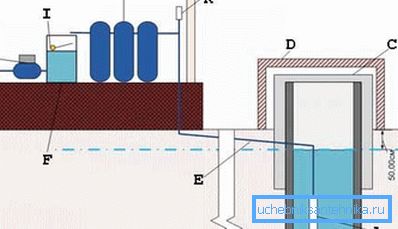

Воведување на друга опција за водоснабдување, која се состои од:

• A - потопна пумпа;
• Б - тука е нивото на подземните води;
• C - добро изолација; често се користат плочи пена 10 инчи;
• D - бунарот на бунарот за заштита од остатоци и дожд;
• Е-водовод со грејна жица 100 W; многу важен, но, исто така, скап дел од шемата, земајќи ги предвид трошоците за електрична енергија за постојано греење од октомври до април;

• F-резервоар за вода;
• G - уште една, веќе помоќна, пумпа во форма на полноправна пумпна станица;
• H-допрете за потрошувачот;
• I - пливачки механизам за контролирање на работата на потопната пумпа; имајте во предвид дека работата на пумпата не се следи од притисокот во системот, туку од нивото на водата во резервоарот за складирање; кога нивото во резервоарот ќе ја достигне граничната вредност, пумпата во бунарот ќе престане да работи;
• J-систем за прочистување на водата; Навистина, само повеќестепени системи даваат вистински ефект за прочистување на водата, секоја фаза во која е одговорна за нејзината задача да доведе вода во ред;
• К - вентил за проверка.

Ајде да го припишеме следното разгледување на недостатоците на презентираната шема:

• можете да вежбате добро на местото на доброто за да обезбедите вода за вашата локација;

• но добрата и профитабилна водна вода е на располагање постојано и со свои раце; можете да ја снабдите водата со куќата или преку гасовод или, земајќи го одозгора, што се нарекува "на стар начин" - кофа; оваа можност е многу корисно да се напушти;
• на претставената шема, оваа можност е исклучена поради целосното блокирање на излезот на добро излегување на врвот од греачот; Ова треба да се препознае како помал недостаток на шемата.

Се фокусираме на заштитата

Заштитата на сите елементи на системот за водоснабдување од замрзнување кога станува збор за снабдување со вода е многу важна.

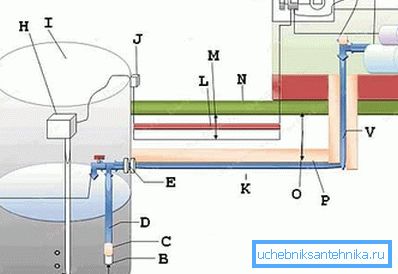

Следнава шема може да служи како пример во овој поглед:

• A - ова растојание од филтерот не треба да биде помало од 50 см;
• Б-филтер за цитри;
• Ц - вентил за проверка;
• D - цевковод;
• Е - внимателно запечатен излез од бунарот;
• Ф-мета и вентил за одвод на вода, како елемент на заштитниот механизам;

Добар совет! Безбедното одводнување на водата од системот е многу важно, но често се изведува горе, на земја во близина на бунарот. Ако ја изберете оваа опција, ве советуваме да се повлече колку што е можно од бунарот, со најтесно опремена заштитна глина за заклучување околу бунарот.

• G-изолација плочи; можеби затоплување на ова место е прекумерна мерка на заштита;
• H - компресор со аерациона функција; елемент на заштита навлезе во шемата дури и тука - аерација на вода, сатурација со кислород, еден од најефикасните методи за чистење со оксидирачки нечистотии, пред сè - метали; оксидацијата се собира на дното во форма на талог, кој мора да се собере;
• Јас - добро;

• J - електронски контролен систем сокет - задачи бараат;
• К - загреаниот гасовод;
• L - заштита на електричниот кабел;
• М-кабел е поставен на длабочина од 50-70 см;
• O е длабочината на замрзнувањето на почвата; забележи недостаток на шемата - цевката треба да се постави 20-30 см под нивото на замрзнување;
• P - изолација; како што покажува практиката, со тоа организирана топлинска изолација не го дава посакуваниот ефект, подобро е директно да се загрее цевката;
• Q - автоматски систем за исклучување за 6-10 ампери;
• R е елемент на системот за исклучување веќе на 25 А;
• S - грејниот кабел;
• Т - пумпна станица;
• V-цевка; препорачан дијаметар - 32 мм;
• U-основа, која никогаш не треба да се заборави.

Решавање на проблемот за поставување потопна пумпа

Правилното поставување во бунарот на потопната пумпа ќе помогне да се обезбеди соодветен притисок на вода и неговиот квалитет. Кога станува збор за правилно сместување, ние подразбираме растојанието на пумпата до дното на бунарот - треба да биде најмалку 50 см, а идеално 60-70.

Ако пумпата е поставена пониско, тоа ќе ги подигне седиментите од дното, што ќе влезат во нафтоводот и со тоа ќе го деградираат квалитетот на водата.

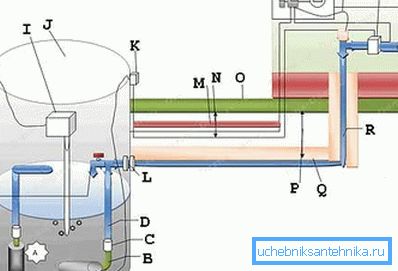

Во дијаграмот подолу се претставени две опции за поставување потопна пумпа:

• И - вертикална поставеност, кога нивото на водата во бунарот и димензиите на самата пумпа го дозволуваат тоа, најпосакуваната поставеност;
• Б - хоризонтална поставеност; ова се користи само кога има недостаток на вода во бунарот, а растојанието до дното од 15 см, што го навеле програмерите, мора да се препознае како неприфатливо, но често нема ништо што можете да направите за тоа; Само еден заклучок - најверојатно примарната влезна вода ќе биде запушена и ќе мора да инсталирате дополнителни филтри.

Конститутивните елементи на шемата се:

• А - ова е проблематично растојание од 15 см;
• Б - неопходно е во оваа ситуација да се користи флексибилно црево од 1 инч;
• Ц - вентил за проверка;
• D-32 mm цевки;
• Е - веќе постои растојание од 50 см и ова е нормално;
• Вентил за вентилација и вентил за безбедност;
• Г-изолација;
• H - електричен штекер - секогаш користејќи електрична енергија на отворено предизвикува проблеми со заштита од изложеност на животната средина;

• I - компресор со аерациона функција;
• J - добро;
• K-приклучок;
• L - излез од бунарот, квалитетот на врските не смее да предизвика никакви поплаки;
• М-кабелска заштита;
• О - самиот кабел, кој се препорачува да се постави на длабочина од 50-70 см, но одговара на ова ниво со замрзнување на длабочината на почвата;
• P е длабочина на пенетрација од мраз;
• Q-изолација;
• R-32 мм цевки;
• S-заземјување;
• Т - автоматска плута за 3-6 А;
• V - приклучок 25 A;
• U-греење кабел;
• W-притисок прекинувач.

Не заборавајте за куќата

Не заборавајте, на крајот, заради што почнала целата гужва - заради снабдување со вода во домот.

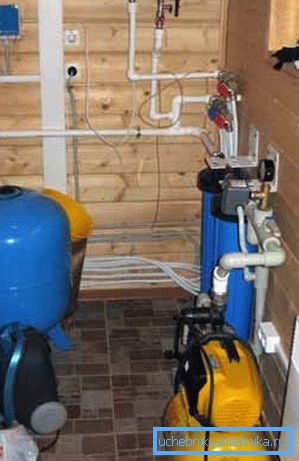

Подолу е дијаграм кој ги открива нијансите на врската од таканаречената потрошувачка страна:

• 1 - вентил за одвод, кој мора да биде поставен под филтерот и пумпната станица, трошокот за грешка е едноставен - низок или воопшто нема притисок на водата;
• 2 - троен излез од груб филтер;
• 3 - груб филтер;
• 4 - цевка од нерѓосувачки челик долга 1 сантиметар и долга 15-20 см;
• 5 - хидроакумулатор;
• 6 - моторот и пумпата со редуктор;
• 7 - прекинувач за притисок со манометар;
• 8 - кран свртен со устата нагоре;
• 9 - инка вметната во вентилот - мора да биде над излезната точка на пумпата;
• 10 - допрете што ви овозможува да ја блокирате линијата од грејачот;

• 11 - фин филтер со манометар и вентил за одвод;
• 12 - вентил за одвод; Обрнете внимание на оваа функција на колото - употребата на осигурувачи од итни ситуации - одводни вентили се многу корисни и важни;
• 13 - вентил за ослободување на притисокот;
• 14 - вентил за одвод, неговата цел - ослободување на системот пред почетокот на студеното време;
• 15 - црева за вшмукување;
• 16 - повлекување од нерѓосувачки челик под нивото на замрзнување на почвата;
• 17 - вентил за кршење на воздухот;
• 18 - миксер за топла и ладна вода;
• 19 - вентил;
• 20 - 50 литри котел;
• 21 - одвод на вода од системот.

Колектор на ладна вода

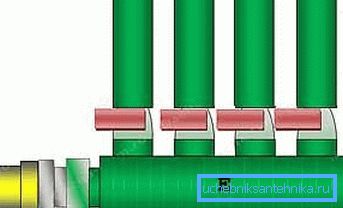

Секој систем за водоснабдување - масата на конектори и колектори. Подолу е даден примерот на колектор за дистрибуција на ладна вода која се снабдува од бунарот.

Колектор за топла вода може да изгледа на ист начин:

• А - до мијалникот;
• Б - до миксер за туш;
• C - во тоалет и машина за перење;

• D - во кујната;
• Електронска колекторска цевка 32 mm (и 25);
• F-линија од филтерот;
• G - подалеку од грејачот.

Колекцијата е претставена на 4 места, иако, се разбира, можете да го зголемите нивниот број на ваша дискреција, не заборавајќи само на соодветното зголемување на притисокот во снабдувањето.

Заклучоци

Да, животот почнува само кога ќе завршите со работата на бунарот. Сега ќе морам да му докажам на моето семејство дека не мора постојано да трчаат по вода на улица. За да го направите ова, и ние од бунарот носиме полноправно водоснабдување, кое бара голема мисла и работа.

Бидете сигурни да го гледате дополнителното видео во оваа статија, може да ви помогне да ја одберете потребната шема, земајќи ги предвид вашите преференци и услови за работа.
