Па пумпна станица: уред, сорти, инсталација

За добро сервисирање, се користи разновидна опрема за пумпање: ова е, исто така, површинска опрема со акумулатори или резервоари, и потопни уреди и механички пумпи.

Сакаме да кажеме за пумпни станици за бунари, кои припаѓаат на системи за површинска вода.

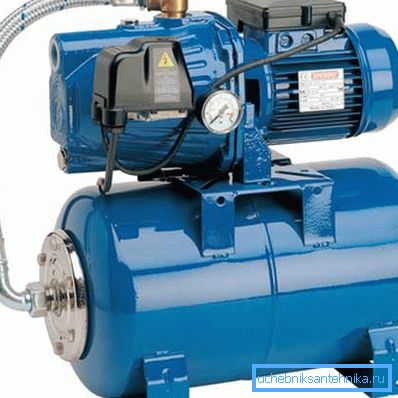

Пумпна станица

Уред

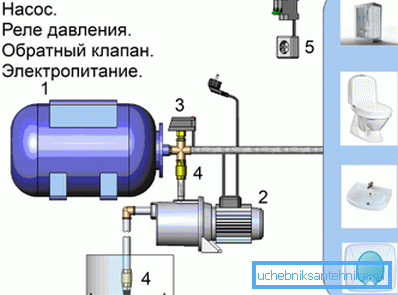

Генерално, типична пумпна станица е систем кој се состои од следниве основни елементи:

• Хидроакумулатор. Ова е резервоар во кој водата се пумпа до одреден притисок, овозможувајќи му на системот да им служи на потребите на системот за водоснабдување. Овој уред ви овозможува да го избегнете постојаното стартување на моторот на пумпата и да обезбедите стабилен притисок и притисок во системот;
• Пумпа Во овој капацитет најчесто се користат центрифугални самовшмукувачки или вителски агрегати. Системот за испорака може да биде опремен со далечински или внатрешен ejector, со што се зголемува можноста за вшмукување поради ефектот на Bernoulli, истовремено намалувајќи ги вкупните перформанси на системот;

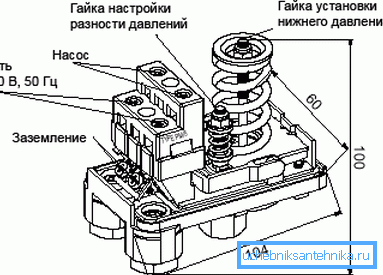

• Притисок прекинувач Овде гледаме елемент на системот за автоматска контрола, кој е конфигуриран така што кога притисокот се издига над предодредена вредност, релето го исклучува напојувањето на моторот на пумпата, и кога притисокот паѓа под однапред одредена вредност, моторот повторно се вклучува;
• Проверете го вентилот Овој елемент на системот не дозволува течностите да течат во спротивна насока и да го остават резервоарот за акумулаторот или млазницата за вбризгување вода, бидејќи ако воздухот влегува во системот, пумпата може да не успее;
• Јазол за поврзување со енергија. Тоа е обичен монофазен или трифазен (во зависност од дизајнот) приклучок за соодветниот излез, а исто така содржи осигурувачи и систем за заземјување.

Акумулаторот е многу едноставен: во челичен цилиндар има гумена сијалица, околу која има компримиран воздух. Крушата е поврзана со влезот, каде што водата се испумпува преку обратниот вентил и од каде оваа вода влегува во системот за водоснабдување кога е отворена тапачката или другиот санитарен уред.

Кога пумпањето на водата ја зголемува волуменот, компресирајќи го воздухот во цилиндерот. Така, кинетичката енергија на моторот на пумпата е зачувана како потенцијална енергија на компримиран гас кој има тенденција да го притисне течноста од круша. На влезот на цилиндарот се постави прекинувач за притисок, кој е вграден во јазот во колото за напојување на моторот на пумпата.

Со помош на специјални навртки, релето е нагодено така што кога ќе се достигне границата на горниот притисок, релето го отвора колото и моторот се исклучува. Потоа, кога водата се пумпа во водоводна мрежа за време на неговото работење, притисокот во цилиндерот на батеријата се намалува, и кога притисокот поставено од приемникот ја поставува пониската граница на притисок, релето го затвора колото и моторот почнува да пумпа вода во сијалицата на цилиндерот на батеријата повторно.

Обрни внимание! Дизајнот на пумпната станица се базира на принципот на саморегулација или автоматска контрола на системот. Вредностите на притисокот за пумпање и исклучување се одредуваат врз основа на параметрите на системот за водоснабдување, бројот на точките за внесување на вода, продуктивноста на доброто и другите параметри.

Видови

За да дознаеме како да избереме пумпна станица за бунар, ќе мораме да ги разбереме видовите на станици и да разбереме кои се нивните разлики..

Постојат три главни типови на системи, во зависност од дизајнот на течниот систем за вшмукување:

1. Директен всисен систем. Пумпата создава вакуум во цевката за довод на вода, а атмосферскиот притисок ја турка течноста во оваа цевка. Проблемот на системот е тоа што, поради ограничениот воздушен притисок во атмосферата на нашата планета (околу 1013, 25 hPa), колумната со вода која овој притисок може да ја притисне е само над 10 метри;
2. Систем со интегриран ejector. Овде има индиректно вшмукување на водата: пумпата создава млаз, којшто, кога минува низ млазницата на ејекторот, создава намален притисок во вшмукувачката комора и под нејзиното дејство црпи вода од бунарот. Предноста на овој систем е тоа што пумпата е осигурана од суво трчање, бидејќи постојано пумпа вода во кружниот циклус;

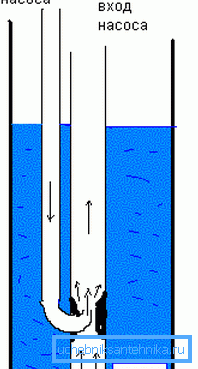

3. Далечен ејекциски систем. Во овој случај, дизајнот се претпоставува дека ејекторот е потопен во бунарот, а сега висината на колоната не се однесува на нас, бидејќи апаратурата се наоѓа во близина на ретровизорот. Овде, вшмукување се изведува и поради ефектот на Бернули на индиректен начин, но перформансите и ефикасноста на системот паѓаат во корист на можноста за подигнување на вода од голема длабочина.

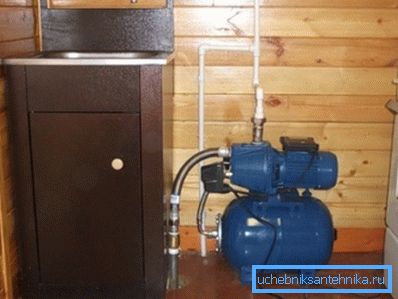

Првиот вид систем може да користи пумпна станица за абисински бунар, бидејќи нејзината длабочина не ги надминува можностите на атмосферскиот притисок. Исто така, овој систем е погоден за плитки извори на песок, но ако нивната длабочина достигне 15 метри (сето тоа е поголемо од 9), тогаш таквата станица нема да работи.

Вториот тип го има истиот опсег како и првиот, едноставно е заштитен од дефекти на пумпата поради воздушните приклучоци што влегуваат во цевководот. Ова е попрогресивен дизајн, но цената е повисока.

Системот со далечински (потопен) ејектор ви овозможува да пумпате вода од длабочина од околу 40 метри. Најчесто оваа опција се користи на длабочина од 20 метри или 25 метри, но изведбата на таквата пумпа е ограничена на мала ефикасност и затоа не функционира добро за фармите со голем број точки за внесување на вода.

Исто така постојат и конструкции каде што наместо хидроакумулатор се користи резервоар за чување, во кој пумпата се вклучува и исклучува со помош на пловечки механизам. Таквиот модел се смета за застарен, бидејќи водата ќе ја поплави вашата куќа кога плови ќе успее, и ние нема да се задржиме на него детално.

За погодност за пресметување на потрошувачката на вода во водоводот дома, ние составивме табела со просечни потрошувачки вредности на разни водоводни тела:

Ако го додадете протокот на сите ваши точки на вода, ќе ги добиете потребните перформанси потребни за истовремено работење на сите славини.

Обрни внимание! За да го одредите видот на потребната опрема, треба да го знаете нивото на водено огледало во бунарот (динамично ниво), како и бараните перформанси на системот за водоснабдување. Познавајќи ги овие параметри, лесно можете да ја одберете саканата единица.

Придобивки

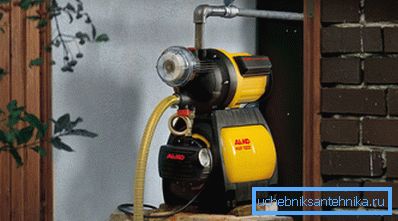

Како што е познато, не само површинските станици, туку и потопните пумпи се користат за опремување на водоносни слоеви. Кои се предностите на надворешните единици за потопување?

Нема многу од нив, но тие се доста значајни:

• Најважна предност е ниската цена во споредба со скапите длабоко вкоренети уреди. Ако не треба да обезбедите поголеми перформанси или да пумпате вода од голема длабочина, тогаш нема многу смисла да потрошите пари на потопен уред за добро;
• Површинската локација овозможува лесен и удобен пристап до опремата за негово одржување и поправка во случај на дефект или несреќа. За да се извршат чистења или прилагодувања на пумпите за длабока буна, тие мора да се отстранат од обвивка, што е доста проблематично и не секогаш лесно;
• Кога единицата не успее, може лесно да се замени, бидејќи трошоците за замена на таквата опрема за пумпање за бунари нема да бидат многу погодени од семејниот буџет, а сложеноста на работата е достапна дури и до аматерот;
• Уред со вграден или далечински исфрлувач не се плаши од влезот на воздух во системот, бидејќи колото за рециркулација постојано го наполнува пумпата со вода;
• Многу модели на станици може да се користат како пренослива опција за напојување на градини или други цели.

Обрни внимание! Како што може да се види од карактеристиките, препорачливо е да се користат системи за снабдување со површински води во земјата, во мала фарма, во приватно домаќинство со мала потрошувачка на вода. За одржување артески бунари или многу големи фарми таквите станици не се соодветни.

Недостатоци

Како и секоја друга опрема, уредите за пренос на површинска вода имаат неколку недостатоци:

• Длабочината на бунарот, која може да се сервисира со конвенционална станица без преплавен исфрлувач, не е поголема од 8 до 9 метри. Зошто не 10.3? Ова се должи на загубата и не-идеалните работни услови на опремата;
• Површинската пумпа или центрифугалната станица создава прилично забележлив шум, и кога опремата се наоѓа во внатрешноста на куќата, оваа бучава ќе ја чујат нејзините жители;

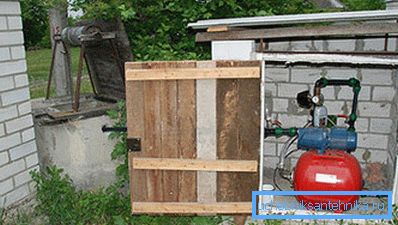

• Кога ќе ја зачувате летната куќа за зима, единицата која се наоѓа на површината ќе мора да биде скриена или одземена со вас, бидејќи може да биде украдена или оштетена;

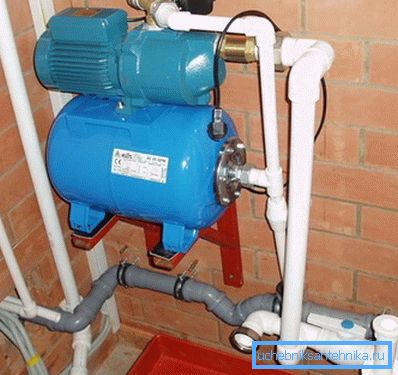

• Станицата бара одредено место во техничката, комуналната или подрумската просторија, што не е секогаш можно да се распредели;
• Кога работи моторот, се појавуваат доволно силни вибрации што може да им наштетат на околните градежни структури и цевководот поврзани со системот.

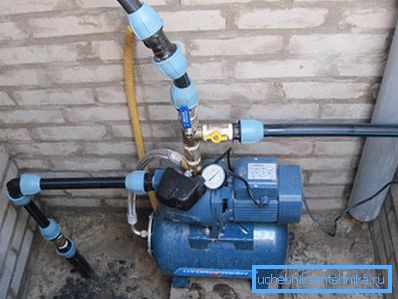

Обрни внимание! И покрај сите недостатоци и ограничувања, вообичаената пумпна станица со притисок од 45 метри е доволна за потребите на семејството од 4 лица.

Собрание

За оние кои сакаат да ја поврзат опремата со свои раце, подготвивме мала инструкција:

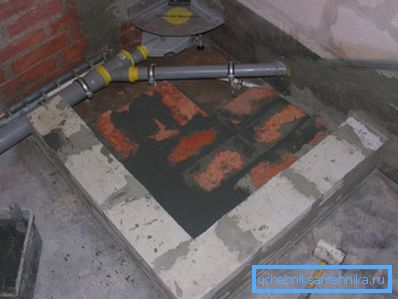

1. На избраната локација на станицата правиме солидна основа. Најсоодветниот начин е да се подигне подиум од тули или бетон од 1,2-1,4 метри;

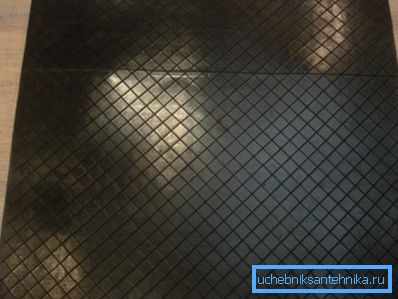

1. На подиумот ставаме гумена подлога со дебелина од 10 - 20 мм за да ги пригушиме вибрациите. Ние го инсталираме комплексот на нозете, ги зацврстуваме нозете со сидра на подиумот преку монтажните дупки;

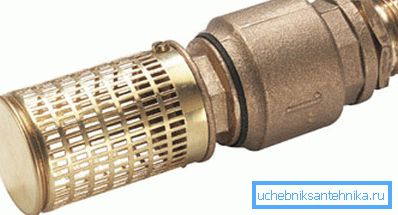

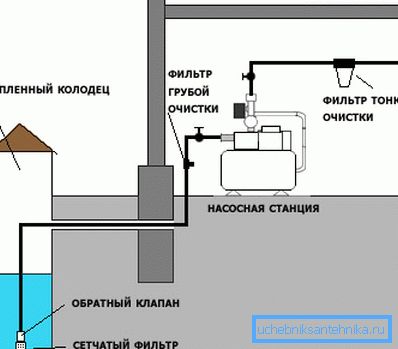

1. Од бунарот до пумпната локација копаме длабок длабок под нивото на замрзнување на почвата, во кое лежиме нафтовод од полиетилен или друга пластика. Ние го дополнуваме всисниот крај на цевката со обратен вентил и груб филтер (редовна мала нерѓосувачка челична мрежа;

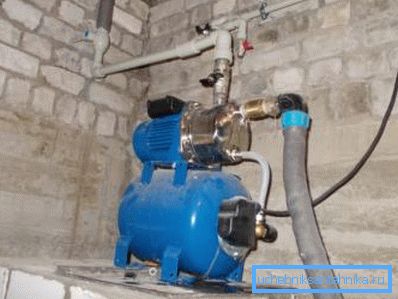

1. На крајот на цевката што доаѓа од изворот на водата, ние ветер на инчен спојка со надворешен навој, на кој прицврстуваме вентил за враќање, потоа метален аголен приклучок, проследен со директна допрете "Американец". Сето ова е поврзано со всисната порта на системот;

1. Излезот на единицата се продолжува со "американски" кран, на кој се прицврстува комбинирана ротациона (90 степени) спојка направена од полипропилен на нивите. Прицврстете ја цевката за вода до спојката;

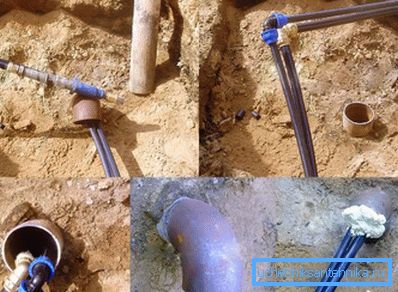

1. Вертикалната вшмукување цевка е поврзана со хоризонталниот дел од подземниот цевковод со вртливи фитинзи или спојки;

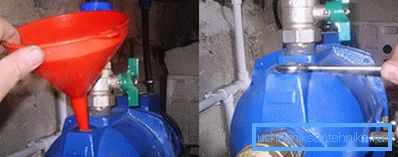

1. Пополнете ја пумпата со вода преку посебна дупка (прочитајте ги упатствата за уредот), отворете ги чешмите и направете тест за работа на системот;

1. Ако тестот е успешен, копаме во ровови и запечатете го и затворете го местото каде цевките влегуваат во бунарот.

Заклучок

Како што може да се види од нашите упатства, инсталацијата и поврзувањето на пумпната станица не е толку тешко. За да го соберете водоводот, можете да го повикате волшебникот, и можете да го направите сами со следење на поени во дадениот водич. Исто така, ви помогне видео во оваа статија.
