Водоснабдување

Ако одлучите да направите водовод во приватна куќа со или без резервоар, тоа значи дека имате можност да користите бунар или бунар (артезијан или песок) за оваа намена. За транспорт на вода во такви случаи се користат површински (хидрофори) и потопни (длабоки) пумпи, но втората опција е поповолна во однос на техничките параметри.

Затоа, ќе се занимаваме со инсталирање на потопната пумпа и жици од полипропиленски цевки, а покрај тоа, ќе ви го покажеме видеото во овој напис.

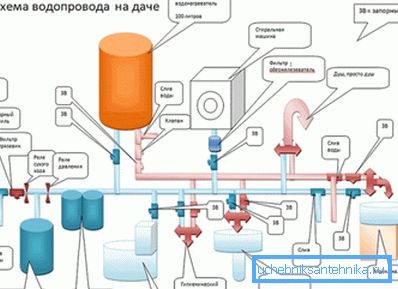

Уредот водовод во приватна куќа. Шема

Автономно водоснабдување

Препорака. Потопни пумпи се вибрациони и центрифугални, но системот за водоснабдување во приватна куќа ќе биде подобар со центрифугална единица. Факт е дека вибрациони пумпи се поевтини, но нивните технички карактеристики се исто така пониски. Покрај тоа, вибраторната доза на вода предизвикува добро надувување, што доведува до намалување на протокот.

Па проток

Па проток
  • За да знаете дека вашиот извор на вода (добро или добро) ќе биде доволен за потребите на фармата, треба да ја одредите нејзината брзина на проток, која се мери во m3/ сек, м3/ мин, м3/ час и м3/ ден. Тоа е, треба да се утврди колку брзо изворот ќе се надополни при внесот на вода.
  • За ова, потребно е да се испумпува целата вода од доброто (добро) и да се измери времето поминато на него (добро е да се користи пумпата за овие цели). Сега пресметајте ја волуменот на пумпаната вода - ова може да се направи со помош на долга лента или кабел - да се измери растојанието од статичкото ниво на површината на земјата, а растојанието од површината до дното - разликата меѓу нив ќе биде висината на водата.
  • Во прилог на статиката, треба да се утврди статичкото ниво - се одредува кога се внесува доводот, статичкото ниво се спушта и конечно се поставува на едно место - ова ќе биде динамичко ниво (за пумпи со различна моќност, оваа бројка ќе се разликува).
  • Дебитот се одредува со формулата: Dt = V / (Hdin-Hstat) * Hw. Овде Dt е саканиот проток во m.3/ час, V е брзина на транспорт во m3/ час, Hdin - динамичко ниво, Hstat - статичко ниво, Hw - висина на колоната од дното до статичката етикета.
  • Моќта на потопната пумпа не треба да ја надминува протокот на изворот, и може да ја добиете потребната бројка ако ги сумирате сите водни доводи во куќата и на локацијата. За едноставност, можете да се фокусирате на табелата подолу, преку која можете да направите проект за водоснабдување во приватна куќа.
Име на бања Проток на вода
Слави за миење садови 0.4m3/ час
Bide 0.4m3/ час
Тоалетна чинија 0.4m3/ час
Послужавници 0.7m3/ час
Машина за миење садови 0.7m3/ час
Машина за перење 0.7m3/ час
Туш кабина 0.7m3/ час
Хидрант за наводнување на градината (градина) 0.7m3/ час
Бања 1.1m3/ час

Приближна потрошувачка на вода за различни бањи

Земјени работи

Ровот од бунарот со кејзон до куќата

За да дознаете како да добиете систем за водоснабдување во приватна куќа, треба да ја знаете длабочината на замрзнување на почвата во вашето подрачје - длабочината на ровот ќе зависи од овој индикатор - најдобро е да го направите тоа 50 сантиметри под оваа критична точка.

Дополнително, дното на рововите мора да се пополни со слој од песок најмалку 2-3 см - оваа мерка служи како заштита на полиетиленската цевка од нејзиното оштетување со разни остри предмети што можат да бидат во земјата (стакло, камења, жица). При полнење на цевката и кабелот, тие исто така прво истураат песок, а потоа фрлаат во земјата.

Препорака. Со цел да се залепи песок истурен во ровот, воопшто не е потребно да се користи подесувате. Доволно е доволно за да се истури со вода, и веднаш ќе се исцеди.

Во прилог на ровот, ќе мора да копате јами против ѕидот од внатре и надвор, за да можете да стартувате полиетиленска цевка преку или под темелите.

Ако имате монолитна основа, тогаш во лентата неопходно има арматура што нема да ви дозволи да користите дијамант или капак за зарез - дупката ќе треба да се издлаби со длето и вежба и арматурата да се сече со мелница. Сепак, може да помине под темелите, но за ова надворешната и внатрешната јама мора да бидат доволно длабоки.

Дупка во добро прстенот

Ако имате бунар, тогаш ќе треба да вежбате дупка во доброто прстен, но упатството овозможува нивно производство со жичан или зајакнат кафез, затоа не можете да користите основен мелница.

Најсоодветниот начин да го направите ова е со вежба - нацртајте круг на посакуваниот дијаметар и вежбајте дупка долж периметарот со минимално растојание помеѓу дупките, како на горната слика. После тоа, дел од бетон може да се исфрли со чекан или длето и за ова може да се употреби вежба за чекан.

Користете адаптер

Во тие случаи, ако жиците во приватната куќа се изведуваат од бунарот, тогаш може да се користи адаптер за дупчење - овој уред ја врши истата улога како фитингот на компресорот, иако нејзината цена е нешто повисока. Тој е монтиран под нивото на замрзнување на земјата, и сега ќе ви кажеме како да го направите ова.

Изработка на дупка

Како по правило, цевката за производство и куќиште при бушење на бунар се добива повисоко од потребното, затоа вишокот дел едноставно е отсечен од мелница, по што се поставува врвот. Но, ние сеуште ќе имаме адаптер - дупка за тоа е дупчат со машина за дијамантски круна со соодветен дијаметар.

Па компонентите на адаптерот се исклучени.

За да го инсталирате и зацртате дел од адаптерот со цевка на цевката, ќе треба да ја навртувате шипката во другата половина - за тоа има посебна дупка со навој. Полиетиленска цевка (HDPE) со директно затегнување на крајот може да се користи како прачка - конецот едноставно се вклопува. Само бидете внимателни дека адаптерот не е произволно исклучен и не падне во бунарот.

Прицврстете го надворешниот дел од адаптерот на обвивката

Намалете го адаптерот до нивото на дупката и, помагајќи со прстите, однапред извлечете ја млазницата и извртувајте ја оревцата за да го поправите - потоа делови може да се одделат.

PND цевка зацврсти компресија фитинг

Сега контролниот вентил е прицврстен на потопната пумпа, така што водата не тече надолу под притисок, а на HDPE цевката (низок притисок полиетилен) на саканата должина со прицврстување фитинг - пумпата треба да се нурне под динамично ниво за најмалку 30 см. Од друга страна Страната на HDPE исто така е намотана на фитинг што ја поврзува цевката од 32мм со отстранливиот дел од адаптерот.

Поврзување на два дела во делот за дупчење

Сега треба да го направите сами, со помош на прачка, спуштете ја пумпата во бунарот и ставете го отстранливиот дел на претходно фиксниот дел - посебно подмачкување нема да дозволи водата да се впие во зглобот. Нема да биде возможно да се користи бунарот за бунарот, бидејќи бетонските прстени се премногу дебели ѕидови и нема доволно должина на цевката за инсталација.

Монтажа на цевки и состав на пумпна станица

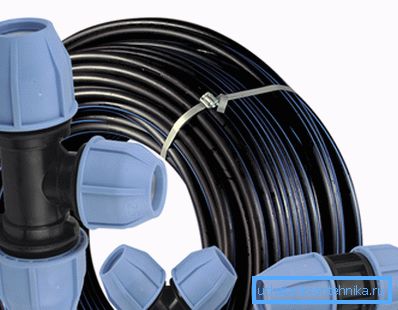

HDPE цевка со фитинзи за компресија

Како што споменавме порано, снабдувањето со вода за приватна куќа, ќе направиме 32 милиметри полиетиленска цевка со низок притисок. За да го направите ова, зацврстете го директно прицврстување на адаптерот или, ако не постои, поврзете го со агол за компресија - можете да го видите на горната слика.

Цевката мора да се повлече од бунарот до куќата - до местото каде што ќе биде инсталирана пумпна станица - најчесто за оваа намена копаат дупка во подот, лежејќи го со тули и бетон.

Поврзување јазол

Сега се свртиме кон собранието на пумпната станица - ако се сомневате во длабочината на заптивната плоча, треба да размислите како да го загреете снабдувањето со вода ако се замрзна. Во такви случаи, веднаш по полиетиленската цевка, во неа се вметнува метална маица за да влезе во грејниот кабел, како што е прикажано на горната слика. Пред маичката, можете да инсталирате топчести вентили - со тоа можете да ја исцедите целата вода од системот.

Изгледа како пумпна станица во јамата (кејсон)

Откако ќе се монтира тефлонскиот вентил, а потоа и грубиот филтер. По филтерот се поставува блок со прекинувач за притисок и сензор за сушење, но би било подобро ако ги купите овие уреди одделно еден од друг - тогаш ако не успеете да ги отстраните, повеќе нема да треба да ја менувате целата единица.

На истата локација, ќе треба да инсталирате мембрански резервоар - со негова помош, системот создава притисок и снабдување со вода, и по сето ова, не заборавајте да поставите парична казна филтер пред единицата за пребивање на вода (обично овие уреди се направени со касети).

Пумпата е поврзана на мрежата користејќи кабел - ако е бунар, тогаш има специјални приклучоци на врвот, како и посебен болт за прицврстување на кабелот на кој се суспендира пумпата. Ако имате бунар, тогаш кабелот се пренесува преку дупка во бетонскиот прстен, а кабелот се спојува на друго парче со помош на пресврти и топлински млазници.

Забелешка По склопувањето на пумпната станица, треба да се изврши тест за стартување на пумпата и да се проверат сите врски. Ако не најдете никакво истекување насекаде, тогаш цементирајте го цементниот малтер или плочката за лепење во пасусите во основата или во прстенот на бунарот, на местото на премин на цевката. Наполнете ја цевката и кабелот со песок, наполнете ја со вода за собирање и фрлајте ров во почвата.

Полипропиленски жици

Полипропилен лемење

Зглобовите на полипропиленските цевки, кои сега најчесто се користат за жици, се изведуваат со помош на специјален рачка за лемење и млазници, кои се избрани до нивниот дијаметар. Полипропиленски фитинзи како што се маици, спојки, агли од 32?, 45? и 90?, како и фитинзи со надворешна или внатрешна нишка од една страна и PPR чешми.

Покрај тоа, цената на молк во приватна куќа, изработена од полипропиленски цевки, е многу помала од сличен уред изработен од метал или метален ламинат.

Дијаметар во mm Длабочина на лемење во мм Време на греење во секунди. Време на ладење во мин.
20 14-17 6 2
25 15-19 7 2
32 16-22 8 4
40 18-24 12 4
50 20-27 18 4
63 24-30 24 6
75 26-32 30 6
90 29-35 40 8

Табела на параметри за заварување на цевки со СПР

Кога заварувате цевки за водовод во приватна куќа, не прегревајте или притиснете ја дупката за монтирање повеќе од потребното, бидејќи тоа ќе доведе до блокирање - полипропилен ќе се израмни и ќе го блокира каналот. За да се покаже точноста на лепењето, како на сликата бр. 4, треба да го издржите времето на загревање и ладење на цевката за проток, а исто така да ги набљудувате димензиите на влезот на цевката во фитингот - овие табели може да ги видите во горната табела.

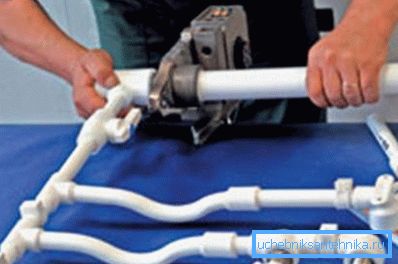

Заварување најдобро се прави во блокови.

За олеснување на инсталацијата, ќе ви биде многу полесно ако работата со лемење се изведува во блокови, но за ова ви треба помошник, во спротивно, како да го поставите собраниот блок или долгата цевка. Вашиот партнер ќе треба само да ја држи цевката или заварениот дел во саканата положба така што фиксацијата ќе биде рамна. ППР цевките се закачени со загради или малтерирани со стробови.

Заклучок

Како заклучок, би сакал да кажам дека автономниот систем за водоснабдување во приватна куќа директно зависи од работата на пумпата и тоа е под влијание на бројот на циклуси на неговите почетоци и запирања. Со фабрички стандард, застанува со притисок од 3 атмосфери, и започнува во 2 атмосфери. Но, можете да ги промените поставките на прекинувачот за притисок со поставување на 5 и 1,5 атмосфери, соодветно.
