Мрежи за вода: сорти, компоненти и дизајн прашања

Водата се транспортира до потрошувачите преку водоводните цевки и водоводните мрежи. Овие структури мора да бидат во согласност со барањата за ефикасност и сигурност. Ова се постигнува со правилен избор во дизајнот на рутата на гасоводот и распоредот на мрежата, материјалот и делот на цевките, како и начините на нивно функционирање.

При изборот, доделувањето и користењето на локациите за водоводни цевки, неопходно е да се придржуваат кон законите за земјиште и одредени регулаторни документи.

Сорти на вода мрежи

Сите системи за водоснабдување се поделени на надворешни и внатрешни мрежи.

Надворешниот дел од системите

Рашири вода во 1, 2 и повеќе "теми". Најдобра опција е да ги инсталирате на прилично покачена област, со минимален број на конструкции, во области кои се погодни за одржување и поправки.

Со цел да се обезбеди планираното ниво на водоснабдување на потрошувачите, помеѓу паралелните канали им овозможуваат на прекинувачот. По должината на трасата и на местото на сервисираните објекти може да се постават резервоари за складирање.

Класификацијата на водоводните мрежи ги дели според методот на транспорт на вода до притисок и под притисок.

1. Течноста се пумпа преку мрежи под притисок со пумпи или преку разлики во притисокот. Се создава помеѓу пиезометриската ознака на нивото на водата кај изворот и пресметаната пиезометриска ознака на местото на внесување. Првите канали се инјектирање, вториот - гравитациски притисок (гравитациски притисок).
2. Во не-притисочните (гравитационо-гравитациони) водни линии, нивниот внатрешен простор (дел) не е целосно искористен. Обемот на нивната примена не е толку широк во споредба со оние кои се под притисок.

Обрни внимание! Изведбата на поставување на проводник за слободен проток зависи од некои точки. На пример, разликата во нивото на ознаките на почетокот и крајот на снабдувањето со течности, релјефот на регионот, растојанието помеѓу јазлите за снабдување и собирање.

Употребата на цевки без притисок ја намалува цената на цевките за вода. Но, цената на трасата може да се зголеми поради зголемувањето на неговата должина поради потребата да се обезбедат бараните падини.

Системската конфигурација може да зависи од такви фактори:

• површина и распоред на објектот;
• присуство на вештачки и природни пречки;
• олеснување на регионот;
• локацијата на главните потрошувачи на ресурсите;
• локации за изворите на вода, итн.

Поради оваа причина, мрежната конфигурација може да биде разгранета, прстен или мешана. Прстените на прстенот се најскапи, но имаат највисока сигурност.

Упатството забележува дека низите на системот што го доставуваат главниот волумен на вода се багажникот. Без да биде врзан за изгледот на мрежата, автопатот секогаш треба да се поставува врз основа на насоката на главните текови на вода. Тие треба да го опфатат целиот локалитет.

Кои се надворешните мрежи

Главните елементи на мрежите под притисок може да бидат:

• резервоарот за акумулација;
• пумпна станица;
• гасовод под притисок (вода линија);
• водостопанство (кула);
• линии на хидростатички и хидродинамичен притисок;
• подземни резервоарот под притисок;
• камерата да се префрли.

Материјали за цевки за цевоводи се избираат при дизајнирање на системите и зависи од условите за нивна употреба. Ова може да биде челик, пластика, армиран бетон, азбест цемент.

Најчесто користени дијаметри на производите од челични цевки се претставени во долниот дел на табелата.

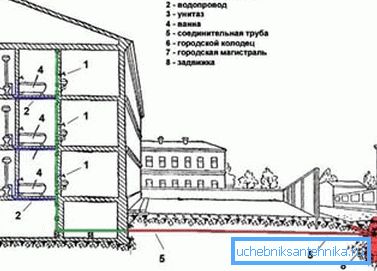

Внатрешно водоснабдување

Внатрешниот систем за водоснабдување на зградите и објектите се нарекува збир на опрема, компоненти и уреди кои обезбедуваат прием на ресурс од надворешна мрежа и негово доставување под притисок до дистрибутери на вода.

Уредот на водоводната мрежа во зградите е како што следува:

• еден или повеќе влезови;
• еден или повеќе мерачи;
• дистрибуција и снабдување гасоводот;
• затворени и контролни вентили.
• понекогаш системот вклучува пумпи за зголемување на притисокот и филтри за омекнување, деферирација, промена на бојата, итн. вода.

Внатрешниот систем за водоснабдување може да се поврзе со свои раце со општинската мрежа за снабдување на населбата или да се напојува од автономна извор на вода (површина или под земја).

Според нивната намена, системите за водоснабдување на објектите и зградите се поделени на индустриски системи, системи за пиење и противпожарна заштита.

1. Производствените мрежи обезбедуваат вода со различен квалитет за техничките потреби на потрошувачите (ладење на опремата, производство на производи, на пример, бетон, прехранбени производи итн.).
2. Пожарните помагала служат за гаснење на пожари и спречување на нивното ширење.
3. Домашните пијачки мрежи се дизајнирани да испорачуваат вода за пиење. Покрај тоа, ресурсот се користи за готвење и хигиена.

Според методот на користење на ресурсите, системот обезбедува снабдување со директен проток, обратно или повторување. Во домашните мрежи, првата сорта е вообичаена, последниве две се повеќе и повеќе се бараат во производството.

Дизајн проблеми

Примарната задача на дизајнот е рутирање на водоводната мрежа, која вклучува цртање на цевководи на планот.

Обрни внимание! Се изведува врз основа на условите за создавање доволно сигурен систем. Во исто време, трошоците за изградба треба да бидат најниски.

Кога се зема предвид следењето:

• локацијата на изворот на вода и неговите потрошувачи;
• олеснување на регионот;
• локацијата на реките, клисурите, парковите, улиците, зградите, градбите и други вештачки и природни пречки за поставување на цевководот.

Трасирањето се изведува на топографската карта на регионот по најкраткиот пат, заобиколувајќи ги пречките.

Обрни внимание! Ресурсот треба да се достави до корисниците не само во потребниот волумен, туку и притисокот да биде доволен. Тоа треба да биде доволно за да се укине водата до точките за поставување на уреди за преклопување на вода.

За таа цел, треба постојано да одржувате слободен притисок во водоводната мрежа. Со ова се подразбира разликата помеѓу ознаката на нивото на течноста (пиезометриска) во цевководот и нивото на површината на почвата.

На слободен притисок

Треба да се создаде слободна глава која е доволна по должината на целата должина на мрежата на багажникот, дури и на највисоките и најоддалечените точки.

Во такви неповолни области, притисокот не треба да падне под вредностите пропишани во прописите.

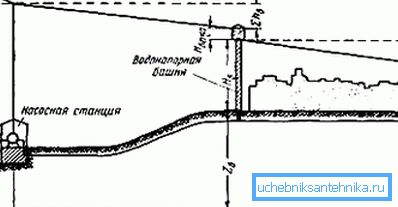

1. Значи, со цел правилно да се одреди висината на водата кула, неопходно е да се најде диктирачка точка на водоводната мрежа - ова е област во која е најтешко да се подигне водата.
2. Ова место се определува со пресметки.
3. За таа цел, неколку несакани подрачја се избрани на дистрибутивната траса на дистрибутивниот цевковод. Еден од нив ќе диктира.
4. Понатаму, се одредува "општа разредувачка точка", што е најблиску до проблематичните. Од него течноста и се внесува во нив.
5. Утврдување на знакот за притисок (piezometric) во општата точка на дистрибуција за подигнување на ресурсот до избрани проблематични области и споредување на параметрите на нивните пиезометриски знаци, експертите ја пресметуваат диктирачката точка. За неа, вредноста на етикетата ќе биде поголема.

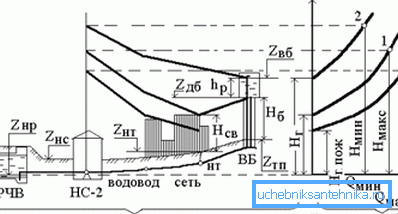

Во текот на оваа работа се нацртува пиезометриски графикон на водоводната мрежа. Ја покажува промената на притисокот долж должината на цевката.

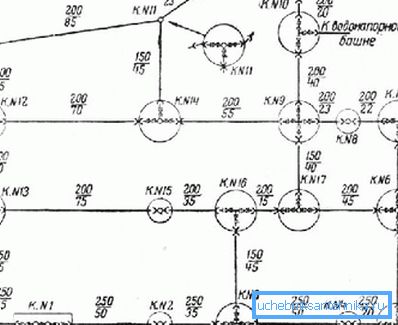

Една од важните задачи за проектирање е да се детализира системот. Се состои во изборот и специфичното поставување во мрежата на водни бунари, фитинзи, делови, итн.

Деталите на водоводната мрежа се изведуваат според избраната опција на шемата за водоснабдување. Ова е направено кога хидрауличната пресметка на системот е веќе извршена, утврдени се вистинските вредности на потрошувачката на ресурси, се утврди материјалот и дијаметарот на цевките. Детали дизајнерите произведуваат на работни цртежи. Со помош на симболи, на нив се прикажани фитинзи, фитинзи и други елементи од кои се собрани системските склопови.

Некои правни прашања

Ако создадениот систем за водоснабдување ќе биде поврзан со комуналната мрежа, прво мора да ги добиете прелиминарните технички услови во регионалниот Водоканал.

За да ги добиете, мора да ги собирате и да ги доставувате таквите документи.

1. Апликација за ТУ.
2. Формата во која ќе биде опишано балансирањето на членството во водоводните мрежи.
3. Информации за апликантот: адреса за пасош, поштенски и вистински престој, информации за контакт.
4. Наслов на дело на парцела.
5. Планирајте ги границите на територијата во која ќе се гради водоводот.
6. Дозвола за таква употреба на парцелата.
7. Информации за планираниот тајмингот на воведување на идниот објект во работењето.
8. Пресметки на обемот на потребниот ресурс (т.е. планирани товари).
9. Податоци за градежни параметри.

Технолошко поврзување со водоводната мрежа на готовиот објект се врши во границите на земјиштето. Ова се прави во рок од 18 месеци, сметано од датумот на потпишување на договорот за поврзување.

Треба да се напомене дека во исто време границите на поделбата на оперативната одговорност на водоводните мрежи треба да се вршат во согласност со Уредбата на Владата на Руската Федерација број 167 "Правила за употреба на комунални системи за водоснабдување и канализација во Руската Федерација"

Заклучок

Мрежите за водоснабдување се комплексни хидраулични структури. Постојат многу видови од нив, кои треба да бидат избрани врз основа на целта на системот и условите за неговото функционирање. Видеото во оваа статија ќе ја развие својата тема.
