Кружен вентил за влечење 11b27p1: уред, карактеристики,

Што е спојување на бакарни топки 11b27p1? Како функционира? Што изгледаат современи топчести вентили против конкурентни решенија? Каде можат да се применат? Ајде да го разбереме.

Како функционира

Месинг топчести куќишта за цевки бренд 11b27p наредени доста традиционално за овој тип на вентили.

• Главниот елемент на вентилот е бакарна топка со дупка. Во зависност од неговата положба, брзината на проток на работниот медиум низ куќиштето се отвора или затвора.

Корисно: како и сите други видови на вентили, топчестите вентили не се наменети за дотур (прилагодување на крос-кантри). Тие имаат само две работни места - отворени и затворени. Кога вентилот работи во полуотворена положба, телото помеѓу заптивните прстени постепено се полни со згура.

• Озлогласените пломби за затворање на материјалот со мал триење ја опкружуваат топката на двете страни, обезбедувајќи затегнатост во затворена положба.
• Матикот поминува низ дупката во куќиштето и е запечатен со печат-како печат - полимер прстен, кој е притиснат од врвот со мијалник.
• Печката е фиксирана на прачка со рачка (рачка или пеперутка) и орев.

Карактеристики

Техничките карактеристики на вентилот за спојување на спојката 11b27p1 се прилично стандардни.

Веројатно вреди да се додадат неколку коментари на сувите броеви:

• Материјалот на телото и топчето е исклучително отпорен на електрохемиските процеси.. Месинг не формира галванска двојка со кој било од употребените метали.
• Термичката стабилност на флуоропластот овозможува да работи не само во внатрешните инженерски системи на зградите, каде што максималната температура на зградите е ограничена на 95-105 C, но исто така и во грејни мрежи и лифтови јазли со температура на проток до +150 C. Всушност, топчестата спојка 11b27p DU15 RU16 често се користи како контролен вентил во лифтот.

Вистинскиот век на траење на вентилот во нормални работни услови е неколку пати повисок од пресметаниот. Едноставно кажано - со инсталирање, тешко дека ќе бидете принудени да купите замена во догледна иднина.

Регулаторни документи

Кој GOST на топчестата спојка 11b27p1 моментално е во сила?

• Материјалот на куќиштето, шипката и топчето се во согласност со ГОСТ 15527-2004 легури со бакар-цинк третирани под притисок.
• Рачка материјал мора да биде во согласност со ГОСТ 1583-93 алуминиум леење легури.
• Климатската верзија на вентилот е оценета според ГОСТ 15150-69 УХЛ 4 и затегнатост - според ГОСТ Р 54808.
• Конечно, производот како целина мора да биде во согласност со барањата на меѓудржавен стандард ГОСТ 21345-2005 Цилиндрични, конусни и топчести вентили усвоени од 12 држави на поранешниот СССР.

Нијанса: последниот стандард го регулира производството на вентили за оперативни притисоци не повисоки од 250 атмосфери. За ултра високи притисоци - вашите барања.

Ги спомнуваме неколку клучни барања на ГОСТ 21345-2005.

1. Ефективниот дијаметар (големина на жлебот во топката) на вентилот со големина до DN 350 вклучува најмалку 95% од дијаметарот на влезот на куќиштето.

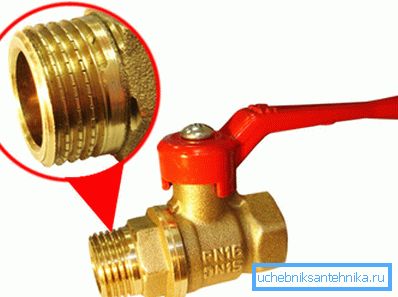

2. Дефектите во конецот, кои го носат подалеку од просечниот дијаметар, не треба да имаат вкупна должина од повеќе од половина вртење. Во овој случај, дефектите не треба да влијаат на извршувањето на навојната врска на цевките.

Соученици

Заедно со топката, во молк продавници може да се најде плута и завртка вентил. Ајде да го споредиме производот со кој студираме.

Корк

Плута од плута бара значителен напор за репозиционирање на плута: површините од месинг или од леано железо на површините што контактираат имаат прилично голема површина. Во случај на топката вентил, лизгање на никел-позлатена топка со идеална површина над седиштето на полимер со исклучително низок коефициент на триење нема забележливо отпорност при притискање на рачката.

Пакувањето на садот на плутан вентилот почнува да тече на првиот чекор на плута. Железото е неизбежно произведено дури и кога е неактивен: секој механичар ќе потврди дека за да нема протекување мора да се спакува еднаш на секои неколку години. Пломбите со полимерни вентили не бараат принципиелно одржување.

Завртка

Прашањата за собирање се релевантни овде. Употребата на гумени заптивки не ги решава целосно: гумата на крајот ја губи својата еластичност и протекување.

Покрај тоа, уредот со завртка вентил му дава на сопственикот бројни ексклузивни проблеми.

• Комплексната форма на колото ја зголемува хидрауличната отпорност и придонесува за акумулација на згура под вентилот.

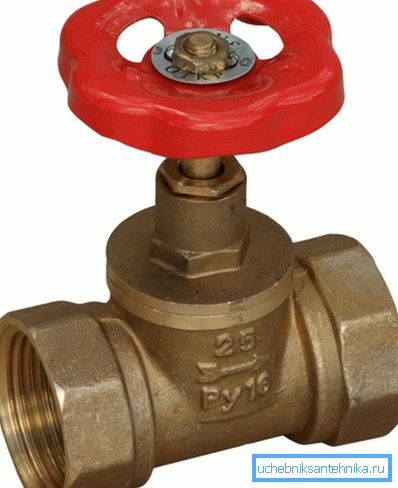

• Вентилот треба да се постави со стрелка во насока на протокот на вода. Обратна струја може да го раскине вентилот.

• Гумениот заптивка на вентилот има ограничен век на траење (ретко повеќе од 3 до 5 години). Цел-метал вентил нема да ја блокира водата ако има барем едно зрно песок помеѓу него и седлото.

Ниту еден од проблемите наведени за дизајнот на топката не е релевантен.

Заклучокот е малку предвидлив: конкурентите немаат шанса. Ако ви се случува да инсталирате водовод или греење со свои раце, очигледна инструкција е да се одлучат за топчести вентили.

Апликација

Кои големини на крановите се потребни при инсталирање на водовод комуникации во куќа или стан? Каде треба точно да се применат? Ајде да дадеме некои примери.

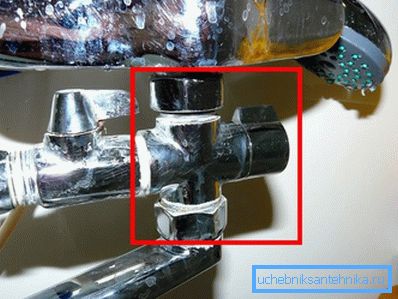

Се користи сферично спојување 11b27p1 со дијаметар од 15 mm:

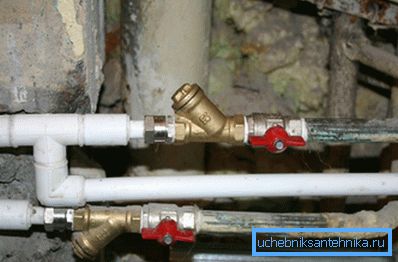

• На влезовите на ладна и топла вода во станот.

• Како контролен вентил за мерење на температурата и притисокот.
• На влошки во водоводот на поединечни водоводни тела (тоалет цистерна, мијалник, мијалник, итн).

Кршен вентил 11b27p1 со дијаметар од 20 mm се користи за отсекување на индивидуалните уреди за загревање од колото за загревање. Тој може да се стави на скокач пред радијаторот.

Капетан Очигледно потсетува: ако и двете скокач и батерија конекции истовремено се затворени, циркулацијата во столб целосно ќе престане. Наскоро соседите ќе дојдат кај вас, на чело со механичар, и ќе почнат да изговараат зли, навредливи зборови.

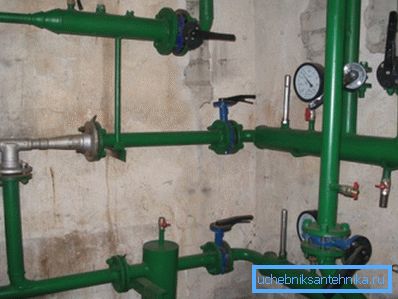

Сферичниот спојувачки вентил 11b27p1 со дијаметар од 25 mm е монтиран на столбовите на водоснабдување и греење, на депониите на лифтот и на влезните цевки на котелот.

Топчести вентили 11b27p1 со дијаметар од 32 mm може да се користат на столбови во високи згради и на истурање на греењето за отсекување на одредени делови од колото.

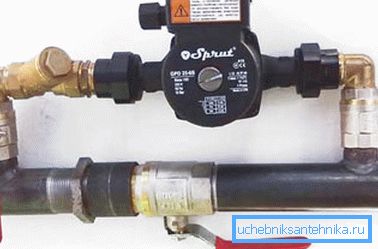

Топчен вентил 11b27p1 со дијаметар од 40 mm се користи во гравитациониот систем за греење (при вметнување на пумпата, тој го крши бајпасот). Тоа, заедно со вентилите со поголем дијаметар, може да се стави во единици за водомери и во торби за топла вода во лифтовите.

Заклучок

Се надеваме дека нашето запознавање со претставникот на домашната санитарна опрема беше доста информативно. Читателот ќе може да проучи дополнителни материјали за предметот со гледање на видеото во оваа статија. Успеси!
