Крејн ду-80 на цевката од 80 мм: верзии и нивна споредба

Какви затворачки вентили може да се користат на цевковод од 80 мм? Ќе го запознаеме читателот со дизајнот на постоечките кранови и ќе се обидеме да ја споредиме нивната функционалност. Ние веднаш ќе пропишеме дека обемот на нашето внимание ќе биде ограничен на водовод: на пример, битуменскиот триголен вентил со единица за контрола на греење 80 ќе остане надвор од предвид.

Примена области

Да почнеме, ајде да дознаеме точно каде може да се користи во комуникациите на цевките за станбени згради и затворачките вентили DU80.

• Главен влез за греење. Исклучените вентили што го исклучуваат штекерот до куќата од автопатите може да се лоцираат не само во термалниот бунар, туку и во подрумот - под услов трасата да помине директно преку неа.

Забелешка: во овој случај, чешмите остануваат во областа на одговорност на организацијата за пренос на топлина, и покрај нивната локација во рамките на периметарот на куќата. Областа на одговорност поминува низ првата цевка прирабница на влезните вентили на лифтот собранието.

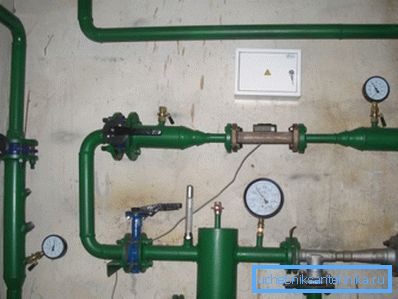

• Лифт центар. Во него може да се користат 80-милиметарски фитинзи на влезот, помеѓу лифтот и грејното коло, и во приклучоците за топла вода.
• Мерач на вода во системот за ладна вода.
• Конечно, со помош на чешми, одредени делови од водоводните или грејните кола може да се отсечат.

Опции за извршување

Какви вентили се користат во инженерските комуникации на зградата?

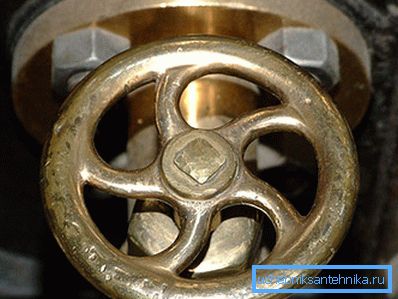

Портални вентили

Најчестата каишка од леано железо е извлечен дизајн на матични плочки, проширувањето на крајот од кое има обработени лимови со месинг огледала. Пар ретровизори вметнати во жлебовите на куќиштето. Матичните се испорачуваат со ротирање на тркалцето со навој челуст.

Главната предност на вентилот е релативно мала хидраулична отпорност: образите во отворена положба се целосно отстранети надвор од протокот.

Недостатоци:

• Потребата за периодично пакување на жлездата. Се произведува дури и кога е неактивен.
• Формирањето на депозити на огледалата и, како последица на тоа, потребата за нивно периодично мелење.
• Брза клин носат.

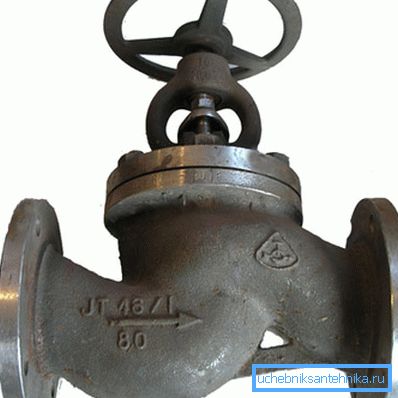

Завртка вентил

Рачката или пеперутката е прикачена директно на подвижната шипка, која е прицврстена во конецот на капакот на телото на вентилот. Вентилот опремен со заптивка е подвижно прицврстен за внатрешноста на стеблото, што го затвора отворот во седиштето.

Единствената предност на овој дизајн во однос на позадината на претходната е дека е многу полесно да се ревидира вентил DN80 со свои раце од вентилите со иста големина. Ниту заварувањето на клинот, ниту макотрпното мелење на образите не се потребни: доволно е само да се натрупа жлездата и да се смени заптивката.

Сите други карактеристики на дизајнот изгледаат прилично досадно.

• Хидрауличната отпорност е максимална кај сите типови на стоп вентили поради малата големина на дупката во седиштето и сложената форма на телото.
• Инсталирањето е возможно само во една положба во однос на протокот на вода: мора да притисне на вентилот од дното. Протокот го гарантира поделбата на вентилот и придружниот чекан за вода.
• Паронитскиот заптивка со неизбежна ерозија на седлото бара големи напори при затворање, а помек гумата е многу краткотрајна.

Приклучок за вентил

Заземјен затворач со прекумерен канал се ротира во месинг или куќиште од леано железо. Затегнатоста на прачка за големи димензии на кран е обезбедена, како по правило, сите исти кутии.

Интересно, и покрај едноставноста на дизајнот, цената на плутавиот вентил е 1,5-2 пати повисока од онаа на вентилот со иста стандардна големина.

Предноста на дизајнот е прилично висока еластичност и едноставно одржување, што е намалено само на периодичното пакување на жлездата. Главниот недостаток е многу значаен напор потребен за претворање на плута.

Бол вентил

Топчестиот вентил DU80 е донекаде потсетува на уред со плута: во овој случај, водата е блокирана со вртење на блендата 90 степени.

Разликите, сепак, повеќе од сличности:

• Плута има облик на топка со прекумерен канал, со дијаметар еднаков на поврзаниот гасовод.
• Запечатете ја топката со неколку прстенести седишта направени од тефлон или тефлон, полимери со низок коефициент на триење. Оттука, многу умерен напор за вртење на завртката.
• Наместо жлезда, 80 мм топката вентил е опремен со флуоропластичен или тефлонски заптивка со прилагодлива навртка. Таа овозможува да се притисне фасадникот, компензирајќи го неговото абење.

Патем: потребно е да се затегне матичното пломбирање, по правило, по 1000 или повеќе циклуси на блендата.

Телото на вентилот може да биде изработено од месинг и челик, може да се склопува или да се заварува, да се снабдува со прирабници, цевки за заварување или конец за цевки. Завртката е изработена од хромирани или никел-месинг, поретко од нерѓосувачки челик.

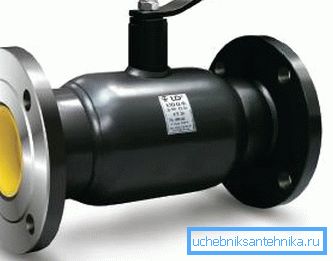

Како пример, ги презентираме главните карактеристики на еден од домашните производи од овој тип. Моделот за нас ќе биде топчести вентили KSHTF DU80 RU25.

Евалуација

Авторот ризикува да се појави предрасуди, но сепак си дозволува да даде екстремно ласкава карактеристика на овој тип вентили. Суди за себе:

• Хидраулична отпорност, која создава топката вентил DN 80 - 80 mm челични цевки е супериорен. Токму ова: седиментот и 'рѓата во правниот дел на цевката создаваат поголема отпорност на протокот на вода од целосна дупка во нерѓосувачкиот топката вентил.
• Сервизниот кран практично не е потребен. За поправки и ревизии, можете да заборавите.
• Инсталација - во било која положба и со која било насока на проток на вода.

Се чини дека упатството за избор на елементи на вентили и приклучоци е сосема очигледно. Сите натпреварувачки решенија на позадината на топката вентил изгледаат како аутсајдер.

Заклучок

Се надеваме дека нашите препораки ќе му помогнат на читателот да избере оптимално решение за сопствени цели. Како и обично, дополнителни материјали може да се изучуваат преку гледање на видеото во оваа статија. Успеси!
