Крејн 11s67p: уред, сорти, проблеми и нивна елиминација

Во оваа статија, ќе го истражиме производството на домашната индустрија, криејќи се под скромен наслов 11s67p. Ќе го проучуваме уредот и главните технички карактеристики на топката-вентилот 11s67p. Покрај тоа, ние треба да се запознаат со варијантите на неговото извршување и типични проблеми на вентилот, кој може да се реши независно.

Опис

Уред

Пред нас е типичен топката вентил со топчест печат со тефлонски седишта. Флуоропластични прстен запечатување и вентил матични; тоа е затегнато со орев, овозможувајќи ви да го прилагодите степенот на набивање. Седлата се притиснати на топката со неколку нерѓосувачки чешми.

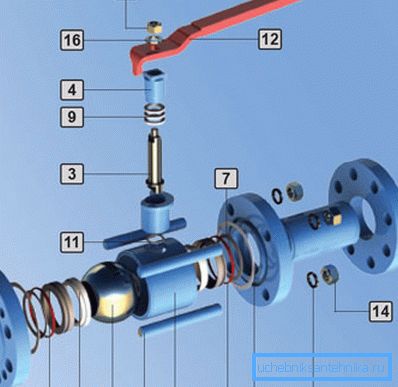

Следниве елементи се нумерирани во дијаграмот:

1. Домување
2. Бол
3. Акции
4. Притиснете ракав.
5. Тефлонски седиште топката.
6. Клип тефлонски седиште.
7. Диск пролет.
8. Заптивање заптивка.
9. Пружачки прстен за заптивање.
10. Куќиште на O-прстен.
11. Дихтунзи под школка на прачка.
12. Рачка.
13. Поврзување обетка.
14. Орев.
15. Пролетна машина.
16. Рамен мијалник.

Нијанса: во зависност од дизајнот на вентилот, куќиштето може да зазема различни геометриски форми и да стане неразделно. Малку подоцна ќе се запознаеме со неколку верзии 11s67p.

Карактеристики

Описот на кран 11s67 може да се најде на бројни веб-страници на производители и дилери. Ние ги даваме неговите главни карактеристики.

Корисно: работен притисок обично е означен на етикетата. Надписот на куќиштето RU16 значи дека вентилот е дизајниран за работен притисок од 16 атмосфери. Ознаката исто така ја вклучува и големината на цевководот кој е поврзан: на пример, DN50 RU16 е вентил со големина од 50 mm, кој работи во средина со притисок до 16 kgf / cm2.

Можеби потенцијален купувач ќе биде корисен и одреден број на дополнителни информации.

• Вентилот не е наменет за цевководи кои пренесуваат отровни материи.
• Затегнатоста на блендата му припаѓа на класата А според ГОСТ 9544 класификацијата.
• Прирабничката топката вентил 11s67p е произведен според ГОСТ 28343, ГОСТ 21345 и ТУ U 04671406-003-1999.
• Вентилите со приклучок за спојување (конци) се направени до големината на DN50.
• Максималната големина на вентилот понуден од домашни онлајн продавници - DU500.

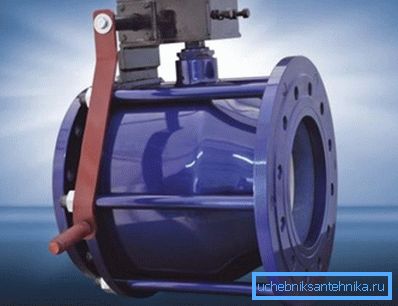

• Сите производи поголеми од DU250 се опремени со менувач кој овозможува вртење на прачка без преголем напор.

• Минималната големопродажна цена на производот (DU10, спојка врска) е околу 800 рубли. Максималната (DU500 за прирабничка врска со менувач) надминува половина милион.

Опции за извршување

Ние даваме опис на неколку сорти 11s67p понудени од страна на домашните претпријатие маршал.

Прирабница

Дека тоа е прикажано на дијаграмот на почетокот на статијата. Карактеристични карактеристики - раздвоено куќиште поврзано со столпчиња, и запечатување помеѓу елементите за домување, направени со парнитни гарнитури.

Главната предност на прирабничка врска е брза инсталација и демонтажа, која може да се изведува во услови на недостиг на простор.

Корисно: вентилот на топката прирабница ја има истата должина на инсталацијата како и вентилот со соодветна големина. Оваа карактеристика ви овозможува да го замените неисправниот вентил со вентил без користење на заварување за цевки.

Спојување

Поврзувањето со навој (спојување), како што веќе рековме, е типично за производи со мала големина - до DN 50 вклучувајќи. Вентилите се означени како 11s67p1TSR. Буквите на крајот се кратенки од сите заварени и навојни.

Капетан Доказите сугерираат: сите заварени трупот не е расклопуван. Неправилно функционирање на вентилот (освен течење на матични заптивки) значи дека мора да се замени.

Спојката за потрошувачот значи неколку непријатни моменти.

1. За реверзибилна инсталација со можност за расклопување на вентилот мора да биде опремен со подемен, што го прави невозможно да се инсталира на кратки директно делови на цевководи.
2. Во ладна вода, цевки од челични цевки за неколку години работа се цврсто заглавени заедно.. За расклопување на темата треба да ги загрее до црвена топлина. Лесно е да се претпостави дека кога едно мало тело се загрева до 600-800C, сите полимерни пломби се испраќаат во подобар свет.

Заварени

Вентилот е заварен до цевката за гасоводот. Долги млазници за заварување не дозволуваат печката да гори во процесот на заварување. Демонтажата се изведува со гасно заварување или конвенционална мелница; тело на вентилот може да биде или склопувачко или сите заварени.

Фланшани

Овие производи се разликуваат од конвенционалното пократко тело на прирабница и се наменети за вградување во нови цевководи на објекти во изградба. Тие се означени како 11s67PSUF и се изведуваат само со склопувачки куќишта, овозможувајќи замена на заптивките, па дури и на топката за заклучување.

Грешки

Листата на грешки што може да се поправи со рака во полето е мала.

За волја на правдата, забележуваме дека вентилите со топче не се крајно ретки.

• Во случај на истекување преку прачка, инструкциите на производителот се сведуваат на затегнување на ракавот или на замена на заптивниот прстен. За да го замените вентилот не треба да го расклопите - само доволно за да го затворите и да го извадите ракавот со отстранната рачка.
• Доколку вентилот пукне вода, често е доволно да ги затегнете столбовите што го поврзуваат телото. Ако затегнувањето не помогне, телото е отворено за да ги замени заптивните прстени.

Заклучок

Се надеваме дека краткото запознавање со релативно невообичаениот елемент на вентилите и приклучоците ќе му помогне на читателот да го избере оптималното решение за неговите цели. Видеото во оваа статија, како и обично, ќе понуди дополнителни информации. Успеси!
