Крејн 11b38bk и неговите далечни роднини

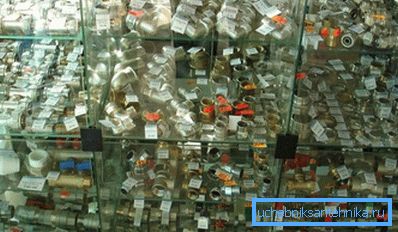

Во оваа статија треба да се запознаеме со неколку домашни кранови. Тие значително се разликуваат во материјалот и дизајнот. Ние ги комбиниравме во еден материјал на единствена основа - блиска алфанумеричка ознака.

Терминологија

Во почетокот ќе се запознаеме со основните концепти за конструктивно извршување на портите.

• Завртка се нарекува чешма што ја блокира водата со вртење на навртката со подвижен вентил на крајот. Вентилот се притиска врз седлото, затворајќи ја дупката во неа.
• Корк вентил го блокира нафтоводот со вртење на конусното јадро со дупка. За овој тип на вентили, потребна е прилично голема сила за промена на положбата на приклучокот.

Обрни внимание! Поголемите кранови често се опремени со систем за подмачкување што го намалува триењето помеѓу приклучокот и куќиштето.

• Sharovy Кран се разликува од плута во облик на завртка (топка наместо скратен конус) и присуство на места за запечатување изработени од материјал со низок коефициент на триење - флуоропласт или тефлон.
• Три начин наречен славина, со три излези за работната средина. Во зависност од положбата на блендата, тие можат да формираат различни конфигурации кои пренасочуваат тече во вистинската насока.

Дозволете ми да се запознаам

Порта 11b38bk

Пред нас е плутав со три насоки, дизајниран да инсталира манометар. Цена - 130 - 200 рубли, во зависност од верзијата. Тело и плута материјал - месинг.

Сите видови на кранови 11b38bk - напнатост. Ова значи дека вентилот е запечатен само со прицврстување на приклучокот на телото со орев на долниот дел; кутијата за полнење недостасува како класа.

На продажба можете да најдете неколку верзии на кран:

1. Со и без зафат.
2. Со теми DU15 и M20x1.5.

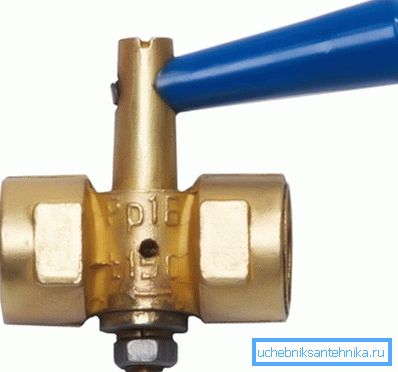

3. Со дренажна дупка за ослободување на притисокот и прирабница за поврзување на тест манометар.

Порта 11ch38p

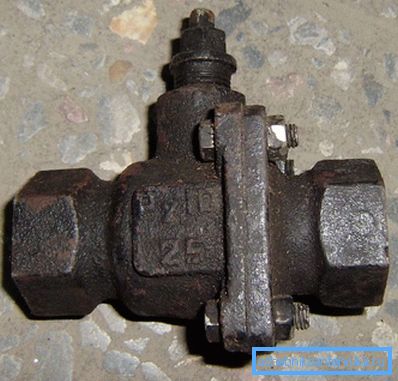

Крејн 11ch38p - прилично егзотичен хибрид, топчест вентил со куќиште од леано железо.

Ви ги претставуваме карактеристиките на овој тип на производи.

За кран е љубопитен да знаете неколку работи.

• Производителите ги нудат само за спојување, со внатрешни цевки од двете страни.
• Затегнатоста на вентилот во согласност со ГОСТ 9544 - 2005 одговара на класата Ц. Од практична страна тоа значи дека во затворената состојба вентилот легално може да отруе малку. За топчести вентили воопшто, ова не е типично.
• Стапката е направена под рачката, но не е вклучена во комплетот.

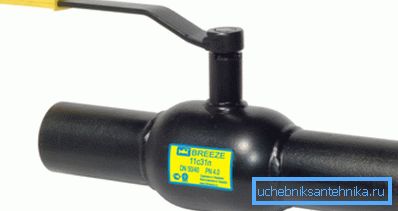

Порта 11s31p

Крејн 11s31p, исто така, се однесува на топката, но многу различно од неговата релативна 11ch38p.

Ве молиме запомнете: за да се компензира абењето на седиштата на вентилите, под нив се инсталирани диск пружини од нерѓосувачки челик.

Порта 11s321bk

Крејн 11s321bk - прилично егзотичен плутан вентил дизајниран да работи во гасоводи на собна температура до +70 степени.

Димензиите на кран - DU400, DU500 и DU700; тежина - од две до пет тони. Бидејќи, со такви димензии, очигледно е невозможно да го ротирате кранот со свои раце, дизајнот е дополнет со црвен менувач и систем за подмачкување за приклучокот. Гасовод врска - заварени.

Необични карактеристики на производот:

• Кран е монтиран строго вертикално. Оваа инструкција е поврзана со потребата за периодично одржување на менувачот.
• Неговото тело е опремено со бајпас, изедначувајќи го притисокот на двете страни на цевката. Филијалата се снабдува со сопствен кран.
• Телото на кран е изработено од јаглероден челик, плута е направена од леано железо.

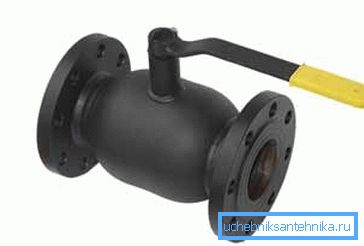

Порта 11s32p

Кран 11s32p е речиси целосно идентичен со 11s31p веќе разгледан од нас:

• Вентилот е дизајниран како топчест вентил со вентил од нерѓосувачки челик и флуоропластичен заптив.
• Големина - од 15 до 300 милиметри.
• Работен притисок - 25 или 40 атмосфери.
• Телото е заварено челик.
• MTBF е најмалку 7000 циклуси.

Главната разлика е само во методот на приклучување кон цевководот: во тој случај се обезбедени прирабници. Тие обезбедуваат, од една страна, брзо расклопување со можност за замена на вентилот (и без задолжително целосно одводнување на цевката); од друга страна, потребата од претходно прилагодување на гасоводот за кран.

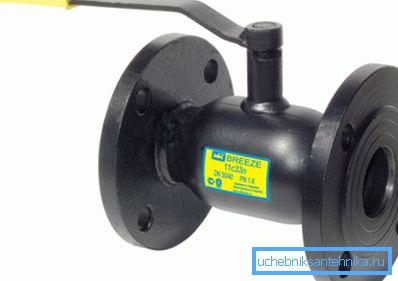

Порта 11s33p

Бол вентил 11s33p - речиси комплетен дупликат на претходниот производ.

Тоа е речиси затоа што:

1. Нејзината монтажна големина е прилагодена на таков начин што одговара на димензиите на челичната брава 30s41nzh. Оваа карактеристика ви овозможува да ја инсталирате на местото на вентилот без прирабничка прирабница.
2. Работен притисок е малку помал од оној на близнакот - само 16 kgf / cm2.

Заклучок

Се разбира, во рамките на овој напис, разгледавме само мал дел од затворачките вентили произведени од домашната индустрија. Како и обично, дополнителни материјали може да се најдат со гледање на видео во оваа статија. Успеси!
