Кој кабел е потребен за бунарот

Како по правило, кабелот за бушотини пумпи во фабричката опрема не е доволен за поврзување со изворот на енергија и треба да се зголеми со дополнително парче. Наоѓањето на точното обележување е исклучително тешко, па најчесто мора да користите други марки, но тука има некои правила кои ќе ви помогнат при изборот.

Ќе зборуваме за некои од карактеристиките и спецификите на електричните жици за такви цели подолу, а исто така, видете го тематското видео во овој напис како додаток.

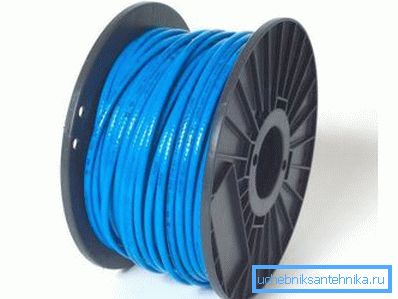

Изберете кабел

Забелешка Во повеќето случаи, производителите на потопните пумпи нудат кабли за да ја зголемат должината, но нивната цена е превисока, па затоа најчесто прибегнуваат кон други опции. Во такви случаи, погоден е секој соодветен кабел VVG или PVA на посакуваниот пресек. Иако многумина тврдат дека брендот TML ќе биде најдобро решение, иако во пракса, според авторот на овој член, нема разлика.

Должина на кабел

1. За да го изберете вистинскиот пресек на кабелот, треба да го знаете растојанието кое ќе го продолжите и моќноста на пумпата да се управува. Ако сè е јасно со моќ (напишано е во листот за податоци и на самата единица), тогаш должината се одредува од автоматската машина (извор на енергија) до самата пумпа (не на раскрсницата).
2. Најчесто таков параметар како должина не се обрнува внимание, бидејќи дополнителното парче не надминува два до три десетици метри, но ова не е секогаш случај. За потопните пумпи, должината на кабелот не треба да надминува 6% од максимално дозволениот пад на напон.

Ова може да се пресмета со користење на формулата L = (V *? V) / (I * 2 * 100 * (PF *? / Q)).

• Тука L е максималната дозволена должина;
• V е номиналниот напон (V);
• ?V - максимална загуба на напон (%);
• I - вредноста на потопната пумпа (A);
• p - 0? 02ohm / mm³ (отпорност на бакар);
• q - пресек (мм) за кабелот;
• PF = 1.

Избор на дел

Како што веќе рековме, кабелот за бушотини пумпи е избран според соодносот на пресекот / моќноста, но за полесно, можете да ја користите табелата подолу.

Табела за еднофазни (230V, 50Hz) потопни пумпи

Табела за трифазни (400V, 50Hz) потопни пумпи

Се чини, зошто да обрнат толку големо внимание на изборот на кабелскиот дел, и зошто ви се потребни инструкции овде? Всушност, ова влијае врз времетраењето на работниот век и работата на самата единица (научете како да направите филтер за бунар).

Факт е дека кога се пресекува пресекот, отпор се зголемува, па затоа металите (во овој случај, бакарни) жици се загреваат, од кои се загреваат изолацијата и термособирачката ракав.

Таквиот процес може да доведе до краток спој или едноставно на сушење на изолацијата, што го прави неупотреблив. Освен тоа, енергијата потрошена за греење не го добива моторот, што значи дека нема да може да ја испорача потребната моќност.

Кога е поврзан, може да се појави дека пумпниот кабел за бунар се состои од три или четири јадра, но ова главно зависи од тоа дали пумпата е еднофазна или трифазна.

Значи, за трифазно напојување, дефинитивно ви требаат четири јадра, додека опциите за една фаза се можни - сè ќе зависи од автоматизацијата. Оваа автоматизација (прекинувач за притисок и сензор за сушење) може да се произведува како една единица, но може да се поврзе самостојно, иако овој фактор не влијае на бројот на јадра - тоа се случува поинаку.

Поврзување

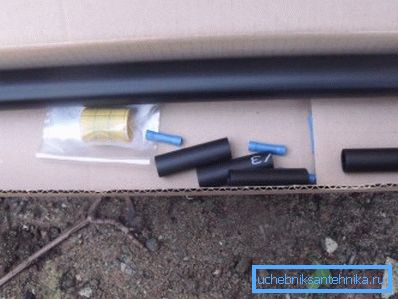

Забелешка Топлотниот скучаен ракав е цевка со одреден дијаметар, кој, кога се загрева, е затегнат и по ладењето останува во иста позиција. Таквите спојки се направени од полиолефини (органски супстанции и синтетички полимери), што резултира со издржлив и еластичен материјал.

За да поврзете два дела на кабелот со свои раце, пред сè, треба да обрнете внимание на тоа како да ги пресвртувате проводниците за да не изгорат и да не експлодираат под тензија.

На горната слика се прикажани три вида пресврти употребени во такви случаи, но најчесто се користат првите два методи - едноставни и завои. Праксата покажува дека тие се доволно силни за да се скршат и никогаш да не предизвикаат излив.

Не заборавајте дека пред да започнете со спојување на кабелот, неопходно е да се стави на намалување на топлина - дебела цевка на самиот кабел, и тенки ракави на секое јадро посебно.

Откако ќе го направите ова, внимателно исечете ги сите жици до потребната должина, исечете ги краевите, околу 50-60 мм и спојување. После тоа, притиснете го малиот ракав на пресврт и залемете ги, а потоа лепете го горното смалување, како што е прикажано на сликата погоре.

Спојка без спојување

На фер, треба да се забележи дека не е секогаш потребно да се користат навртувачки ракави и извртување за да се изгради кабелот на потопните пумпи, но ова се однесува само на бунари. Факт е дека доброто често е направено со внатрешен терминал, со кој е можно да се изврши спојување (види и статија Видови на бунари и нивните карактеристики).

Ова е направено многу лесно и едноставно - краевите на секоја од вените се исечени околу 10 мм и се вметнуваат во дупките спроти едни со други. Овде е многу важно да го прицврстите болтот со потребните напори, бидејќи со стискање, можете да ја израмните жицата по должината на малите вени, со што се создава слаб пресек во пресек.

Забелешка! Ако не го затегнете завртката цврсто, тогаш може да се појават искри во блокот, што доведува до оксидација, а понекогаш и топење на блокот.

Во повеќето случаи, водопроводчиците не го користат терминалниот блок, со користење на топлинска смачкана ракав за градба. Во исто време, цената се зголемува за еден денар, а сигурноста на врската значително се зголемува.

Заклучок

Како заклучок, би сакал да кажам дека не ви се потребни специјални алатки, како што се рачки за лемење или вентилатор, да ги загреваме смачките на кабелот на потопната пумпа. Полимерот може да се загрева со отворен оган, па дури и обични натпревари и суви чипови во форма на раскол се доволни за ова (исто така учат како да направат вежба за бунарот со свои раце).

Успеси!
