Како да се измери цевките за вода: се што треба да знаете за

Опсегот на водоводни цевки вклучува производи од различни големини. Со цел да не се влезе во неволја, кога го купи предмети кои не се вклопуваат во делот на крстот, или други параметри, за да оние кои се веќе воспоставени, секој водоводџија е важно не само да се знае повеќето трчање дијаметар на цевки, но, исто така, да знаете како да се мерат. Нашата статија ќе биде посветена на овие прашања.

Димензии на санитарна опрема

Основни параметри

Пред да се анализира големината спектар на вода и гас производи, што е во согласност GOST и парченце, треба да се разбере она што параметри работиме.

При мерењето на овие делови, ќе ни требаат следниве вредности:

• D - дијаметар. Тој го претставува растојанието помеѓу точките што се најдалеку еден од друг на надворешната површина.
• Доо условен премин. Магнитудата на условниот премин е еднаква на дијаметарот на внатрешниот канал на цевката, заокружен на стандардна вредност со одреден степен на точност.

Обрни внимание! Во меѓународно означување, симболите D и Dn, соодветно, се користат за означување на надворешниот дијаметар и условниот премин.

• s - дебелина на ѕидот. Колку е повисока оваа вредност, толку ќе биде потрајната структура, и колку поголем притисок ќе издржи цевката.

Покрај тоа, со цел целосно да ги цениме можностите на одреден модел, се користи т.н. стандарден сооднос на аспект (SDR). Оваа вредност се пресметува според формулата:

SDR = D / s

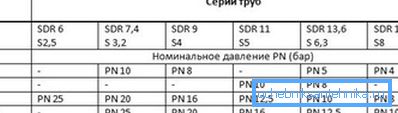

Како по правило, вредноста на SDR е заокружена до табуларните вредности, што ви овозможува лесно да изберете материјал со посакуваната отпорност на внатрешниот притисок.

Инчи или милиметри?

Друга важна работа е да се утврди врската помеѓу метрички и инчен големина на цевката. Се чини дека ништо не може да биде поедноставно - само да се размножуваат на дијаметарот на цевката во инчи за износот на еден инч (околу 25,4 mm), а ние се добие посакуваниот резултат, но во пракса тоа е посложена.

Работата е во тоа што го карактеризираат инчен цевка тема која е намалување на надворешниот дијаметар, и изборот на цевки (особено кога замена е направен од метал пластични производи) е важно внатрешен дијаметар.

Затоа, професионалните водопроводчици користат стандардни стапки:

• Цевка за вода 1 2 инчи - условен премин 15 mm, надворешен дијаметар од 20 до 22 mm.
• Водоводна цевка 3 4 - цевка во 20 мм, надворешен дел од 25 до 27 мм.
• Инчен производ - 25 и 32 мм, соодветно.
• Водна цевка 1 1 2 - условно поминување од 40 mm, во зависност од дебелината на ѕидот може да има дијаметар од 45 до 50 mm.

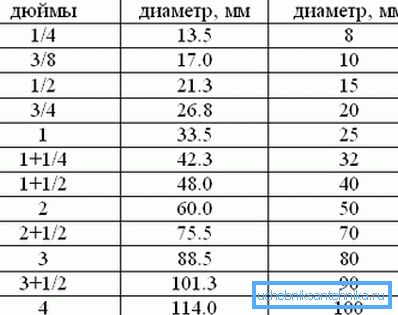

Исто така, во нашата статија се дадени табели од коефициенти на инчи и метрички димензии на цевките кои најчесто се користат во работата.

Пропусен опсег

Понекогаш за избор на делови што се користат при изградбата на комуникациите, потребно е да се открие капацитетот на цевка со одреден дијаметар.

Оваа вредност покажува колку течност може да помине низ внатрешниот канал по единица време и зависи од следниве фактори:

• Материјал од кој е направена цевката.
• Форма на производ (круг / профил).
• Дијаметарот на условниот премин.
• Вкупната должина на контурата.
• Присуството на наклонот и нејзиниот степен.
• Системски притисок

За пресметување на оваа вредност обично се користи доста тежок, бидејќи формули водовод обично користат или стандард, докажани решенија, или користење на маса вредности. Така, според таква маса, капацитетот на канал 100 mm на течност брзина од 0,3 m / s и притисок од 90 Pa / m од околу 30 илјади. Кг / час.

Обрни внимание! За да не ги направите своите пресметки, можете да преземете специјална програма за калкулатори.

Методи за мерење дома

Можете да ја измерите цевката со свои раце на неколку начини:

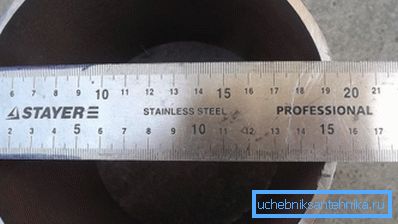

• Ако производот има доволно голем дијаметар, тогаш најлесен начин е да се користи флексибилна мерна лента (мерачот за кроење е совршен). Завршете ја лентата околу цевката и измерете го обемот во најширокиот дел. Потоа го пресметуваме дијаметарот и го делиме обемот со бројот "Пи", приближно еднаков на 3.1416.

Обрни внимание! Бидејќи стандардните делови се користат во секојдневниот живот, инструкциите препорачуваат едноставно делење на обемот за 3: точноста ќе биде сосема доволна.

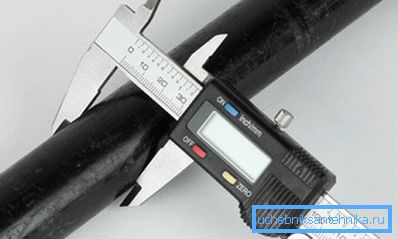

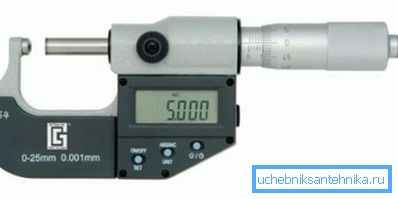

• Да работат со мал дијаметар цевки може да се користи клешти или микрометар. Ако се соочуваат со слични проблеми, на редовна основа, тогаш е подобро да се купи модел со дигитален дисплеј: цената, таа е малку повисока од онаа на стандардни инструменти, но исто така да го користите е неспоредливо повеќе удобно.
• Користење на дебеломер може да го одредите и внатрешниот дијаметар на производот. За таа цел, на намалување на повеќе места се мерење на дебелина на ѕид, пресметување на вредноста на овој параметар и два пати го одземе од поставената вредност на надворешниот дијаметар.

• Конечно, за да го реши проблемот, можете да користите графички програми. На цевката треба да се измери, се применува една линија или објект со познати димензии (на пример, кибритена сандаче). фотографија на производот, а потоа со помош на компјутерски програми во корелација со стандардни димензии на димензиите на цевката.

Обрни внимание! Најчесто, оваа техника се користи за големи објекти, како и за цевки, пристап до кој е многу тешко да се добие.

Заклучок

Дознајте каков производ е пред нас - цевка за вода 50 mm, 60 mm или 1 1/2 инчи - на неколку начини. И попрецизно ние мерка, толку е поголема веројатноста дека соодветен дел ќе биде избран за поврзување или замена. Можете да дознаете повеќе за принципите на мерење на цевките во видеото во оваа статија.
