Како да се дојде до вода во куќа од бунар - целиот комплекс

Автономното снабдување со вода е неопходна, но многу важна работа. Вие не само што ќе мора да го развиете изворот, туку и да обезбедите непречено снабдување со вода со потребните параметри на притисок, хемиски состав и обем. Ќе кажам како да ја внесуваме водата од бунарот во куќата со свои раце, како и да ја поврземе и да ја прилагодиме потребната опрема.

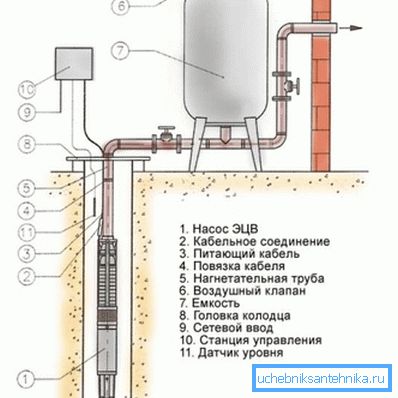

Автономна систем за водоснабдување

Од што се состои

Автономниот систем за водоснабдување е збир на алатки кои обезбедуваат подигање на вода од бунар, транспортирање, акумулирање, создавање на потребните параметри на притисок, како и управување и координирање на работата на сите елементи на системот.

Современите технички и материјални способности овозможуваат создавање на целосно автономни и автоматски системи за водоснабдување, така што ќе ја разгледаме само таквата опција.

Значи, составот на гасоводот опфаќа:

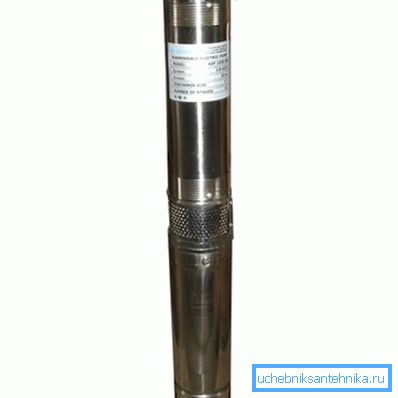

1. Дупла пумпа. Повеќето бунари имаат длабочина поголема од 8 метри, па затоа е неопходно да се користи подводна единица;
2. Брадавица со двостран надворешен навој, вентил и спојка за приклучување на излезот од пумпата со цевката за подигнување;
3. Водоводни цевки. Важно е да се избере еден производ кој може да го издржи притисокот според длабочината на бунарот, подобро е да се користат метални пластика или полимери, советуваме цевки од полиетилен со низок притисок (HDPE);
4. Кабел за напојување на моторот на пумпата и затворен оловен (приклучок за заштита од влага);
5. Монтажа за премин од вертикална цевка до хоризонтална цевка. Ова може да биде колено или мета, во зависност од карактеристиките на инсталацијата на цевката;
6. Wellhead. Овој производ е затворен капак на завртните терминали со терминал за цевки и кабли, како и прицврстувачи за безбедносниот кабел;
7. Хоризонтална цевка за транспорт на вода од изворот до куќата. Тука е исто така подобро да се користи PND-цевка од ист дијаметар;
8. Збир на фитинзи за поврзување на приемникот: вртливи спојки, филтер за нагивање, брадавица. Во зависност од конфигурацијата на цевките, овој комплет може да варира;
9. Резервоар за хидроакумулатор (приемник) 200 литри. Подобро е да се користат пластични производи со мембрана, опремена со манометар и прекинувач за притисок;
10. Магнетни стартер, чии терминали се затвораат / отвораат колото за напојување на пумпата. Стартерот се контролира од работната струја од прекинувачот за притисок на приемникот. Инсталиран за пуштање на високо-енергетски пумпи со големи почетна струја;
11. Станица за контрола на пумпата, која овозможува рачно стартување и рестартирање на уредот;
12. Сензор за нивото на водата во бунарот и релето за исклучување во итни случаи на пумпата кога нивото на водата паѓа под дозволеното ниво.

Обрни внимание! Потопни пумпи и елементи за контрола на автоматиката треба да бидат од највисок квалитет, па затоа не препорачуваме заштеда и купување производи на сомнителни производители.

Потопување и поврзување на пумпата

Ајде да се фатиме за бизнис.

Прво треба да се соберат систем за подигнување на вода на површината:

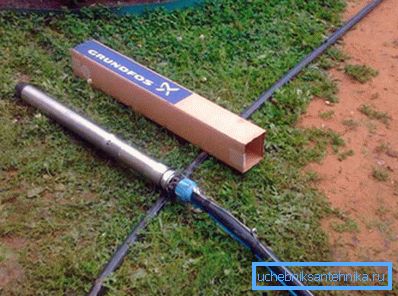

1. Ние ја земаме пумпата, а во излезниот отвор го искривуваме брадавицата со надворешна нишка. Потоа го навртуваме обратниот вентил на брадавицата и завртувајте ја спојката во неа за да се поврзете со PND-цевката (спојката обично се користи 32 / инчи);

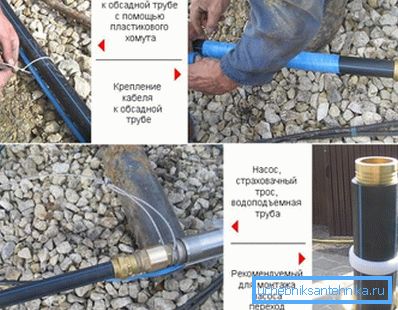

1. Поврзете го приклучокот со цевка за вода, претходно засечена со големина. Кабелот за напојување на моторот се поставува долж цевката и се прицврстува со лента или спојки на секои 2 до 3 метри;

1. Во монтажните дупки на телото на пумпата поминувате преку безбедносниот кабел (обично се вклучени) и зацврстете го со два клипови на завртките;

1. Ние ја земаме пумпата и нежно го спуштаме во бунарот од цевката, не обидувај се да ги допира ѕидовите на обвивката. Растојанието до дното е најмалку 1 - 2 метри. Динамичното ниво на водата во бунарот мора да биде најмалку 5 метри над пумпата;

1. Горниот крај на цевката е наведен во дупката на ушниот дел и е прицврстен, пристигнуваме и со кабел. Безбедносниот кабел е прикачен на посебен прстен од долната страна на горната капа;

1. Ние го поврзуваме кабелот со мрежата од 220 V и започнуваме со тестирање на пумпата. Ако водата не оди веднаш - повлечете ја со устата надвор од цевката, проверувачкиот вентил може да не работи поради воздухот во системот;

1. Ако водата оди - тоа значи дека првата фаза е завршена.

  Обрни внимание! Ако пумпата е веќе опремена со обратен вентил, подобро е да се дуплира со месинг, бидејќи е многу посигурен: цената на добра пумпа е премногу висока за да ризикува.

Подземниот гасовод

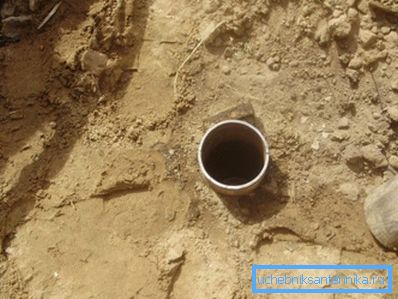

Сега, всушност, како да се добие вода од добро во куќа. За овие цели, подобро е да се користи цевка изработена од полиетилен, бидејќи се продава во калеми, и имате можност да одберете сегмент од саканата должина за да избегнете непотребни зглобови.

Исто така корисно е вртливата врска за PND цевки и сет од дополнителни фитинзи. Користете само квалитетни производи, препорачуваме да го запрете изборот кај италијанските производители.

Значи, упатството за поставување на цевки од бунарот до куќата:

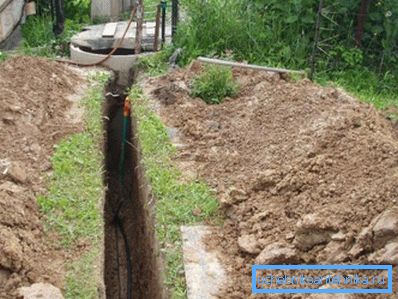

1. Во длабочината на замрзнување на почвата (за секој регион има своја, средната зона на Русија е околу 5 метри), копаме ровот од бунарот до куќата. Подобро е да се постават комуникациите во најкратна рамнина, бидејќи тогаш нема да ви требаат задвижувачки докинг станици, а потрошувачката на материјали ќе биде помала;

1. На дното на ровот лепевме слој од песок висок 10-20 см, со мала пристрасност кон бунарот (1% ќе биде доволно). Ставивме цевка на оваа постелнина;

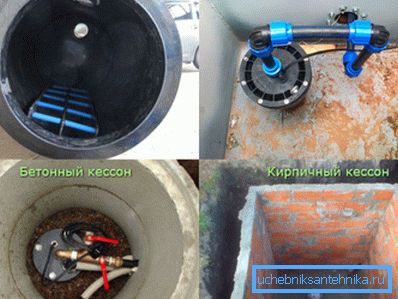

1. Завртете го едниот крај на цревото во кесонот и поврзете го со помош на колено и фитинзи со цевка за подигнување;

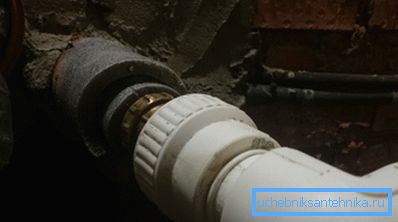

1. Вториот крај го ставаме во специјална дупка во основата на куќата или базата, ја снабдуваме влезната точка со пластичен ракав и внимателно запечатете ја со силиконски или друг запечатувач;

1. Цевката е покриена со слој од песок, така што е покриена на висина од 15 см, а потоа ровот е покриен со земја. Камења во земјата не треба да паѓаат, овен пополнување не може.

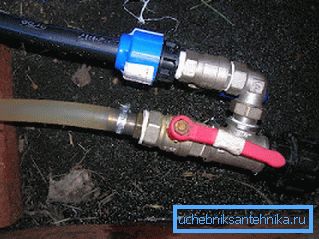

1. Во долниот дел на цевката е подобро да се обезбеди вентил за одвод за одвод на вода од бунарот во случај на зачувување на местото за зима.

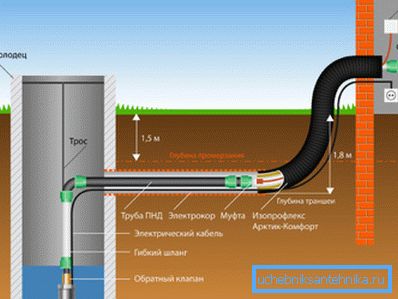

  Обрни внимание! Доколку нафтоводот е продлабочен под нивото на замрзнување на почвата, тогаш треба да се изолира со посебно куќиште од полистиренски пени, во кое е подобро да вметнете кабел за греење кој е поврзан со прекинувачот за температура. Исто така, доаѓаат со заговор за влез, кој се наоѓа на површината или блиску до него.

Приемник врска

Како што веќе рековме, системот за водоснабдување не треба само да испорачува вода за потрошувачот, туку и да обезбеди притисок и перформанси прифатливи за нормално функционирање на санитарната опрема. Потопната пумпа е способна да создаде доволно висок притисок, но сепак ќе биде нестабилна и со ненадејно заклучување на вентилот може да се појави хидрауличен шок.

Дополнително, ако пумпата е директно поврзана со водоснабдувањето, тогаш секој пат кога ќе се отклучи славината во кој било водовод (мијалник, мијалник, бања, тоалет, итн.), Моторот на пумпата ќе се вклучи. Ова негативно ќе влијае на работниот век на моторот, на механиката на пумпата, како и на точките за исклучување на релето или стартерот.

Затоа, потребен е хидроакумулатор, кој ќе ја акумулира водата под притисок и ќе го снабдува со потрошувачот. Кога притисокот во резервоарот на уредот паѓа под одредено ниво, прекинувачот за притисок ќе се активира, што ќе го затвори колото за снабдување со мотор на пумпата и ќе го исфрли потребниот волумен на вода. Ако капацитетот на резервоарот е 100 литри или повеќе, тогаш за просечен број на семејства, бројот на пумпа почнува ќе биде мал, и тоа ќе трае долго време.

Како по правило, обемот на резервоарот на приемникот се пресметува врз основа на соодносот од 20 литри по тапа, вклучувајќи го и тоалетот, наводните растенија и други.

Застанавме да влеземе во цевката во куќата. Оди напред:

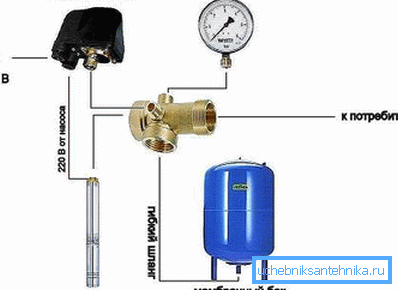

1. Внесувањето на цевката е поврзано преку спојка со пет-пински фитинг. Ние вртење на спојката на инч дупка низ брадавица со капа навртка;

1. На влезот на ресиверот се вртат аголни кривини, кои се протегаат со цевка сегмент од саканата должина. Ако е можно, наместо цевка и лактот, ние користиме флексибилно црево со чешма;

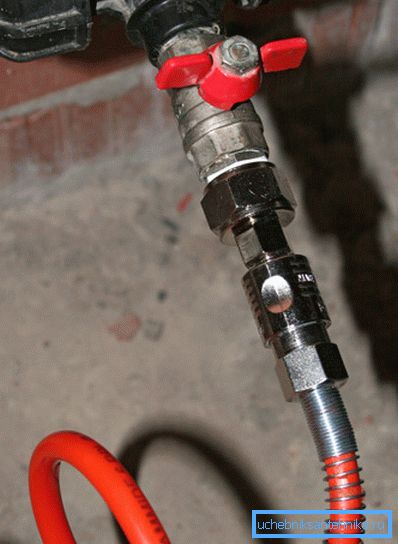

1. Крајот на приемната цевка е поврзан преку топчест вентил со капачка навртка со било кој слободен фитинг дупка фитинг. Ако се користи црево со чешма, тогаш неговиот крај е едноставно навртуван преку адаптер ("американски") во отворот на млазницата;

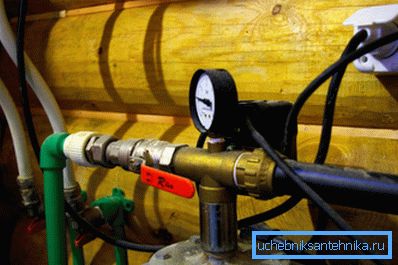

1. До дупката? инчи го поврзуваат манометарот;
2. На ненаселена дупка? инчен поврзете го прекинувачот за притисок;

1. Останатите ненаселени дупки на дистрибутивната спојка се поврзани преку вентил со капачка навртка за снабдување со вода до потрошувачот;

1. Ние го поврзуваме кабелот за напојување на пумпата со релејните терминали што ќе се стартуваат и затворат. Колото за префрлување е едноставно и е опишано во упатствата за релето. Ако е потребно стартер, тогаш серпентина се напојува преку реле, а пумпата е поврзана со терминалите на стартерот;

1. Одделно, ние го нахраниме кабелот за пумпа преку рачен прекинувач, дизајниран за стартната струја на моторот со двојна маргина;

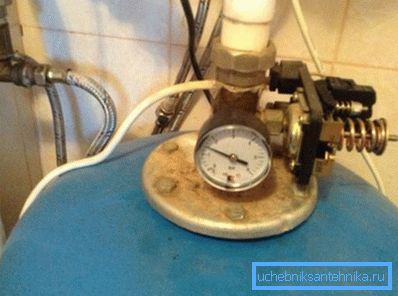

1. Користејќи го прекинувачот за рачен прекинувач, ја започнуваме опремата за транспорт и чекаме додека резервоарот е полн, а системот автоматски ќе ја исклучи моќноста на моторот на пумпата. Го забележуваме притисокот на манометарот. Потоа отвораме неколку славини и пуштаме вода надолу додека системот повторно не ја пушти пумпата, исто така ја поправите вредноста на притисокот;

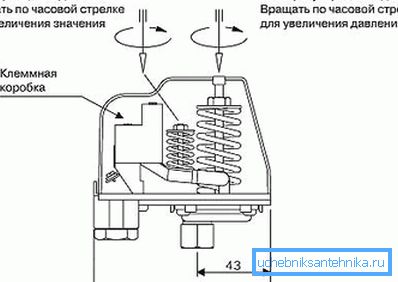

1. Ние ги споредуваме добиените вредности со карактеристиките на пасошот на приемникот и, доколку е потребно, го прилагодуваме релето.

Заклучок

Инсталирањето на автономниот систем за водоснабдување е многу одговорна задача, која се состои од многу фази. Сепак, целиот комплекс на дела може да се изврши самостојно, следејќи ги точките од нашиот прирачник (исто така, учат како да се добие пумпа од бунар).

Видеото во оваа статија јасно го покажува процесот.
