Инжен кран: градежни и оперативни карактеристики

Во оваа статија ќе разговараме за главните разлики помеѓу системот за мерење на инчи и метричката. Ние, исто така, ќе ги разгледаме карактеристиките на изборот на вентили за гасоводот.

Темата на статијата е од значителен интерес, бидејќи на пазарот е презентиран широк спектар на опрема за водовод, чии димензии не се определуваат вообичаените милиметри. На пример, може да се најде половина-инчен кран за продажба, и што мислите дека оваа големина значи?

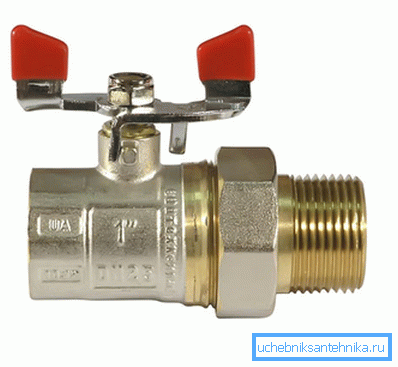

1 инчен топчест вентил

Разликата во мерните вредности

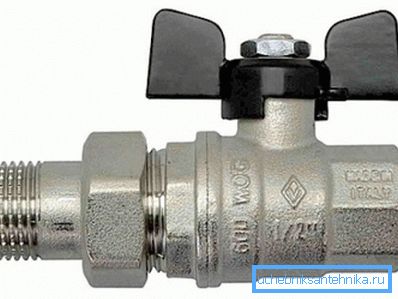

Пример за тоа како изгледа топката вентил 3 8 инчи (1/2

Со цел веднаш да ја разјасниме разликата во мерните вредности, забележуваме дека индексот на мерниот систем традиционално се користи при изградбата на цевководи и при изборот на стоп вентили.

Англискиот инч (инч) се означува со пишување како еднаква на 25,4 мм во метричкиот систем за мерење. Така, не е тешко да се претворат тековните вредности што се користат при изборот на цевки и фитинзи во милиметри, доволно е да се опреми со калкулатор.

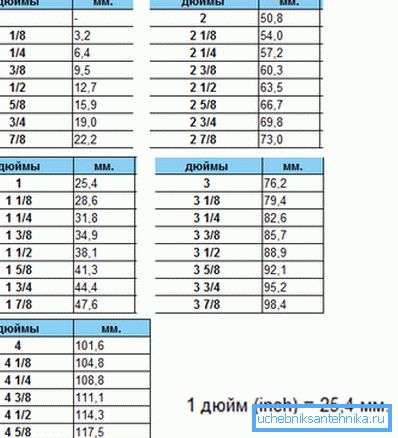

Табела која го олеснува пресметувањето колку допир од 1,4 инчи ќе биде во милиметри

На пример, ајде да пресметаме што аналогниот метрички систем за мерење одговара на допир од 2 инчи. За да го направите ова, 25.4 помножете се со 2 и добијте 50.8 мм.

Значи, инструкциите за пресметка се теоретски едноставни, а исто така е лесно да се пресметаат димензиите на една инч чепка. Останува да се разгледа како овие количини се комбинираат со големината на цевките.

Карактеристики на дијаметарот на цевководот

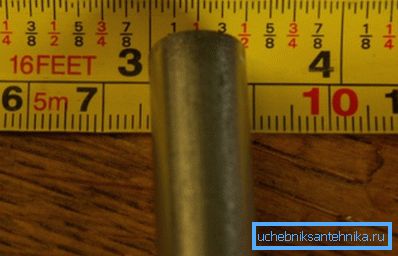

Лесно е да се пресмета дијаметарот на инчи во милиметри, со табела или специјален мерниот уред при рака

Како што веќе рековме, лесно е да се пресмета колку чешмата е 1 2 инчи во милиметри. Но, што е потребно да се знае со цел да ги собереш вентилите за гасоводот?

Во моментов, кога се градат мрежи за водоснабдување, најпопуларното решение е метално пластика, полипропилен, поретко цементен челик или бакарни цевки.

Не е тајна дека сите овие цевки со сличен надворешен дијаметар ќе имаат поинаков внатрешен дијаметар, бидејќи челичната цевка ќе биде потенка од сличен производ изработен од полимерни материјали.

Затоа, при одредувањето на димензиите на цевководот и неговата усогласеност со димензиите на вентилите, потребно е да се земат предвид следните вредности:

  • дебелина на ѕидот;
  • внатрешен дијаметар - условни карактеристики на цевководни елементи, и цевки и фитинзи;
  • номинален дијаметар (Dу) - номиналната вредност на внатрешниот дијаметар, означена во милиметри и заокружена на целата вредност;
  • номинален дијаметар Dn;
  • надворешен дијаметар.

Од погоре, следува дека ако вентилот е 1 8 инчи (внатрешен дијаметар) со внатрешен навој е женски, тогаш надворешниот дијаметар на цевката со надворешен навој, исто така, треба да биде 1/8.

Според тоа, ние ја гледаме претходно дадената табела, колку ќе биде 1/8 и ќе видиме 3,2 мм. Тоа е, ние го добивме дијаметарот на внатрешноста на чешмата и надворешната страна на цевката во милиметри.

Уред на педалниот сферичен кран

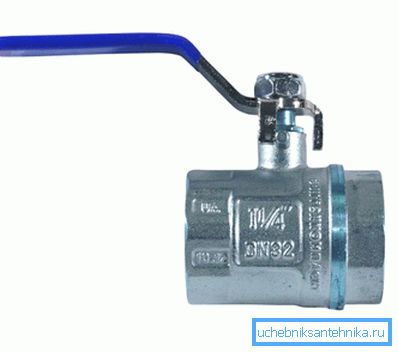

Бол вентил 1 1 4 инчи во mm ќе одговара со дијаметар од 30 mm

Кога кажуваме еден кран еден инч и една четвртина, ние честопати ги означуваме таканаречените уреди за заклучување со половина затворач со топката-тип на блендата. Размислете како е наместена оваа опрема и што треба да имате на ум кога го избирате.

Топчестиот вентил е еден вид вентили за застанување на цевките, елементот за заклучување во конструкцијата на кој е направен во форма на сфера.

Денес, полукружните вентили со сферични вентили се сметаат за еден од најсовремените, прогресивни и истовремено едноставни за инсталирање и одржување на типови на вентили. Таквите кранови најчесто се користат во изградбата на цевководи кои пренесуваат течни и гасовити медиуми.

3-инчен радијатор петел

Подвижната ролетна во форма на топка има преку аксијално растојание, кое во одредена положба се совпаѓа со скршеница во телото на кран. Кога дупките се совпаѓаат, протокот на вода поминува слободно, а во исто време, ако дупките во куќиштето и во портата не се совпаѓаат, протокот е блокиран. На пример, вентилот на портата ќе биде целосно затворен ако топката се ротира 90 степени околу неговата оска.

Целосниот отворен вентил е опремен со бариерска сфера со дијаметар за проток, сличен на внатрешниот дијаметар на млазницата, кој е поврзан со цевководот.

Поради усогласеноста на параметрите на дупката, параметрите на цевководот го минимизираат нивото на хидраулични загуби, што ги разликува овие уреди од други видови на вентили. Затоа, топката вентилот во моментов се користи како главен тип на уред за заклучување на линеарни делови од гасоводи.

Важен елемент во дизајнот на топката вентил се "седла", направен од флуоропластични прстени. Присуството на "седла" обезбедува целосен спој на завртки и куќиште, затегнатост, мазност и леснотија на ротирање на цевката.

Важно: Присуството на тефлонски седишта ја ограничува температурата на транспортираниот медиум до + 200 ° C.

Сумирајќи го погоре, ги забележуваме предностите кои се карактеристични за топчести вентили од типот на топката:

  • едноставноста на уредот;
  • затегнатоста на куќиштето и блендата;
  • компактни димензии;
  • едноставноста на конфигурацијата на протокот дел и речиси целосно отсуство на стагнација зони;
  • леснотија на управување;
  • ограничено време потребно за вршење на кривината на блендата;
  • можност за работа при транспорт на вискозни медиуми, тиња, суспензии, пулпаци итн.

Важно: Ваквите уреди се карактеризираат со еден голем недостаток - присуство на "мртва" зона при вртење на завртката со конзола за заклучување. Оваа непријатност е доста компензирана со кран опремен со замаец-јагне.

Уред и работа на вентилниот кран

Заедно со вентили, невозможно е да не се забележи присуство на вентил чешми, кои најчесто се користат во изградбата на апарати за домаќинство и индустриски цевки.

Меѓу предностите на овој тип вентили се следните:

  • висок степен на одржливост во споредба со топката колеги;
  • разумна цена;
  • широк спектар на понуди поради различни модификации;
  • леснотија на инсталација;
  • можност за употреба како затворач и контролни вентили (за споредба, топката вентил е само затворање вентили).

Меѓу недостатоците, ние забележуваме помала издржливост во споредба со топката колеги. Од друга страна, уредот, доколку е потребно, може да се расклопува, да се дознае причината за дефектот и самиот да се поправи.

Конвенционалниот вентил со еден вентил се состои од следниве структурни елементи:

  • куќиште изработено од бакар, месинг или нерѓосувачки челик;
  • излив (одделен или неразделен од телото);
  • замаец прицврстен на прачка;
  • механизмот за заклучување е коленесто вратило од црв или керамички тип.

Како што веќе рековме, кај уредите со тип на вентил, се користат два типа механизми за заклучување. Размислете за карактеристиките на нивната примена.

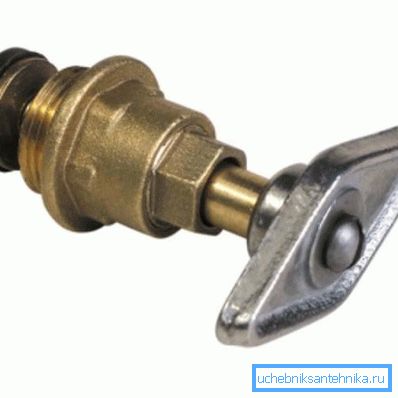

На фотографијата - црвен вал вентил кран кутија

Механизмот за заклучување на црв е управуван од неколку кривини на замаецот околу неговата оска. Црвениот прачка на крајот спротивен на замаецот е опремен со гумена или кожена заптивка.

Дихтунгот е во процес на ротација во непосредна близина на "седлото" и на тој начин го затвора снабдувањето со вода. Спротивно на тоа, ако ротирате замаец во спротивна насока, заптивката се оддалечува од "седлото" и водата поминува непречено.

Важно: Најчестиот проблем во таквите механизми е чистење на заптивката и, како последица на тоа, појава на протекување. Упатствата за поправка се едноставни, доволно е да го расклопите вентилот, да го отстраните стариот заптивка и да поставите нова заптивка на своето место.

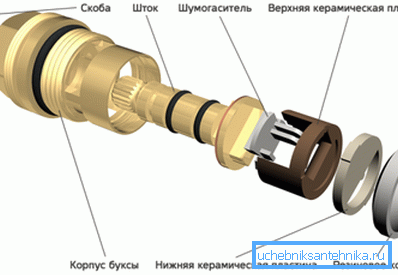

Дизајнот на керамичката кранска кутија

Механизмот за заклучување во форма на керамички кран кутија е повеќе прогресивна опција во споредба со црв-тип на уред.

Ролетната е јадро со две комбинирани керамички плочи, од кои едната е неподвижна, а втората ротира околу својата оска. Во процесот на вртење на стеблото на плочата се комбинираат или, обратно, меѓу нив постои јаз, преку кој тече вода.

Меѓу предностите од овој тип на портата, треба да се забележи следново:

  • низок вртежен момент, бидејќи уредот е полу-кривина;
  • издржливост на блендата поради фактот дека керамичките делови се многу посилни од гумената заптивка;
  • леснотија на поправка, бидејќи ролетната не е поправена, но се менува целосно, и покрај фактот дека нејзината цена е ниска.

Заклучок

Значи, сега имаме општа претстава за тоа што претставува кран 3 4 инчи и слични производи со други големини. Повторно, ги разгледавме карактеристиките на уредите за заклучување на уредот прилагодени за инсталација на инчни цевки.

Имате какви било прашања? Ќе најдете повеќе сеопфатни одговори со гледање на видеото во оваа статија.
