Инсталација на системи за водоснабдување и отпадни води: од

Кои материјали можат да вршат инсталација на водовод и санитарен во станот или приватна куќа? Што треба да биде дијаметарот на цевката? Каква падина да ја постави канализацијата? Во статијата ќе се обидеме да најдеме одговори на овие и некои други прашања.

Избор на материјали

Да почнеме, ајде да се сетиме на кои опции модерниот пазар може да понуди.

За водоснабдување се користат:

• Црн и галванизиран челик.
• Брановиран нерѓосувачки челик.
• Метална пластика.
• Бакар.
• Полиетилен.

Да се ​​разјасни: поради ниската отпорност на топлина (не повисока од 60-70 степени), полиетиленот се користи само на ладна вода.

• Покриен полиетилен. Крстоносните врски помеѓу молекулите на полимерот значително ги менуваат нејзините физички својства: може да се инсталираат греење и водовод со топла вода.
• Полипропилен.

Изборот помеѓу нив е доста двосмислена; сепак, авторот би се осмелил да препорача брановидна нерѓосувачка цевка за мрежи на централизирано снабдување со топла вода и армиран полипропилен за систем за водоснабдување со сопствен котел или колона.

Зошто? Гледаш, во некои случаи (ненадејно отворен или затворен вентил, паѓање на образите на вентилот, кинење на вентилот на завртката итн.), Номиналниот притисок во системот за топла вода, кој изнесува 3,5-6,5 kgf / cm2, може да биде краткотраен се зголеми за 2-3 пати. Тоа е хидрауличен шок кој предизвикува значителен дел од несреќи и поплави на станови.

Од голем број причини, веројатноста за вода чекан е многу повисока кај системите со централизирано снабдување со топла вода; затоа тие треба да бидат безбедни и да користат материјал со значителна маргина на безбедност.

Референца: за брановиден нерѓосувачки челик Kofulso прогласи отпорност на хидрауличен притисок до 60 атмосфери.

Во случај да се снабдува само студена вода во куќа или стан, веројатноста за вода чекан е исчезнато мала. Ако е така, можете да заштедите на молк: цената на полипропилен е најмалку три пати пониска од цената на нерѓосувачки челик од истиот pogonazh.

Што е лошо други материјали:

• Челик без антикорозивен слој 'рѓосува и се гради од внатре со варовни наслаги.
• Галванизацијата вклучува многу трудоинтензивни склопови на нивите со прилагодување на големини на цевките.
• Бакарот е многу поскап од другите решенија во отсуство на големи предности во однос на истиот нерѓосувачки челик.

• Попречно поврзаниот полиетилен не е многу естетски со отворено поставување и бара купување на многу скап (од 10.000 рубли) експандер.
• Метал-пластика значително инфериорен во однос на нерѓосувачки челик сила, и полипропилен - цената.

Какви вентили е подобро да се купат? Тука одговорот е сосема јасен: нашиот избор е топчести вентили.

Кога ги купувате, треба да обрнете внимание на неколку работи:

1. Ротација на рачката не треба да бара многу напор.
2. Стеблото мора да биде опремено со орев, што овозможува да се затегне печат.

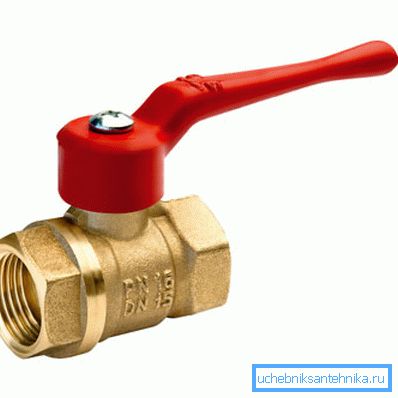

3. Подобро е да се претпочитаат слави без хром, со жолто обвивка. Ова осигурува дека материјалот на телото е месинг, а не силумин, кој се разликува од него со екстремно ниска механичка сила.

Што да се користи како материјал за отпадна вода?

За жици околу куќата или стан - сиви ПВЦ цевки во облик на ѕвонче со гумени о-прстени. Тие се прилично силни и издржливи при доста разумни трошоци.

Но, кога ќе се замени стомакот во станбена зграда, подобро е да се претпочитаат леано железо или т.н. тивки пластични цевки, вклучувајќи слој од материјал со зголемена густина. Тие нема да дозволат звукот на исцедена вода да го наруши вашиот мир во текот на ноќта.

Пресметка на водоснабдувањето

Што точно треба пресметки?

1. Планиран проток низ цевката.
2. Нејзиниот дијаметар, кој е избран од страна на протокот.

1. Падот на притисокот во него. Ако на крајот на санитарниот уред притисокот ќе биде помал од пет метри, вреди да се размислува за зголемување на делот за водоснабдување.

Потрошувачка

Стандардите за расходи за санитарни апарати за домаќинство се содржани во SNiP 2.04.01-85. Даваме дел од соодветната табела.

Капетан Доказите сугерираат: некои уреди може да се користат во исто време (на пример, мијалник и мијалник). Во пресметките се користи максималната вкупна потрошувачка.

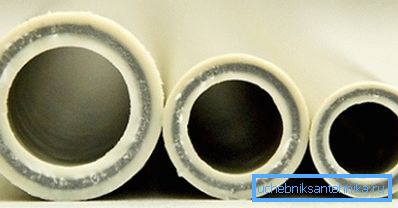

Дијаметар

За да го пресметаме, потребни ни се две формули - областа на кругот и протокот на вода преку познат дел со позната проток.

Областа на кругот се пресметува како S =? R ^ 2, каде е бројот? се претпоставува дека е 3.1415, а радиусот r е половина од внатрешниот дијаметар на цевката.

Потрошувачката на вода може да се пресмета со формулата Q = VS. Во него, Q е саканата вредност, V е протокот на вода и S е област на пресек.

Забелешка: за погодност на пресметките, сите вредности за пресметки се претвораат во SI единици - метри, квадратни метри и кубни метри во секунда.

1,5 m / s се земаат како проценета брзина на проток, максимално дозволено за снабдување со вода за пиење во домаќинството. Надминувајќи го ова ограничување ќе значи појава на хидрауличен шум.

Дозволете ни, како пример од вашите раце, да ја пресметаме големината на водоснабдувањето, кое ќе снабдува вода со истовремено користената када, тоалет со цистерна и мијалник.

1. Вкупната потрошувачка според горната табела ќе биде 0.250 + 0.100 + 0.120 = 0.470 l / s. Ние го рекалкулираме во SI: 0.47 l / s = 0.00047 m3 / s.
2. Со максимална дозволена проток од 1,5 m / s, површината на попречниот пресек се пресметува со помош на втората формула како 0.00047 / 1.5 = 0.000313 m2.
3. Со помош на првата формула, го пресметуваме радиусот на внатрешниот дел на цевката. Тоа е еднакво на 0,0099 метри, или 9,9 мм.
4. Дијаметарот, соодветно, ќе биде еднаков на 9,9 * 2 = 19,8 мм.

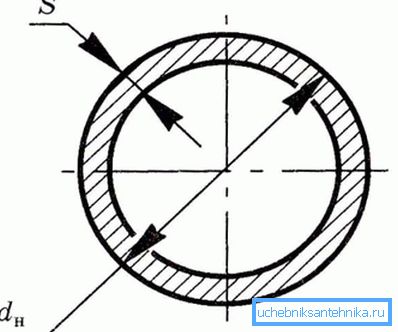

Не заборавајте: пластичните и метално-пластичните цевки се означени со надворешен дијаметар, кој, по правило, е еден чекор поголем од внатрешниот дијаметар. За полипропилен, потребната големина во нашиот случај е 25 mm.

Пад на притисок

Во овој случај, инструкцијата за пресметување на снабдувањето со вода за пиење се сведува на употребата на формулата H = 1,3iL, во која:

• H е посакуваниот пад во метри вода со колона.
• L е должината на цевката.
• i е нејзината хидраулична падина.

Што е хидрауличен наклон и каде да се добие неговата вредност?

Ова е името на отпорот што гасоводот го има кон протокот низ него. Тоа зависи од материјалот на цевката, неговиот дијаметар и протокот.

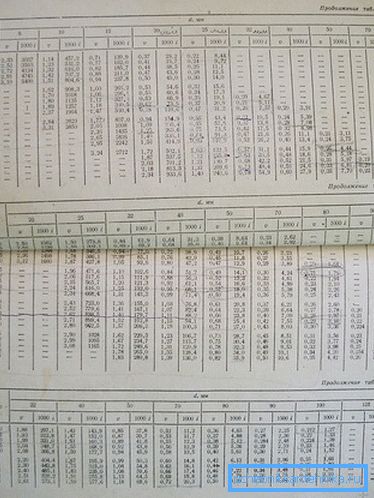

Вредностите за сите трчање материјали и големини може да се најдат во таканаречените Shevelev маси. Тие ја покажуваат вредноста на 1000i - хидраулична падина за 1000 метри цевка. За да ја добиеме вредноста која е заменета во нашата формула, 1000i треба да биде доста предвидливо поделена со 1000.

Ајде да го пресметаме падот на притисокот во нашето водоснабдување со внатрешен дијаметар од 20 mm, наведувајќи неколку дополнителни влезови:

• Цевчест материјал - полипропилен.
• Неговата должина е 12 метри.

За вредноста на 1000i ќе треба да се однесуваме на директориумите. Ние ги презентираме релевантните во нашиот случај дел од соодветната табела:

Со брзина на проток од 1,49 m / s, најблиску до максималната дозволена вредност, 1000i ќе биде еднаква на 221,8; i, соодветно, еднаква на 221,8 / 1000 = 0,2218.

Оваа вредност ја заменуваме заедно со должината на цевката во формулата: 0.2218 * 12 * 1.3 = 3.46 метри. Минималниот дозволен притисок од 5 метри на крајниот апаратот за водовод ќе биде само со главата на влезот од 8,46 m (што одговара на притисок од 0,846 kgf / cm2). Бидејќи вистинскиот притисок во водоводниот линија обично не е помал од 2.5 - 3.5 kgf / cm2, дијаметарот на цевката е сосема доволен.

Поставување на отпадна вода

Изборот на дијаметарот на канализацискиот систем е предмет на наједноставното правило: места за одделување на мијалници, мијалници и тушеви се поставени со цевка од 50 мм; делот што ги обединува каналите од два и повеќе уреди, а гранките на тоалетите се направени од 110 мм.

Наклонот е 3,5 cm за метар за 50 mm и 2 cm за 110 mm. Контра-падините се неприфатливи: секој од нив ќе стане место на константна акумулација на маснотии и суспензии, а на долг рок - точка на појава на блокажи.

Максималното растојание помеѓу точките за фиксирање на отпадна цевка е 10 пати поголем од неговиот дијаметар.

Најсоодветно е да се прекине цевката со мелење со било кој диск за сечење. Подобро е да се изврши работа на отворено или да се заштити респираторните органи со газиран завој: дефинитивно не вреди да се дише со пластична прашина.

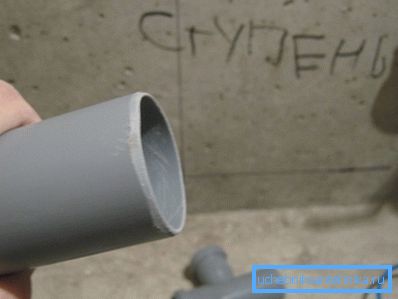

Надворешната страна на цевката со остар нож се пресекува на местото, фаселот се отстранува.

Намалување на потребата за приклучен напор ќе им помогне на обичните сапуни.

Тие можат да тријат и гумениот печат и крајот на цевката со закосеното.

• Ратруби секогаш е насочен против насоката на проток на отпадни води.
• Се претвора подобро да не се изврши еден агол од 90 степени и два 45 степени. Во овој случај, ќе има многу помалку проблеми со чистење кога ќе се затнат.
• Од истата причина, на долги делови и свиоци, вреди да се обезбедат ревизии или маици со приклучоци.

Собрание на водоснабдување

Нерѓосувачки челик

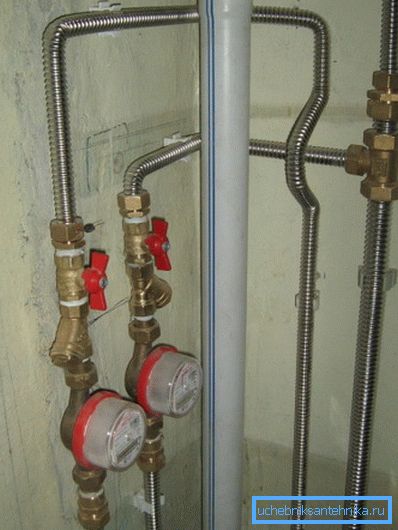

Во овој случај, инсталацијата на водоводните цевки се изведува со користење на наједноставните компресори со силиконски прстени - заптивки. Алатка - два отворени или прилагодливи клуч. Минималниот радиус на вртење на цевката е еднаков на неговиот дијаметар, така што бројот на фитинзи ќе биде минимален.

За фиксирање на цевката до ѕидовите користејќи пластични или метални прстиња; растојанието помеѓу приклучните точки треба да биде не повеќе од еден метар.

Полипропилен

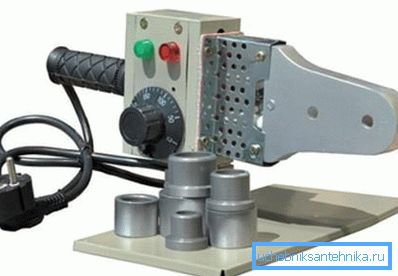

Инсталирањето на цевките за вода од полипропилен го изведува нискотемпературно лемење со множество на распрскувачи за различни дијаметри.

За поврзување на цевките кои се користат за фрлање од истиот полипропилен.

Процесот на лепење изгледа вака:

1. Рачката за лемење се снабдува со млазницата со соодветна големина за цевката и загрева до 240-260 В.
2. Цевката и приклучокот на фитинг се комбинираат со млазницата неколку секунди, по што цевката се вметнува во фитингот и се држи извесно време.

Времетраењето на греењето, фиксацијата и ладењето на цевките за да се добие силна врска зависи од нивната големина:

Како и секогаш, постојат неколку суптилности:

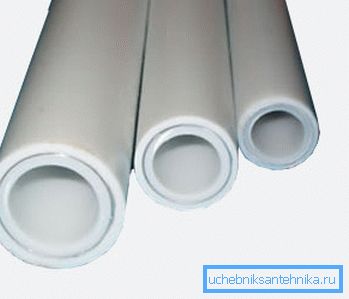

• На алуминиумски цевки, фолија мора да се отстрани од областа на заварување. Ова дело се изведува со шејкер (со надворешно засилување) или плосна машина (на местото на зајакнувачкиот слој во средината на ѕидот).
• Цевката и фитинг се комбинираат строго со движење нанапред, без ротација. Во спротивно, топениот пластичен бран ќе го ослабне зглобот.

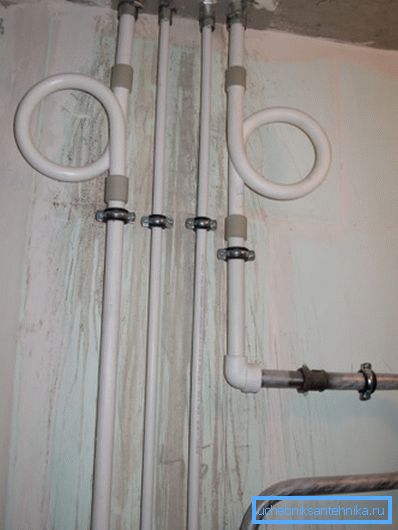

• Долгите правилни делови од полипропилен на топла вода се испорачуваат со експанзивни спојници - кривини во облик на прстенеста или прстен.

• Стегите не треба да ја спречуваат цевката да се издолжува за време на загревањето.

Заклучок

Се надеваме дека успеавме да му помогнеме на читателот во изборот на материјали и спроведувањето на сопствените проекти. Во видеото во оваа статија, како и обично, можете да најдете повеќе информации. Успеси!
