Hdpe кран: дизајн карактеристики и обем на примена

Денес, сè почесто, цевките изработени од HDPE - низок притисок полиетилен - се користат во изградбата на домашни и индустриски цевководи. Овој материјал ја олеснува инсталирањето мрежи, ја зголемува нивната сигурност и го продолжува животниот век на траење.

Друга предност на пластичните системи е едноставноста и брзината на уредите за заклучување на нив. Како по правило, ова се специјални PND славини и вентили.

Карактеристики на топката вентил

Во повеќето случаи, овие вентили се тип на топче.

Опсег на примена

Фитинзи и славини за HDPE цевки се поставуваат на разводни места на различни делови на мрежата, покрај тоа - на контролните точки за проток.

Обрни внимание! Тие гарантираат херметички другари. Покрај тоа, тие обезбедуваат можност за отворање / затворање на цевките, како и регулирање на протокот на супстанции што минуваат низ нив. Меѓу нив се ладни, топли, агресивни хемиски гасови и течности.

Топчести вентили со дијаметар од 20/150 mm или повеќе се користат во PND системите:

• пиење и техничко водоснабдување;
• канализација;
• снабдување со гас;
• наводнување;
• транспорт на технички и хемиски течности.

Конфигурација на уредот и материјали

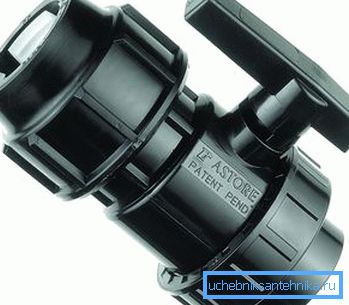

Топките се разликуваат во материјалното производство. Најчесто користени пластични славини за HDPE цевки, месинг и челик.

По дизајн, такви уреди се познати:

• агол;
• контролни пунктови;
• мулти-помине (три или повеќе влезови).

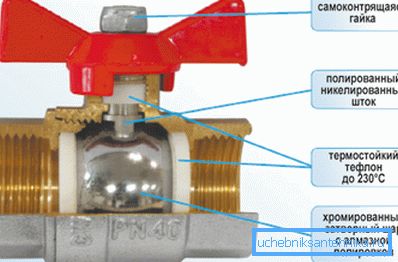

Регулирањето или заклучувањето на елементот во топчестиот вентил има облик на круг со две дупки. Таа е поврзана со рачката на уредот и се движи околу својата оска. Кога е позициониран во однос на протокот на медиумот од страна на дупките, тоа го овозможува проток, кога е поставен од слепата страна, го заклучува.

Видови на погонски механизам

Меѓу другото, застанувачките вентили за пластични цевки се различни во принципот на погонскиот механизам.

1. Во мрежите за домаќинство со мал пресек на цевки, тековите се преклопуваат со славините за цевки PND 25, 32, 50, итн, со метод на мануелна контрола. Односно нивните рачки се вртат само со раце. Овој метод е типичен за цевководи монтирани на достапни места. Врз основа на ова, пристапните точки на кран треба да бидат опремени со дополнителна заштита - ограда или механизам за заклучување.
2. Распространета и уреди со опрема. Таквиот побудувач ја зголемува рачната сила, со што се олеснува менувањето на положбата на кран.

1. Цевководи со пресек од 150 милиметри и повеќе не се преклопуваат со свои раце. Во овој случај, применувајте автоматски или механички типови на дискови.

Методот на нивно управување може да биде:

• хидрауличен;

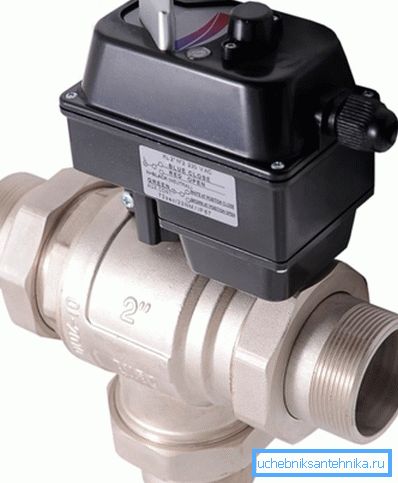

• електричен;
• пневматски.

Обрни внимание! Таквите уреди можат да обезбедат далечинско управување или целосно автоматизирање на затворањето / отворањето на цевководот, врз основа на одредени услови. На пример - поставената температура на воздухот.

Методи за инсталација

За монтирање на кран 63 PND или друг дел, применувајте неколку методи.

1. Заплата или термистор заварување дава најголема затегнатост на зглобот. Кран во исто време не може да се расклопи и повторно да се употреби.
2. Прирабничка врска ви овозможува да го користите вентилот неколку пати и да го смените уредот без употреба на специјална опрема. Вентилите на прирабниците за цевки имаат само две одредби: "отворен" и "затворен". Ова ја елиминира можноста за прилагодување на протокот. Таквите кранови се изработени од нерѓосувачки челик или леано железо. Тие се користат во системи со голем дијаметар: гас, нафтоводи, итн. Уредите имаат висока јачина. Нивното тело е префабрикувано од два елементи или фрлена.

1. Приклучната спојка се користи во мрежи за гас, греење и водоснабдување со дијаметар не повеќе од 45 mm. Таквите вентили за HDPE цевки 32 и други делови, се лесни за инсталација и лесен за користење.

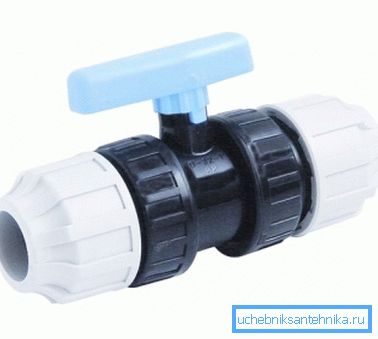

2. Клучниот вентил за монтирање или компресија (crimp) е монтиран со брадавици и навртки. Точките на врските се запечатени со дихтунзи. Спојување со брадавица дозволува повеќекратно користење на уреди.
3. Можна и комбинирана инсталација на кран. Во овој случај се користи заварување на елементи со ист пресек, на пример 32-32 и прирабници.

Добрите и лошите страни на топчестите вентили

Предностите на топчестите вентили за пластични цевки се наведени подолу.

1. Долг работен век.
2. Сигурноста на HDPE крановите е изразена со загарантиран проток и нивно целосно запечатување.
3. Уредите може да се користат како регулатор на проток.
4. Уредот има минимум делови. Поради ова, нејзината цена не е премногу висока, а веројатноста за неуспех е намалена.
5. Протокот може да се блокира многу брзо. Ова обезбедува максимална ефикасност во управувањето со мрежата.
6. Како по правило, за поставување на кран (исклучок - заварен интерфејс) не е потребна специјална опрема, а вообичаените клучеви.

Недостатоци на уредите.

1. Линија со ограничена големина. Колку е поголем цевката, толку потешко е да се најде топчестиот вентил за него.
2. Кога уредот се користи за прилагодување на протокот и не може целосно да се преклопува, тој е способен за депресизација во текот на работата. Ова се должи на деформација на топката за заклучување, која доживува дејство на гас или течност во мрежата.
3. Упатството предупредува дека таквите уреди можат да се користат во гасоводи со притисок не поголем од 10 бари и мрежи за водоснабдување со притисок што не надминува 16 бари.

Заклучок

Крановите дизајнирани за цевки од HDPE даваат можност да создадат оптимални услови за употреба на системи за транспорт на течности и гасови. Поради разновидните модели, тие можат да бидат избрани за сите видови на цевководи.

Видеото во оваа статија ќе ви помогне да ја разберете темата појасно.
