Електричен вентил за вода со сензор за истекување

20-01-2018
Водоснабдување

Електрична славина со сензор за истекување помага да се спречат таквите проблеми како што е поплавување на куќиштето. Затоа, ваквите уреди неодамна станаа доста популарни меѓу жителите на становите и куќите. Подолу внимателно разгледуваме што е сличен систем и како е монтиран.

Електричен топчест вентил

Принцип на работа

Денес постојат два вида сензори:

  • Жичени уреди што се поврзуваат со контролорот користејќи жици;
  • Безжичен - испрати радио сигнал до контролорот.

Во секој случај, шемата на системот е како што следува:

  • Кога сензорот е потопен во вода, неговите столбови се затвораат, поради што уредот испраќа сигнал до контролорот.
  • Потоа, контролорот пренесува електричен импулс на воден вентил со електричен погон кој го исклучува снабдувањето со вода.

Не е потребно повеќе од петнаесет секунди за да се затвори вентилот по активирањето на сензорот. За да продолжите со снабдување со вода, треба да притиснете специјално копче кое се наоѓа на куќиштето на електричниот погон. Компетентно инсталираниот систем гарантира заштита од ненадејно истекување на системот за водоснабдување или системот за греење.

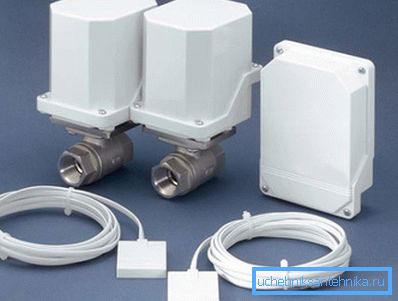

Главните елементи на системот за заштита од поплави

Од што се состои системот

Значи, со принципот на системот што го прочитавме. Сега да ги погледнеме карактеристиките на елементите од кои се состои.

Електричен кран

Овој уред е вентил во форма на топчест вентил со електричен погон. Разликата од механичките топчести вентили е само дека положбата на елементот за заклучување не е регулирана со лост, туку со електричен мотор.

Совет! Многу е тешко да се инсталира топчести вентили со електричен погон со свои раце, бидејќи е поврзан преку приклучна кутија со кабел за напојување PVS3x0.5. Затоа, оваа работа е подобро да се довери на специјалист.

За запечатување на поврзувањето на механизмот за заклучување со електричен погон, во комплетот на уредот се вметнуваат заптивки. Како по правило, тие се направени од легури кои се отпорни на абење и загадување. Самиот елемент за заклучување е најчесто изработен од нерѓосувачки челик и се карактеризира со добра издржливост.

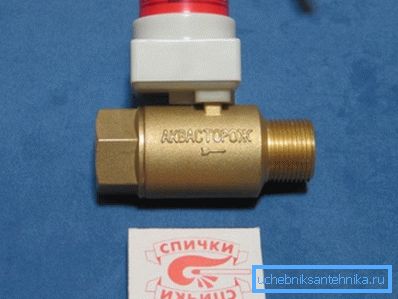

Електричен кран од домашен производител

Следниве материјали можат да се користат за производство на уредот:

  • Леано железо;
  • Бронза;
  • Нерѓосувачки челик или други метални легури.

Треба да се напомене дека електричните погони може да бидат дизајнирани за различни напони, најчесто за разгледуваните цели, се користат топчести вентили со електричен 24V DC и 12V DC.

Како по правило, инсталирајте електричен погон на топката вентил 1 - 2 инчи, 1 инч и? инчен дијаметар. Често, уредите не само што може да го блокираат протокот на вода, туку и даваат звучен или светлосен сигнал.

Совет! Пред топчести вентили, препорачливо е да се користат филтри за прочистување на водата. Во овој случај, нивниот живот ќе се зголеми.

Подолу се дадени други карактеристики кои имаат топчести вентили со електричен погон за куќата:

Потрошувачка на енергија 7 W при затворање
Време за целосно затворање 5-7 секунди
Работен температурен опсег -10 + 50 степени Целзиусови
Максимална температура на течноста +90 степени Целзиусови

Совет! Овие вентили може да се користат не само во системи за водоснабдување, туку и за греење. Покрај тоа, триполниот вентил со електричен погон за загревање овозможува не само да го блокира протокот на течноста за ладење, туку и да го пренасочи, на пример, од радијаторот на бајпас.

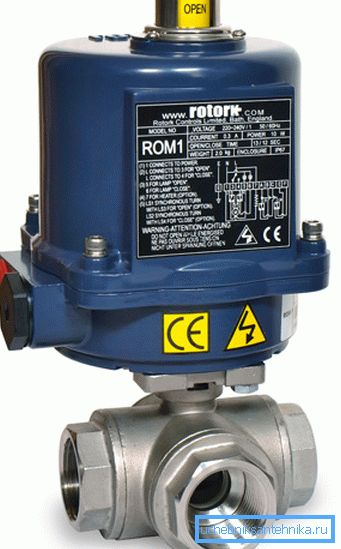

Три-насочен електричен вентил од странски производител

Сензор за истекување на вода

Монтирани на места каде што има најголеми шанси за истекување:

  • Во близина машини за перење;
  • Vann;
  • Во близина на тоне;
  • Туш кабини, итн

Како што споменавме погоре, кога водата влегува во сензорот, тој испраќа сигнал до контролорот. Овие уреди мора да бидат поврзани со безбеден извор на енергија, така што ако случајно ги допрете плочите, нема да дојде до електричен шок.

Обрни внимание! Производителите препорачуваат на секои три месеци да ги избришат плочите на уредот со влажен сунѓер. Оваа операција се изведува како профилакса и да се провери ефикасноста на системот.

На продажба можете да најдете сензори на странски и домашни производители. Цената на вториот е пониска, додека квалитетот не е инфериорен во однос на странските аналози.

Контролер

Овој уред врши неколку функции:

  • Го обработува сигналот од сензорите;
  • Дава напон на електричниот вентил;
  • Обезбедува енергија до сензорите;
  • Обезбедува предупредување за звук и светлина.

Контролорот може да се наоѓа на секое достапно место каде што водата не може да се појави на неа. Бројот на елементи во системот може да биде различен, во зависност од карактеристиките на неговата инсталација.

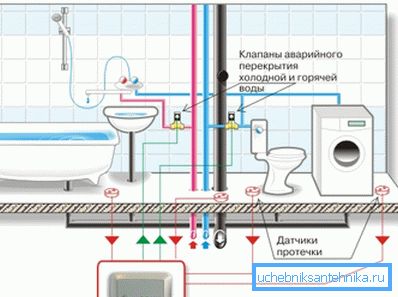

Дијаграм на систем за заштита од поплави

Карактеристики за инсталација

Пред инсталацијата на системот, потребно е да се изготви изглед на сите негови елементи. Потоа, во согласност со шемата треба да бидете сигурни дека должината на поврзувачките жици е доволна.

Самата инсталација се изведува во следниот редослед:

  • Означени области на локација, кранови, сензори и контролор.
  • Според шемата поставени жици.
  • Несреќа топки вентили.
  • Инсталирани сензори.
  • Поврзете контролери.

Подолу внимателно разгледаме некои од овие операции.

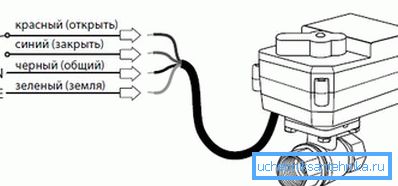

Допрете врска

Вметнете топчест вентил

Овој уред е инсталиран на влезот на цевководот по рачните вентили. Строго е забрането да се користи топчест вентил за електричен погон наместо вентили на влезот.

Како што споменавме погоре, инсталацијата на самиот уред е најдобро да се остави на експертите. Во исто време веднаш треба да обезбедите непрекинато напојување за тоа.

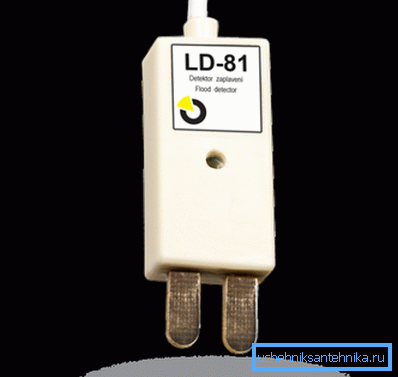

На фотографијата - сензорот за поплава

Инсталација на сензорот

Сензорот може да се инсталира на два начина:

  • Монтажа на подот - вклучува вметнување на сензорот во покривот на подот во области каде што веројатно може да се акумулира водата во случај на истекување. Контактните плочи во овој случај се доведуваат до површината за да се издигнат до висина од неколку милиметри. Жицата на уредот се изведува во брановидни цевки.
  • Монтажа на подот - уредот е поставен на површината на подот со контактни плочи надолу.
Контролер за заштита од поплави

Инсталација на контролорот

Моќноста на контролорот се испорачува од куќиштето за напојување. Нулата и фаза се поврзани со уредот според шемата.

Упатството за инсталација на овој уред е како што следува:

  • Првиот чекор е да се направи дупка во ѕидот за разводна кутија.
  • Потоа треба да ги пробивате жлебовите за жиците за напојување од локацијата на уредот до куќиштето за енергија, како и на секој вентил на топката и сензор.
  • Следно, монтажната кутија е инсталирана на местото подготвено во ѕидот и контролорот е фиксиран во него.
  • После тоа, треба да го отстраните предниот капак на уредот и да ги поврзете сите жици според дијаграмот.
  • На крајот од работата треба да го замените предниот капак на контролорот.

Ако системот е правилно составен, откако ќе се вклучи, индикаторот на контролорот ќе почне да свети. Во случај на истекување, бојата на индикаторот се менува од зелена до црвена, а звукот на звучникот се огласува. Во исто време кран ја блокира снабдувањето со вода.

Тука, можеби, се сите главни точки за инсталирање на систем за заштита од поплави.

Заклучок

Моторизирани топчести вентили со сензори за истекување се корисни изум, бидејќи тие избегнуваат голем број сериозни проблеми поврзани со поплави. Единственото нешто што ви треба правилно да го инсталирате системот и да ги тестирате неговите перформанси.

Од видеото во оваа статија можете да добиете повеќе информации за оваа тема.
