Ејектор за самата пумпна станица

Центрифугалните површински пумпи најчесто се користат за снабдување на вода од бунарите, ретко се користат за снабдување на вода од бунарот. Употребата на овој тип на пумпа има ограничување, што е неможноста да се подигне вода од длабочина поголема од 8 m, ако огледалото во водата е под 8 m, тогаш нема да работи за да се подигне вода со конвенционална пумпа. За да може пумпата да се подигне вода од поголема длабочина, дополнителниот уред мора да биде вклучен во системот, кој се нарекува ејектор. Тоа не е секогаш можно да го најдете на продажба, а цените залак, и правење на ејектор за пумпна станица со свои раце од отпадни материјали е сосема реална. Се разбира, тоа нема да биде толку ефикасно како исфрлач на индустриското производство, но е загарантирано да додадете околу 5 метри до недостасува длабочина.

Како работи ејекторот

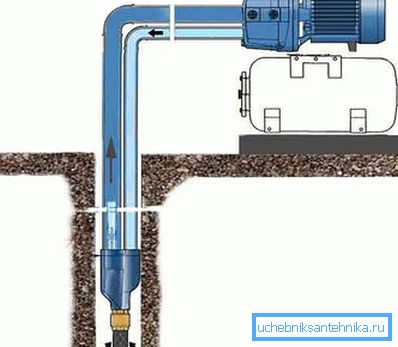

Принципот на работа на ејекторот се базира на движење на вода во цевката, што, влегувањето во нежно истегнување на дел од ејекторот ја зголемува брзината, што резултира во зона со намален притисок, каде што водата се одлева однадвор. Надворешниот исфрлувач на пумпната станица работи со снабдување на вода преку цевковод за рециркулација, потокот, кој влегува во заострените делови, ја зголемува брзината, формирајќи зона со намален притисок, каде што водата се всадува од надвор за да се компензира нискиот притисок. Со други зборови, ејекторот ја турка водата до висина од која пумпата може веќе да ја цица.

Ефикасноста на ејекторот се карактеризира со коефициентот на исфрлање, што го покажува количеството на вовлечена вода по единечна количина на рециркулирана вода. Во нашиот случај, коефициентот на исфрлање на водата е 0,12, односно кога протокот на ејекторот е 1000 л / час, ејекторот ќе цица за 120 л / час.

Дизајнот на ејекторот (опција 1)

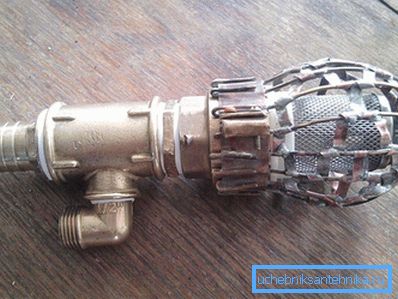

Наједноставниот исфрлувач може да се собере врз основа на маичка и задави - овие детали ќе служат како Venturi цевка во многу поедноставена верзија. Формирани елементи за ејекторот можат да се користат од различни материјали (метал, пластика). Во овој случај, дизајнот на исфрлачот е составен од месинг и метални цевки за метални цевки.

Дијаметарот на обликуваните елементи за дизајнот на ејекторот се зема во зависност од перформансите на пумпната станица и дијаметарот на вшмукателната и рециркулациската цевка, а дијаметарот на вшмукателната цевка не смее да биде помал од 25 mm. Во нашиот дизајн, ќе биде употребена мака со дијаметар од 20 mm со вшмукување цевка од 26 mm и рециркулациона цевка од 12,5 mm поврзани со него.

1. Ти? "Мм.
2. Унијата? "Мм и со гранка од 12 мм.
3. Адаптер 20-25 мм.
4. Агол 90? (надворешен / внатрешен) за метална цевка? "16 мм.
5. Агол 90? (надворешен / внатрешен) за метална цевка? "26 мм.
6. Агол 90? (надворешни / внатрешни)? "?".

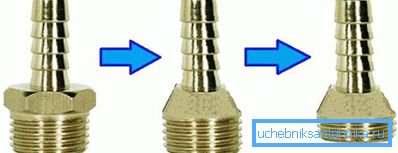

Тешкотијата во овој дизајн може да предизвика задушување, таа ќе мора да биде малку модифицирана, имено, за да го сврти шестоаголникот во состојба на конус.

Долната основа на формираниот конус треба да има дијаметар од неколку милиметри помали од надворешниот дијаметар на конецот на млазницата, исто така е неопходно да се скрати нејзината нишка до максимум четири кривини. Користење на умре, треба да се вози на конец и намалување на уште неколку се врти на резултира конус.

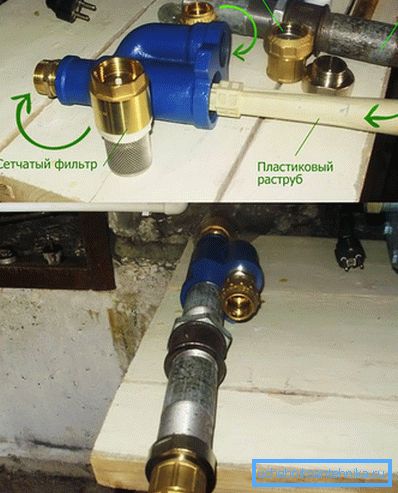

Сега можете да го соберете ејекторот. За ова, фитингот (2) е прицврстен во тесно внатре во макарата (1), така што фитинг оди 1-2 mm над горниот раб на страничниот излез на маичката, така што најмалку четири вртења на внатрешниот навој на маичката остануваат така што (6). Ако преостанатата слободна нишка на маичката ќе биде пропуштена, ќе биде неопходно да се измазне врските на синдикатот, во случај на недостаток на должината на синдикатот, може да се стави парче од цевката на неа. Со излезот (5) преку кој ќе се вовлече вода, неопходно е да се закачи неповратен вентил така што кога ќе се запали системот, водата не се прелева од системот за вшмукување и рециркулација на водата, инаку системот нема да започне. Исто така, треба да ги запечатите сите навојни врски со било кој заптив.

Таквиот ејектор нема да има висок коефициент на исфрлање поради несовршеноста на дизајнот на Venturi цевката, така што може да се користи за подигнување на водата од длабочина од не повеќе од 10 m.

Опција 2

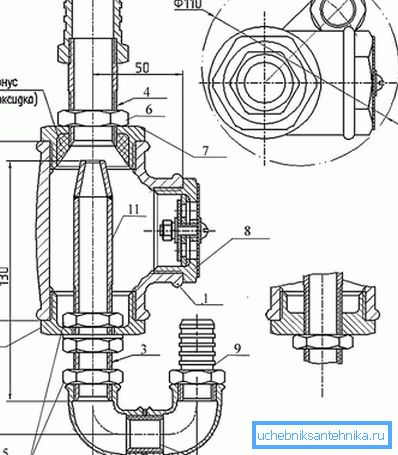

Постои уште една опција како да се направи ejector, таков дизајн е поефикасен во поглед на посовршената Venturi цевка, потешко е да се произведе, но коефициентот на исфрлање ќе биде повисок отколку во претходниот модел.

1. Ти? 40 мм.
2. Допрете 90? 1/2 "мм.
3. Сгон 1/2 "мм.
4. Sgon 3/4 "мм.
5. Заклучен 1/2 "мм.
6. Круг 3/4 "мм.
7. Никулец.
8. Проверете го вентилот
9. Унија 1/2 "мм.
10. Местење 3/4 "мм.
11. Млазница 10 мм.
12. Навојни сонди 1/2 "мм.

Таквиот ејектор е изработен од челични делови. Како млазница (11) можете да користите бакарна цевка, да направите надолжни парчиња во неа, да го компресирате и залепите на рабовите. Во приклучоците (7) потребно е да се направат дупки со соодветен дијаметар и да ги исечете врските за да ги завртките во падините (3 и 4) и да ги поправите со навртки за заклучување. Млазницата треба да биде фиксирана во миење со лемење.

Карактеристики на инсталација и работа

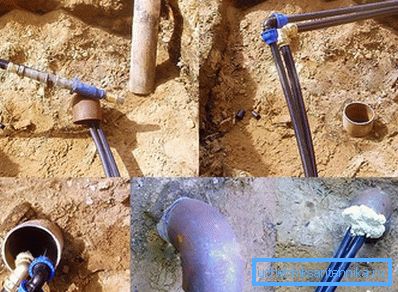

Работата на ejector ќе биде ефикасна само за моќни пумпи, најмалку 1 kW со високи перформанси, и длабочината на инсталација на ejector не повеќе од 20 m, инсталацијата подлабоко драматично ја намалува ефикасноста на ејекторот. Така што кога пумпата со далечинскиот ejector не пропадне, потребно е строго вертикално да се стават влезните цевки во ejector. Бидете сигурни да имате груб филтер пред пумпата, бидејќи таквите пумпи се многу подложни на абразивни честички што можат да ја оштетат пумпата. Пред пумпата, на цевката за рециркулација, потребно е да се инсталира вентил за да може да се прилагоди количината на повратната вода, притоа прилагодувајќи ја ефикасноста на вшмукањето на ејекторот.
