Дизајн на вода и канализација: регулаторни барања и

Според она што регулаторни документи се спроведени во водоснабдувањето и канализацијата? Како да се процени потребниот дијаметар на цевка? Дали е тешко да се пресмета загубата на притисок во гасовод со познати параметри? Која е падина за поставување на канализациони цевки? Во статијата ќе се обидеме да најдеме одговори на овие и некои други прашања.

Регулаторни документи

Кој SNiP за дизајнот на водоводните и канализационите мрежи во моментов е во сила?

Следните документи обезбедуваат најголема вредност за дизајнерот:

• SNiP 2.04.02-84, кој ја регулира изградбата на надворешно водоснабдување.
• SNiP 2.04.03-85, посветена на изградба на отворено канализација.
• SNiP 2.04.01-85, кој содржи барања за интерни водовод и канализациони мрежи.

Корисно: специјализирани упатства за проектирање и монтажа на водоводни цевки и отпадни води од пластични цевки се содржани, исто така, во зградите кодови СН 478-80.

Ајде да ги погледнеме клучните барања на наведените документи.

SNiP 2.04.02-84

Просечната дневна потрошувачка на вода по лице утврдена во проектот за надворешно водоснабдување треба да соодветствува на следната табела:

Потрошувачка на вода за наводнување на култури, одржување на добиток, живина итн. усвоени од страна на одделенски стандарди за релевантната индустрија.

Минималниот слободен притисок во аквадукт на влезот во посебна зграда на врвот на испуштањето треба да одговара на:

• За еднокатна зграда - 10 метри.
• За високи згради - 10 метри + 4 метри по подот.

Минималниот притисок на водата колона - 10 метри.

Мулти-куќи во областите со ниски или еднокатни градби се снабдуваат со своја свопа.

Во улога на извори на вода можат да бидат:

• Реки и канали.
• Резервоари, езера, езера.

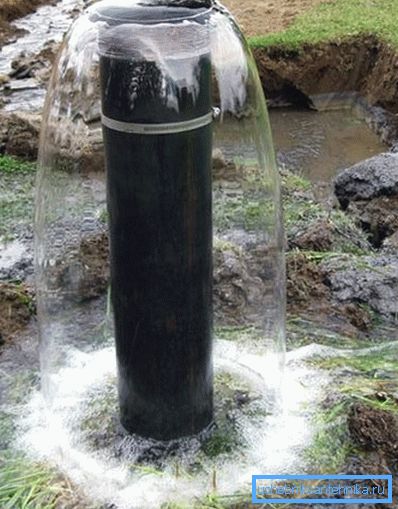

• Подземни извори.

За потребите на производството, дозволена е користење на третирани отпадни води. Забрането е користење на подземните води, составот и квалитетот на соодветното снабдување со вода за пиење за индустриско водоснабдување.

Треба да се направи дизајн на отворен водоснабдување на населени места, земајќи ја предвид можноста за користење на системот за снабдување со вода за пиење за противпожарна заштита.

SNiP 2.04.03-85

Што треба да биде надворешна канализациона мрежа? Ние намерно ќе ги исклучиме од предвид потребите за постројки за третман на отпадни води и ќе се фокусираме на цевките за гравитација и притисок за транспорт на отпадни води.

Најмалиот дијаметар на канализациони цевки кои можат да се користат во надворешните мрежи се:

Се претпоставува дека највисоката проценета брзина на движењето на отпадот е:

• За метални цевки од канализација за домаќинствата - 8 m / s.

• За метални дождовни канализациони цевки - 10 m / s.
• За неметални (пластика, бетон, азбест-цемент, керамика) цевководи за домашни отпадни води - 4.
• За неметални атмосферски води - 7.

SNiP 2.04.01-85

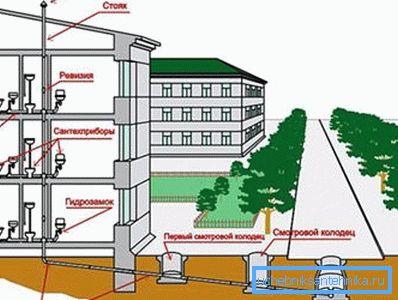

Сега да ги разгледаме регулаторните барања за домашните канализациони и водоводни мрежи содржани во последниот од документите што се разгледуваат.

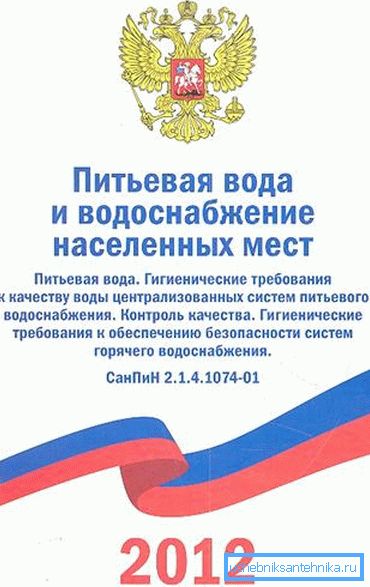

Квалитетот и составот на водата за пиење мора целосно да се усогласат со ГОСТ 2874-82.

Забелешка: СНиП што се разгледува моментално е во сила, но ГОСТ, на кој се однесува, беше откажан во 1999 година. Сегашните барања се утврдени во задолжителниот SanPiN 2.1.4.1074-01.

• Температурата на водата во системот за водоснабдување не треба да биде помала од 60 ° C кога е поврзана со отворен систем за греење и 50 ° C до затворена. Максималната дозволена температура е 75 C.

Интересно: во реалноста, ова барање не е исполнето поголемиот дел од годината. Во лето, во отсуство на греење (особено во стари куќи без циркулатори во лифтовите), водата од автопатот, достигнувајќи го миксер, често се лади на 40 степени или помалку. Во зима, ПВЦ се префрлува од цевката за враќање до цевка само кога напојувањето достигнува 90 степени.

• За детските градинки и расадници, температурата на топланата во точките на внесување на вода не треба да биде над 37 степени.
• Во згради над 4 спрата, водоводот треба да биде поврзан со циркулациони мостови. Цената на непридржувањето кон ова барање е голема потрошувачка на топла вода која не е целна: во отсуство на демонтажа, жителите мора долго време да ја исцедат водата пред да се загреат. Делот може да се состои од 3-7 risers.
• Притисокот во системот за топла вода пред миксерите не треба да надмине 4,5 kgf / cm2.

Обрни внимание! Во пракса, кога се снабдува топла вода од линија за напојување на трасата за време на грејната сезона, ова барање е во принцип невозможно: притисокот на снабдување се одржува на 5-6,5 kgf / cm2.

• Во тушеви со три или повеќе мрежи, снабдувањето на топла вода со мешачите треба да се организира на најмалку две страни, со што ќе се олабави снабдувањето со топла вода. Инаку, ненадејната промена на притисокот на водата може да предизвика изгореници. Исклучок е шемата за водоснабдување на колектор.
• Хидрауличната пресметка на системите за ладна вода треба да се врши според максималниот проток на вода што одговара на потрошувачката за време на часовите.

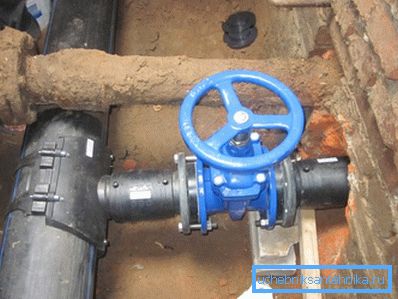

Следниве материјали може да се користат за внатрешни мрежи за ладна вода и за топла вода:

• Полиетилен.

• Полипропилен.
• Поливинил хлорид
• Полибутен.
• Стаклени влакна.
• Метал-пластика (повеќеслојни цевки од алуминиум и полиетилен со вкрстена врска).
• Бакар.
• Бронза.
• Месинг.
• Челик со антикорозивни заштитни облоги внатре и надвор.

Цевките мора да издржат притисок поголем од работникот за 1,5 пати, но не помалку од 6,8 kgf / cm2 на работните температури за ладна вода и топла вода на 20 и 75 степени, соодветно.

Дизајнот на водоснабдувањето треба да обезбеди присуство на стоп вентили во следните точки:

• На влезови.

• На делови од прстенестата мрежа (за нивно независно исклучување при поправка).
• На оган стои со бројот на пожар хидранти најмалку пет.
• На столбовите на домашно водоснабдување во домовите над три спрата.
• На сите гранки со пет или повеќе точки на внесување на вода.
• На гранки од главните системи за водоснабдување.
• На славините во станот, хотелската соба, на лагер на чешми, тоалети, бојлери, групни тоне и тушеви.
• Пред напојување славини.

Капетан Доказите сугерираат: во вториот случај, вентилот е ставен во зградата, во загреана просторија.

Практични препораки

Ајде да се преселиме во повеќе практичен авион. Како е дизајнот на водоводните мрежи во изградбата на приватни куќи со свои раце?

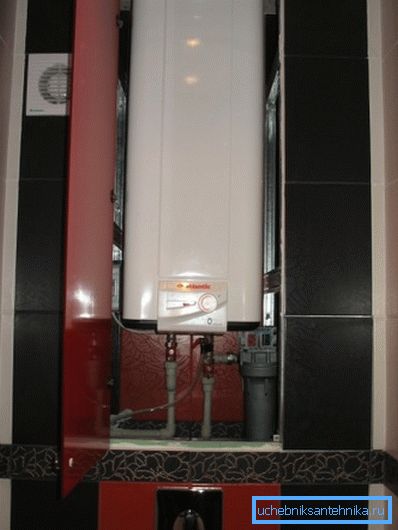

Најкарактеристичната шема за комуникација на приватна куќа подразбира единечен влез - за ладна вода. Потрошувачката е снабдена со котел или топла вода колона; за отстранување на отпадна вода се користат автономни капацитети за третман.

Пресметајте кога е потребна зграда:

1. Потрошувачка на врвна вода.
2. Соодветниот дијаметар на цевководот.
3. Падот на притисокот во овој гасовод. На крајот на водоводот, главата не треба да падне под три, или подобро, пет метри.
4. Димензии на септички резервоар и сад за филтер.

Проток на вода

Најлесно е да се земе од табелата подолу.

Со наводната истовремена употреба на повеќе уреди (на пример, туш кабина и кујнски мијалник) се додаваат трошоците.

Дијаметар

Во наједноставната верзија, исто така се избира според табелата за проценетиот врв на проток.

На пример, во горенаведениот случај - кога се користи туш кабина и кујнски мијалник со миксер - максималниот проток ќе изнесува 0,12 + 0,12 = 0,24 литри во секунда, што одговара на цевка со големина DN15.

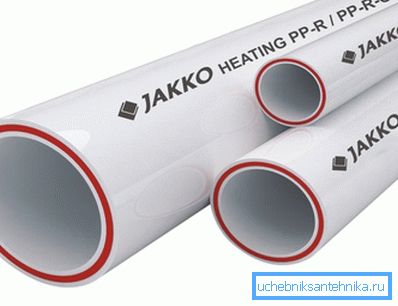

Ве молиме запомнете: пластичните цевки се означени со надворешен дијаметар, кој обично е за чекор поголем од внатрешниот. Така, полипропиленска цевка со големина од 50 mm има внатрешен дијаметар од околу 40 mm.

Рачен притисок

Падот на притисокот во гасоводот се пресметува со формулата H = iL (1 + K).

Што значи имињата на променливите во тоа?

• H - разликата помеѓу главите на почетокот и крајот на цевката.
• I - хидрауличен наклон на дел од цевководот.
• L е неговата должина во метри.
• K - коефициент одреден според видот на водоснабдувањето. За домашна вода за пиење е земена еднаква на 0,3.

Каде да се добие вредноста на хидрауличниот падина? Од т.н. Shevelev маси со 1000i вредности (хидрауличен наклон за цевка должина од 1000 метри) за различни цевки материјали, нивните големини и проток. Тие се лесно да се најдат во било која техничка библиотека или на интернет.

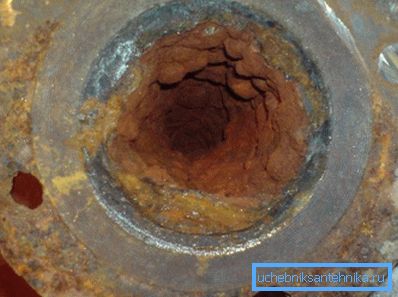

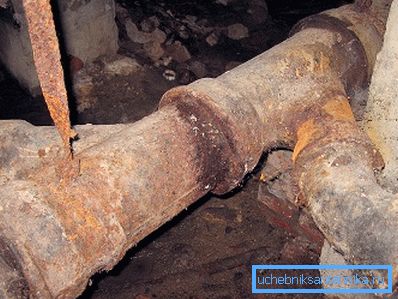

Суд: хидрауличниот отпор на цевката зависи од грубоста на нејзините ѕидови, што е различно за различни материјали. Во случај на челик, тој дополнително се менува со возраста на нафтоводот заради нејзиното прераснување со вар депозити и 'рѓа. Покрај тоа, отпорот е директно пропорционален на протокот и назад до дијаметарот на цевката.

Со дијаметар сè е јасно; и што треба да биде проток? Максималната дозволена вредност за снабдување со вода за пиење е 1,5 m / s; при повисоки брзини се јавува хидраулична бучава.

Да го пресметаме падот на притисокот во новата челична цевка DU15 со должина од 43 метри со проток од 1,2 m / s.

1. Вредноста 1000i за наведените параметри во согласност со соодветната табела е 360.5. Патем, според истата маса, таа одговара на проток од 0,2 л / сек преку цевка. Значи, во однос на трчање метар, i = 360.5 / 1000 = 0.3605.
2. Формулата како целина има форма H = 0.3605 * 43 * (1 + 0.3) = 20.15195. Притисокот на крајниот уред ќе биде задоволителен ако на влезот е најмалку 26,5 метри, што одговара на притисок од 2,65 kgf / cm2.

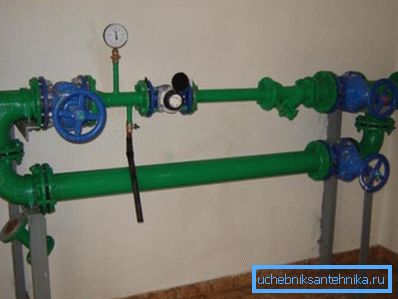

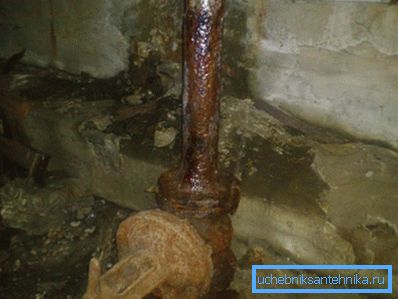

Корисно: типичен дизајн на водоводна бунар треба да обезбеди обратен вентил на излезот од главната. Нејзиното присуство овозможува не само да го исцедите снабдувањето со вода, туку и да го мери притисокот на патот. Ако проценката за материјали за поврзување предложена за вас не го вклучува вентилот DN15, подобро е да се разјасни оваа точка пред да започне работата.

Канализација

Треба да се постави под нивото на замрзнување на земјата со постојан наклон, кој се одредува со дијаметарот на цевката.

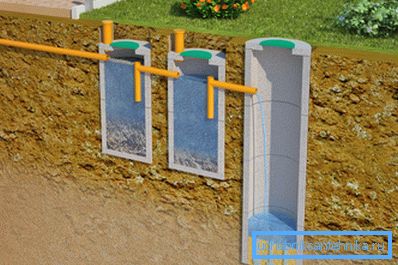

Волуменот на примарниот септички резервоар треба да биде еднаков на најмалку тридневен волумен на отпадни води, кој се пресметува според показателите на водомерот или врз основа на горенаведените стапки на потрошувачка на вода за различни видови куќи. Во комора со повеќе комори, волуменот на првата комора е земен еднаква на 50% од вкупниот волумен.

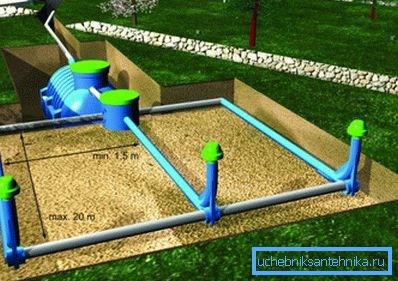

Димензиите на филтерот или полињата за филтрирање се пресметуваат во зависност од капацитетот за апсорпција на почвата, кој се смета дека е:

• 90 литри на квадратен метар на влажна површина дневно за песок.
• 50 - за песочна кирпич.
• 25 - за лук.
• 10 - за глина.

Заклучок

Се надеваме дека горенаведените барања и нашите препораки ќе му помогнат на читателот во креирањето на проектот за канализација и водоснабдување за вашиот дом. Дополнителни материјали може да се најдат во видеото во оваа статија. Успеси!
