Дијаграм за поврзување со дупна пумпа: неколку алтернативи

Електронските инженери имаат позната поговорка: "Електроника е наука за контакти". Можно е со прилично голем степен на случајност да се каже дека водоводните системи, исто така, ја почитуваат оваа изјава.

Овде премногу зависи квалитетот на врските и состојбата на цевките. Во исто време, постои една значајна разлика - ако планирате да имплементирате шема за поврзување со бунари, мора да знаете, барем во општи услови, и принципите на уредување на самата бунар и типот и дизајнот на користената пумпа.

Бидете сигурни дека водоводните цевки исто така се предмет на науката за контакти.

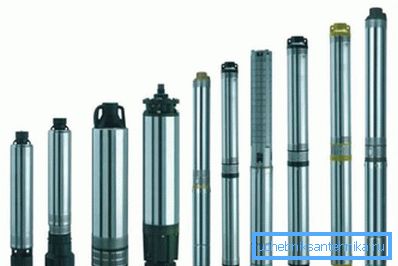

Така, да ги анализираме кои пумпи се воопшто на располагање во зависност од нивниот дизајн:

• хоризонтална или вертикална - во зависност од ориентацијата на оската на ротација на работната оска;
• со надворешни или внатрешни потпори;
• со влез на аксијална или странична вода;
• едностепен или повеќефазен - во зависност од бројот на фазите на водоснабдување;
• пресек - секоја фаза има конектор на крајот;
• со крај или аксијален конектор;
• со заштитна облога внатре или без;
• потопна - нејзина локација под нивото на водата;
• полупотоплив - самиот уред е под нивото на водата, а моторот е повисок;
• самовшмукувачки - произведува автоматско и независно полнење на цевката за снабдување;
• прилагодлив - можност за самостојно прилагодување на волуменот на снабдување со вода;
• исклучен е контакт со херметичка вода со атмосферата.

Има и други карактеристики на дизајнот, но веќе, судејќи според презентираните различни дизајнерски решенија, може да се заклучи дека на пазарот се нуди огромен број пумпи за производство на вода од бунари.

Но најчесто се користи:

• вертикални - тие се одлични за апликацијата за која станува збор;
• моноблок - тука е потребна едноставност, со оглед на нивото на нечистотии;
• со внатрешни потпори;
• со аксијален влез - исто така според конфигурацијата на обвивката;
• Едностепен - според принципите на едноставност;
• со крајниот конектор;
• со внатрешна заштита на површината;
• потопен, и,
• запечатени.

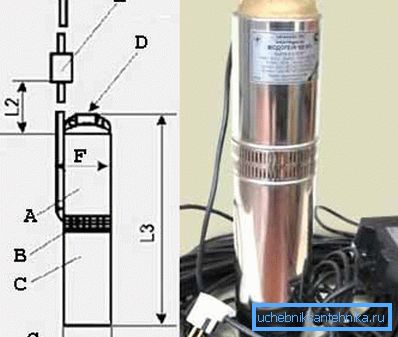

Потопна

Една од најпознатите шеми на потопната пумпа е прикажана на сликата "А".

Тука:

• А - пумпање дел;
• Б-филтер;
• C - електричен мотор;
• D-1-инчен цевка конец;
• Е-кондензаторска кутија;
• F - овој модел има максимален внатрешен дијаметар на случајот од 105 mm.

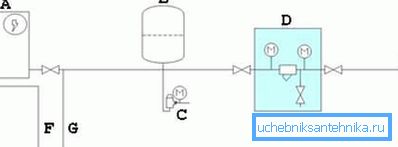

Електрично поврзување

Основниот дијаграм за поврзување на таквата пумпа е:

• A - бојлер;
• Б - резервоар за чување 40-50 литри;
• C - прекинувач за притисок - за заштита од прекумерен притисок;

• D - груб филтер;
• Е-поставување на уредот во бунарот;
• F - цевковод за топла вода до куќата;
• Г - цевка за ладна вода до куќата.

Добар совет! Ви препорачуваме да купите специфични методи за поврзување од соодветните производители. Разликите може да лежат во параметрите за мрежна конекција и потребата да се инсталираат дополнителни осигурувачи.

Комплетни дијаграми за ожичување

Постојат неколку системи за поврзување. Ви ги претставуваме некои од нив, најкарактеристични.

Поврзување со употреба на коморен комора

Ако одлучите да направите камерна комора, продолжете со тоа во последната фаза од опремата за бунар.

Во исто време, целосната врска ќе изгледа вака:

• А - каисонска комора;
• Б - постојано ниво на водата;
• C - безбедносен кабел;
• D - пумпата;
• Сензори на е-сувата изведба - обрнете внимание на овие многу корисни помошни елементи на системот, тие не се често инсталирани, но понекогаш тие се неопходни кога се анализира напредокот на работата;
• F - добро обвивка;
• G-контролен кабел;

• H-контролен панел;
• I-прекинувач на притисок - уште еден важен елемент кој го контролира системот;
• Ј - унија на пет влезови;
• K-глава на цевка - препорачуваме да посветиме посебно внимание на внимателниот распоред и состојба на главата;
• L - вентил за одвод на вода, како елемент на заштитниот систем;
• М - хидроакумулатор;
• N - манометар - неопходно е постојано да се знае притисокот во системот;
• P - филтер за дупки - карактеристика на оваа шема - филтерот е веќе во излезот од системот;
• Q-вентил за проверка.

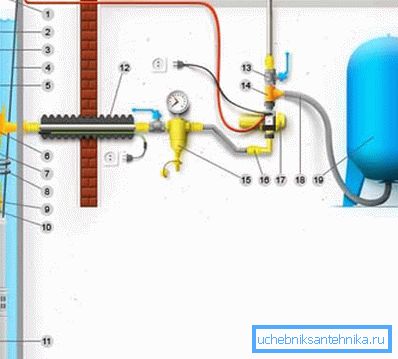

Врска со акцент на хидроакумулаторот

Забележете дека на следната слика филтерот е поставен во средина и користи замрзнување на вода:

• 1 - wellhead;
• 2 - електричен кабел;
• 3 - галванизирана цевка - заштита од корозија е многу важна за уредите од ваков вид;
• 4 - безбедносен кабел;
• 5 - херметичка кабелска кутија;
• 6 - адаптер;
• 7 - цевка;
• 8 - кабелски врски;
• 9 - вентил за проверка;

• 10 - брадавица;
• 11 - пумпа за дупки;
• 12 - заштита од мраз;
• 13 - стопката;
• 14 - мета;
• 15 - главен филтер;
• 16 - адаптер;
• 17 - електронска единица за автоматизација;
• 18 - ожичување;
• 19 - хидроакумулатор.

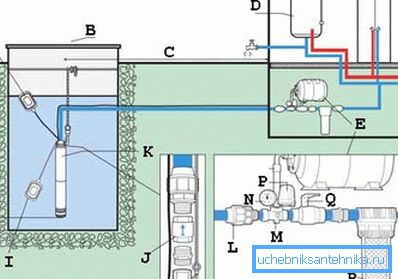

Ограничете го вниманието на фитинзи

Друга опција покажува најмногу внимателен став кон целиот сврзувачки систем, потсетувајќи дека цевките се исто така наука за контакти.

Обрнете внимание на сензорот кој се користи за работа и "суво" состојба:

• A - позицијата на сензорот во работната положба на пумпата, кога во каналот има доволно вода;
• Б - умор;
• C е хоризонтално на горното ниво на почвата;
• D - бојлер;
• Е-хидроакумулатор;
• F - вкупна длабочина;
• G - динамично, постојано менување на ниво;
• H е минималното растојание од работ на уредот до дното на бунарот;

• I - положбата на сензорот, кога има итен прекин поради недостаток на вода, "сув" режим;
• J - положба на обратен вентил, обрнете внимание на системот на фитинзи;
• К - потопна пумпа со пловка;
• L-спојка;
• M - фитинг за 5 излези;
• N - манометар;
• P-притисок прекинувач;
• Q-топката вентил;
• R-пред-филтер.

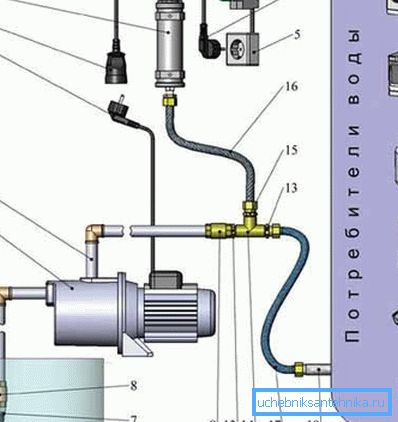

Врска површинска пумпа

Запознавање и поврзување на површинската пумпа:

• 1 - систем за контрола;
• 2 - кабел за напојување и приклучок;
• 3 - кабел за напојување и приклучок;
• 4 - автоматско исклучување - задолжителен елемент за заштита од преоптоварување и зачувување, сепак, системот во работна состојба;
• 5 - штекер, предложената шема работи од стандардна мрежа од 220 V и 50 Hz;
• 6 - добро;
• 7 - цедилка за внесување;
• 8 - вентил за проверка;

• 9 - вшмукување цевки;
• 10 - површинска пумпа;
• 11 - кабел за напојување и приклучок за струја;
• 12 - цевка за вбризгување;
• 13 - брадавица;
• 14 - мета;
• 15 - транзиција брадавица;
• 16 - флексибилен eyeliner;
• 17 - eyeliner;
• 18 - гасовод до потрошувачите.

Добар совет! При изборот на пумпа, ве советуваме да бидете водени од следниве критериуми: неговата намена, перформанси и потребна висина на водата, каков вид на црево за вшмукување, ако е површинска пумпа - обликот и дијаметарот на внатрешниот напречен пресек може да ги намалат перформансите на пумпата под кои услови операцијата ќе се одвива во затворени простории или на отворено воздухот.

Заклучоци

Постојат многу опции за поврзување на пумпи за снабдување на вода од бунарот. Без искуство, поставувањето на овие шеми со свои раце, дури и ако има инструкција, ќе биде многу тешко. Внимаваме дека цената на можните грешки е премногу висока.

Понуда да се направи целата работа на професионалци. Сепак, ова не ја исклучува потребата детално да ги запознае сите нијанси на процесите што се случуваат, па затоа не заборавајте да го гледате видеото во овој напис повеќе пати.
