D20 топката вентил - како да не се направи грешка при

Бројот на клучните параметри кои треба да се земат предвид при изборот на вентили, е дијаметар, оваа големина точно треба да одговара на димензиите на цевката, во спротивно може да се заборави за затегнатоста на зглобот. За неподготвена личност, некоја конфузија може да биде предизвикана од употребата на такви ознаки како "условен дијаметар" или големината на луменот, па затоа е неопходно прво да се разјасни ова прашање.

Мала едукативна програма

Секој е запознаен со концептот на дијаметар, но концептот на номинален дијаметар (D или DN) се користи за цевки, како и застанување и контрола на вентилите. На пример, во водоводните продавници ознаката за топчести вентили од 20 mm подразбира износ на дозвола.

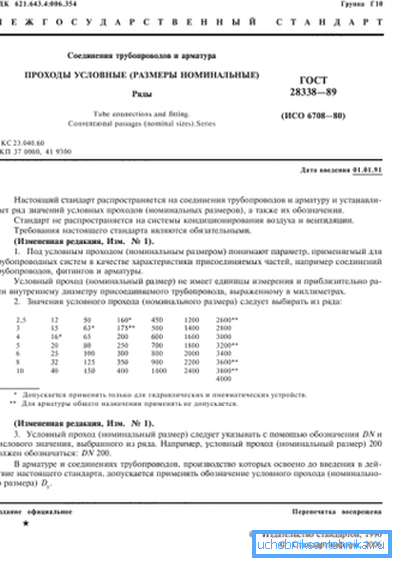

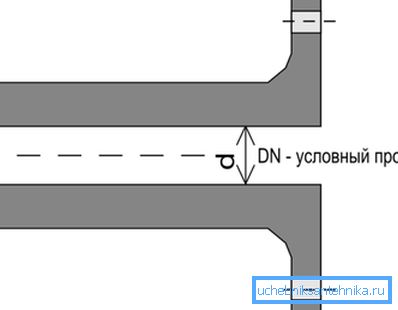

Со овој концепт се подразбира внатрешниот дијаметар, заоблен до најблиската стандардна вредност. Целосната листа на стандардни вредности на DN може да се најде во GOST 28338-89, минималната вредност е 2,5 mm, а максималната е 4000 mm.

Главната конфузија произлегува од фактот дека во 99% од случаите вистинскиот внатрешен дијаметар не е еднаков на номиналниот (условниот). Ако, на пример, ја земеме стандардната метална цевка од вода-гас со надворешна димензија од 159 mm, тогаш вистинската големина на јазот ќе зависи од дебелината на ѕидот. Значи, со метална дебелина од 6 мм, ќе биде еднаква на 147 мм, а со ѕид од 8 мм - 143 мм.

Но, ако ги погледнете вредностите дадени во стандардот, излегува дека истиот номинален дијаметар - DN150 (или DN150) - е погоден за двата од овие случаи. Истиот принцип исто така работи со помали големини, ова треба да се земе предвид при изборот на вентили. На пример, топката вентил DN 20 има номинална големина од 20 mm, што значи дека е погоден само за поставување на цевка со соодветен дијаметар.

Обрни внимание! На прв поглед, таквата нотација изгледа смешно, но тоа не е. Всушност, чекорот помеѓу стандардните вредности е усвоен така што пропусната моќ на секоја следна вредност на луменот се зголемува за околу 60-70%. Ова го олеснува изборот на гасоводот во фазата на пресметка на водоводни, гасни и топлински цевководи.

Уред, избор и монтажа на топката вентил

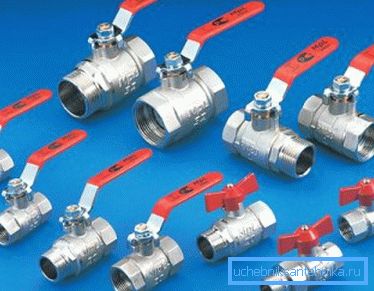

Што се однесува до структурата на таков уред, тоа не се менува во зависност од големината. Освен ако понекогаш, наместо копче, е инсталиран електричен погон за вртење на топката, потребно е кога едно големо копче не може едноставно да се сврти поради недостаток на слободен простор.

Што да барате при изборот

Друга тешкотија во изборот на специфичен модел на топката вентил може да биде конверзија на инчи големини во метрички и избор на соодветна вредност на DN (DN). На пример, топката вентил DN20 е погоден за инсталација на цевка VGP со надворешен дијаметар од 26,8 mm, со големина на конецот еднаква? во.

Во табелата е дадена кореспонденција на димензиите на инчи, конецот и надворешната големина на цевката.

Кореспонденцијата помеѓу условниот премин и надворешниот дијаметар на цевката

Обрни внимание! Табелата ги прикажува податоците само за најчестите големини кои се користат во приватната конструкција.

Табелата покажува значителна разлика помеѓу цевки од различни типови, дури и во иста големина на вентили. Ова се објаснува со различната дебелина на ѕидот на цевките, како и со фактот дека внатрешниот дијаметар е означен во металната лента, но за пластични производи - надворешниот дијаметар.

И покрај тоа што цената на еден едноставен топката вентил е мала (едноставните полипропиленски модели чинат помалку од 200 рубли), сепак е подобро веднаш да се обрне внимание на овие суптилности.

Карактеристики на полипропиленски кранови

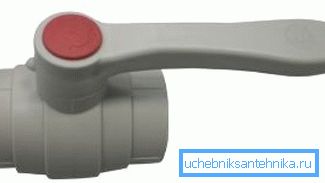

Релативно неодамна, ПП топчести вентили се појавија на пазарот. Во такви уреди, дизајнот на заклучувачкиот дел останува непроменет - иста метална топка со дупки, но телото е направено од полипропилен. Во овој случај, пред бројот кој го покажува износот на царинење, по што следи кратенката со ознака на видот на материјалот што се користи.

На пример, влезната РНК 20 топчест вентил значи дека телото е направено од тип 3 полипропилен (случаен кополимер), а номиналниот дијаметар е 20 мм.

Обрни внимание! За инсталација на конвенционален модел со метално куќиште, најчесто се користат одвојливи врски. Во случај на ПП аналогно, има смисла да се користи поврзувањето со лемење.

Инструкциите за инсталација не се разликуваат од поврзувањето на конвенционалните ПП цевки:

• за поврзување се користи специјално "лемење". Грејниот елемент на таков уред е дизајниран на таков начин што е можно да се постават цевки со различни дијаметри. На тапа и цевка се ставаат на грејачот и се загрева за кратко време;

• после тоа треба брзо да ги отстраните двата елементи од рачката за лемење и да го вметнете крајот на цевката во тапацирот. Ако полипропилен се загрее доволно, а потоа дел од него едноставно треба да се исцеди за време на инсталацијата, ова е нормално.

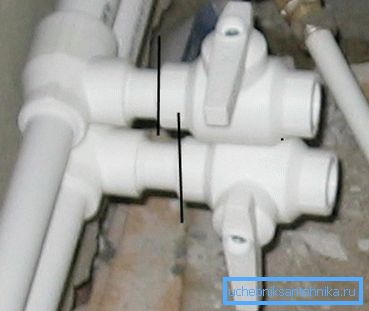

Горенаведената врска се смета за наједноставна, но не е без недостатоци. Главната може да се смета за појава на значителен локален отпор. Ако, на пример, топката вентил PP 20 со цевка, тогаш цевката Du ќе биде еднаква на само 15 mm, а во кран - 20 mm.

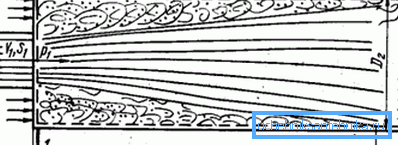

Соодветно на тоа, кога протокот поминува низ зглобот, поради разликата во дијаметри, на влезот ќе се создаде турбуленција, а на излезот ќе се создаде зголемен товар на заварот.

Ова може да се избегне на 2 начини:

• користејќи отстранлива врска, на пример, истиот Американец;
• со користење на ПП спојка, во овој случај, можете да го користите заварување. Користењето на спојка ќе ви овозможи да го поврзете цевката и цевката крај-до-крај, така што ништо нема да го попречи протокот. Ниту еден од овие методи не го комплицира самиот процес, па инсталацијата може да се направи со рака.

Сумирање

Изборот на топката вентил не е толку лесна задача како што може да изгледа на прв поглед. Треба јасно да се разбере разликата помеѓу таквите концепти како номинални и вистински дијаметри, за да може да се претворат метрички димензии во инч и обратно.

Предложените информации нема да го збунат означувањето на вентилите и контролните вентили и ќе обезбедат правилен избор. Видеото во овој напис е краток преглед на различни типови на топчести вентили.
