Бол вентил 3: 4 - уред, карактеристики, инсталација

Топчести вентили за вода 3: 4 инчи - најчестиот и висококвалитетен тип на вентили што се користат при поставување на цевководи за топла и ладна вода, како и системи за греење. Тие се едноставни за инсталирање, сигурни и компактни, па денес ниедна инсталација не може да работи без употреба на овој тип на арматура.

Ќе зборуваме за уредот, карактеристиките и предностите на топчестите вентили, како и да ги разгледаме правилата за нивна инсталација.

Фитил за топчести вентили

Уред

Кршен вентил е еден вид на затворени (понекогаш прилагодување) фитинзи кои се користат во цевководи за водоснабдување, греење, гас, нафта и други медиумски цевководи. Во однос на системите за водоснабдување и течноста за ладење, овој тип фитинзи во повеќето случаи се користи како заклучувачки елемент.

Треба да се каже дека вентилот со сферичен приклучок е модерен и доста прогресивен уред, заменувајќи ги конусните модели, кои имаа многу сериозни недостатоци поврзани со значајна хидраулична отпорност поради обликот и големината на премин.

Во исто време, самата конструкција е позната одамна - пред повеќе од 100 години, но нејзината ефикасна имплементација стана можно само по појавата на нови синтетички материјали, како што се флуоропласт и други вештачки полимери.

Вентилот со топката вентил е прилично едноставен.

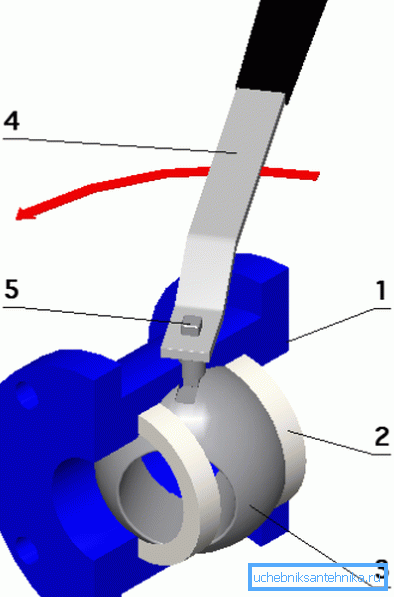

Производот се состои од следниве елементи:

1. Месинг тело. Употребата на оваа легура се должи на пониските трошоци на неговото производство, како и на повисоката отпорност на корозија во споредба со челикот;
2. Заптивање на седла. Тие се користат за запечатување на плута, изработена од тефлон, тефлон, полиетерхеркетон (PEEK) и други синтетички полимери;
3. Бол приклучок. Врши функција на блендата. Топката има аксијална дупка чиј дијаметар се совпаѓа со дијаметарот на каналот на цевката, кога приклучокот се врти за 90 степени, каналот е блокиран, бидејќи перпендикуларната оска на топката нема дупки;

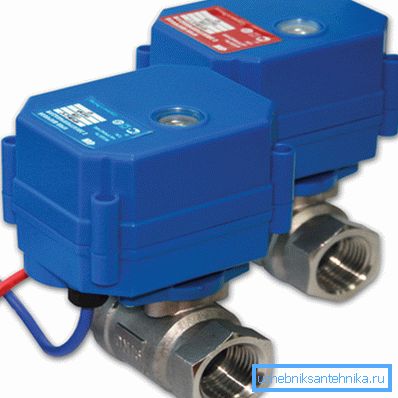

4. Контрола на блендата. Тоа може да биде во форма на лост, пеперутка или јагнешко месо, исто така, наместо рачка може да се инсталира електричен или пневматски серво за да се автоматизира контролата на системот;
5. Месинг вретено која ја поврзува рачката или погонот со затворачот и ја пренесува силата за да ја претвори.

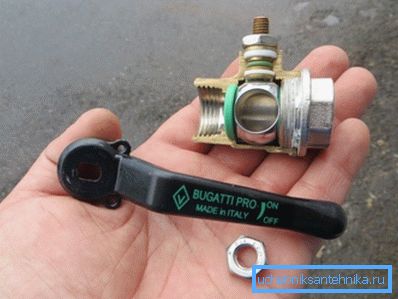

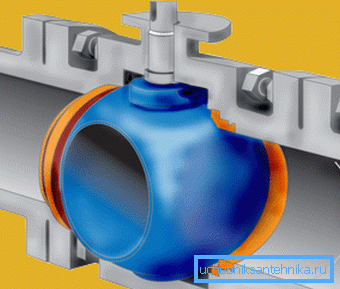

Значи, гледаме дека во внатрешноста на телото постои сферична бленда со проткаена дупка.

Ако ја завртите плута така што дупката во неа се совпаѓа со протокот на канал, тогаш медиумот ќе се движи слободно низ него со минимален отпор, што нема значително да се разликува од отпорот во слична цевка со ист дијаметар.

Потоа го завртуваме болдот за 90 степени и топката го затвора каналот.

Обрни внимание! Како што можете да видите, овој тип вентили е многу едноставен, што дава голема сигурност и релативно ниска цена поради едноставноста на производството на производи со овој дизајн.

Карактеристики

Главните технички карактеристики кои се користат за опишување на карактеристиките на уредот и изборот на модел погоден за една или друга цел се како што следува:

• Природа на работната средина. Овде, наведете го типот на супстанција која може да се транспортира преку уредот (вода, гас, масло, итн.) И температурниот опсег во кој е возможно неговото функционирање;
• Номинален работен притисок. Се означува со букви PN и број кој е еднаков на вредноста на работен притисок во атмосферата. Пример за обележување - PN 40;
• Дијаметар на каналот. Се означува со инчи или милиметри, означени со букви DN и број кој го означува дијаметарот во mm, на пример, DN Исто така, може да се определи дијаметарот во фракции од инч, на пример,?, 1/2, 1, 1? и така натаму Постои преоден топката вентил 1: 2 до 3: 4;
• Природата на локацијата на конецот на влезот. Постојат модели со внатрешен навој од двете страни, тие се означени како влез, со внатрешни и надворешни навои - во-n, со надворешен навој од двете страни - бб. Покрај тоа, од една страна, кран може да се испушти со американски орев.

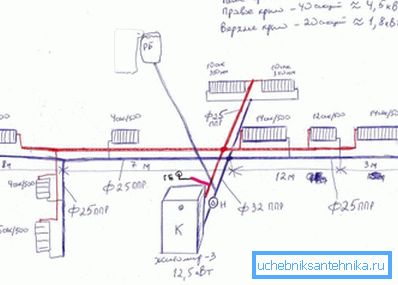

Определи колку дијаметар на топката вентил 3: 4, ќе ви помогне да маса за појавување на големината на цевки:

Обрни внимание! При изборот на производот треба да обрне внимание на материјалот од кој се состои. Квалитетните модели се направени од чиста или хромирана месина, понекогаш од антикорозивен челик. Силуминските производи не можат да се купат, бидејќи се со ниска сила.

За да се разликува силумин од месинг, доволно е да земете две глави во рака: месинг ќе биде значително потежок. Покрај тоа, симулинот станува валкан, а кога се трие со парче светло или ткаенина, сива трага останува на неа.

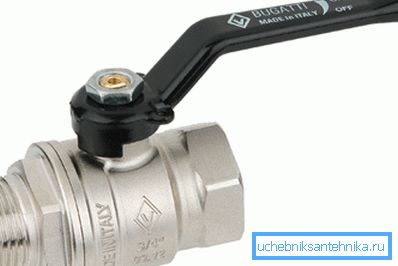

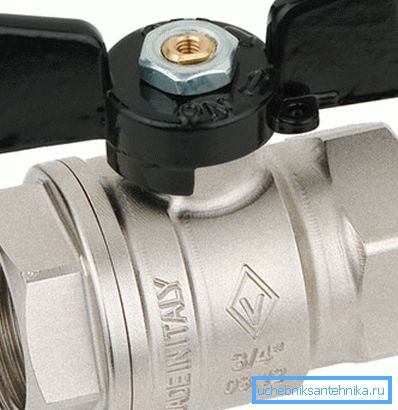

Имајте на ум дека цената на топчестите вентили е прилично демократска, па вреди да се заштеди на нив. Ова особено важи за системите за греење, за кои е подобро да се изберат италијански производи, на пример, Бугати или Џакомини.

Собрание

Инсталирањето на топчести вентили со свои раце не е тешко.

За ова ни треба едноставен сет на алатки:

• Прилагодлив водовод клуч;
• Умира за провиране;
• Бугарски;
• Датотека;
• Држач за треска;
• Санитарна лен и запечатувачка паста.

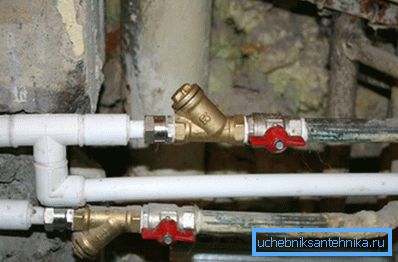

Препорачливо е да се инсталира филтер за насипување пред производот (грубо чистење), бидејќи ако се појави песок или 'рѓа, површината на приклучокот ќе се истроши и чешмата може да почне да ја собере водата.

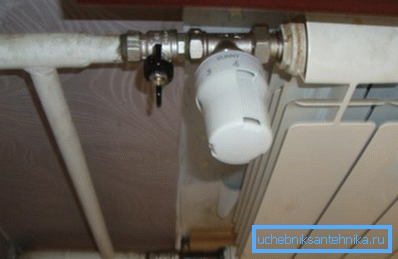

Ова е особено важно за системите за греење, во кои за време на периодот на неактивност, водата и самата плута можат да станат загадени, поради што ролетната ќе се претвори во големи тешкотии, а понекогаш целосно ќе престане да се движи од своето место.

За да биде поудобно да ги согледате информациите, подготвивме инструкции за инсталација по чекор по чекор:

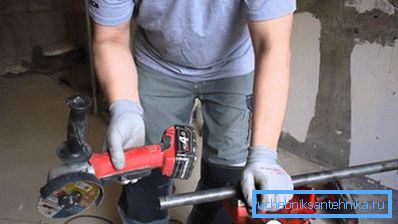

1. Ги извршуваме сите неопходни мерења и ја наместеме цевката на вистинското место.. Најдобро е за ова да се користи сабја пила за мазно намалување на 90 степени;

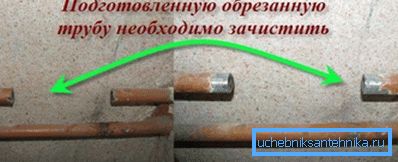

1. Ние го исчистиме крајот на бојата и фасети со намален крај. Ова може да се направи со мелница или датотека. Можете исто така да користите специјален избирач на лице;

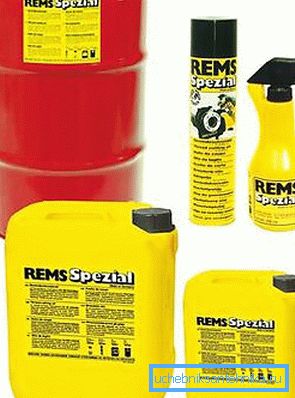

1. Ние земаме умре за навојување на посакуваниот дијаметар и подмачкуваме со забите со сало или лабаво. Ние, исто така, подмачкуваме самата цевка;

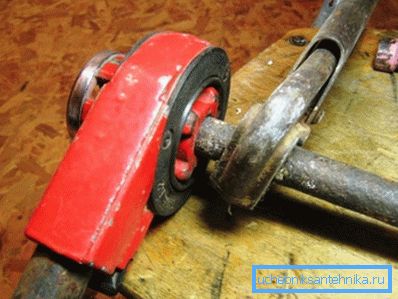

1. Вметнете го држачот во држачот за убод и исечете ја на цевката. Треба да имаме најмалку 4.5 вртења, но не повеќе од 5. Подобро е да се пресече во две поминувања, така што помалку ќе ја вчитате цевката и алатката за сечење;

1. Ние ветер на примената санитарни лен во насока на стрелките на часовникот. Потоа стави добар слој на запечатување паста на целата површина на конецот;

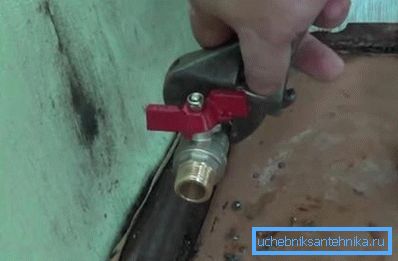

1. Земете кран и ветерот на конецот. Треба да има најмалку 4,5 револуции. Прво, измамник рачно, а потоа користете прилагодлив клуч.

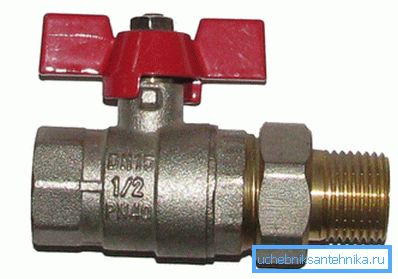

1. Ако е неопходно да се поврзат два фиксни делови од цевка, тогаш ние користиме модел со американски (со sgonom).

Обрни внимание! Осигурајте се дека конецот е пресечен токму. Инаку врската ќе биде несигурна.

Заклучок

Топчести вентили се најпрогресивни уреди за заклучување за поставување на системи за водовод и греење. Видеото во овој напис јасно и луцидно го демонстрира процесот на поставување вакви вентили.
