Бол целосно создаден славина - сон во водовод

Големата популарност на затворачките топчести вентили се должи на екстремната конструктивна сигурност. Поради оваа причина, тие се широко барани во системите за греење, снабдување со вода, гас и ладна енергија, вентилација, како и во топлински точки со умерени температури. Најатрактивната карактеристика на топчестите вентили е нивната "автономија" за време на работниот процес без потреба од одржување.

Општи информации

Топчестата производ е именувана во форма на заклучувачки дел, кој има сферична форма и се наоѓа помеѓу двете седишта, и вретеното поврзано со контролната рачка. Овој тип на вентил треба да се користи само како затворен вентил, но не и за регулирање на вентилите.

Оригиналните карактеристики на дизајнот и техничките карактеристики на сферичниот балансиран дигалка со бронза, заедно со материјалот, го обезбедуваат затворениот јазол со исклучителни својства:

• универзалност - материјалот на производот е стабилен кога е во контакт со пареата, водата, маслото, воздухот и транспортот на нафтени продукти на температура;
• сигурност - безбедноста на работата е загарантирана со елементот на градба - прачка;
• ефикасност - обликот на топчестата ролетна, ротирајќи околу својата оска, овозможува лесно регулирање на протокот на сообраќај;
• заменливост - спојката може да се замени со прирабница, следејќи ги мерките за безбедност за овој тип на цевковод;
• херметички - специјални заптивки со висока отпорност на абење, овозможуваат да се работи со производот за многу години.

Во зависност од целта, може да се произведуваат такви кранови:

• директен проток;
• контролни пунктови;
• мешање;
• аголна.

Металниот баланс со целосно изработен кран според ГОСТ 21345-2005 има 25.000 работни циклуси. Со оглед на беспрекорно функционирање на уредот, неговиот работен век е возможен 30 години (ГОСТ 4.114-84). Месинг уредот ги издржува температурните флуктуации од -20 до +150 ° C и притисок од 1,6-4,0 МПа (ГОСТ 26349-84, ГОСТ 365-80).

Дизајн карактеристики

Клучниот елемент за заклучување може да се наоѓа во лебдечка положба или на потпорите. Пловечката топка не е цврсто поврзана со вретеното и може слободно да се движи - внатрешниот притисок од влезната страна го притиска на прстенот во штекерот, спречувајќи вода да се истура.

Во потпорната конструкција, завртката е стегната, од една страна, со игла во долниот дел на конструкцијата. Од друга страна, седлата што се притиснати на топката од притисокот на протокот. Комплексноста на механиката на локацијата ја зголемува цената на производот.

Материјал

Долг работен век се постигнува поради заштитниот слој, кој се применува со галванизација на никел. Оваа технологија овозможува употреба на чешми во цевководи со вода за пиење, како и со топла вода.

Сепак, месинг топката вентил целосно создаден во споредба со вентил:

• полесно;
• повеќе компактен;
• има низок хидрауличен отпор;
• радиус на вртење - 90 °.

Значи, неколку големи трошоци изгледаат оправдани.

Крејн класификација

Класификацијата може да се изврши земајќи ги предвид разните параметри:

• дијаметарот на цевката - целосно создаден, при што дијаметарот на портата се совпаѓа со дупката во цевката и не е целосно отвори со дупка во портата помала од цевката;
• по пат на тај-ин - прирабничка, задушена, заварена, спојка.
• со метод на контрола - рачен и механички;
• од типот на управување - рачка на пеперутка или рачка.

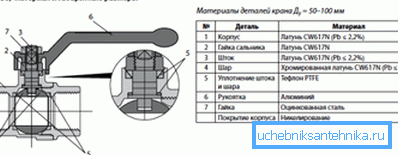

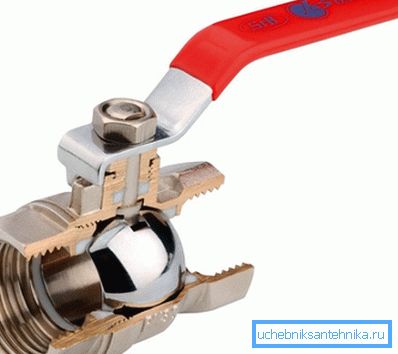

Топчести вентили

Клапан за спојување е поврзан со цевката со женски навојни спојки. Свртете ја рачката спротивно од стрелките на часовникот додека не застане паралелно со цевката значи целосно отворање.

Спојните кранови се направени во 3 верзии:

• монолитен (економски);

• два дела, се состои од куќиште и спојка - најчестите модели;
• Три-дел или склопувачки, кој може самиот да се санира или да внесе нов печат.

Треба да се избере целосна топчеста спојка, земајќи ги предвид:

• целта на експлоатација;
• температурата на работниот медиум што ќе помине низ уредот;
• внатрешен притисок;
• дијаметар на гасоводот.

Единицата за заклучување на спојките беше оценета со водовод, се користи во водоводното и водоводното напојување, но може да работи во гасна средина.

Неспорните предности на засилување вклучуваат:

• мали димензии и тежина;
• инсталација во било која положба;
• леснотија на управување;
• проток во која било насока;
• ниска хидраулична отпорност;
• демократска цена.

Недостатоците може да се земат предвид:

• потребата за долги држела да се затвори;
• високата цена на електричните погони за автоматско затворање;
• ограничување на работната температура на медиумот - 100 ° C и притисок - 16 бари и дијаметар на цевка до 100 mm;
• чувствителност на падови на притисок.

Обрни внимание! Кружните вентили за влечење бараат посебно внимание при монтирање и монтажа со свои раце, придржувајќи се до дозволените моменти. Најмалата грешка може да доведе до остар пад на притисокот и неизбежно оштетување на јазолот.

Прирабнички кран

Кога температурата на медиумот е поголема од 100 ° C, а притисокот од 16 бари и работата на производот за спојување е невозможно, користете прирабница со целосно отворен топката. Меѓу предностите на прирабничкиот кран, меѓу другите, е и можноста за извршување на поправки (склопувачки случај).

Недостатоци поради:

• висока цена;
• голема тежина;
• присуство на долги рачки за рачна контрола.

Обрни внимание! Упатството се обврзува да се сврти рачката до крај, за да се избегне формирање на врнежи во внатрешноста на единицата, што доведува до истекување, поправка или замена на опремата.

Разлики во проходите на топчестите вентили

Главната разлика помеѓу полнењето и непотполниот вентил е дијаметарот и обликот на дупките во бравата. Отворањето на комплетот на целосната цевка не се заострени и се совпаѓа со внатрешниот дијаметар на цевката, а во не-целосно создаден облик е инка. Еден таков конус ги претвора нежните страни кон протокот, ако има две од нив - од која било страна.

Во споредба со целосната дупка, не-преодниот јазол има:

• помала маса;
• лесно ракување;
• пониска цена на портата јазол.
• полошо пропусен опсег;
• поголем коефициент на хидраулична отпорност;
• повеќе условна издржливост.

Со намалување на премин, елементот за заклучување станува покомпактен. Доколку силата на главата не игра значајна улога, подобро е да се избере целосно креиран кран како економски одржлива опција.

Сумирање

Извонредните карактеристики на склопот на топката месинг вентил овозможуваат тоа да се користи во индустриски и домашни области. Помошта на специјалист за технички суптилници ќе ви помогне да ја одберете единствената точна опција која верно и верно ќе му служи на целиот ваш свесен живот.

Видеото во оваа статија е мал преглед на популарните типови на топчести вентили.
