Автоматизација на бунарот: од кои елементи се состои и зошто

При уредување на водоснабдувањето со користење на подземни ресурси, исклучително е важно да се избере вистинската автоматизација за тоа.

Терминот "автоматизација на бунари" значи комплекс на уреди кои се состојат од:

• контролни релеи;
• електрична електрична единица;
• разни заштитни системи, чија цел е да се спречи опасноста од оштетување на моторот и на самата пумпа.

Автоматска контрола на пумпата

Најчесто се користат две контролни шеми за стартување / запирање на потопна пумпа:

• од волуменот на водата во резервоарот;
• на ниво на притисок во снабдувањето со вода.

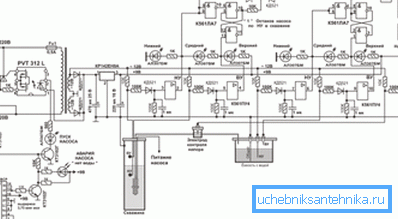

Контрола на работата на ниво на вода

Оваа шема се користи кога се работи за потопни пумпи за постројки за под притисок на водата или да се наполни специјален резервоар, од кој вода се пумпа до потрошувачите со дополнителна пумпа.

1. Внатре во резервоарите за складирање се монтирани сензори за специјално ниво. Тие, со помош на командни релеи, го следат нискиот и горниот праг на полнење на резервоарот. Во зависност од волуменот на вода, релеите даваат команди за да ја стартуваат или запрат пумпата. Сензорите може да се плови или електрода. Првите се помалку сигурни, затоа што нивниот работен ресурс е мал.
2. Вода за складирање на вода мора да биде опремена со итен прелив, во случај да прелева.

Обрни внимание! Главната предност на оваа шема е стабилноста на пумпата. Хидраулика додека постојана, бидејќи Номиналната потрошувачка се пресметува на висината која се состои од длабочината на бунарот, висината на водоводната кула и изметот од 1/2 метар. Секој циклус е еднаков на расходите на целиот волумен на резервоарот / кулата, земајќи ја предвид потрошувачката на тековната анализа на водата. Се спречува опасноста од заматеност на моторот, со што се зголемува нејзиниот животен век.

Пумпа за контрола на притисок

1. Според оваа шема, пумпата е контролирана со команда на реле, која е монтирана на цевководот. Таа поставува две вредности: притисокот при кој ќе се вклучи или исклучи пумпата.
2. Ова автоматско снабдување со вода од бунарот најчесто се користи за поединечни бунари, за разлика од претходната шема, типична за колективни системи за водоснабдување.
3. Како по правило, во овој случај се користат приемници (мембрански резервоари). Тие се потребни за да се одржи потребниот притисок во системот, како и да се компензира за ниски трошоци и вода чекан.
4. Многу е важно правилно да го конфигурирате релето, врз основа на параметрите на пумпата и обемот на приемникот. Така што пумпната единица премногу често не работеше, неопходно е да се постават прагови од горниот и долниот притисок, врз основа на просечната зона на карактеристики на пумпата. Хистерезисот на вредностите мора да се избере од 1,2 бари на 2,5, земајќи ги предвид податоците за максималната пумпа започнува во одредено време.

Притисочните прекинувачи, кои се користат во таква шема, се поделени на индустриски и домашни колеги.

1. Првите се опремени со моќни контактни групи и можат да издржат струја до 16 засилувачи. Сепак, тие немаат скала за прилагодување што го покажува опсегот на притисок за приспособување.
2. Затоа, потребен е манометар за поставување такви релеи.
3. Предноста на таквите уреди за бунарот е можноста за користење во електрични електрични кола за директна контрола на пумпата. Покрај тоа, индустриските уреди имаат висока сигурност и точност.
4. Континуирана точност на прецизност и низок работен век, поради влијанието на силните струјни струења. Уредите имаат ниско-тековни контакти, тие треба да бидат вклучени преку надворешниот стартер.

Упатството бара работа на пумпата, во комбинација со индустриски тип на реле, за користење на контролни кабинети со инструменти за дополнителна заштита или без нив.

Монтирање на релеи за домаќинство, доволно е директно да ја поврзете пумпата, со помош на неговите контактни групи, до главната мрежа. Едноставниот дизајн и ниската цена на уредот го прават популарен меѓу купувачите.

Обрни внимание! Сепак, оваа заштеда се израмнува со дополнителни трошоци поврзани со замена на реле, кои не се разликуваат во издржливоста. Покрај тоа, дури и ако поставите нов уред со свои раце, тешко дека ќе можете да ги вратите потребните поставки и да ја тестирате операцијата.

Уреди за заштита од пумпи

Главните причини за дефект на бунарската пумпа се:

• нивното работење при намален / зголемен напон во електричната мрежа;
• моторно преоптоварување;
• нивната работа на мирување, со други зборови - без вода.

Безбедносни техники

1. Најдобар начин да се направи квалитет на пумпата е да се користат AC стабилизатори на напон.. Често, автоматскиот сноп за вшмукување вклучува реле за напон за контрола. Таа ја исклучува пумпата кога паѓа напонот и ја прилагодува асиметријата и фазната низа на трифазните мотори.

1. Електричните мотори се заштитени од преоптоварување со термички (струјни) релеи. Тие го исклучуваат уредот кога ќе се постигне саканата струја. Важно е дека варијацијата на подесувањата на таков реле се совпаѓа со номиналната вредност на струјата на пумпата.
2. Од празните пумпи се заштитени со два методи. Директно - од волуменот на водата во резервоарот / кулата, користејќи електрода или плови сензори. Индиректно - од големината на струјата или промената на фазите и напонот на струјата на електричниот мотор, со помош на реле.

Минус индиректен тип на заштита е нејзината секундарна природа. Контролното реле реагира само кога лежиштата и протокот на единицата веќе се оставени без вода, што ги лади и подмачкува.

Кога капацитетот на пумпата е поголем од протокот на доброто, ова се случува неколку пати на ден. Ова го намалува работниот век на потопната пумпа. Затоа, пожелно е да се стави уред за електрода за контрола на јачината на звукот. Тоа ви овозможува да ја исклучите пумпата пред да се случи несреќа.

Видови на заштитни уреди

Различни видови и комбинации на уреди може да се користат за заштита и контрола на пумпата.

Тие се поделени во 3 категории:

• уреди за заштита, кои се базираат на печатени кола QA-50B или QA-60C;
• единици за контрола на реле;
• микропроцесорски уреди.

ПХБ-базирани уреди се структурно и функционално комплетни уреди.

1. Тие бараат поврзување на надворешна опрема: самата пумпа, често преку стартер (магнетна), прекинувач за притисок, ниво сензори, итн.
2. Тие имаат широк опсег на прилагодливи опции и параметри: тековна (топлинска) заштита, компензација на падови на напон, контрола на брзината на мирување и моторни оптоварувања итн.
3. Треба да се напомене дека поради комплетноста на уредот, не е можно да се промени логиката на неговото работење.
4. Освен тоа, моделите често немаат можност да ги менуваат вредностите на одговор во некои параметри. Ако одборот не успее, тогаш треба да го промените сето тоа. По цена, ова е речиси исто како и купувањето на нов уред.

Релејна автоматика на бунарот е многу разновидна. Ова може да бидат наједноставните уреди и кабинети во кои се наоѓаат уредите кои ја регулираат работата на неколку пумпи.

Предностите на овој вид на уреди:

• релативна сигурност и едноставност на дизајнот;
• брзи и лесни надградби за нестандардна употреба;
• ако било кој елемент од уредот паузира, тогаш само се менува.

Уредите кои го регулираат функционирањето и заштитата на пумпите, кои се базираат на микропроцесор контролери, се најмодерни и сложени.

Тие даваат можност да ги контролираат следниве параметри на единицата:

• износот на отпорност на неговата изолација;
• температура на моторот;
• секвенца на алтернација и асиметрична фаза;
• компензира за низок / висок напон;
• заштити моторот од преоптоварување и лер;
• да обезбеди можност да се земе предвид времето на уредот и количината на потрошената енергија во овој случај.

Заклучок

Во моментов, тешко е да се замисли работата на индивидуалните и колективните извори без користење на функционална и заштитна автоматика. Тоа овозможува да се зголеми ефикасноста на водоснабдувањето и да се зголеми трајноста на опремата што се користи во овој процес. Проверете го објавеното видео во оваа статија. Таа содржи многу корисни информации.
