100 мм топката вентил: уред, класификација, споредба со

Како функционира топката вентилот DU100? Какви видови на овој производ може да се најдат на продажба? Дали има некои можности за монтирање на производот? Како изгледа како наспроти позадината на алтернативите - завртките и вентилите за завртките? Ајде да го разбереме.

Прво познаник

Изградба

Главниот структурен елемент е пеперутка вентил со облик на топче со прекумерен канал. Како по правило, неговиот дијаметар е еднаков на дијаметарот на приклучен гасовод. Стапката вметната во жлебот на завртката се изведува низ телото и се снабдува со соодветна рачка или менувач. Функцијата на запечатување се изведува со полимерни седишта под топката и прстенеста заптивка околу стеблото.

Кои материјали може да се користат за производство на топчести вентили?

Корисно: во зависност од условите за работа, рачката може да има различни ознаки во боја. Дизајниран за ладна вода, топла вода и затоплување, 100 мм топчестиот вентил е означен со црвена боја; производи со ограничена отпорност на топлина - сина. Жолта означува дека вентилот е за гас.

Видови

Кранови може да се класифицираат според неколку критериуми.

Тип на тело

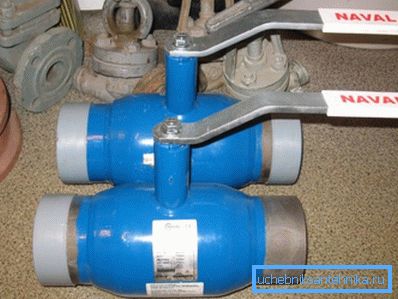

Може да се заварува и да се одвои.

• Во првиот случај, како бонус, сопственикот добива поголем отпор на случајот на хидрауличниот притисок.: со зголемување на дијаметарот, силата на истегнување на нејзините ѕидови се зголемува пропорционално на пресекот. Цената е речиси нула одржливост на производот: како максимум, тоа е можно да се замени истрошен sealer околу стеблото во него.

• Во вториот случај, доколку е потребно, заменете ги сите истрошени структурни елементи. - седла, акции, па дури и самата болт топката.

Како по правило, делови од телото со голем дијаметар се поврзани со столбови.

Поврзување на гасоводот

Тоа може да се направи на три сосема традиционални начини:

1. Навој Спојувањето со голем дијаметар, сепак, не е многу популарно поради фактот што темата е тешко да се запечати и затегне.
2. Со заварување Должината на млазниците за заварување и значителна маса на телото на вентилот не дозволуваат опасно прегревање на полимерните заптивки за време на заварувањето.
3. Прирабници. Тие обезбедуваат брзо склопување и демонтажа на кран.

Прирабниот топката вентил DN 100, пак, може да припаѓа на две подкатегории. Општо земено, монтажните димензии на прирабницата со топката прирабница DN 100 точно одговараат на монтажните димензии на челичниот вентил 30s33nzh, што овозможува замена без заварување на цевките.

Меѓутоа, при инсталирање на нови цевководи, се користат пократки, т.н. интер-прирабнички вентили.

Печатач на затворот

Со мали дијаметри на цевките, запечатувањето на топката е обезбедено со едноставно притискање на седиштата при монтирање на телото.

Сепак, за поголеми големини на портата, се користат уште неколку решенија.

1. Топката е вградена меѓу седиштата со мала јаз. Се притиска на саканото седло со притисок на работниот медиум.
2. Седлото е направено од пролетна вчитана чаша пролет, која обезбедува потребната притиска сила дури и со некои абење на флуоропластични или тефлон.

Собрание

Се изведува во било која работна позиција. Единственото ограничување е удобна положба на рачката или на чело на менувачот. Насоката на протокот на вода е ирелевантна, што е јасно означено со отсуство на стрелка на телото.

Споредба со алтернативи

Како топчестиот фланцевен вентил DU100 изгледа на позадината на прирабничкиот затворачки вентил и вентил со иста големина? Каков тип на вентили треба да изберам?

Ајде да ги споредиме на неколку начини.

Хидраулична отпорност

1. Целосно создаден топчест вентил речиси нема отпор кон движењето на потокот: во него нема врти и премини на дијаметарот.
2. Вентилот во овој поглед е нешто инфериорен во однос на вентилот на топката. Подигнати сите образи и клин се делумно во потокот. Освен тоа, транзиции со дијаметар помеѓу огледалата што го прават турбулентниот проток се присутни.
3. Завртка вентил - јасен аутсајдер. Вртливите врти на телото и релативно малата дупка во седлото предизвикуваат пад на притисокот по овој елемент на стоп вентилот.

Инсталација

1. Како што веќе рековме, прирачникот за инсталација за топчести вентили не дозволува никакви слободи. Тој е способен да работи во било која положба и во која било насока на проток на вода.

1. Вентил не е пожелно да се монтира само управувачот надолу. Ова ќе го направи кутијата за кутии исклучително непријатно.
2. Покрај тоа, вентилот треба да биде инсталиран така што работниот медиум ќе притисне на вентилот од дното. Инаку, по некое време, вентилот е неизбежен.

Патем: отстранување на вентилот со противтежа е придружена со хидрауличен шок - минува низ цевководот со висок притисок. Меѓу последиците се исклучување на фитинзи и навои, солзи на флексибилни врски, се крши по рабовите на електрично заварени цевки и искинати радијаторски приклучоци.

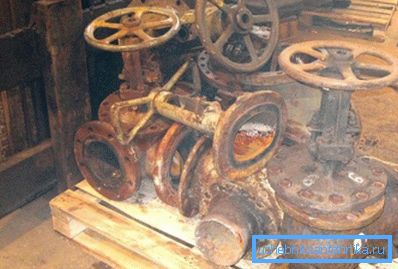

Услуга

1. Во случај на топчест вентил, се сведува на затегнување на навртката на матичниот заптивник по неколку стотици циклуси за затворање.
2. Завртки треба периодично (дури и кога е во мирување) да се пакуваат кутијата за кутии и (понекогаш) да се замени заптивката.
3. Во случај на вентил, периодичното пакување на жлездата е надополнето со потребата од мелење на обрасците на образите и огледалата.

Заклучоци

Тие се прилично очигледни: топчестите вентили во модерните вентили немаат сериозни конкуренти. Исклучок може да бидат само производи за посебни услови (високи температури, корозивни медиуми итн.).

Видеото во оваа статија традиционално ќе му понуди на читателот дополнителни материјали. Успеси!
