Вентилационо капаче: намена, дизајн карактеристики, работа

21-01-2018
Вентилација

Клапан за вентилација за вентилација или вентили за гас, се дизајнирани за регулирање и дистрибуција на протокот на воздух во вентилациони канали. Ова е еден од главните начини за конфигурирање и контрола на системот како целина и неговите поединечни делови. Ќе кажеме за уредот и карактеристиките на вентилите за гас.

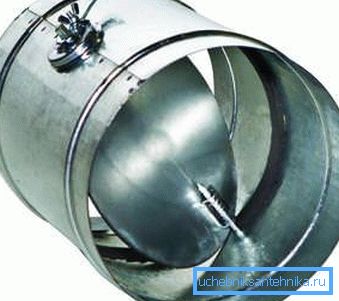

На фотографијата - кружен вентил за гас за прилагодување на протокот на воздух во каналот.

Гас вентили за вентилација канали

Уред

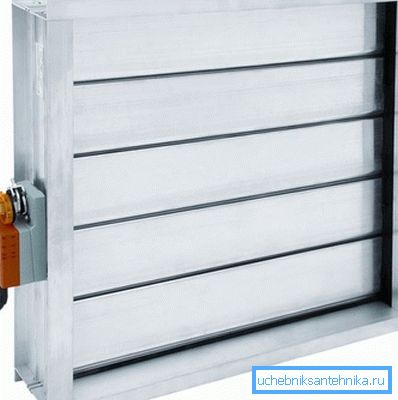

Вратен вентил за серво-управувана вентилација.

Воздухот амортизерот за вентилација е рамка која ја следи обликот на каналниот дел на кој е инсталиран сечилото или сечилото. Ножеви или лопатка монтирани на ротациона оска, чијашто ротација овозможува непречено прилагодување на положбата на втората (исто така, прочитајте го написот Вентилационен вентил за пластични прозорци - клуч за здрава микроклима во куќата).

Самата оска излегува на едниот крај низ куќиштето однадвор, каде што се наоѓа контролната рачка или електричниот / пневматскиот погон. Рамката може да биде вградена во каналот како обликуван дел или надредена како решетка. Поврзувањето може да биде прирабница, завој и брадавица.

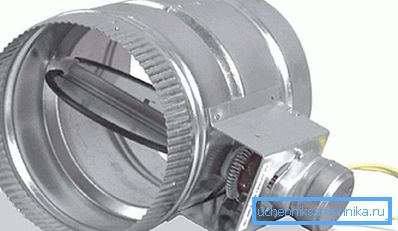

Оската се ротира со помош на серво погон.

Ротирањето на оската овозможува мешање или отворање на каналот, со што ја прилагодува неговата пропусност. Во екстремно затворен став, сечилото е паралелно со рамнината на делот на каналот, во екстремно отворен - речиси нормално.

Обрни внимание! За да ја ротирате оската повеќе од 90 степени, нема точка, како во овој случај, додека се одржува правецот на ротација, резултатот ќе почне да се менува спротивно.

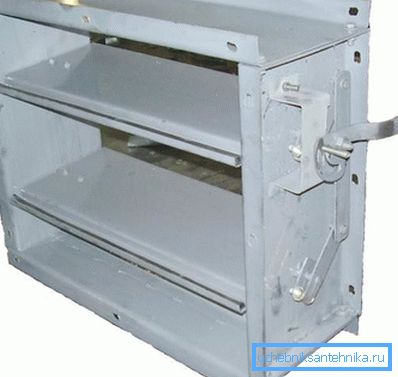

Механика на бленда со повеќе сечила.

Во случај на систем на сечила, кога канал не е блокиран од едно сечиво, туку со дизајн како слеп, оската на вртење не е една, туку колку што сечилата. Сите овие оски исто така се изведуваат на едниот крај, каде што се поврзани со заеднички тон, со дејство врз кое сите сечи може да се претворат под ист агол.

Видови

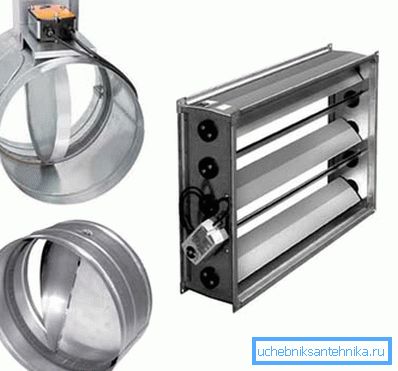

Постојат различни модификации на вентилите.

Вентилите се класифицирани според неколку параметри: намена, форма, тип на управувачки уред и главните функции.

По назначувањето, сите вентили можат да бидат поделени во следниве групи:

  • Воздушни вентили. Дизајниран за прилагодување на движењето на воздушните маси без примеси на запаливи гасови, аеросолни суспендирани материи и чад на температура до 80 степени. Максималниот притисок во каналот е 1500 Па. Се користи во системи за вентилација на магацини, продавници за зеленчук и други предмети за домаќинството;
  • Огноотпорен. Постојат два вида - оган-retardant и чад, додека првите обично се нормално отворени, а вториот обично се затворени. Тие ги штитат отворите во затворени структури од пенетрација на пламенот и исто така ги отстрануваат гасовите од согорувањето од просториите;
  • Доказ за експлозија. Може да се припише на различни противпожарни уреди, но нивната главна разлика е работата во експлозивни средини. Дизајнот е направен така што исклучувањето на појавата на искра за време на нејзиното работење;
  • Унифициран. Најчестиот тип на амортизери се користат во системите за вентилација и климатизација на објекти од цивилно и домаќинство, како и во системите за греење на воздухот.

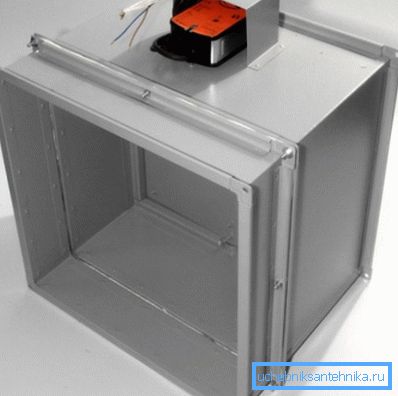

Комбиниран амортизер.

Во форма, овие уреди ги повторуваат контурите на каналот, и затоа постојат три главни типови:

  • круг,
  • правоаголни,
  • квадрат.

Исто така може да биде вграден и надземни.

Од природата на дискот постојат такви сорти:

  1. Механички со рачен погон (означување - "P"). Ротационата оска е опремена со рачка или профил за затегнување со клуч. Често рачката е направена во форма на рачка со транспортир, што го покажува аголот на ротација на сечилото;
  2. Моторизирани вентилациони капаци (означени со "Е"). Механизмот за контрола е управуван од серво монтиран на телото на уредот. Се користи во автоматски системи и во канали со голем пресек;
  3. Вентили со пневматски погон (означување - "P"). Се разликува од дизајнот на електричен погон.

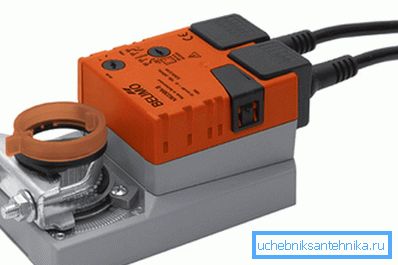

Електричен вентилациски вратички без повратна пролет.

Покрај тоа, уредите се поделени во различни функционални групи:

  • провери вентили;
  • уреди за итни случаи;
  • нормално отворен;
  • нормално затворен;
  • пролет натоварено, итн

Контролата може да се врши со помош на автоматизација, сигнал преку централизиран далечински управувач или рачно.

Обрни внимание! Цената на секој одделен производ е многу зависна од неговата намена, големина, тип на погон и производител. Најевтиниот вид може да чини од неколку стотици рубли.

Карактеристики на регулација и прилагодување

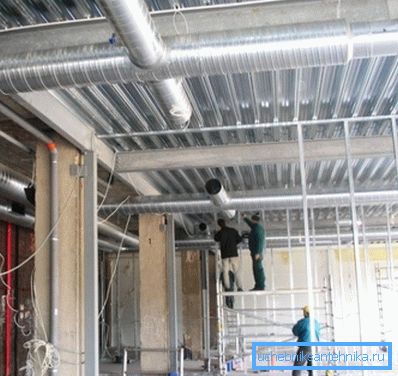

Поставувањето на системот е важна фаза од нејзината инсталација.

Главната задача за поставување и дебагирање на системите за вентилација е да се осигура дека параметрите за проток на воздух поставени од проектот се поставени на сите локации на мрежата.

Многу е тешко да го направите тоа со свои раце без низа основни познавања, но ако одлучите, нашите апстрактни инструкции ќе ви помогнат:

  • Вкупните перформанси на притисокот и вентилаторот мора да се прилагодат на податоците за дизајнот. Ова се прави со прилагодување на фреквенцијата на нејзината ротација;
  • Следно, со помош на уреди за прилагодување ги конфигурирате гранките кои се поблиску до вентилаторот. Изведбата на овие гранки мора да одговара на дизајнот. Со непреченото затворање на амортизерите, се постигнува саканиот отпор на проток;
  • Вишокот на воздух се пренесува на оние делови од синџирот каде што има ниска продуктивност во однос на пресметките. Во оние места каде што нема уреди за прилагодување, може да се инсталираат челични дијафрагми за да се создаде постојан отпор;
  • Кога стапката на проток на воздух во главата дел на колото, како и во влезот и издувните уреди се доведени до дизајнирање вредности со грешка од не повеќе од 10%, регулативата може да се смета за успешно завршена.

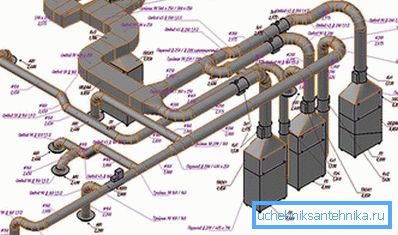

Поставувањето и прилагодувањето на реалните системи е доста предизвик.

Обрни внимание! Треба да се обрне внимание на зголемување на потрошувачката на енергија на мотори на вентилаторот со зголемување на нивната ефикасност.

Заклучок

Вентилационите вентили и амортизерите ви овозможуваат да го конфигурирате системот и да ги прилагодите неговите параметри во реално време. Можен е автоматски режим и рачна контрола на амортизерите на амортизерите, што ви овозможува да креирате софистицирани интелигентни решенија за климатските системи.

Видеото во овој напис јасно го илустрира сето она што е кажано.
