Вентилација цевки - големина е важно

Како по правило, кога самостојно дизајнира систем за вентилација, луѓето не сакаат да ја комплицираат задачата и да одберат големини кои се нарекуваат по случаен избор. Обично дијаметарот со маргина и на работата на вентилација не е особено погоден, но овој пристап не е за инженерите да се соочат. Тоа нема да биде излишно да знаете како правилно да ги изберете вентилационите цевки.

Што треба да биде цевката за вентилација

Во споредба со другите системи, на пример, вентилацијата нема да доживее значителен стрес за време на работата, што значи дека нема потреба од значителна дебелина на металот. Затоа, првиот услов за метален канал може да се нарече дебелина на мал ѕид.

Вториот важен параметар се смета за отпорност на корозија. Сепак, нивото на влажност на воздухот што минува низ каналите е доволно високо, така што металот не треба да биде покриен со рѓа во 6-12 месеци.

Па, најважната карактеристика е дијаметарот, кој директно влијае на ефикасноста на системот за вентилација. 120 mm вентилационата цевка има површина од 113,04 cm², дијаметар, на пример, 75 мм - само 44,15 см². Јасно е дека ако пресечните области се разликуваат со фактор од 2,56, тогаш тие ќе можат да прескокнат различни количини на воздух по единица време (со еднаков проток).

Регулаторна рамка

Главниот индикатор кој се користи при изборот на дијаметарот на каналот може да се смета како проток на воздух по единица време. Во SNiP 41-01-2003, главните барања за системот за вентилација се евидентираат и во поглед на продуктивноста и во однос на геометриските димензии.

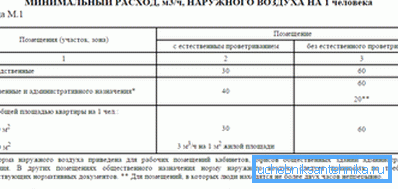

На пример, според овој стандард за станбени простории, протокот на воздух треба да биде (за 1 лице):

• за соби со површина поголема од 20 m² - или 30 м³/ час, или не помалку од 0,35 размена на воздух, пресметана врз основа на вкупниот волумен на станот. Конечно, во пресметките се претпоставува поголема вредност;
• ако површината на просторијата не надминува 20 m², воздушната размена едноставно може да се земе врз основа на просечна вредност од 3 m³/ час на 1 м² квадрат

Тоа е, преку средна соба (19-20 м²) на час вентилација треба да обезбеди циркулација од околу 60 м³. Една мала големина, на пример, 75 mm вентилација цевка едноставно нема да се справат со оваа задача.

Обрни внимание! Теоретски, можно е да се зголеми обемот на воздухот кој се испорачува дури и преку мал дел, доволно е само да се инсталира моќен вентилатор. Но, ова ќе доведе до големо зголемување на брзината. Малку е веројатно дека на стан треба нацрти и завива ветер во вентилација.

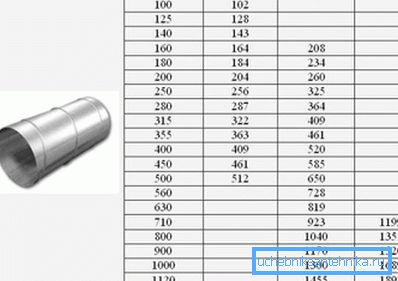

Истиот стандард (SNiP 41-01-2003) содржи некои барања во врска со големината на нафтоводот.

Што се однесува до каналите на профилот, тогаш треба да се движите по поголема страна:

• со големина до 250 mm, дебелината на ѕидот треба да биде еднаква на 0,5 mm;
• со зголемување на големини до 1250 - 2000 mm дебелина на ѕидот се зголемува до 0,9 mm;
• ако големината на поголемата страна надминува 2000 mm, тогаш е потребна дополнителна пресметка за да се оправда дебелината на метал.

Ако неговите ограничувања и делови од кружните канали за вентилација:

• на пример, кружните вентилациони канали со дијаметар помал од 200 mm може да се користат само ако дебелината на ѕидот не надминува 0,5 mm. Дури и ако вентилационата цевка од 160 mm ќе има дебелина на ѕидот од 0,6 mm, строго следејќи го стандардот, мора да се замени. Во приватна градба, се разбира, нема такви строги ограничувања;
• но во случај на голем дијаметар (од 1.800 до 2.000 mm) дебелината на челикот може да се зголеми на 1.4 mm. Ова е неопходно, така што каналот не се наведнува само под сопствената тежина.

Избор на воздушни канали

При утврдување на димензиите на пресекот, потребно е да се земе во предвид брзината на движење на воздухот. Вентилациониот канал сместен во станот не треба да биде извор на постојана бучава, а брзината на протокот на воздух во станот (важи и за доводните и издувните канали) не треба да предизвика непријатност.

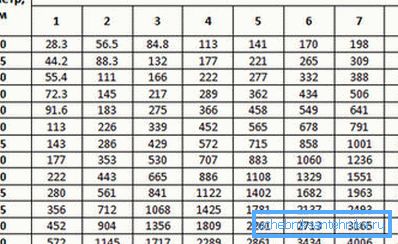

Поради оваа причина, за различни делови на системот за вентилација се воведуваат нивните препорачани показатели за брзина на воздухот, што во голема мера влијае на воздухот. На пример, вентилациона цевка со пречник од 200 mm и брзина на воздух од 1,0 m / s може да обезбеди размена на воздух на 113 m.³/ час Со зголемување на брзината до 1,5 m / s, размената на воздухот ќе се зголеми 1,5 пати на 169,5 m³/ час

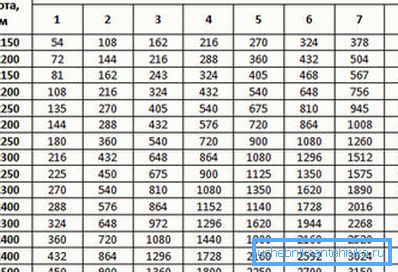

Во овој случај, многу зависи од методот на циркулација на воздухот (природен или принуден). Значи, за системи со природна циркулација, максималниот проток на воздух може да достигне до 2 m / s (во рудници), во воздушни канали во становите воздушниот проток се движи со помала брзина.

Но, ако цевката за вентилација во приватна куќа е дополнета со вентилатор на канал, стапката на проток се зголемува.

Бидејќи вариацијата на моќноста на вентилаторот е доста голема, треба да се потпреме на препорачаните вредности за различни делови од системот:

• на ниво на решетката за снабдување, брзината не треба да надминува 1-3 m / s;
• издувна решетка - 1,5 - 3,0 m / s;
• дистрибутер на воздух - 1,5 - 2,0 m / s;
• страничен канал - 4.0 - 5.0 m / s;
• канален вентилациски канал - 6.0 - 8.0 m / s.

Постапката за избор на каналска секција

Инструкциите за самоселекција дел се состои од само неколку точки:

• прво треба да одлучите за стапката на воздух во собата;
• тогаш, со оглед на одредена брзина на воздухот, се пресметува областа на вентилациониот канал. Пресметката се врши според формулата

Со цел да се одреди дијаметарот на формулата за вентилациони цевки се користи.

• бидејќи изборот на големината на типот мораше да го заокружи резултатот, тогаш треба да проверите колку брзината на протокот на воздухот е променета. Само од претходните формули треба да изведете изрази за да ја одредите брзината

каде a и b - големината на правоаголниот дел, m

Што се однесува до размена на воздух, можете да користите 2 пристапи за да го одредите, но кога пресметките се прават со свои раце, тие често се едноставно поставени според нормата од 30 m³/ час за 1 лице. Во принцип, такви опции се можни:

• земајќи ја предвид зачестеноста на замена на воздухот во просторијата, во овој случај, количината на размена на воздухот се определува со формулата

каде V е волуменот на просторијата, m³/ час;

n е стапката на девизниот курс на воздухот (по правило, за станбени објекти се претпоставува во опсег од 1-3).

• земајќи ја предвид стапката на размена на воздух за 1 лице во зградата (износот на размена на воздух во овој случај се разгледува на почетокот на статијата).

Пример за големината на каналите

Да претпоставиме дека треба да ја изберете големината на вентилациониот канал за да обезбедите издувни капи во просторијата со големина 4x5x3 m. Само 1 лице се планира да биде во просторијата подолго време.

Пресметката се изведува во следниот редослед:

• размена на воздух е утврдена - во нашиот случај, можете да ја поставите вредноста на 60 м³/ час (по стапка од 3,0 м³/ час за секој 1,0 м² квадрат);
• брзината на движење на воздухот во каналот се зема - можно е да се запре со вредност од 1,0 m / s;
• утврдени со површина на пресек A = 60 / (3600 • 1.0) = 166,67 cm²;
• се избира соодветна големина. Во нашиот случај, можете да одберете или кружен канал од 140 мм (пресек од 154 см²), или правоаголен дел 100х200 мм (површина 200 см²);

• брзината е проверена. За кружен канал, тоа ќе биде v = 60 / (3600 • 0,0154) = 1,08 m / s, а за правоаголен пресек - v = 60 / (3600 • 0.0200) = 0,83 m / s. Двете вредности се во прифатливи граници, така што цената и начинот на инсталирање на цевки може да биде одлучувачки фактор во изборот.

Што да барате при изборот на воздух канал

При изборот на воздух канал, мора да се земат предвид не само на дизајнот дел, но, исто така, веднаш се размислува за леснотијата на инсталација. Во примерот на пресметката, воздушниот канал беше избран со приближно ист капацитет, но во случај на кружен пресек, неговиот дијаметар е 160 mm, а во случај на правоаголен дел, само 100 mm во висина. Кога ќе се инсталираат цевките за вентилација, заштеда од 60 mm во висина може да биде многу важна.

Освен тоа, внимание треба да се посвети на таквите ситници:

• заштита од бучава и изолација. Понекогаш е подобро да се купат воздушни канали со фабрички звук и слој за топлинска изолација;

Обрни внимание! Изолација на цевките за вентилација е неопходна, бидејќи во зима воздухот во неизолираниот гасовод ќе се олади премногу брзо и ќе има проблеми со товарот.

• ако во некои места каналот мора често да се наведнува со големи агли, тогаш употребата на флексибилна цевка може да биде оправдана.. Таквите воздушни канали може да се направат полу-цврсти (од алуминиумска фолија навлегувана на челична рамка) и ПВЦ. Главната предност на флексибилна цевка за вентилација е можноста за непречено вртење (ова има корисен ефект врз аеродинамиката) и намалување на бројот на обликуваните елементи на минимум.

Сумирање

Клучот за висококвалитетна вентилација може да се нарече правилно дизајниран систем за вентилација. Значајна улога се игра не само од локацијата на воздушните канали, туку и од нивната пресметка (што значи избор на димензии на пресек). Препораките предложени во статијата ќе помогнат да се избегнат типичните грешки на новодојдените, а вентилацијата во станот секогаш ќе работи стабилно.

Видеото во овој напис покажува пример на веќе монтиран правоаголен систем за вентилација.
