Вентилација со заздравување на топлина: уред, оценка,

Каков уред е рекуператор на топлина? Како функционира заштеда на енергија и издувна вентилација - вентилација со плоча за обновување на топлина или ротациони единици? Колку брзо ќе се исплати откупот на рекуператорот? Може ли да го направам со свои раце? Да се ​​обидеме да одговориме на овие прашања.

Што е тоа

Принцип на работа

Говорејќи малку поедноставен, имаме конвенционален разменувач на топлина. Одзема дел од топлината од издувниот воздух што се отстранува преку системот за издувни вентилации и ја пренесува оваа топлина на протокот на воздух во влезниот канал. Целта е прилично очигледна: вентилација на куќата со обновување на топлина е дизајнирана да ги намали трошоците за греење домови.

Наведете: во текот на летото топлина обновување ќе ги намали трошоците за климатизација. Разменувачот на топлина може да работи во двете насоки: топлината се пренесува и од издувниот канал до влезниот канал и од влезниот канал.

Проблеми

Нема многу потенцијални проблеми поврзани со закрепнување.

Некои од нив обично се одлучуваат од страна на производителот, некои се главоболка за потенцијален купувач.

• Кондензат. Кога поминува издувниот воздух низ релативно ладен разменувач на топлина врз неа неизбежно ќе се кондензира влага. Полошо: на температури значително под нулата, перките ќе ги замрзнат, катастрофално ќе ја намалат ефикасноста на уредот.
• Енергетска ефикасност. Речиси сите вентилациони единици за обновување на топлина се испарливи. Очигледно, нивното купување ќе биде значајно само ако заштедат значително повеќе енергија отколку што трошат.
• Период на созревање. Ако надмине 10-12 години, рекуператорот станува сомнително стекнување: за ова време, по правило, некои делови од структурата (барем фановите) ќе бараат замена, со што ќе се зголемат надземни трошоци. Периодот на созревање од 20 години јасно покажува дека купувањето е безначајно.

Опции за извршување

Како може да функционира системот за рекуперација на рекуперација? Ние ги набројуваме основните шеми со нивниот краток опис.

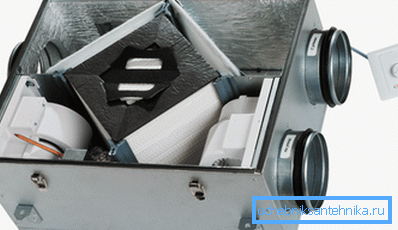

Lamellar

Издувните канали и влезните канали минуваат низ заедничко тело, поделено со партиција. Поделбата е проткаена со плочи на разменувачот на топлина - најчесто алуминиум, поретко - бакар.

Суд: бакар има двапати топлинска спроводливост, но тоа е многу поскапо од алуминиум.

Топлината се пренесува помеѓу каналите поради топлинската спроводливост на плочите. Очигледно е дека во овој случај проблемот со кондензатот ќе се зголеми во целосен раст. Како е таа решена?

На рекуператорот е снабден со скромен сензор за замрзнување (обично термички), на сигналот од кој релето го отвора вентил-бајпас. Студениот воздух од улицата почнува да тече околу разменувачот на топлина; топол проток во издувниот канал брзо го топи мразот на површината на плочите.

Оваа класа уреди спаѓа во најниската цена; Малопродажната цена е речиси линеарно зависна од големината на каналот. Ние им даде на цените на украинскиот онлајн продавница Розета во времето на ова пишување:

Со топлински цевки

Уредот на разменувачот на топлина е целосно идентичен со оној опишан погоре. Единствената разлика е во тоа што пластичните разменувачи на топлина не продираат во септумот помеѓу каналите; тие се притиснати на топлинските цевки што минуваат низ преградата.

Суд: топлинската цевка е нестабилен уред за пренос на топлина. Фреон испарува на потоплиот крај на запечатената бакарна цевка и кондензира во ладилникот; кондензатот се враќа преку капиларниот фитил.

Поради топлинските цевки, делови од разменувачот на топлина може да се одделат на одредено растојание.

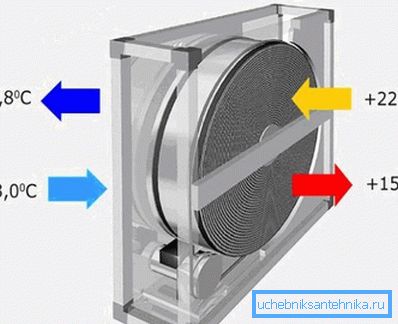

Ротари

На границата помеѓу влезните и издувните канали, роторот со ламеларни перки полека се ротира. Плочите кои се загреваат во еден од каналите ја даваат топлината во вториот канал.

Што значи роторското загревање на системот за вентилација во практични услови?

1. Ефикасноста се зголемува од 40-50%, типично за уреди со плочи, до 70-75%.
2. Решавање на проблемот со кондензатот. Влагата депонирана на плочите на роторот во топол воздух целосно испарува кога топлината се пренесува на ладниот воздух. Во исто време решава проблемот на ниска влажност во зима.

За жал, шемата има неколку недостатоци.

1. Поголемата сложеност на дизајнот значи намалена толеранција на грешките.
2. За мокри соби ротор шема не е погодна.
3. Коморите на разменувачот на топлина се одделени со нехерметичка преграда. Ако е така - мирисите од каналот за издувни гасови можат да влезат во доза.

Среден носач на топлина

За пренос на топлина се користи класичен систем за греење со вода со циркулациона пумпа и конвектори. Комплексноста и прилично ниската ефикасност (обично не повеќе од 50%) се оправдани само во случаи кога каналите за снабдување и издувни гасови поради архитектонските карактеристики на објектот се одвоени со значително растојание.

Студија за ефективност

Колку е оправдано обновувањето на воздухот? Ова ќе го објасниме со примерот на една мала студија за приватна куќа.

Дадено

• Се проценува дека околу 25-35% од топлината се занесува преку зимска вентилација. Земете просечна вредност - 30%.
• Подот на куќата населена во зима се загрева со часовник со едно инверторно климатизер со номинален ефективен термо капацитет од 3,2 kW. Просечната реална потрошувачка на енергија, според проценките на мерачот, е околу 500 вати.

Да се ​​разјасни: местото на дејствување е Севастопол со просечна температура во јануари од + 3,5 степени. Јасно е дека во постудените региони потрошувачката на енергија за греење ќе биде многу поголема, а самата можност за користење на топлинска пумпа за воздух ќе биде дискутабилна.

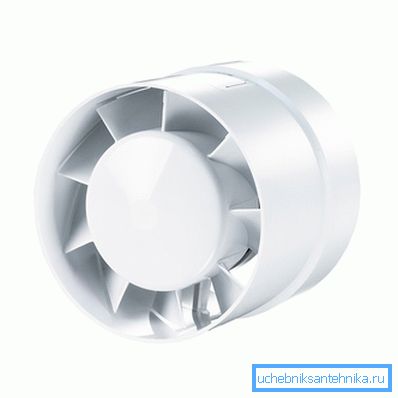

• При користење на пластичен разменувач на топлина, потрошувачката на енергија за неговото работење ќе биде ограничена со потрошувачката на електрична енергија од страна на пар канал вентилатори со вкупен капацитет од околу 30 вати.
• Ефикасноста на наплата ќе се многу реални 40%. Времетраењето на грејната сезона, при што ќе обезбеди ефективна заштеда - од ноември до март, 5 месеци.

Обрни внимание! Ефективноста ќе се намали кога ќе падне температурата помеѓу собата и улицата; сепак, за да се поедностават пресметките, го игнорираме овој факт.

Пресметка

Ајде да ги пресметаме просечните месечни заштеди што ќе ги обезбеди наједноставниот разменувач на топлина, и периодот на созревање по цена од 20.000 рубли.

1. Бидејќи само 30% од топлината се занесува со вентилација, би било логично да се умножи за 0,3 просечната потрошувачка на електрична енергија на климатизацијата. Добиваме количина на енергија која беспомошно лета во каналот за вентилација. 500 * 0.3 = 150 вати.
2. Ефикасноста на закрепнување, ние се согласивме да се еднакви на 40%. 150 * 0.4 = 60 вати.
3. Присилната вентилација ќе јаде 30 од нив. Во корисен баланс - 60-30 = 30 вати. Ова е постојана електрична енергија која разменувачот на топлина ќе заштеди во грејната сезона.

1. За еден месец ќе заштедиме 30 вати / час * 24 часа * 30 дена = 21600 вати. Со сегашната цена на киловат-час во Крим на 1.64 рубли, месечните заштеди во грејната сезона ќе бидат 21.6 * 1.64 = 35.424 рубли.
2. За пет месеци од грејната сезона, 35 * 5 = 175 рубли ќе бидат зачувани. Бидејќи во лето, со минимална температурна делта со улицата, рекуператорот практично нема да работи, токму оваа сума може безбедно да се смета како заштеда за цела година.
3. Периодот на созревање (белешка, без да се земат предвид трошоците за инсталација) ќе биде 20.000 / 175 = 114 години (претпоставувајќи непроменети тарифи за електрична енергија, што е нереално).

Заклучоците, се чини, се очигледни.

Луди раце

Како да се намалат трошоците за купување? Може да се создаде систем за вентилација со обновување на топлина со помош на отпадни материјали?

Упатството е доста едноставно.

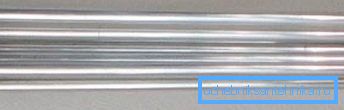

1. Исечете алуминиумски цевки со дијаметар од 10 мм.
2. Сечевме две плочи од алуминиумски алуминиум со дебелина од 4 мм и дупки во буриња за надворешниот дијаметар на цевките.
3. Составуваме разменувач на топлина на силиконски заптивки и ставете го во склоп од вентилациона цевка и три маици.

1. Инсталирајте ги навивачите на каналите на таков начин што ќе го организирате протокот на воздух во упатствата наведени во шемата.

Заклучок

Се надеваме дека запознавањето со концептот на заштеда на топлина преку рекуперација и горенаведените пресметки ќе му помогне на читателот.

Како и секогаш, тој ќе најде дополнителни материјални материјали во видеото во оваа статија. Успеси!
