Вентилација на просториите: како да се избере опремата и да

Работата на модерна станбена или комерцијална зграда е невозможна без водоснабдување, канализација, електрична енергија и други инженерски мрежи. Вентилацијата е исто така многу важна, поради што свежиот воздух влегува во просториите и се отстранува загадениот воздух. Подолу наведените инструкции ќе ви кажат за карактеристиките на опремата што се користи за вентилација и за пресметување на неговиот капацитет во зависност од функционалната намена на зградите.

Карактеристики на вентилација на различни соби

Секоја соба, која се наоѓа и во индивидуалната куќа и во производниот комплекс, е дизајнирана да извршува специфични задачи. Во зависност од нив, се прави пресметка на вентилацијата на просторијата и се купува опремата од потребната моќност.

Индустриски продавници

Вентилацијата на индустриските простории е дизајнирана да ги отстрани штетните нечистотии кои се во амбиентниот воздух и да ги минимизираат другите фактори кои негативно влијаат врз здравјето на луѓето.

Тие вклучуваат:

• висока температура;
• зголемена влажност;
• токсични супстанции;
• голема количина прашина;
• висока содржина на чад и УДА (ултра-фини аеросоли).

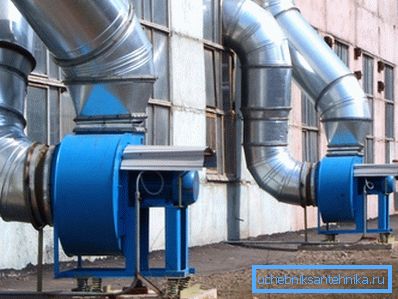

Обрни внимание! Освен создавање на комфорни работни услови, вентилацијата е дизајнирана да донесе воздух во внатрешноста во согласност со санитарните, а понекогаш и други правила: оган, технолошки и така натаму. Понекогаш, без соодветна вентилација, процесот не може да се спроведе (на пример, во производството на челик или електрониката).

Пред да започнете со проектирање и монтажа на системот за снабдување со воздух и издувни гасови, потребно е:

• пресмета вентилација на просторијата, земајќи ја во предвид нејзината област, технолошките операции, бројот на работници и други параметри;
• обезбеди инсталација на опрема која произведува воздушна аспирација (вшмукување прашина што произлегува од овие или други производни процеси);
• ако е потребно, инсталирајте систем за филтрација на воздух од штетни гасовити примеси.

Препорачливо е да се изберат такви видови вентилација на простории кои не само што ги задоволуваат барањата, туку исто така се економски одржливи.

Индустриските вентилациони единици се од два главни типа:

1. Општа размена - се користи само за снабдување на свеж воздух во просториите на продавниците. Не се применува во случај кога е неопходно да се филтрираат штетните нечистотии, бидејќи, поради нивните карактеристики на дизајнот, тие можат да ги шират низ собата.

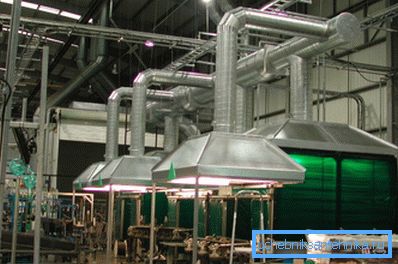

2. Локални - почести и поефикасни системи. Суштината на локалната индустриска вентилација лежи во фактот што индивидуалното вшмукување е инсталирано над секое работно место, кое го транспортира загадениот воздух во заедничка фабрика за филтрирање.

Магацински комплекси

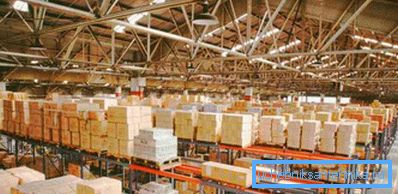

Просториите каде што се врши складирање на готови производи или стоки се одликува со голем број на опрема што се наоѓа таму. Повеќето модерни логистички центри имаат на располагање високотехнолошки механизми кои го олеснуваат движењето на богатството. Ова го отежнува организирањето на ефикасна вентилација на таквите згради.

Вентилацијата на магацини за SNiP предвидува употреба на инсталации за снабдување со воздух и издувни гасови, кои се монтирани во производствени работилници опремени со големи уреди и машински алати.

Совет! При пресметување на моќноста и точките за инсталација на главните јазли на воздушната мрежа, неопходно е да се постигне наједнакво распределување на протокот на воздух.

Современите градежни кодови кои ја опишуваат постапката за вентилација на просториите на складиштето обезбедуваат следниве задачи што треба да се решат при инсталирање на оваа инженерска мрежа:

• да не дозволи температурата на амбиенталниот воздух да падне вертикално, во спротивно стоката што се наоѓа на различни полици може да биде оштетена како резултат на прекршување на условите за складирање;
• за да се обезбеди таков обем на замена на воздухот така што во која било точка на складот ​​ги исполнува хигиенските, противпожарните и други барања, како и обезбедува усогласеност со условите за складирање.

Во повеќето случаи, магацинските објекти се завршени:

1. Механички вентилациски систем. Таа носи свеж воздух од улица до магацин.
2. Природна издувна вентилација. Со помош, воздухот низ каналите специјално опремен под покривот е изваден од собата.

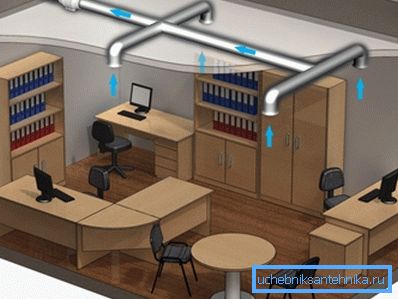

Канцеларии

Ако можете да проветрите мала канцеларија со свои раце, едноставно со отворање на прозорец, тогаш голема просторија каде 10 или повеќе луѓе работат во текот на денот е многу потешко да се обезбеди со свеж и ладен воздух. Затоа вентилацијата на канцелариски простор е една од основните задачи со кои се соочуваат архитекти и инженери за време на изградбата на комерцијални објекти.

Во повеќето случаи, снабдувањето и отстранувањето на воздухот е организирано така што овој параметар е минимално во согласност со актуелните регулаторни документи. Тоа ќе биде можно да се остане во таква просторија, но утехата е надвор од прашање.

Затоа, при пресметувањето на системот за вентилација на канцелариски простор, препорачливо е дополнително да се земе предвид следново:

• употребуваните системи за вентилација треба да бидат што е можно покомпактни за да не ја окупираат ефективната површина на собата;
• влезниот воздушен систем мора да обезбеди не само снабдување со воздушни маси, туку и нивно филтрирање, греење (ладење), стабилизирање на нивото на влажност и распределба на точките;

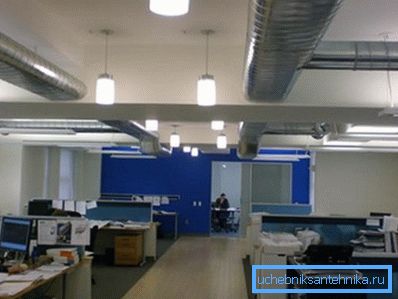

• Подобро е да се користат посебни шеми за вентилација: воздухот се доставува до канцеларијата користејќи флексибилни или цврсти воздушни канали, а се обработува во оддалечени единици монтирани во технички простории или на покривот.

Обрни внимание! При одлучувањето за инсталирање на опрема за вентилација, треба да обрнете внимание на такви карактеристики како цената на неговата последователна операција. Инаку, сметките за комунални услуги може да бидат премногу високи.

Стоковни објекти

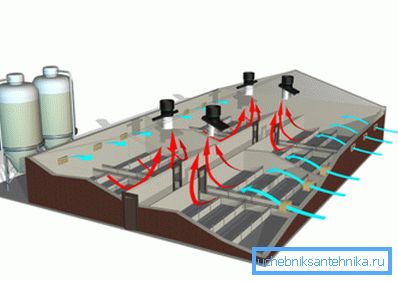

Вентилацијата на згради за добиток е дизајнирана да го ослободи воздухот во згради со штетни гасови, водена пареа и микроорганизми кои се резултат на сточарската активност. Покрај тоа, благодарение на свежиот воздух, се создаваат поудобни услови за животните да живеат.

Пресметката на моќноста на опремата и големината на воздушните канали се врши земајќи ги предвид следните параметри:

• топлинска спроводливост на ѕидовите на зградата;
• количеството на топлина и влага што го ослободуваат животните во просторијата;
• системи за собирање на добиток;
• начинот на неговата содржина.

Количината на влезниот свеж воздух мора да биде таква што во секое време концентрацијата на штетни супстанции не ја надминува дозволената вредност.

Доколку ефикасноста на системот за вентилација е ниска, животните ќе страдаат од недостаток на свеж воздух, кога ќе има висока - има нацрт во просторијата, што може да доведе до болести кај добитокот.

Пресметка на успешност

Проток на воздух

Пресметката на природната вентилација на просторијата, како и присилното снабдување и издувниот систем, започнува со одредување на неговата изведба со воздух. Овој параметар покажува колку кубни метри системот може да пумпа за еден час.

Обрни внимание! Постојат стандарди за вентилација на простории, кои мора да се усогласат со секој систем за вентилација. Ако не се почитуваат, нема да може да се набави изградена зграда.

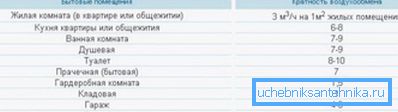

Прво, неопходно е да се одреди т.н. воздушен девизен курс, односно колку пати во текот на часот ќе се појави комплетна промена на воздухот во собата. Валидните вредности зависат од различни параметри и се наведени во SNiP. Како општо правило, замена на воздухот треба да се појави 2-3 пати на час.

За да се утврди ефикасноста, треба да се пресметаат два вида воздушна размена: според мноштвото и бројот на луѓе во собата, а потоа користете ги поголемите од овие параметри.

Пресметката на замена на воздухот според множината се врши според следната формула:

L = n * S * H, каде што:

• n е стапката на замена на воздухот (во канцелариите се претпоставува дека е 2,5, во обични станбени тоа е 1);
• S е површината на собата;
• H - висина од подот до таванот.

Размената на воздухот според бројот на лица во просторијата се врши според следната формула:

L = N * Lorm, каде:

• N - бројот на луѓе
• Lorm - стапка на проток на воздух по работник или жител.

Овој параметар е еднаков на:

• за лице кое е во мирување - 20 кубни метри на час;
• за канцелариски работник - 40 кубни. метри на час;
• за работник кој врши физичка работа - 60 кубни. метри на час.

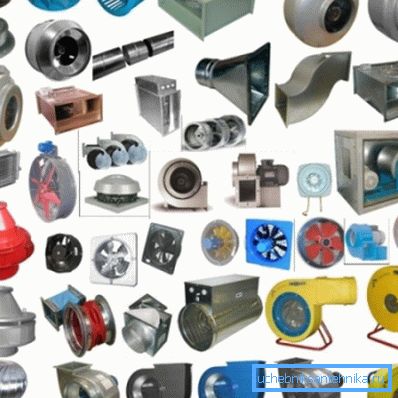

Откако ќе ја добиете саканата вредност на изведбата, треба да купите вентилатор или систем за напојување кој го обезбедува саканиот волумен на транспорт. Важно е да се знае дека перформансите се директно зависни од т.н. отпорност на мрежа на воздушни канали (пресек и должина на воздушни канали). Сите потребни информации обично се наведени во придружната документација за опремата.

Пример за пресметување на вентилација на просторијата не е потребен, но најчестите вредности на моќта може да бидат корисни за вас:

• апартмани во град куќа бара вентилација перформанси од 100 до 700 кубни. метри воздух на час;
• Индивидуалните колиби се ефикасно вентилирани со инсталации со капацитет од 1000-3000 кубни метри. метри на час;
• канцеларии мора да бидат опремени со инженерски мрежи кои пумпаат до 20 илјади кубни метри. метри воздух.

Моќност на системот за греење

Температурата на воздухот што се доставува во просторијата може да биде пренизок (особено за време на студеното време), што ја деградира ефикасноста на опремата за греење. Затоа, греачите или топлинските рекуператори често се користат за загревање.

Според сегашната SNiP, температурата на влезниот воздух не треба да биде под + 18 Целзиусови степени. Моќта на грејниот елемент се пресметува така што може да го загрее протокот на воздух, без оглед колку е ладно.

На пример, ако термометарот во зима падне до - 22 степени целзиусови, грејачот треба да ја подигне температурата за 40 степени.

Совет! Во некои случаи е можно да се инсталира грејач со помала моќност, бидејќи во повеќето случаи мразот е краток.

За време на пресметките треба да се разгледа можноста за поврзување на грејачот со еднофазна (220V) и трифазна (380V) електрична мрежа. Втората опција е подобра, бидејќи во овој случај се користи помала ампеража. Дополнително, ако моќноста на опремата за греење надминува 5 kW, врската со еднофазната мрежа е забранета.

Тековната потребна за моќност се пресметува на следниов начин:

I = P / U, каде што:

• P - моќност на грејачот.
• U-напон (220 V или 660 V - за трифазна мрежа).

Запомнете дека ако електричните жици, достапни во домот или во канцеларијата, не дозволуваат поврзување на уреди со таква моќност, можете да инсталирате послаб модел.

Важно е да знаете колку одбраниот модел на грејач може да ја зголеми температурата на испорачаниот воздух. Оваа вредност се пресметува според следната формула:

?T = 2,98 * P / L, каде што:

• P - моќност на грејачот.
• L - перформанси на вентилација со воздух.

Во повеќето случаи, при дизајнирање на вентилација во приватен стан, доволно е моќност од 1-5 kW, канцелариите ќе треба да инсталираат попродуктивни сорти.

Совет! За да заштедите пари на сметки за комунални услуги, можете да ги користите системите за греење на воздухот што се дел од грејната мрежа. Зборуваме за т.н. бојлер. Благодарение на него, ќе се ослободите од потребата да платите за дополнителна потрошена електрична енергија.

Други параметри

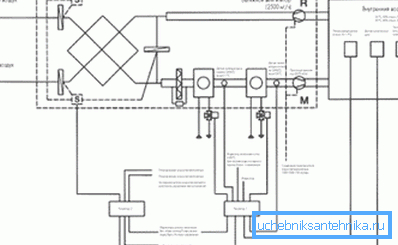

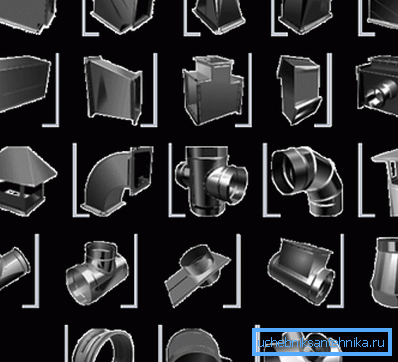

По пресметувањето на вредностите наведени погоре, можете да започнете со изготвување на шема за вентилација. Ги прикажува сите користени воздушни канали, делови во форма, како и дистрибутери на проток на воздух.

Треба да се земе предвид:

• притисок што е создаден за време на работата на вентилаторот;
• брзина на воздухот;
• нивото на бучава генерирано од системот за вентилација.

Овие параметри може да се најдат во придружната документација за опремата.

Заклучок

Пресметката на перформансите на системот за вентилација е сложен процес кој бара одредени теоретски знаења и вештини. Сепак, со користење на горенаведените информации, можете, ако не го направите тоа сами, тогаш сигурно проверете ја точноста на пресметките. За повеќе информации за дизајнот на инженерските мрежи, можете да научите од видеото во оваа статија.
