Вентилација дефлектор: уред, принцип на работа, инсталација

Дефлекторот за вентилација е едноставен уред кој овозможува зголемување на ефикасноста на системот во рок од 20%. Ние сакаме да зборуваме за принципот на работа, за карактеристиките и видовите на овие уреди, како и за фокусирање на тоа како да го монтирате дефлекторот за вентилација со свои раце.

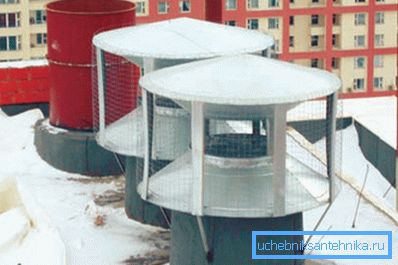

Дефлектори на вентилациони системи

Уред и принцип на работа

Пред сè, неопходно е да се утврди што е дефлектор во вентилација, бидејќи обемот силно влијае на дизајнот на уредот. Во системот за снабдување и издувни гасови со природна вентилација, дефлекторот е поставен на врвот на издувниот канал за да се зголеми притисокот со создавање на регион со намален притисок.

Принципот на работа на уредот се базира на законот Бернули, чија последица е ефектот на разредување на воздухот во поток со различен пресек. Колку е поголема брзината на проток, толку е забележливо падот на притисокот.

Обрни внимание! Така, гледаме дека поради енергијата на ветрот што ја дува цевката, се создава релативен вакуум во областа на врвот, што предизвикува воздушните маси внатре во цевката да бидат насочени нагоре, создавајќи дополнителен удар.

Ако го земеме предвид дефлекторот за вентилација, ќе видиме неколку главни делови (варијанта ЦАГИ):

1. Дифузор. Тоа е парче цевка во облик на скратен конус, кој се носи со тесна страна на цевката. Го зголемува притисокот во цевката на врвот, со што се зголемува разликата во притисокот и активноста на исфрлање на издувниот воздух од страна на ветерот;
2. Чадор или капа. Служи за заштита на каналот од врнежи, остатоци и други странски објекти;
3. Надворешен цилиндар или куќиште. Се намалува протокот на ветерот, создавајќи го во просторот со низок притисок.

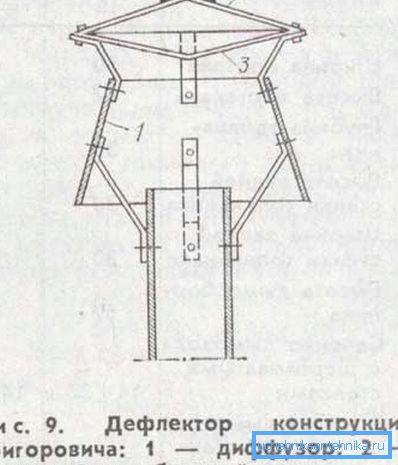

Во верзијата на изградбата на Григорович ќе видиме малку поинаква слика.

Структурата на уредот ги содржи следните јазли:

1. Дифузор. Тука го гледаме истиот скратен конус, но се носи на цевката со широка страна, а делот од оваа страна го надминува делот од врвот. Овој детал исто така се нарекува "стакло", во кој случај главата на цевката ќе биде "дното";
2. Чадор или капа. Врши заштитна функција, како во претходниот пример;
3. Обратна конус. Таа е вградена под аспираторот со горниот надолу и служи за спречување на акумулацијата на воздухот под чадорот, како и за создавање, заедно со дифузерот, заобиколен проток на ветерот над крајната капа.

Обрни внимание! Во варијантата Григорович, гледаме дека исфрлањето се случува во две насоки: во насока на обратниот конус и во правец на широката страна на дифузорот. Брзината на проток под обратен конус се зголемува поради стеснувањето на каналот, што доведува до зголемување на разликата во притисокот.

Видови

Изборот на вентилација за вентилација треба да се базира на слободно достапните сорти и временските услови во вашата област.

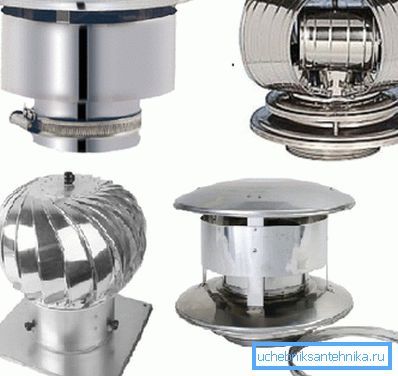

Размислете за најчестите модели:

• Дизајнот на Централниот аерохидродинамичен институт (TsAGI) е една од најпопуларните сорти. Карактеристиките на дизајнот што ги дискутиравме погоре;
• Модел Григорович. Ова е можеби најчестиот тип на дефлектор во нашата земја и во странство. Дизајнот се дискутира и во претходното поглавје;
• Астато со отворена плоча. Исто така многу честа и популарна поради едноставен уред и ефикасна работа;
• Ротари модели. Тие се сложени уреди со ротирачки дел и посебен систем на сечила што ја поддржуваат оваа ротација. Посебна карактеристика е повисоката цена и ефикасноста;
• Модели во форма на Н. Тие се одликува со присуство на два дефлектори одеднаш на еден врв;
• Дефлектори, фрлања. Тие се ротирачки млазници со кељ, што ја претвора структурата во насока на ветрот, така што нејзините протоци паѓаат во системот на дупки и сечила, предизвикувајќи ефект на исклучување на гасот од каналот.

Обрни внимание! Како по правило, издувната цевка е прикажана на покривот. Ова создава разлика во гравитационите вредности на воздушниот притисок, а исто така овозможува дефлекторот да се инсталира во простор отворен за ветерот.

Покрај концептот на апаратот, ќе ни требаат димензии на пресеците на каналите и цилиндрите или нивниот сооднос. Пресметката на дефлекторот за вентилација се врши врз основа на овие коефициенти или се врши од нула за одреден уред.

Ако зборуваме за материјали, во повеќето случаи сите модели се изработени од два вида суровини: метал или пластика. Најчесто се користат галванизиран челик, калај, нерѓосувачки челик и алуминиум.

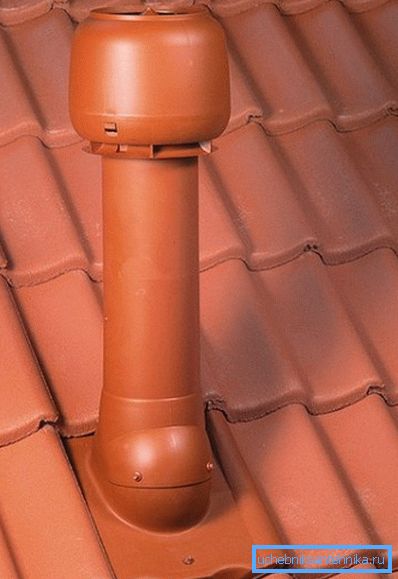

Пластични пропустливи вентилација има пониска цена, различни бои, но се плаши од високи температури и брзо се влошува.

Собрание

За оние кои го купиле дефлекторот, нашите инструкции за инсталација:

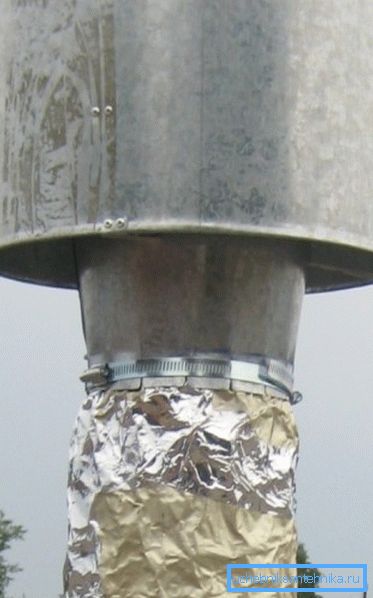

1. Во повеќето модели, уредот има помала млазница, која се носи на цевката и фиксирана со прстиња, завртки или заковки. Стегач - најлесен начин за монтирање;

1. Дифузерот до долната цевка е прицврстен на заградите со навојна врска. Обично, ова се 3 или 4 загради, кои се прицврстени до крајот на млазницата со навртки, а спротивните краеви на диверзантните загради се вметнуваат во дупките на дифузорот и се фиксираат со навртки;

1. Во горниот дел на куќиштето на дифузерот монтиран решетката за капачето. Овие можат да бидат завеси за зашрафување или зацврстени плочи. Капацитетот со или без обратен конус е прикачен на натписите.

Обрни внимание! Дијаметарот на чадорот мора да го надмине дијаметарот на излезот на дифузорот, инаку косиот дожд ќе падне во канал.

Заклучок

Употребата на дефлектори ви овозможува да ја зголемите нацртот на издувната вентилација и да ја заштитите од блокирање на ветерот. Исто така е можно да се зголеми севкупната ефикасност на системот и да се заштити од повратниот удар.

Видеото во оваа статија ќе ви помогне подобро да ги разберете правилата на уредот и инсталирањето на овој дизајн.
