Вентилатори за вентилација: преглед на основните структури и

Изборот на вентилаторот за системот за вентилација е еден од најважните моменти при дизајнирање на кола за размена на воздух. Исклучително е важно што избраниот уред ги обезбедува неопходните перформанси, а влезот / отстранувањето на воздухот се врши во вистинска количина.

Подолу ќе разгледаме кои видови вентилатори за вентилација се користат во различни ситуации, а исто така даваме и неколку совети за поставување единици за домашни потреби.

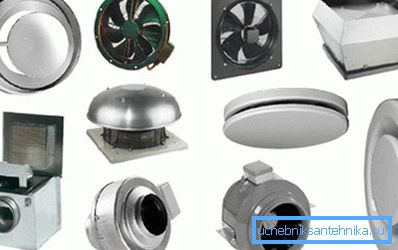

Сорти на модели

Радијална

Радијалните структури се нарекуваат уреди, во кои работните делови - сечилата - се наоѓаат на раб. Самиот раб ротира околу оската, создавајќи струја на воздух под висок притисок.

Обрни внимание! Во повеќето случаи, таквите системи се инсталираат надвор од просториите - на покривот или на далечните ѕидни конзоли. Внатрешната инсталација на радијални вентилатори е оправдана само на техничкиот под.

Ефикасноста на таков уред, како и други параметри, се определува со обликот на вшмукувачите за воздух.

• Моделите со заостанати закривени сечи во однос на насоката на вртење на раб, покажуваат добра ефикасност само кога работат со чист воздух. Мошне често, овој дизајн има вентилатор за вентилација. Што се однесува до предностите на овој модел, најважното треба да се смета за ниско ниво на бучава кога работи дури и при ограничување на моќноста.
• Правните ножеви (радијални и дефлектирани) често се користат при изградбата на системи за отстранување на загадениот воздух. Конфигурацијата на работниците ги спречува загадувачите да влезат во ротирачките делови од оската и раб, што значително го намалува абењето на деловите и го олеснува превентивното одржување.
• Нозете заглавени со нанапред обезбедуваат висока ефикасност на размена на воздух дури и при релативно низок притисок. Обликот на дел од крилата овозможува да се постигнат добри перформанси во однос на релативно малата големина на уредот, бидејќи таквите дизајни се најпосакувани во дизајнот на системите за домашно размена на воздух.

Општите предности на овој тип на уред вклучуваат добро вбризгување на воздухот, со што се обезбедува нејзиниот прекумерен прилив, што значи дека се создаваат услови за непречено функционирање на издувните гасови.

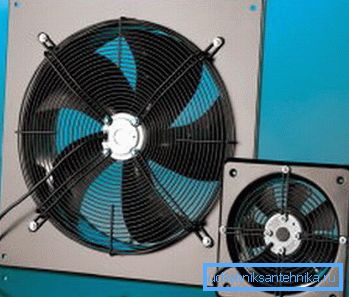

Аксијален

Аксијален (аксијален) вентилатор - најчест модел кој се користи во повеќето издувни уреди. Овие уреди се опремени со издувни капаци, системи за присилно проток, таван, вентилатори на подот итн.

Дизајнот на овој тип на уред е доста едноставен:

• Вртежниот момент, како и во претходниот случај, се пренесува до оската на механизмот.
• Веднаш прицврстен на оската на сечилото (таканаречен тип на прицврстувачки тип на прицврстување). Обемот на транспортиран воздух зависи од обликот и големината на сечилата, што го објаснува разновидноста на моделите на пазарот.
• Од друга страна, монтажувањето на ножевите директно на оската води до значителни загуби во перформансите, бидејќи најчесто вентилаторот за вентилација на вентилот е монтиран во цилиндрично куќиште или канал со минимални празнини помеѓу ѕидовите и сечилата.

Обрни внимание! Со цел да се зголеми продуктивноста, водич сечила често се инсталираат зад пропелерот. Монтажата на системот за размена на воздух во кујната или бањата може да се направи со свои раце, земајќи ги плочите од галванизиран челик како делови.

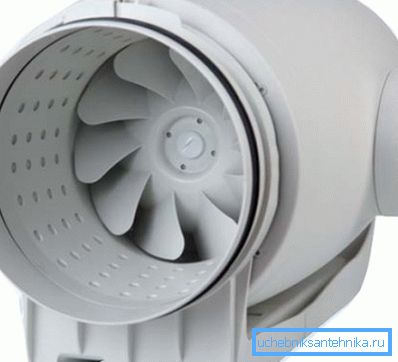

Дијагонала

Дијагоналниот вентилатор е резултат на комбинирање на принципите со кои се конструираат аксијални и радијални модели:

• Ножевите фиксирани со голем агол се монтираат на работното коло.
• Кога тркалото се ротира, притисокот се зголемува поради зголемување на центрифугалната сила.
• Покрај тоа, колку е поголема брзината на вртење на вентилаторот, толку е поголем притисокот што се вбризгува.

Што се однесува до обемот на овие уреди, тоа е многу ограничено. Како по правило, центрифугални вентилатори за системи за вентилација во системи на присилно ладење на воздухот, како и во големи количини на влезните кола.

Дијаметрал

Дијаметарските уреди се многу различни по изглед од другите уреди кои се користат за обезбедување на прилив и издувни гасови:

• Колото е прачка или цилиндар со релативно мал дијаметар.
• Вшмукувачите за воздух се поставуваат на шипката или на надворешниот ѕид на цилиндерот. Тие може да имаат многу поинаков профил, но најчесто користените модели се со сечила закривени во насока на протокот на воздух.
• Воздухот поминува од надворешноста на вентилаторот, бидејќи за зголемување на подвижните делови за притисок обично се ставаат во посебни куќишта.

Овој дизајн ви овозможува да се движат доволно големи количини на воздух. Поради оваа причина, се користат дијаметрални вентилатори каде што е неопходно да се инсталираат релативно компактни уреди, на пример, кога се организираат воздушни завеси итн.

Обрни внимание! Клучниот недостаток на дијагоналните и дијаметралните модели е високата сложеност, поради што цената на уредите исто така се покажува доста голема. Најчесто се користат во индустриските мрежи за размена на воздух, како и во уредувањето на вентилационите кола на модерни станбени згради.

Совети за избор

Инсталација препораки

Најчесто, станбени простории (приватни куќи и апартмани) не се завршени со принудна вентилација. Ова се должи на фактот дека за време на процесот на дизајнирање во пресметката се вметнува т.н. пролизгување на пролизгувањето - дифузија на воздух преку протекување во рамки на прозорците и вратите.

Меѓутоа, инсталацијата на современи затворени прозорци, како и надворешните врати со запечатувачки кола, го минимизира количеството на влезниот воздух, а протокот речиси целосно застанува. Како резултат на тоа, стандардите за размена на воздух не се исполнети дури приближно, што влијае на нашето здравје.

Од друга страна, по неколку години работа на издувни канали без соодветно одржување, нивниот проток е значително намален. Како резултат на тоа, ниту приливот ниту екстракторот не работат ефикасно, а воздухот во живеалиштата станува застоен и практично несоодветен за дишење.

Излезот ќе биде да се обезбеди проток на воздух (вентилација или инсталација на специјални вентили) и инсталација на специјални издувни уреди.

Како по правило, таквите уреди се монтираат:

• Во кујните. Прво, овие се издувните капи што го отстрануваат чадот и пареата од просторот над шпоретот, како и специјалните фанови во прозорците на кујната.

• Во бањите. Тука, најчесто вентилационата решетка со вентилатор е фиксирана под таванот, што ви овозможува брзо да се ослободите од непријатните мириси.

Обрни внимание! Исто така принудена вентилација на бањата го нормализира режимот на влажност, што ви овозможува да ја заштитите просторијата од инфекција со габи. Природно, треба да се земе предвид и високата влажност на издувниот воздух, бидејќи упатството препорачува да се инсталираат уреди со добра хидроизолација тука.

• Во работилници и други простории, за кои е потребен оперативен капак.

Во прилог на горенаведените инсталации, комплексните ѕидни вентили со вентилациони механизми неодамна станаа популарни. Најмодерните модели на вакви вентили можат да работат и во режим на прилив и во режим на отстранување на издувниот воздух.

Дефиниција на параметри

Прашањето како да се пресмета моќноста на вентилаторот за вентилација е најрелевантно во дизајнот на индустриските простории и јавните згради: ова е местото каде што голем број луѓе постојано се лоцирани, а потрошувачката на кислород по единица време ќе биде значајна.

За обичните живеалишта, пресметката ќе биде прилично едноставна, бидејќи можностите за природно приспособување се многу поголеми овде.

Упатствата за утврдување на параметрите вклучуваат употреба на следната формула:

L = L_норма * N, каде:

• L е потребниот волумен на воздухот, m³/ ч
• Л_норма - стапката на потрошувачка на воздух од едно лице по единица време (според SNiP 41 - 01-2003, оваа вредност е 60 м³/ ч)
• N - максималниот број на луѓе кои можат да бидат во собата.

Покрај тоа, за да се подобри ефикасноста, можете да го користите мултипликаторот на воздушниот девизен курс (за дневни соби - 1-2, за канцеларии - 2-3, за производствени области - 4 и повеќе).

Умножувајќи ја фигурата добиена во претходниот случај со соодветниот фактор, ги добиваме препорачаните перформанси на вентилационата единица. Тогаш ќе имаме само да го споредиме резултатот од пресметката со техничките параметри на моделите достапни на пазарот и да го одбереме соодветниот.

Заклучок

Информации за тоа како да се избере вентилатор за вентилација и кој тип да се користи во одредена ситуација, ќе биде корисно, пред сè, за оние кои планираат да ги дизајнираат сите комуникации на нивниот дом.

За подетално запознавање со опсегот на опрема за размена на воздух, како и со сложеноста на уредувањето на вентилационите мрежи, препорачуваме да го гледате видеото во овој напис.
