Тест за вентилација: тест вредности и регулаторни барања

Кој е тест на системот за вентилација? Кои параметри се оценуваат? Дали постојат регулаторни документи што го регулираат уредувањето на системите за вентилација и постапката за нивна верификација?

Да се ​​обидеме да одговориме на овие прашања.

Листа на документи

Од прилично обемна листа на документи поврзани со вентилација, треба да разгледаме две главни.

• Во SNiP 3.05.01-85 ги поставува општите барања за вентилација на уредот.
• Во ГОСТ 12.3.018-79 опишана технологија, кои се аеродинамични тестови на системите за вентилација.

Важно: Актот на сеопфатно тестирање на системите за вентилација се издава врз основа на двете мерења на реалните перформанси на системот и визуелна инспекција со верификација на параметрите на вентилационата опрема со наведените.

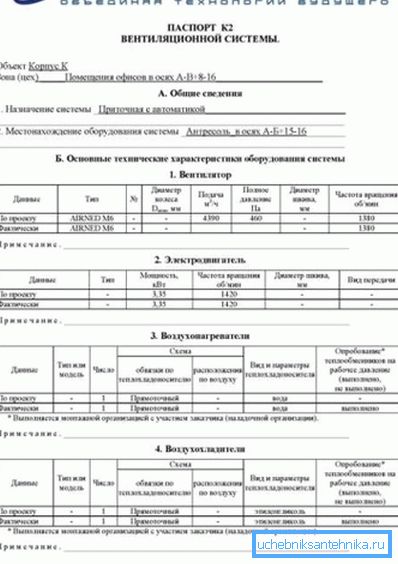

Според резултатите од тестовите, на сопственикот му се издава пасош за вентилација.

Зошто е потребно?

• Пасош е документ кој официјално ја регистрира опремата што ја купи - дури и ако во времето на купувањето немаше сертификати за усогласеност со руските стандарди.
• Покрај тоа, документот ќе послужи како тежок аргумент во сите спорови со супервизорите. Во случај на пожари, чад и други проблеми, сопственикот секогаш ќе може да докаже дека тие не се предизвикани од недоследноста на структурата и перформансите на системот за вентилација со постојните стандарди.

Ајде да се свртиме кон барањата на регулаторните документи.

Барања

SNiP 3.05.01-85

Воздушни канали, во кои е можна можна опасност од росење, се поставени со постојана наклон на одводнување од 1 - 1,5 см на метар должина. Надолжните рабови на таквите кутии се наоѓаат само во горниот дел (прочитајте го и написот "Испитување на вентилација" за навремено откривање на проблеми и контаминација).

Дихтунзи меѓу прирабниците може да се продолжат само надвор од прирабницата.

Исто така се регулира и материјалот за заптивка.

1. На температури на воздухот до 70 ° C, можете да користите пена гума, пена гума, дебели гумени заптивки или мастика полимер темперамент.
2. На температури над 70C азбест картон или азбест забава се користат.

Нијанса: за производство, чија технологија подразбира загадување на воздухот со кисели гасови, се користи само киселина отпорна гума.

Герлен (лента за запечатување изработена од материјал сличен на гума), запечатувачки мастики и манжетни со термособирачки манжетни може да се користат за запечатување на спојните споеви.

Сите завртки мора да бидат затегнати на прирабницата. Навртките мора да бидат на едната страна на прирабницата; со хоризонтална поставеност, навртките обично се наоѓаат на дното. Упатството е поврзано со баналната безбедност: болтот е потежок од орев и, ако падне од голема висина, може да предизвика посериозни повреди.

Тестирањето на системите за вентилација, меѓу другото, вклучува визуелна проверка на теренот на каналите. Што треба да биде?

Нијанса: кога висината на плафонот во зградата е до 4 метри, се препорачува да се прицврстат вертикалните вентилациони осовини во таванот.

Воздушните канали се поврзани со вентилаторите со флексибилни влошки кои го спречуваат преносот на вибрации.

Радијалните вентилатори треба да се инсталираат на основи за вибрации на сидра. Самите вибрациони изолатори, кога се поставуваат на подот или основата, не бараат прицврстување, но неопходно е да ги прицврстите на металните конструкции.

Оските на вентилаторите и електричните мотори треба да бидат строго коаксијални или паралелни (во зависност од начинот на пренос на вртежниот момент).

Сите потенцијално опасни елементи на системот за вентилација (спојки, ремени, отворени вшмукувачки млазници) се покриени со заштитни капаци и мрежи.

ГОСТ 12.3.018-79

Како, според документот, се изведуваат аеродинамични тестови на системите за вентилација?

Мерење поени

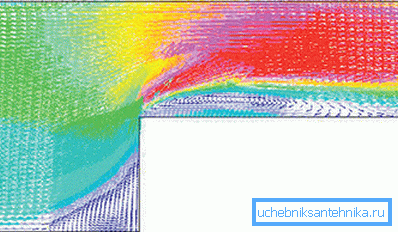

• За мерење на притисокот и протокот се избираат делови кои се наоѓаат не поблиску од 6 хидраулични дијаметри по точката на пертурбација на протокот (вртење, вентил, решетка, итн.) И не поблиску од 2 хидраулични дијаметри на него. Трошокот за непочитување на ова правило е сериозно нарушување на резултатите од мерењето поради турбуленција.

Референца: за кружен канал хидрауличен дијаметар еднаков на внатрешниот дијаметар. За правоаголна, се пресметува како 2AB / (A + B), каде што A и B се страни на внатрешниот дел на каналот.

• Дозволено е поставување на мерната точка (мерниот дел) во точка на ненадејно стеснување или проширување на каналот. Покрај тоа, неговата област е земена еднаква на најмалата површина на пресек во констрикцијата.

Хардвер

Која опрема се користи за индивидуални тестови на системи за вентилација и климатизација?

1. Комбинираниот притисок приемник се користи за мерење на динамичкиот притисок во струја со брзина поголема од 5 m / s и статичкиот притисок во постојан поток.
2. Потребен е полн притисок приемник, како што е наведено на името, за мерење на вкупниот притисок во брзи (над 5 m / s) текови.
3. Диференцијален манометар и манометар се користат за мерење на падот на притисокот.

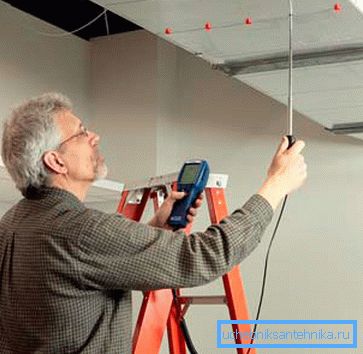

1. Анемометар (термо-анемометар) - за мерење на брзината на бавниот (до 5 m / s) проток на воздух.
2. Барометар - за мерење на притисокот на околината. Ова е потребно за да се процени протокот на воздух кога вентилацијата работи.
3. Меркур термометар или термопар - за мерење на температурата на воздухот.
4. Психрометр - да се измери нивото на влажност.

Нијанса: при мерења извршени во правливи струи, дизајнот на уредите треба да обезбеди нивно едноставно чистење - со свои раце, со четка или со струја на компримиран воздух од компресорот.

Тест ред

Тестовите се изведуваат не порано од 15 минути по почетокот на вентилацијата; Во ова време, сите основни параметри на притисокот, брзината, температурата и влажноста се стабилизираат.

Што точно се мери?

1. Воздушниот притисок во собата.
2. Температурата во каналот.
3. Температурата во собата.
4. Динамички притисок на проток.

1. Статичен притисок во иста точка на проток.
2. Вкупен притисок во истата точка.
3. Времето кога анемометарот е во рамнината на измерениот напречен пресек на протокот и промената на нејзините вредности.

Безбедност

Постои само едно барање поврзано со безбедноста: процесот на мерење не треба да доведе до формирање на концентрација на опасен или експлозивен гас.

Документирање

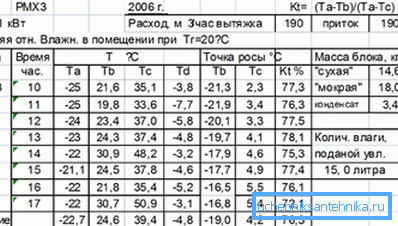

Врз основа на мерењата и нивната обработка, се составува протокол за аеродинамички тестови на вентилација, каде се внесуваат сите параметри. Покрај снимањето на мерењата, чинот на индивидуално тестирање на опремата за вентилација ги вклучува и резултатите од визуелната инспекција и верификација на фактичките карактеристики на опремата со наведеното.

Да биде предмет на активација:

• За вентилатор - тип, дијаметар на коло, брзина на проток и вкупен притисок, револуции и дијаметар на макара.
• За електричен мотор - тип, моќ, брзина, метод на пренесување на вртежен момент и дијаметар на макара.
• За климатизери и грејачи - тип, шема за циркулација на течноста за ладење, неговиот тип и резултатите од тестот со работен притисок.
• За филтри - пропусната моќност, процентот на апсење и падот на притисокот.
• За навлажнувачи - тип, проток на воздух, притисок пред распрскувачот, вртежи и дијаметар на тркалото на распрскувачот и моќноста на моторот.

Актот за тестирање на системот за вентилација, истовремено почитувајќи ги сите технички барања и отстапување на реалните карактеристики од проектот за не повеќе од + 10%, служи како основа за издавање на вентилационен пасош.

Заклучок

Се надеваме дека би можеле да одговориме на прашањата кои се акумулирани кај читателот во областа на регулаторните барања и процедурите за тестирање (види и статија "Автоматизација за вентилација: функции, карактеристики, способности").

Како и секогаш, видеото во оваа статија ќе понуди дополнителни информации. Успеси!
